G मालिका सामान्य वायवीय दाब गेज

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन स्थिती

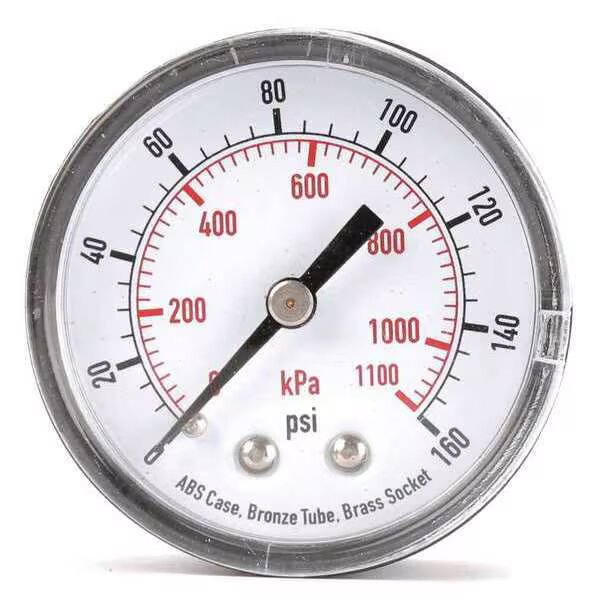

     SOLH G मालिका संकुचित हवेच्या दाब मापनासाठी वायवीय प्रणालींना समर्पित मानक दाब मापक आहे, मानक मूलभूत प्रकार आणि रंग चेतावणी रिंगसह मर्यादा निर्देशक प्रकारात विभागलेला आहे. बाह्य व्यास श्रेणी φ15 ~ φ63 डायल करा, प्रेशर स्पॅन मानक अचूकतेसह 0.2~ 1.5MPa कव्हर करते ±3% F.S. दोन माउंटिंग स्ट्रक्चर्स उपलब्ध आहेत: पॅनल माउंटिंगसाठी मागील थ्रेड G मॉडेल आणि थेट पाइपलाइन इंस्टॉलेशनसाठी साइड थ्रेड GA मॉडेल.

मालिका आकार आणि परिमाण तपशील (बाह्य व्यास × कनेक्शन थ्रेड)

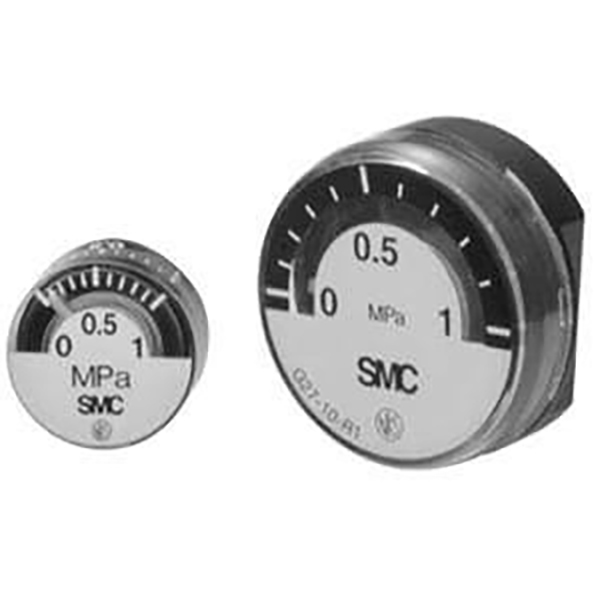

     -- G15: φ15, M5 अंतर्गत धागा / R1/8; अल्ट्रा-लघु, सूक्ष्म वायवीय वाल्व्हशी जुळलेले

     -- G27: φ26, R1/16 / R1/8; मर्यादित अरुंद स्थापना जागेसाठी कॉम्पॅक्ट स्लिम बॉडी

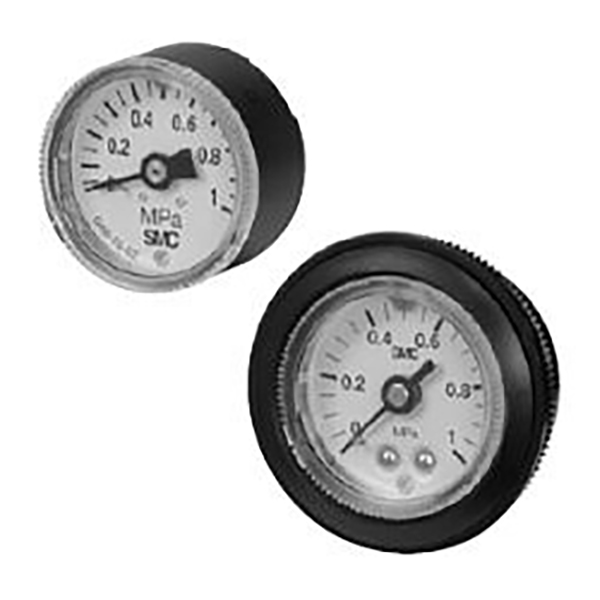

     -- G36 / GA36: φ37.5, R1/8; मुख्य प्रवाहातील मानक सामान्य-उद्देश मॉडेल

     -- G46 / GA46: φ42.5, R1/8 / R1/4; सर्वाधिक प्रमाणात वापरलेली, पर्यायी मर्यादा सूचक रिंग

     -- G53-L: φ51, R1/8 / R1/4; लाल-हिरव्या मर्यादा चेतावणी रिंगसह मध्यम मोठा डायल

     -- G63-L: φ63.4, R1/8 / R1/4; सुपर मोठा डायल, लांब अंतरावरून स्पष्ट वाचन

मॉडेल नामकरण नियम आणि उदाहरणे

 1. नामकरण स्वरूप

     -- G / GA + आकार कोड + पर्यायी प्रत्यय L + प्रेशर रेंज कोड + थ्रेड कोड

     -- प्रत्यय L = लाल-हिरव्या मर्यादा इंडिकेटर रिंगसह सुसज्ज

  2. मॉडेल उदाहरणे

     -- G46-10-02:

         G46 = φ42.5 मागील धागा मॉडेल | 10 = 1.0MPa श्रेणी | 02 = R1/4 धागा

     -- GA36-10-01:

        GA36 = φ37.5 साइड थ्रेड मॉडेल | 10 = 1.0MPa श्रेणी | 01 = R1/8 धागा

     -- G36-L-10-01

        लाल-हिरव्या मर्यादा चेतावणी रिंग L, φ37.5 मागील धागा, 1.0MPa, R1/8 सह

  3. कोड व्याख्या

     --प्रेशर रेंज कोड:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- थ्रेड कोड

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 मेट्रिक अंतर्गत धागा3.

युनिव्हर्सल कोर टेक्निकल पॅरामीटर्स

  1. मोजता येण्याजोगा माध्यम: संकुचित हवा; स्वच्छ प्रक्रियेसाठी तेल-मुक्त आणि तांबे-मुक्त ओले भाग आवृत्त्या पर्यायी

  2. मानक दाब श्रेणी: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. अचूकता ग्रेड: मानक ±3% F.S.; मिनी G15 आणि G27 ±5% F.S.

  4. साहित्य कॉन्फिगरेशन:

     -- गृहनिर्माण: झिंक मिश्र धातु / निकेल प्लेटेड डाय-कास्ट ॲल्युमिनियम

     -- विंडो कव्हर: प्रभाव प्रतिरोधक पॉली कार्बोनेट

     -- कनेक्शन फिटिंग: पितळ; तांबे मुक्त पर्याय उपलब्ध

  5. ऑपरेटिंग तापमान: -5 ~ +60℃ (मध्यम आइसिंगशिवाय)

  6. माउंटिंग वर्गीकरण

     --G प्रकार: मागील धागा, एम्बेडेड पॅनेल स्थापनेसाठी डिझाइन केलेले

     -- GA प्रकार: साइड थ्रेड, डायरेक्ट इनलाइन पाइपलाइन माउंटिंग

एल मर्यादा निर्देशक रिंग असलेले मॉडेल

     -- लाल रिंग: वरची मर्यादा / उच्च दाब अलार्म थ्रेशोल्ड

     -- हिरवी रिंग: सामान्य सुरक्षित कार्य दबाव अंतराल

     -- व्हाईट पॉइंटर: रिअल-टाइम डायनॅमिक वायु दाब मूल्य

     -- मुख्य फायदा: काळजीपूर्वक स्केल रीडिंगशिवाय अंतर्ज्ञानी व्हिज्युअल स्टेट जजमेंट, असेंबली लाईन्स आणि केंद्रीकृत मल्टी-पॉइंट मॉनिटरिंग कॅबिनेटसाठी आदर्श

चरण-दर-चरण निवड मार्गदर्शक

  1. सूक्ष्म आणि अरुंद मर्यादित जागा: G15 / G27 (φ15 / φ26) निवडा

  2. सामान्य मानक वायवीय सर्किट्स: G36 / G46 (φ37.5 / φ42.5)

  3. व्हिज्युअल प्रेशर चेतावणी आवश्यक आहे: रंग मर्यादा रिंगसह G36-L / G46-L

  4. लांब-अंतराची रिमोट वाचन मागणी: मोठा डायल G53-L / G63-L (φ51 / φ63)

  5. स्थापना मोड भेद

     -- डायरेक्ट पाइपलाइन माउंटिंग → GA साइड थ्रेड सीरीज

     -- इक्विपमेंट कंट्रोल पॅनल एम्बेडेड माउंटिंग → जी रीअर थ्रेड सीरीज

लोकप्रिय मानक मॉडेल द्रुत संदर्भ

     -- G27-10-R1: φ26 डायल, 1.0MPa रेंज, R1/16 थ्रेड

     -- G36-10-01: φ37.5 मागील धागा, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 मागील धागा, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 मागील धागा, लाल-हिरव्या मर्यादा रिंग, 1.0MPa, R1/4

एका वाक्याचा सारांश

     SOLH G मालिका न्यूमॅटिक प्रेशर गेज कव्हर φ15~φ63 पूर्ण डायल आकाराच्या मागील/साइड थ्रेडसह दोन माउंटिंग शैली, पर्यायी L प्रकार रंग मर्यादा चेतावणी रिंग, 0.2~1.5MPa पूर्ण दाब श्रेणी आणि तांबे-मुक्त स्वच्छ आवृत्त्या, सर्व औद्योगिक ऑटोमेशन pneu साठी मानक एअर प्रेशर मॉनिटरिंग ऍक्सेसरी.
