MQR मालिका लो टॉर्क गॅप सील रोटरी युनियन

SOLH MQR मल्टी-चॅनल रोटरी युनियन 0.003~0.50 N·m च्या अल्ट्रा-लो रोटेटिंग टॉर्कसह मेटल नॉन-कॉन्टॅक्ट गॅप सीलिंगचा अवलंब करते. रबर सीलिंग रिंग्सपासून मुक्त, दीर्घ स्थिर स्टोरेजनंतरही ते चिकटणे टाळते. क्रॉस-लीकेजशिवाय 1/2/4/8/12/16 स्वतंत्र एअर पॅसेजसह उपलब्ध, ते -100kPa व्हॅक्यूम ते 1.0MPa पॉझिटिव्ह प्रेशर अंतर्गत कार्य करते. दुहेरी बेअरिंगद्वारे समर्थित, ते 1 बिलियन देखभाल-मुक्त रोटेशनसह कमाल 3000 rpm द्विदिशात्मक रोटेशनपर्यंत पोहोचते. मानक M5 थ्रेड पोर्ट्स आणि स्नेहन-मुक्त संरचनेसह सुसज्ज, हे रोबोट जॉइंट्स, रोटरी इंडेक्सिंग टेबल्स आणि रोटरी सिलेंडर्ससाठी पाइपलाइन वळण काढून टाकते, रोटरी जिग व्हॅक्यूम शोषण आणि इलेक्ट्रॉनिक्स, पॅकेजिंग आणि प्रिंटिंग फिरत्या ऑटोमेशन मशीनरीसाठी सतत हवा पुरवठा मध्ये मोठ्या प्रमाणावर लागू केले जाते. स्थिर गृहनिर्माण निश्चित केले पाहिजे आणि फिरणारी बाजू लवचिक कपलिंगसह जुळली पाहिजे; जड रेडियल आणि अक्षीय भार प्रतिबंधित आहेत.

चौकशी पाठवा

उत्पादन वर्णन

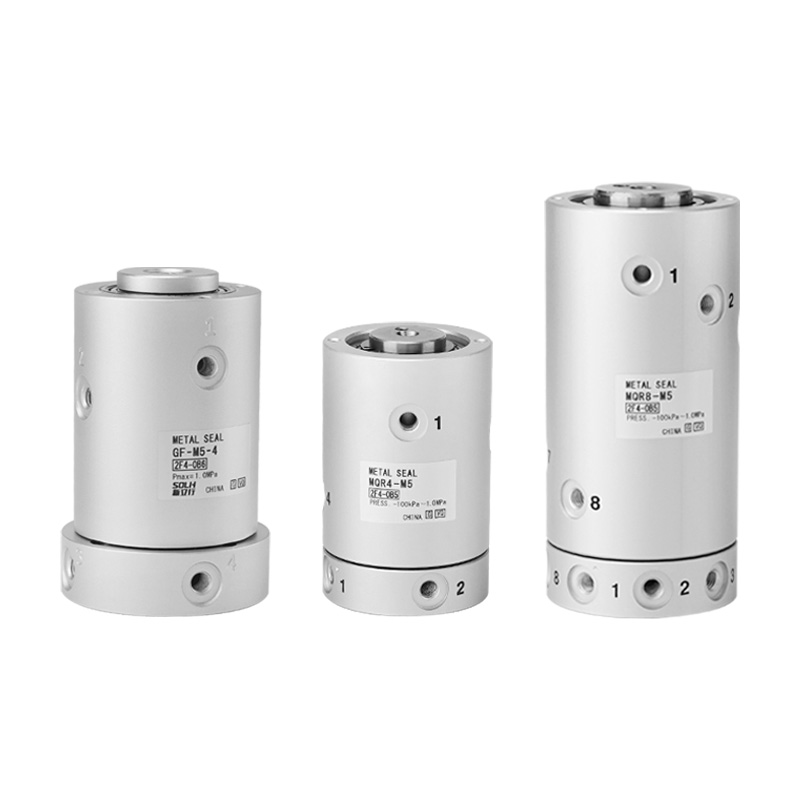

MQR मालिका लो टॉर्क गॅप सील रोटरी युनियन (SOLH)

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन स्थिती

MQR मालिका ही एक मल्टी-चॅनल रोटरी युनियन आहे जी अल्ट्रा-लो रोटेटिंग टॉर्कसह मेटल नॉन-कॉन्टॅक्ट गॅप सीलिंगचा अवलंब करते. संकुचित हवा आणि व्हॅक्यूम वितरीत करण्यासाठी रोबोट सांधे, रोटरी टेबल आणि रोटरी शाफ्टसह सतत फिरणाऱ्या भागांसाठी विशेषतः विकसित केले आहे. हे पाइपलाइन वळणे पूर्णपणे टाळते, स्वयंचलित रोटरी वायवीय प्रणालींसाठी अल्ट्रा-स्मूथ रोटेशन आणि अल्ट्रा-लाँग सर्व्हिस लाइफ वैशिष्ट्यीकृत करते.

मुख्य उत्पादन फायदे

--अल्ट्रा-लो रोटेटिंग टॉर्क: फक्त ०.००३～०.५० N·m, सर्वो/मोटर चालविण्यावर लहान अतिरिक्त भार आणते

-- मेटल गॅप नॉन-कॉन्टॅक्ट सीलिंग: रबर सील रिंग नाहीत, स्टिकिंग किंवा जॅमिंग नाही; दीर्घकालीन स्टॅटिक स्टोरेजनंतरही सुरळीत स्टार्टअप

-- स्वतंत्र मल्टी-चॅनल एअर सर्किट्स: प्रत्येक सर्किटमधील शून्य क्रॉस-लीकेजसह पर्यायी 1/2/4/8/12/16 पॅसेज

--अल्ट्रा-विस्तारित सेवा जीवन: 1 अब्ज रोटेशन सायकल, पूर्णपणे देखभाल-मुक्त डिझाइन

-- द्विदिश रोटेशन आणि हाय स्पीड क्षमता: कमाल रोटेशनल स्पीड 3000 rpm पर्यंत, हाय-स्पीड रोटरी इंडेक्सिंग उपकरणांसाठी योग्य

-- ड्युअल व्हॅक्यूम आणि पॉझिटिव्ह प्रेशर सुसंगत: ऑपरेटिंग प्रेशर रेंज -100kPa ~ 1.0MPa, व्हॅक्यूम सक्शन आणि स्टँडर्ड एअर सप्लाई लूप दोन्हीसाठी काम करते

युनिव्हर्सल स्टँडर्ड टेक्निकल स्पेसिफिकेशन्स

-- लागू द्रव: संकुचित हवा, अक्रिय वायू

-- ऑपरेटिंग प्रेशर रेंज: -100kPa ~ 1.0MPa

-- सभोवतालचे आणि मध्यम तापमान: -10 ~ 80 ℃

-- सीलिंग प्रकार: गैर-संपर्क धातू अंतर सील रचना

-- सपोर्ट स्ट्रक्चर: डबल बेअरिंग गाईडिंग सपोर्ट

-- पोर्ट थ्रेड: M5×0.8 (अंतर्गत/बाह्य धागा ऐच्छिक)

-- स्नेहन आवश्यकता: स्नेहन मुक्त, नियमित तेल भरण्याची आवश्यकता नाही

मॉडेल पॅरामीटर द्रुत संदर्भ सारणी

मॉडेल कोड	चॅनेल प्रमाण	कमाल रोटेटिंग टॉर्क	कमाल रोटेशनल गती	निव्वळ वजन
MQR1-M5	1	≤0.003 N·m	3000 rpm	0.025 किग्रॅ
MQR2-M5	2	≤0.03 N·m	2000 rpm	0.16 किलो
MQR4-M5	4	≤0.05 N·m	1500 rpm	0.39 किलो
MQR8-M5	8	≤0.10 N·m	900 rpm	0.76 किलो
MQR12-M5	12	≤0.20 N·m	600 rpm	1.26 किलो
MQR16-M5	16	≤0.50 N·m	200 rpm	2.80 किलो

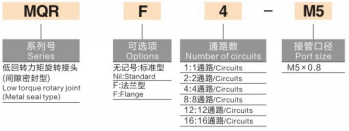

मॉडेल नामकरण नियम उदाहरणे

-- MQR4-M5: 4 स्वतंत्र पॅसेज, मानक M5 थ्रेड पोर्ट

-- MQR8-M5: 8 स्वतंत्र पॅसेज, मानक M5 थ्रेड पोर्ट

-- MQR16-M5: 16 स्वतंत्र पॅसेज, मानक M5 थ्रेड पोर्ट

ठराविक अनुप्रयोग परिस्थिती

-- औद्योगिक रोबोट आर्म जॉइंट्स आणि रोटरी शाफ्टसाठी वायवीय हवा पुरवठा

-- रोटरी इंडेक्सिंग टेबल, रोटरी सिलेंडर आणि टर्नटेबल ऑटोमेशन उपकरणे

-- स्वयंचलित प्रक्रिया केंद्रांवर सतत फिरणारे हवाई पुरवठा लूप

-- सक्शन कप आणि क्लॅम्पिंग जिग्ससाठी रोटरी व्हॅक्यूम शोषण यंत्रणा

--पॅकेजिंग, प्रिंटिंग आणि इलेक्ट्रॉनिक मॅन्युफॅक्चरिंग यंत्रसामग्रीसाठी रोटरी वायवीय सर्किट्स

मुख्य स्थापना मार्गदर्शक तत्त्वे

-- स्थिर गृहनिर्माण निश्चित करा, कनेक्टिंग प्लेटद्वारे फिरणारी बाजू चालवा

-- रेडियल ऑफसेट लोड दूर करण्यासाठी लवचिक कपलिंग असेंब्लीची शिफारस केली जाते

-- रोटरी युनियन मोठे रेडियल किंवा अक्षीय बल सहन करू शकत नाही; ते फक्त मध्यम प्रसारणासाठी वापरले जाते

-- सर्पिल अरेंज्ड पोर्ट लेआउट ट्यूबिंग राउटिंग सुलभ करते आणि रोटेशन दरम्यान पाइपलाइन वळण प्रतिबंधित करते

एका वाक्याचा सारांश

SOLH MQR मल्टि-चॅनल मेटल गॅप सील रोटरी युनियनमध्ये अल्ट्रा-लो रोटेटिंग टॉर्क, देखभाल-मुक्त 1-बिलियन-सायकल लाइफ, ड्युअल व्हॅक्यूम-पॉझिटिव्ह प्रेशर कंपॅटिबिलिटी आणि पर्यायी 1~16 स्वतंत्र एअर पॅसेज, आदर्श पाइपलाइन अँटी-ट्विस्ट एअर सप्लाय घटक सर्व रोबोट-जॉइंट्स आणि रोबोट-जॉइंट्ससाठी हाय-रोटरी उपकरणे आहेत.
