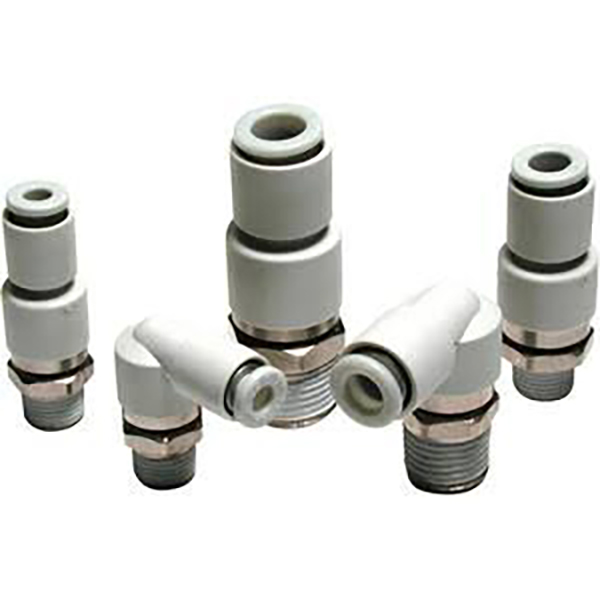

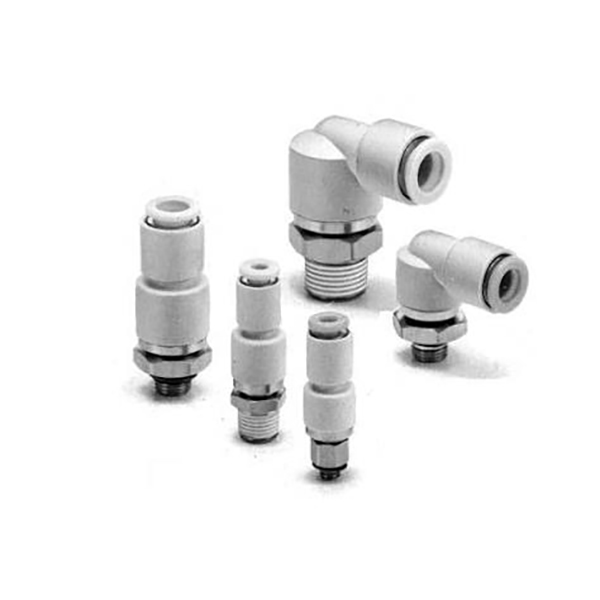

KS/KX मालिका स्विव्हल रोटरी पुश-इन फिटिंग्ज

SOLH KS/KX मालिका स्विव्हल रोटरी पुश-इन फिटिंग्ज

ब्रँड: SOLH by Richge Technology | 360° फिरवत वायवीय रोटरी युनियन

1. उत्पादन विहंगावलोकन

  KS/KX मालिका रोटरी स्विव्हल पुश-इन फिटिंग्ज आहेत जे 360° सतत फिरण्यासाठी आणि रोबोटिक मॅनिप्युलेटर्स, रोटरी टेबल्स आणि ऑसीलेटिंग सिलेंडर एंड्स सारख्या दोलन अनुप्रयोगांसाठी डिझाइन केलेले आहेत. ते हवेच्या नळ्यांना गुदगुल्या होण्यापासून, वळवण्यापासून किंवा हालचालीच्या वेळी वेगळे होण्यापासून रोखतात.

     • के.एस = मानक स्विव्हल प्रकार (सिंगल बॉल बेअरिंग)

     • KX = हाय-स्पीड स्विव्हल प्रकार (ड्युअल बॉल बेअरिंग)

2. मूळ फरक: KS वि KX

     • केएस मानक प्रकार: सिंगल बॉल बेअरिंग, कमी टॉर्क. कमाल वेग: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). मध्यम-कमी गती दोलन आणि मधूनमधून फिरण्यासाठी योग्य.

     • KX हाय-स्पीड प्रकार: ड्युअल बॉल बेअरिंग, अल्ट्रा-लो टॉर्क, नितळ रोटेशन. कमाल वेग: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). सतत हाय-स्पीड रोटेशन आणि वारंवार दोलनासाठी योग्य.

3. मुख्य वैशिष्ट्ये

     • ✅ 360° मोफत रोटेशन: बिल्ट-इन बेअरिंग असेंब्ली टयूबिंग नॉटिंग आणि फिरत्या टोकांना वळण काढून टाकते.

     • ✅ कमी रोटेशनल टॉर्क: फक्त ०.००६～0.5 MPa वर 0.022 N·m, गती अक्षांवर किमान अतिरिक्त भार.

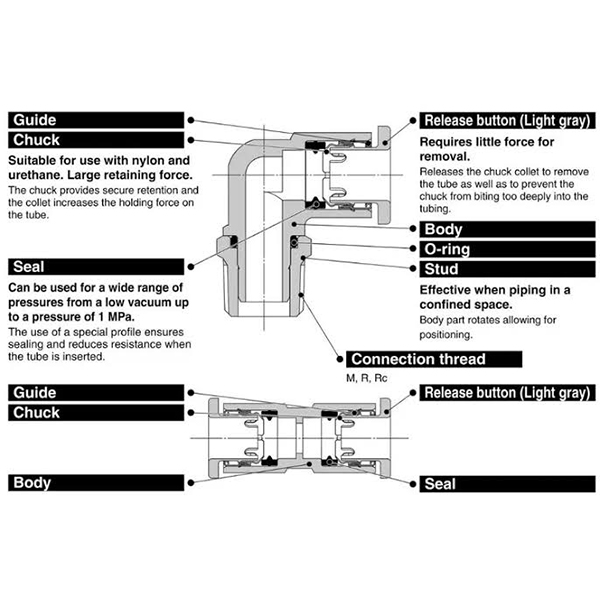

     • ✅ विरोधी रोटेशन अंतर्गत रचना: ट्यूबिंगला फिटिंगसह फिरण्यापासून प्रतिबंधित करते आणि ट्यूब सेवा आयुष्य वाढवते.

     • ✅ तांबे-मुक्त बांधकाम: इलेक्ट्रोलेस निकेल प्लेटिंग, तांबे-प्रतिबंधित वातावरणात वापरण्यायोग्य (सेमीकंडक्टर, अन्न प्रक्रिया, वैद्यकीय).

     • ✅ पुश-टू-कनेक्ट करा: φ4/φ6/φ8/φ10/φ12 PU, नायलॉन आणि सॉफ्ट नायलॉन ट्यूबसह सुसंगत. अंतर्भूत करताना स्वयं-लॉक, द्रुत प्रकाशनासाठी कॉलर दाबा.

     • ✅ व्हॅक्यूम सुसंगत: −100 kPa ~ 1.0 MPa (किरकोळ अंतर्निहित गळतीमुळे गंभीर व्हॅक्यूम होल्डिंगसाठी शिफारस केलेली नाही).

     • ✅ थ्रेड प्री-कोटेड सीलंट (एस प्रत्यय): मानक पर्याय; स्थापनेदरम्यान PTFE टेपची आवश्यकता नाही.

4. मॉडेल नामकरण आणि उदाहरणे

  केएस मानक मालिका

     • के.एसH06-02S: सरळ (H), φ6 ट्यूब, R1/4 धागा, पूर्व-लागू सीलंट (S)

     • के.एसL08-01S: कोपर (L), φ8 ट्यूब, R1/8 धागा, पूर्व-लागू सीलंट (S)

  KX हाय-स्पीड मालिका

     • KXH04-M5: सरळ (H), φ4 ट्यूब, M5×0.8 मेट्रिक धागा

     • KXL10-03S: कोपर (L), φ10 ट्यूब, R3/8 धागा, प्री-अप्लाईड सीलंट (S)

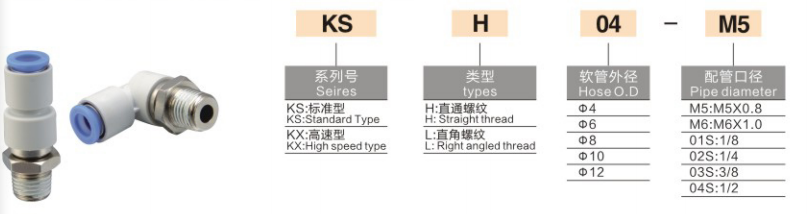

  नामकरणाचा नियम

5. तांत्रिक तपशील

सामान्य पॅरामीटर्स

रोटेशनल टॉर्क @ ०.५ MPa (N·m)

कमाल रोटेटिंग स्पीड (rpm)

6. अनुप्रयोग परिस्थिती

     १. रोबोट मनगट/जॉइंट: रोटेटिंग रोबोट एंड इफेक्टर्सवर ट्युबिंग टँगलिंगला प्रतिबंध करा.

     2. रोटरी इंडेक्स टेबल: हाय-स्पीड टर्नटेबल्ससाठी सतत 360° हवा पुरवठा.

     3. ओस्किलेटिंग सिलिंडर समाप्त: एअर लाईन्सवर वळणाचा ताण सोडण्यासाठी रॉकर आणि फ्लिप यंत्रणा.

     4. सामान्य ऑटोमेशन: वारंवार दोलन आणि मधूनमधून फिरणारे वायवीय एकके.

7. केएस / केएक्स वि सामान्य केक्यू पुश-इन फिटिंग्ज

8. निवड मार्गदर्शक

     • लो-स्पीड ऑसिलेशन (≤500 rpm) →के.एस, चांगले खर्च-कार्यप्रदर्शन

     • सतत हाय-स्पीड रोटेशन (>500 rpm) →KX, दीर्घ सेवा आयुष्यासाठी ड्युअल बेअरिंग

     • कॉपर-फ्री आणि व्हॅक्यूम-संवेदनशील वातावरण → KS/KX ला प्राधान्य द्या
