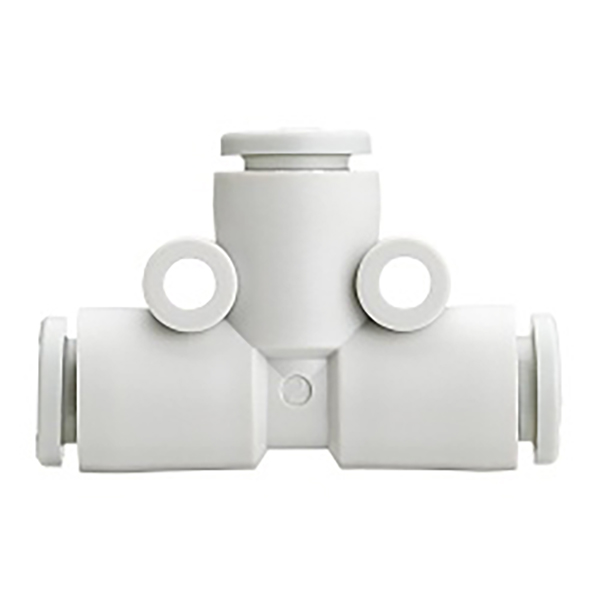

KQZT मालिका पुश-टू-कनेक्ट ट्यूब फिटिंग

SOLH KQ2T मालिका वायवीय टी आणि क्रॉस वन-टच पुश-इन फिटिंग, SMC KQ2T साठी थेट बदल. 3-वे टी आणि 4-वे क्रॉस कनेक्टर्समध्ये समान व्यास, कमी करणे, इम्पीरियल/मेट्रिक थ्रेड प्रकार समाविष्ट आहेत. PU आणि PA ट्यूबसह सुसंगत, ऑटोमेशन वायवीय पाइपिंगसाठी व्हॅक्यूम आणि कॉम्प्रेस्ड एअर सर्किटसाठी कार्य करते.

चौकशी पाठवा

उत्पादन वर्णन

SOLH KQ2T मालिका टी-टाइप टी आणि क्रॉस पुश-इन फिटिंग्स | SMC KQ2T समतुल्य वायवीय शाखा कनेक्टर

ब्रँड: SOLH by Richge Technology | KQ2T टी आणि क्रॉस वन-टच वायवीय फिटिंग्ज

1. उत्पादन विहंगावलोकन

KQ2T मालिका SOLH फुल KQ2 वायवीय वन-टच फिटिंग फॅमिलीशी संबंधित आहे, ज्यामध्ये 3-वे आणि 4-वे एअर पाइपलाइन ब्रँचिंगसाठी टूल-फ्री क्विक प्लग-अँड-प्ले डिझाइन आहे. विविध वायवीय सर्किट डायव्हर्जन आणि पाइपलाइन कनेक्शनच्या मागण्या पूर्ण करण्यासाठी समान व्यास, कमी करणे, पुरुष धागा (इम्पीरियल/मेट्रिक) आवृत्त्यांसह या उत्पादन लाइनमध्ये टी-टाइप टी आणि क्रॉस-टाइप फोर-वे फिटिंगचा समावेश आहे.

उप-मॉडेल वर्गीकरण:
KQ2T: टी-प्रकार 3-पोर्ट टी फिटिंग (समान व्यास / कमी करणे / बाह्य धागा प्रकार)
KQ2TW: क्रॉस 4-वे फिटिंग (सर्व पोर्टसाठी समान व्यास)
KQ2TX: क्रॉस 4-वे फिटिंग (पहिले कमी करणारे तपशील)
KQ2TY: क्रॉस 4-वे फिटिंग (दुसरे कमी करणारे तपशील)

मुख्य सामग्री आणि कार्यप्रदर्शन: उच्च-शक्ती PBT प्लास्टिक बॉडी, स्टेनलेस स्टील टिकवून ठेवणारे नखे, NBR नायट्रिल रबर सील रिंग. PU आणि PA नायलॉन वायवीय नळ्यांशी पूर्णपणे सुसंगत, व्हॅक्यूम नकारात्मक दाब आणि कॉम्प्रेस्ड एअर पॉझिटिव्ह प्रेशर वायवीय सर्किट दोन्हीसाठी योग्य, स्वयंचलित उपकरणे आणि रोबोटिक हवा वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते.

2. KQ2T T-प्रकार टी फिटिंग वर्गीकरण आणि मॉडेल व्याख्या

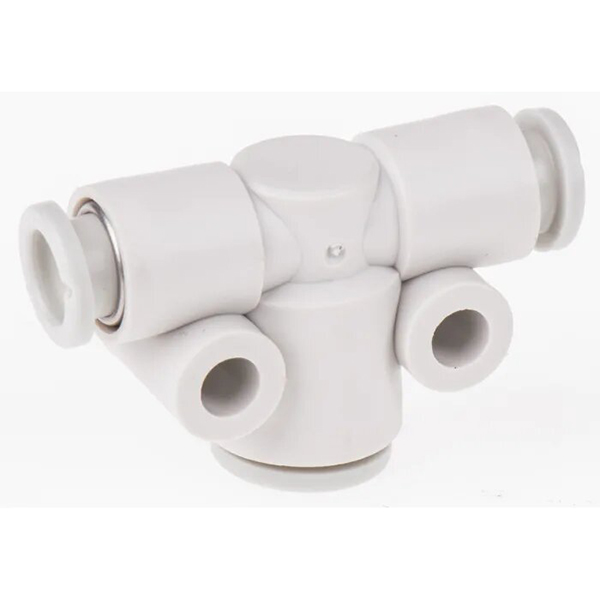

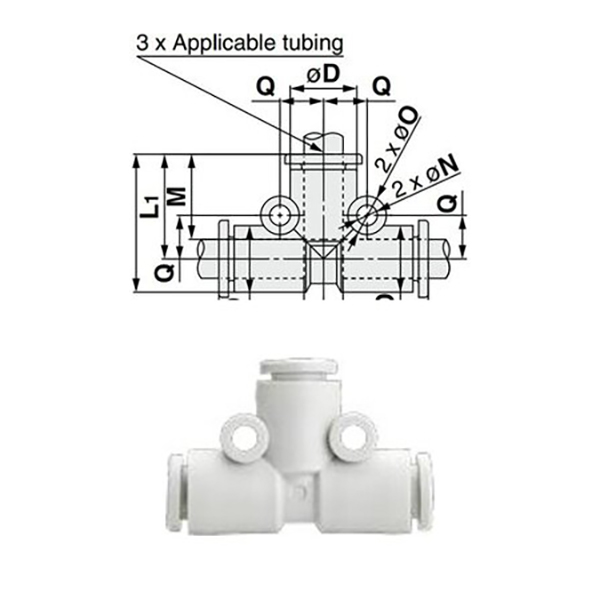

2.1 समान व्यास टी (KQ2T□□-00, थ्रेडलेस 3-वे समान आकार)

तीन पोर्ट समान-विशिष्ट वायवीय पाइपलाइनच्या समान हवेच्या वळणासाठी समर्पित, समान ट्यूब व्यासाचा अवलंब करतात, थ्रेड डिझाइन नाहीत.

मॉडेल	ट्यूब बाह्य व्यास ΦD (मिमी)
KQ2T02-00	2
KQ2T23-00	3.2
KQ2T04-00	4
KQ2T06-00	6
KQ2T08-00	8
KQ2T10-00	10
KQ2T12-00	12
KQ2T16-00	16

2.2 टी कमी करणे (KQ2T①-②, दुहेरी-आकारातील पाइपलाइन रूपांतरण)

दोन्ही बाजूचे पोर्ट ① व्यासाचा अवलंब करतात, मधले शीर्ष पोर्ट ② व्यासाचा अवलंब करतात, पाइपलाइन रूपांतरण आणि भिन्न-कॅलिबर वायवीय ट्यूबच्या प्रवाह वितरणासाठी वापरले जातात.

मॉडेल	साइड पोर्ट ΦD ① (मिमी)	मिडल पोर्ट ΦD ② (मिमी)
KQ2T23-04	3.2	4
KQ2T04-06	4	6
KQ2T06-08	6	8
KQ2T08-10	8	10
KQ2T10-12	10	12
KQ2T12-16	12	16

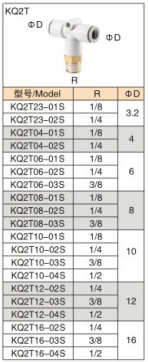

2.3 इंपीरियल आर टेपर नर थ्रेड टी

ट्यूब घालण्यासाठी दोन्ही बाजूचे पोर्ट, वायवीय वाल्व्ह, सिलेंडर आणि इतर घटकांसह थ्रेडेड कनेक्शनसाठी इम्पीरियल आर टेपर पुरुष धाग्यासह मधले पोर्ट.

मॉडेल	आर थ्रेड तपशील	ट्यूब बाह्य व्यास ΦD (मिमी)
KQ2T23-01S	R1/8	3.2
KQ2T23-02S	R1/4	3.2
KQ2T04-01S	R1/8	4
KQ2T04-02S	R1/4	4
KQ2T06-01S	R1/8	6
KQ2T06-02S	R1/4	6
KQ2T06-03S	R3/8	6
KQ2T08-01S	R1/8	8
KQ2T08-02S	R1/4	8
KQ2T08-03S	R3/8	8
KQ2T10-01S	R1/8	10
KQ2T10-02S	R1/4	10
KQ2T10-03S	R3/8	10
KQ2T10-04S	R1/2	10
KQ2T12-02S	R1/4	12
KQ2T12-03S	R3/8	12
KQ2T12-04S	R1/2	12
KQ2T16-02S	R1/4	16
KQ2T16-03S	R3/8	16
KQ2T16-04S	R1/2	16

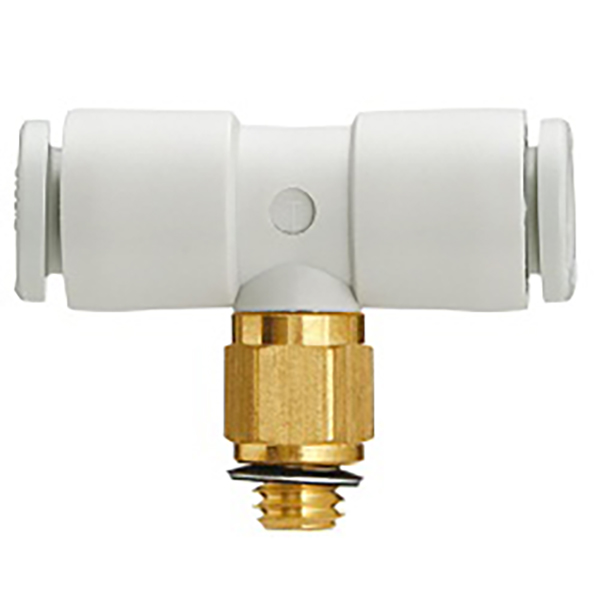

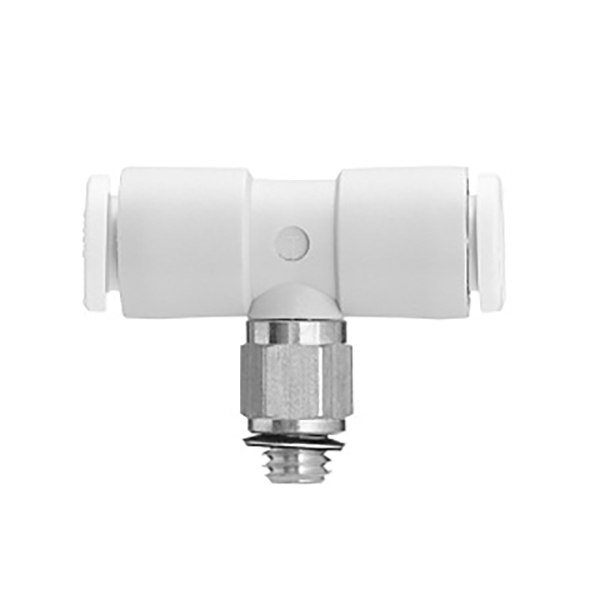

2.4 मेट्रिक फाइन थ्रेड पुरुष टी

ट्यूब घालण्यासाठी दोन्ही बाजूचे पोर्ट, मेट्रिक बारीक नर धाग्यासह मधले पोर्ट, सूक्ष्म वायवीय घटक आणि अचूक ऑटोमेशन उपकरण पाइपिंगसाठी योग्य.

मॉडेल	मेट्रिक थ्रेड तपशील	ट्यूब बाह्य व्यास ΦD (मिमी)
KQ2T02-M3G	M3×0.5	2
KQ2T02-M5	M5×0.8	2
KQ2T23-M3G	M3×0.5	3.2
KQ2T23-M5	M5×0.8	3.2
KQ2T04-M3G	M3×0.5	4
KQ2T04-M5	M5×0.8	4
KQ2T04-M6	M6×1.0	4
KQ2T06-M5	M5×0.8	6
KQ2T06-M6	M6×1.0	6

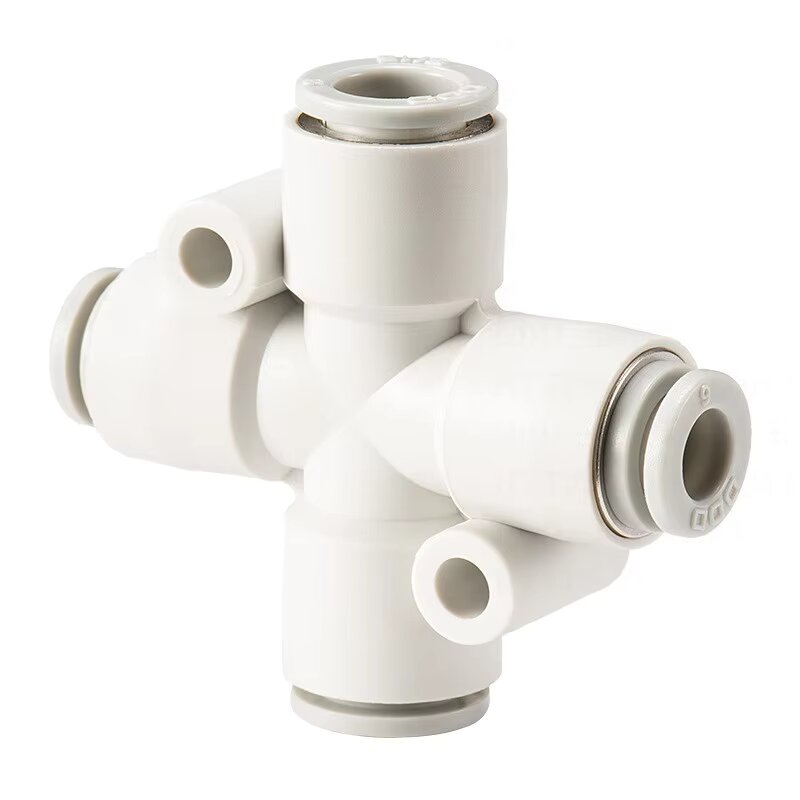

3. क्रॉस 4-वे उप-मालिका (KQ2TW / KQ2TX / KQ2TY)

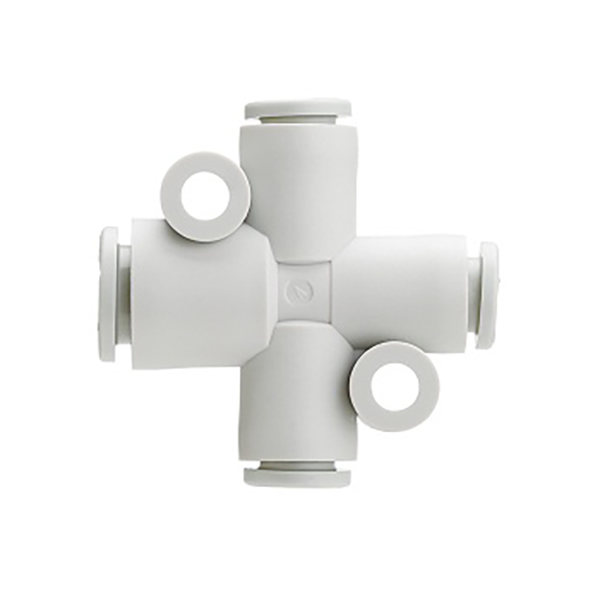

3.1 KQ2TW समान व्यास क्रॉस फिटिंग (4 पोर्ट समान आकार)

मॉडेल	ट्यूब बाह्य व्यास ΦD (मिमी)
KQ2TW04-00	4
KQ2TW06-00	6
KQ2TW08-00	8
KQ2TW10-00	10
KQ2TW12-00	12

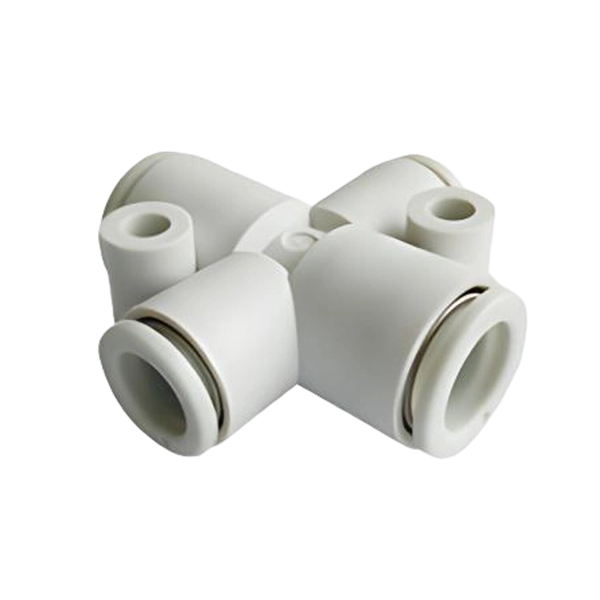

3.2 KQ2TX रिड्युसिंग क्रॉस फिटिंग (प्रकार 1)

मॉडेल	पोर्ट ΦD ① (मिमी)	पोर्ट ΦD ② (मिमी)
KQ2TX06-08	6	8
KQ2TX08-10	8	10
KQ2TX10-12	10	12

3.3 KQ2TY कमी करणे क्रॉस फिटिंग (प्रकार 2)

मॉडेल	पोर्ट ΦD ① (मिमी)	पोर्ट ΦD ② (मिमी)
KQ2TY06-08	6	8
KQ2TY08-10	8	10
KQ2TY10-12	10	12

4. तांत्रिक तपशील

आयटम	पॅरामीटर
सुसंगत ट्यूबिंग	PU ट्यूब, PA नायलॉन वायवीय ट्यूब
कार्यरत दबाव श्रेणी	-100kPa (व्हॅक्यूम) ~ 1.0MPa (सकारात्मक दाब)
ऑपरेटिंग तापमान	0℃ ~ 60℃
कनेक्शन पद्धत	एक-स्पर्श पुश-इन; ट्यूबिंग वेगळे करण्यासाठी रिलीझ रिंग दाबा
मूळ साहित्य	PBT बॉडी, स्टेनलेस स्टीलचा पंजा, NBR रबर सील

5. अनुप्रयोग परिस्थिती

• स्वयंचलित उत्पादन उपकरणांसाठी वायु स्रोत शाखा आणि पाइपलाइन वळवणे

• रोबोटिक आर्म्स आणि व्हॅक्यूम सक्शन कप सिस्टमसाठी वायवीय सर्किट वितरण

• सिलेंडर वायवीय नियंत्रण लूपसाठी बहु-मार्ग हवा वितरण

• अचूक वायवीय प्रणालींसाठी कॉम्पॅक्ट पाइपलाइन कनेक्शन आणि व्यास रूपांतरण

6. मॉडेल निवड मार्गदर्शक

• समान व्यास टी: पूर्णपणे सुसंगत ट्यूब व्यास असलेल्या 3-वे पाइपलाइनसाठी KQ2Txx-00 निवडा

• टी कमी करणे: समान बाजूचा व्यास आणि भिन्न मध्यम व्यास असलेल्या पाइपलाइनसाठी KQ2T①-② निवडा

• थ्रेडेड टी: वाल्व आणि सिलेंडरसह थ्रेडेड कनेक्शनसाठी KQ2Txx-01S (इम्पीरियल) / एम सीरीज (मेट्रिक) निवडा

• 4-वे क्रॉस वितरण: फोर-वे पाइपलाइन ब्रँचिंग आवश्यक असलेल्या परिस्थितींसाठी KQ2TW/TX/TY मालिका निवडा
