KQ2Z मालिका शाखा युनिव्हर्सल पुरुष कोपर

SOLH KQ2Z मल्टी-पोर्ट मॅनिफोल्ड पुश-इन फिटिंग, SMC KQ2Z समतुल्य वायवीय स्प्लिटर. चार उप-प्रकार: 1-इन-2, स्टॅक करण्यायोग्य KQ2ZF, 1-इन-4 KQ2ZD आणि 1-इन-6 KQ2ZT. निकेल-प्लेटेड ब्रास थ्रेडसह PBT बॉडी, व्हॅक्यूम आणि सकारात्मक दाब सर्किटसाठी PU/PA ट्यूबसह सुसंगत. रिचज टेक्नॉलॉजी ऑटोमेशन एअर डिस्ट्रिब्युशनसाठी स्थिर स्टॉक आणि विश्वसनीय उत्पादन देते.

चौकशी पाठवा

उत्पादन वर्णन

KQ2Z मालिका मल्टी-पोर्ट मॅनिफोल्ड पुश-इन फिटिंग्स | SMC KQ2Z समतुल्य वायवीय स्प्लिटर

ब्रँड: SOLH by Richge Technology | KQ2Z मल्टी-आउटलेट वायवीय मॅनिफोल्ड वन-टच फिटिंग्ज

1. उत्पादन विहंगावलोकन

KQ2Z मालिका SOLH KQ2 वायवीय वन-टच फिटिंग कुटुंबातील आहे. हा पुरुष धागा बहु-शाखा मॅनिफोल्ड फिटिंग आहे, ज्यामध्ये सिंगल एअर इनलेट आणि एकाधिक एकाचवेळी ट्यूब आउटलेट आहेत. वायवीय प्रणालींमध्ये केंद्रीकृत हवा वितरणासाठी वापरल्या जाणाऱ्या टूल-फ्री टयूबिंग घालण्यासाठी आणि काढण्यासाठी पुश-टू-कनेक्ट डिझाइन. चार उप-मॉडेल उपलब्ध आहेत:

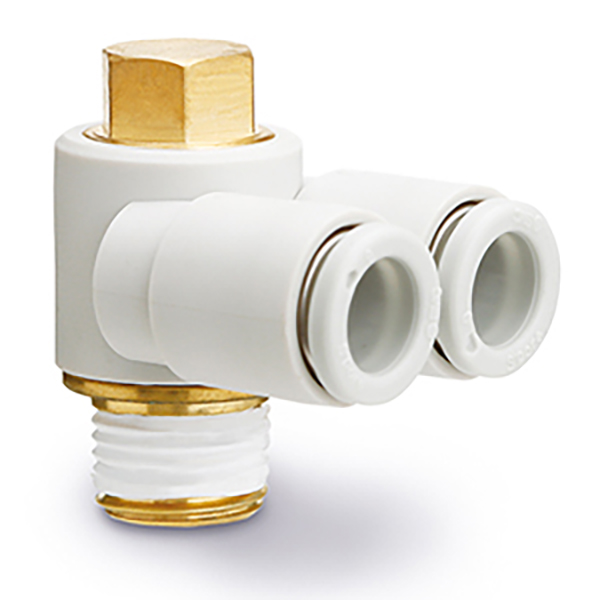

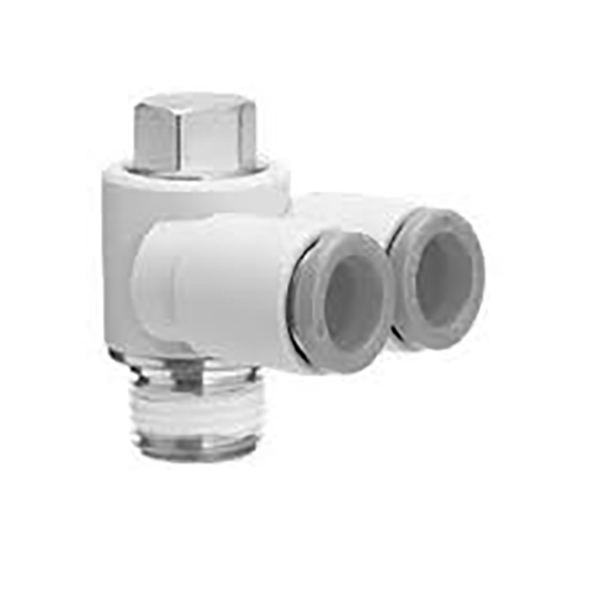

KQ2Z: 1-इन 2-आउट ड्युअल पोर्ट, बाह्य हेक्स माउंटिंग

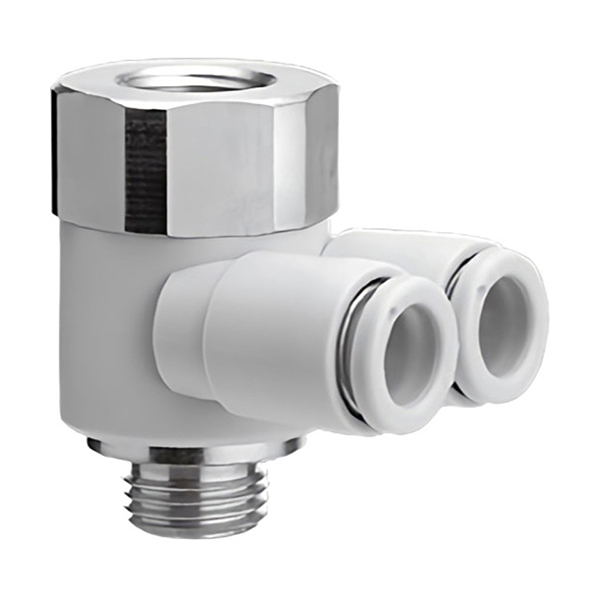

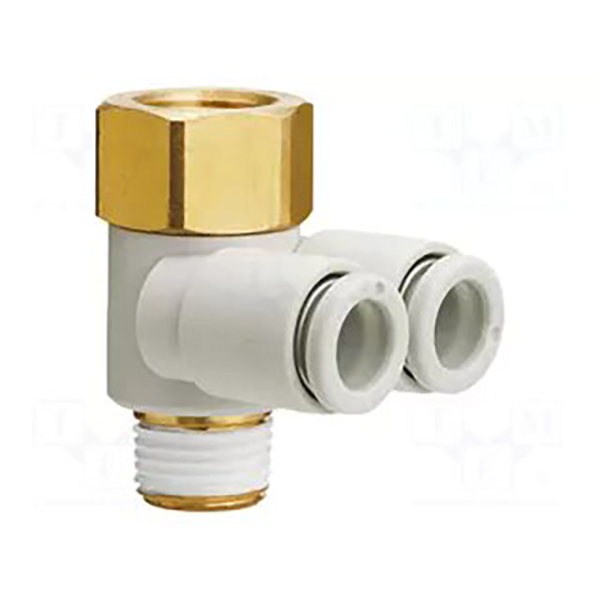

KQ2ZF: 1-इन 2-आउट स्टॅकेबल मॅनिफोल्ड, कॅस्केडिंग एक्स्ट्रा मॅनिफोल्डसाठी अप्पर आरसी फिमेल थ्रेड

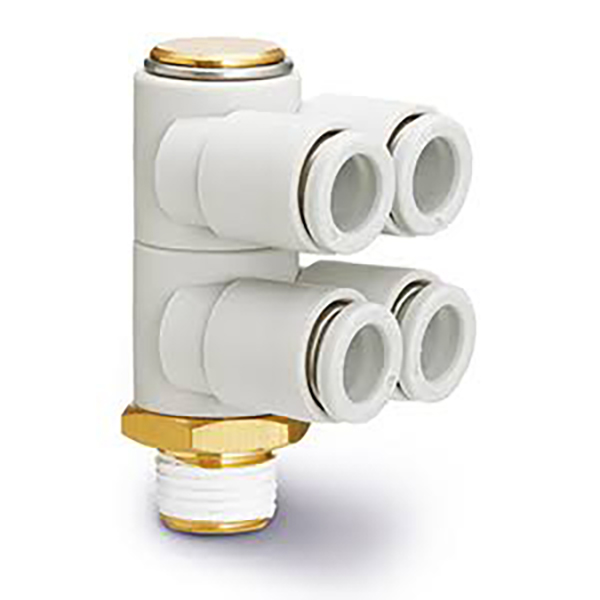

KQ2ZD: 1-इन 4-बाहेर चार-मार्ग शाखा मॅनिफोल्ड

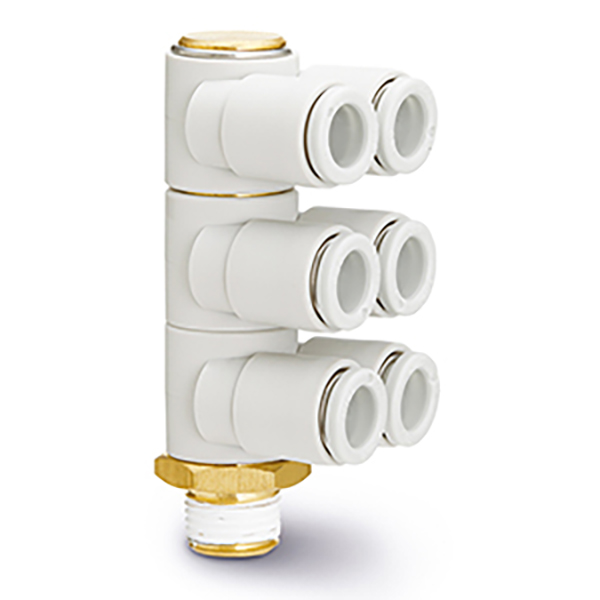

KQ2ZT: 1-इन 6-बाहेर सहा-मार्ग शाखा मॅनिफोल्ड

मुख्य फायदे: इंस्टॉलेशन स्पेस वाचवण्यासाठी कॉम्पॅक्ट मॅनिफोल्ड डिझाइन. निकेल-प्लेटेड पितळी धाग्यासह PBT शरीर. PU / PA वायवीय ट्यूबिंगशी सुसंगत, सकारात्मक दाब आणि व्हॅक्यूम सर्किट दोन्हीसाठी कार्य करते. मूळ SMC KQ2Z फिटिंगसाठी थेट ड्रॉप-इन बदली.

2. मॉडेल कोड स्पष्टीकरण

स्वरूप: KQ2Z □□ - □□S

KQ2Z: मल्टी-पोर्ट शाखा मॅनिफोल्ड फिटिंगसाठी मालिका कोड
□□: ट्यूबचा बाह्य व्यास ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

प्रत्यय:

01S02S/03S/04S: इंपीरियल आर नर टेपर थ्रेड (1/8", 1/4", 3/8",1/2")
M5: मेट्रिक पुरुष धागा M5×0.8

KQ2ZF: स्टॅक करण्यायोग्य आवृत्ती, खालचा R पुरुष धागा + वरचा Rc स्त्री धागा. एकाधिक KQ2ZF आउटलेट प्रमाण विस्तृत करण्यासाठी एंड-टू-एंड कनेक्ट केले जाऊ शकते.

3. संपूर्ण मॉडेल सूची

3.1 KQ2Z (1-इन 2-आउट, बाह्य हेक्स माउंट)

मॉडेल	पुरुष धागा आर	ट्यूब ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-इन 2-आउट स्टॅकेबल प्रकार, R + Rc थ्रेड)

मॉडेल	आर/आरसी धागा	ट्यूब ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

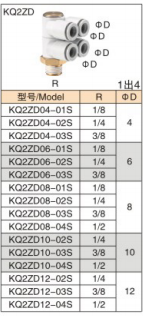

3.3 KQ2ZD (1-इन 4-आउट)

मॉडेल	पुरुष धागा आर	ट्यूब ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

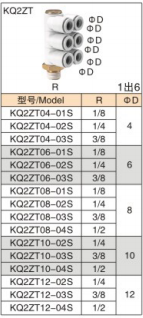

3.4 KQ2ZT (1-इन 6-आउट)

मॉडेल	पुरुष धागा आर	ट्यूब ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. साहित्य आणि तांत्रिक तपशील

आयटम	पॅरामीटर
शरीर साहित्य	पीबीटी अभियांत्रिकी प्लास्टिक, उच्च शक्ती आणि प्रभाव प्रतिरोध
थ्रेड घटक	निकेल-प्लेटेड पितळ, गंजरोधक आणि गंज प्रतिरोधक
सील रिंग	NBR नायट्रिल रबर
सुसंगत ट्यूबिंग	PU ट्यूब, PA नायलॉन वायवीय ट्यूब
कामाचा दबाव	0~1.0MPa, व्हॅक्यूम नकारात्मक दाबासाठी लागू
ऑपरेटिंग तापमान	-20℃ ~ +60℃
कनेक्शन पद्धत	पुश-इन फिटिंग; ट्यूबिंग घालण्यासाठी / काढण्यासाठी प्रेस रिलीज रिंग

5. अनुप्रयोग परिस्थिती

• ऑटोमेशन मशिनरी, रोबोटिक सक्शन कप ॲरे: सिंगल एअर सोर्स मल्टी-पाथ डिस्ट्रिब्युशन, पारंपारिक मॅनिफोल्ड ब्लॉक्स बदला आणि इन्स्टॉलेशन फूटप्रिंट जतन करा

• एकाधिक सिलेंडर्ससाठी सिंक्रोनाइझ हवा पुरवठा, कॉम्पॅक्ट वाल्व बेटांभोवती केंद्रीकृत पाइपिंग

• मागणीनुसार, लवचिक मॅनिफोल्ड असेंब्ली, आउटलेट प्रमाण वाढवण्यासाठी KQ2ZF मालिकेत स्टॅक केले जाऊ शकते

• आयात प्रतिस्थापन, SMC KQ2Z मालिका मॅनिफोल्ड फिटिंगसाठी ड्रॉप-इन बदली

6. इंस्टॉलेशन नोट्स

• नळीच्या टोकाला उभ्या सपाट कापून टाका, विश्वसनीय सीलिंगसाठी फिटिंग तळामध्ये ट्यूबिंग पूर्णपणे घाला.

• नर धाग्यांवर थोड्या प्रमाणात PTFE टेप गुंडाळा, प्लॅस्टिक बॉडी क्रॅक होऊ नये म्हणून मध्यम घट्ट टॉर्क लावा.

• ट्यूब काढणे: व्हाईट रिलीझ रिंग दाबा आणि ट्यूब एकाच वेळी बाहेर खेचा.

• कॅसकेड KQ2ZF ऍप्लिकेशनसाठी, थ्रेड सीलिंगची हमी द्या. मल्टी-स्टेज स्टॅकिंगनंतर रेट केलेले दाब ओलांडू नका.
