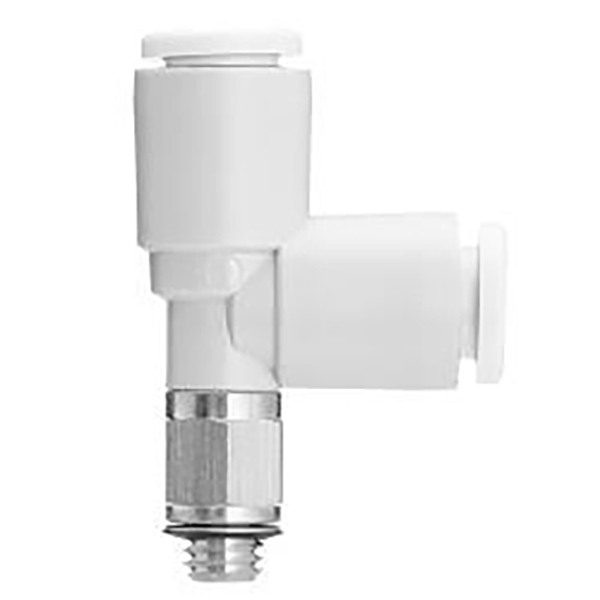

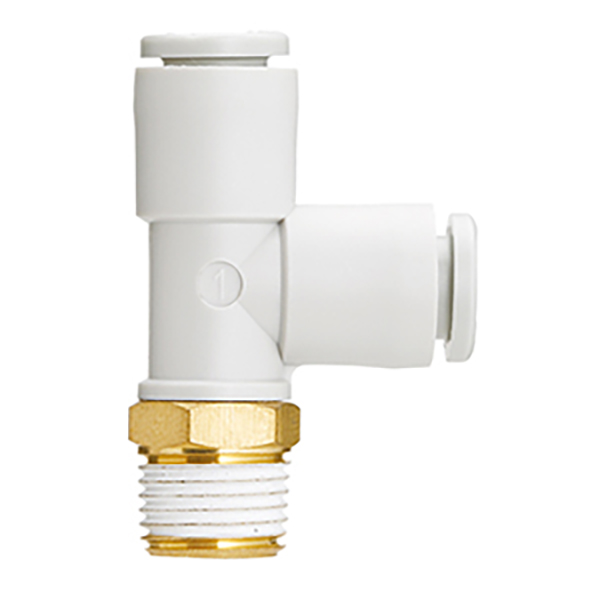

KQ2Y मालिका पुरुष रन टी पुश-इन फिटिंग

SOLH KQ2Y मालिका पुरुष रन टी पुश-इन फिटिंग | सेवा टी वायवीय कनेक्टर

ब्रँड: SOLH by Richge Technology | SMC KQ2Y समतुल्य पुरुष रन टी (सर्व्हिस टी) वन-टच फिटिंग

1. उत्पादन विहंगावलोकन

     KQ2Y ही SOLH KQ2 वन-टच फिटिंग मालिकेची पुरुष रन टी (सामान्यत: सर्व्हिस टी म्हणून ओळखली जाते) आहे. त्याची कोर कॉन्फिगरेशन आहे1 पुरुष धागा इनलेट + 2 समान-व्यास पुश-इन आउटलेट. हे मुख्य थ्रेडेड पोर्टपासून थेट दोन एअर ट्यूब्सची शाखा करते आणि वायवीय प्रणालींमध्ये सर्वात मोठ्या प्रमाणावर वापरल्या जाणाऱ्या शाखा फिटिंगपैकी एक आहे.

2. मॉडेल नामकरण नियम

  मॉडेल ब्रेकडाउन उदाहरण:KQ2Y06-01AS
     KQ2: KQ2 मालिका दुसऱ्या पिढीचे पुश-इन फिटिंग (व्हाइट बॉडी)
     Y: रन टी, पुरुष थ्रेड टी-प्रकार टी (1 थ्रेडेड इनलेट, 2 पुश-इन आउटलेट)
     06: पुश-इन आउटलेटसाठी ट्यूबिंगचा बाह्य व्यास: φ6 मिमी
     01: पुरुष धागा तपशील (R18; मेट्रिक M3/M5/M6)
     एक: पुनरावृत्ती विधानसभा आणि disassembly साठी गॅस्केट सील; एस: पूर्व-लागू थ्रेड सीलंट, पुन्हा वापरण्यायोग्य नाही; एन: निकेल-प्लेटेड गंज प्रतिरोधक

  उदाहरण:KQ2Y04-M5A → M5 पुरुष धागा इनलेट, ड्युअल φ4mm पुश-इन आउटलेट, गॅस्केट सील.

3. रचना आणि मुख्य वैशिष्ट्ये

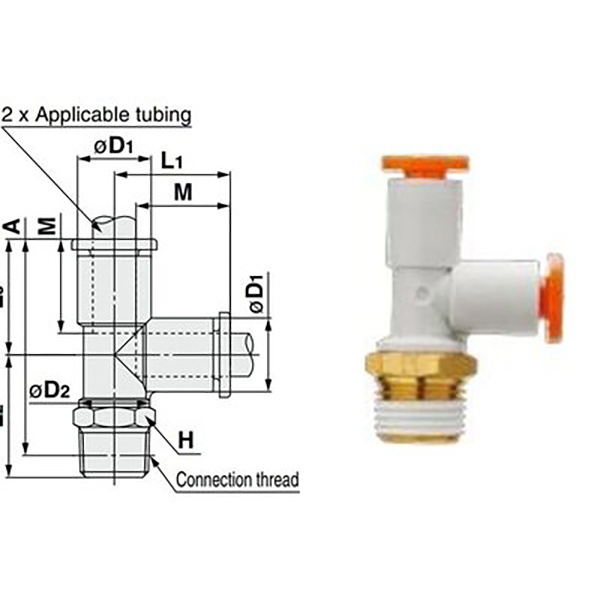

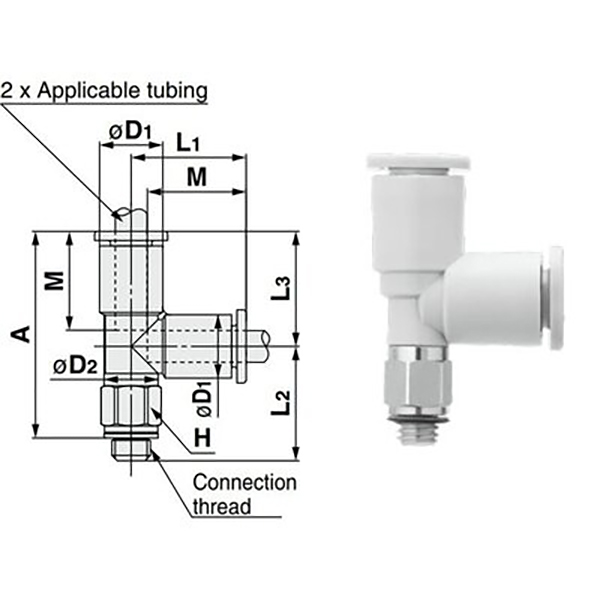

  3.1 टी-प्रकार रचना (1 इंच, 2 आउट)

     • इनलेट: पुरुष धागा (मेट्रिक एम / इम्पीरियल आर), वाल्व, एअर सिलेंडर आणि मुख्य पाइपलाइनला जोडतो

     • आउटलेट: PU / नायलॉन ट्यूबिंगसाठी 2 समान-व्यास पुश-इन पोर्ट, टूल-फ्री कनेक्शन

     • थ्रेड एंड सपोर्ट करते360° रोटेशन. नळ्यांवरील वळणाचा ताण दूर करण्यासाठी माउंटिंगनंतर अभिमुखता मुक्तपणे समायोजित केली जाऊ शकते.

  ३.२ प्रमुख फायदे

     • सेवा-अनुकूल डिझाइन: मुख्य टयूबिंग कापण्याची गरज नाही. सुलभ सर्किट जोडण्यासाठी आणि देखभालीसाठी थेट थ्रेडेड पोर्टवरून शाखा.

     • संक्षिप्त आणि हलके: PBT प्लास्टिक बॉडी + निकेल-प्लेटेड ब्रास धागा, लहान पाऊलखुणा आणि कमी वजन.

     • व्हॅक्यूम सुसंगत: -100kPa व्हॅक्यूमपासून 1.0MPa पॉझिटिव्ह प्रेशरपर्यंत काम करते, व्हॅक्यूम सर्किटसाठी योग्य.

     • उच्च सीलिंग कार्यक्षमता: NBR सीलिंग रिंग. टाईप ए गॅस्केट वारंवार वियोग करण्याची परवानगी देते; प्रकार एस प्री-कोटेड सीलंट गळती रोखतो.

     • सुलभ ट्यूब रिलीझ: गोल रिलीझ बटण. ट्यूबच्या बाहेरील भिंतीला इजा न करता ट्यूबिंग काढण्यासाठी दाबा.

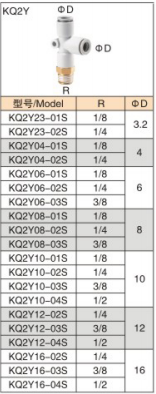

4. मॉडेल आणि तपशील सूची

  ४.१ मेट्रिक थ्रेड (M3/M5/M6)

  4.2 इम्पीरियल पाईप थ्रेड (R1/8 ~ R1/2, उद्योग मानक)

5. सामान्य तांत्रिक तपशील (KQ2 मालिका मानक)

6. निवड तुलना: KQ2Y वि KQ2D वि KQ2T

7. निवड आणि स्थापना मार्गदर्शक तत्त्वे

  निवड मार्गदर्शक

     • सोलेनोइड वाल्व / सिलेंडर पुरुष धागा पोर्ट → KQ2Y (उदा. KQ2Y06-01AS) पासून शाखा

     • मिड-ट्युबिंगमध्ये 1-ते-2 विभाजन, कमी आवाजाची आवश्यकता → KQ2D

     • मानक उजव्या-कोन विभाजन, खर्च-संवेदनशील प्रकल्प → KQ2T

  स्थापना नोट्स

     • burrs न ट्यूबिंग सपाट कट. हवा गळती टाळण्यासाठी एक क्लिक ऐकू येईपर्यंत ट्यूबिंग पूर्णपणे घाला.

     • प्रकार ए (गॅस्केट) वारंवार वेगळे केले जाऊ शकते; प्रकार S (प्री-कोटेड सीलंट) ला वेगळे केल्यानंतर पुन्हा सील करणे आवश्यक आहे.

     • व्हॅक्यूम ऍप्लिकेशन्ससाठी, स्थिर व्हॅक्यूम पातळी राखण्यासाठी NBR सीलसह टाइप A निवडा.

8. ठराविक अनुप्रयोग

     • सोलेनॉइड व्हॉल्व्ह आउटलेट ब्रँचिंग: KQ2Y06-01AS दोन एअर सिलेंडर्स पुरवण्यासाठी 5/2-वे सोलेनोइड व्हॉल्व्हच्या R1/8 पोर्टवर बसवले.

     • सिंक्रोनाइझ केलेले सिलेंडर नियंत्रण: मुख्य R1/4 थ्रेडेड पोर्टवर KQ2Y08-02AS ड्युअल सिलेंडर सिंक्रोनस ऍक्च्युएशनसाठी दोन φ8 ट्यूबमध्ये विभाजित करण्यासाठी.

     • व्हॅक्यूम सर्किट रेट्रोफिट: व्हॅक्यूम जनरेटरच्या मुख्य थ्रेड पोर्टपासून व्हॅक्यूम सक्शन कपपर्यंत शाखा, देखभाल आणि बदल करणे सोपे आहे.
