KQ2W मालिका विस्तारित पुरुष धागा पुश-इन एल्बो

SOLH KQ2W मालिका 90° विस्तारित पुरुष धागा पुश-इन एल्बो, SMC KQ2W समतुल्य वायवीय फिटिंग. विस्तारित स्टेम डिझाइन सिलेंडर आणि व्हॅक्यूम सर्किटसाठी यांत्रिक हस्तक्षेप सोडवते. पीबीटी बॉडी + निकेल-प्लेटेड ब्रास थ्रेड, पीयू/पीए ट्यूबला समर्थन देते. ऑटोमेशन वायवीय टयूबिंग प्रकल्पांसाठी स्थिर स्टॉक आणि विश्वसनीय उत्पादनासह रिचज टेक्नॉलॉजी.

SOLH KQ2W मालिका 90° विस्तारित पुरुष धागा पुश-इन एल्बो | SMC KQ2W समतुल्य वायवीय फिटिंग

ब्रँड: SOLH by Richge Technology | KQ2W विस्तारित एल-टाइप वन-टच एल्बो




1. उत्पादन विहंगावलोकन

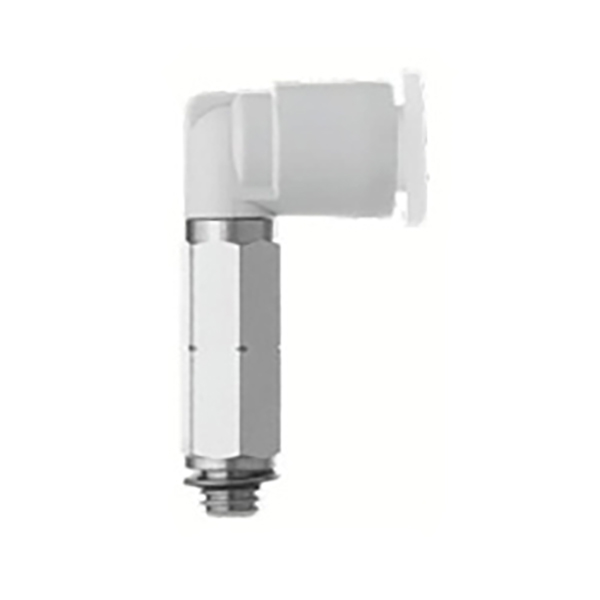

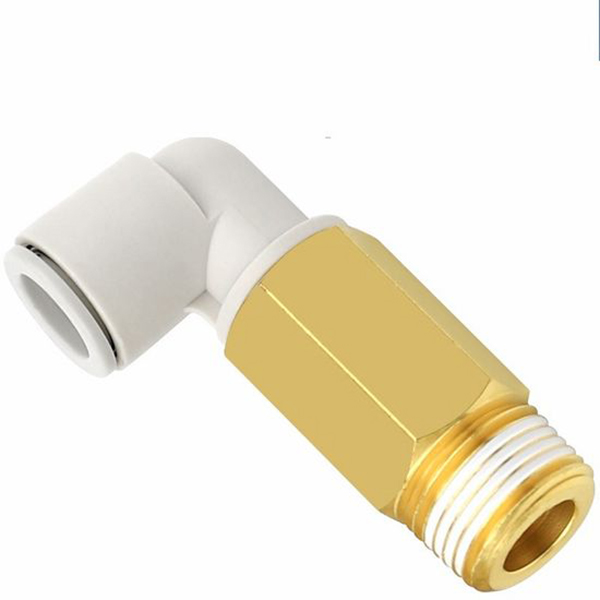

     KQ2W मालिका SOLH KQ2 न्यूमॅटिक फिटिंग फॅमिलीमध्ये एल-प्रकार विस्तारित स्टेम पुश-इन एल्बो आहे. 90° काटकोन बांधकाम. एक टोकाचा पुरुष धागा (इम्पीरियल आर टेपर थ्रेड / मेट्रिक एम फाइन थ्रेड), दुसरे टोक PU/PA वायवीय नळी घालण्यासाठी. या मालिकेमध्ये नॉन-रिड्यूसिंग एक्सटेंडेड व्हर्जन KQ2Wxx-99 देखील समाविष्ट आहे, पाइपलाइन लांबी आणि अडथळे टाळण्यासाठी ट्यूब कनेक्शनसाठी दोन्ही टोके.

     मुख्य फायदा: विस्तारित स्टेम डिझाइन इंस्टॉलेशनच्या जागेची मर्यादा आणि यांत्रिक हस्तक्षेप सोडवते. एक-स्पर्श रचना, टूल-फ्री ट्यूब समाविष्ट करणे आणि काढणे. प्लॅस्टिक बॉडी + ब्रास थ्रेडेड सेक्शन, अँटी-एजिंग, वायवीय आणि व्हॅक्यूम सर्किट्सशी सुसंगत. परदेशातील प्रकल्पांसाठी SMC KQ2W मालिकेसाठी थेट आयात पर्याय.


2. मॉडेल कोड स्पष्टीकरण

  स्वरूप: KQ2W □□ - □□S

     KQ2W: L-प्रकार विस्तारित कोपरसाठी मालिका कोड

     □□: ट्यूबचा बाह्य व्यास ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     प्रत्यय:01S02S/03S/04S: इंपीरियल आर पुरुष धागा (1/8",1/4",3/8",1/2")

     M3GM5: मेट्रिक पुरुष धागा M3×0.5 / M5×0.8
     -99: न कमी करणारी विस्तारित आवृत्ती, दोन्ही टोकांना समान-व्यासाचे ट्यूब कनेक्शन, कोणताही धागा नाही


3. प्रमुख तांत्रिक तपशील आणि साहित्य

आयटम

पॅरामीटर

शरीर साहित्य

पीबीटी अभियांत्रिकी प्लास्टिक, उच्च प्रभाव प्रतिरोध

थ्रेड विभाग

गंज प्रतिबंधासाठी निकेल प्लेटिंगसह पितळ

सील साहित्य

NBR नायट्रिल रबर

सुसंगत ट्यूबिंग

PU ट्यूब, PA नायलॉन वायवीय ट्यूब

कामाचा दबाव

0~1.0MPa, व्हॅक्यूमसाठी लागू

ऑपरेटिंग तापमान

-20℃ ~ +60℃

कनेक्शन पद्धत

पुश-इन; ट्यूब घालण्यासाठी किंवा विलग करण्यासाठी प्रेस रिलीज रिंग

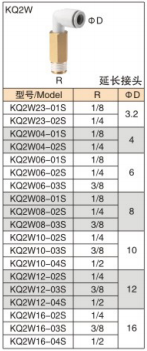

4. संपूर्ण मॉडेल सूची

४.१ इम्पीरियल आर थ्रेड आवृत्ती (पितळ पुरुष धागा)

मॉडेल

पुरुष धागा आर

ट्यूब ΦD

KQ2W23-01S

R1/8

3.2

KQ2W23-02S

R1/4

3.2

KQ2W04-01S

R1/8

4

KQ2W04-02S

R1/4

4

KQ2W06-01S

R1/8

6

KQ2W06-02S

R1/4

6

KQ2W06-03S

R3/8

6

KQ2W08-01S

R1/8

8

KQ2W08-02S

R1/4

8

KQ2W08-03S

R3/8

8

KQ2W10-02S

R1/4

10

KQ2W10-03S

R3/8

10

KQ2W10-04S

R1/2

10

KQ2W12-02S

R1/4

12

KQ2W12-03S

R3/8

12

KQ2W12-04S

R1/2

12

KQ2W16-02S

R1/4

16

KQ2W16-03S

R3/8

16

KQ2W16-04S

R1/2

16

4.2 मेट्रिक एम थ्रेड आवृत्ती

मॉडेल

पुरुष धागा

ट्यूब ΦD

KQ2W02-M3G

M3×0.5

2

KQ2W02-M5

M5×0.8

2

KQ2W23-M3G

M3×0.5

3.2

KQ2W23-M5

M5×0.8

3.2

KQ2W04-M3G

M3×0.5

4

KQ2W04-M5

M5×0.8

4

KQ2W06-M5

M5×0.8

6

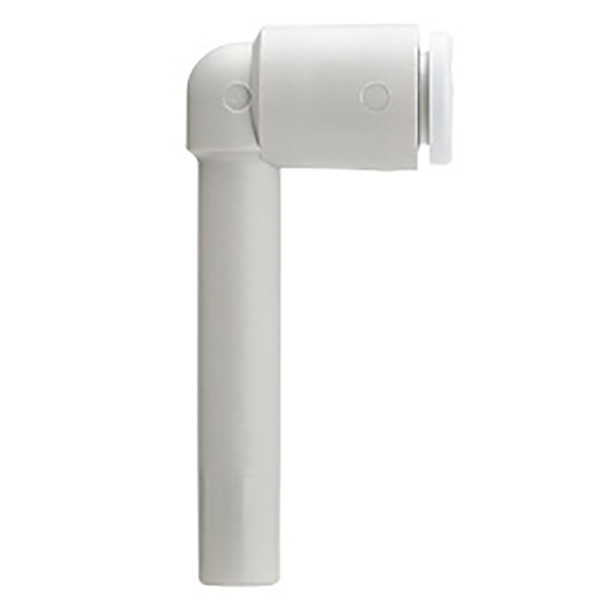

4.3 नॉन-रिड्यूसिंग एक्स्टेंडेड व्हर्जन (ट्यूब टू ट्यूब, थ्रेड नाही)

मॉडेल

पोर्ट 1 ΦD

पोर्ट 2 ΦD

KQ2W23-99

3.2

3.2

KQ2W04-99

4

4

KQ2W06-99

6

6

KQ2W08-99

8

8

KQ2W10-99

10

10

KQ2W12-99

12

12


5. अनुप्रयोग परिस्थिती

     • सिलेंडर, व्हॅक्यूम जनरेटर आणि सोलेनोइड वाल्व्हसाठी यांत्रिक हस्तक्षेप टाळा; पाइपलाइनची दिशा वाढवणे आणि पुनर्निर्देशित करणे

     • कॉम्पॅक्ट ऑटोमेशन लाईन्समध्ये रोबोटिक व्हॅक्यूम सक्शन कप सर्किट्ससाठी 90° विस्तारित ट्यूबिंग रूटिंग

     • मूळ SMC KQ2W साठी थेट बदली, खर्च कमी करण्यासाठी आयात प्रतिस्थापन


6. इंस्टॉलेशन नोट्स

      • नळ्या उभ्या आणि सपाट कापून टाका, सीलिंगची हमी देण्यासाठी तळाशी पूर्णपणे घाला.

     • PTFE टेप थ्रेड्सवर गुंडाळले जाऊ शकते; फिटिंग बॉडी क्रॅक होऊ नये म्हणून धागे जास्त घट्ट करू नका.

     • ट्यूब काढणे: व्हाईट रिलीझ रिंग दाबा आणि ट्यूब एकाच वेळी बाहेर खेचा.
