KQ2V मालिका वायवीय पुश-इन फिटिंग्ज

SOLH KQ2V मालिका वायवीय पुश-इन L शाखा फिटिंग्स | SMC KQ2V समतुल्य

ब्रँड: SOLH by Richge Technology | KQ2V वन-टच न्यूमॅटिक एल कनेक्टर फॅमिली

1. उत्पादन विहंगावलोकन

     SOLH KQ2V मालिका पुरुष-थ्रेड L-प्रकार पुश-इन वायवीय फिटिंग्ज आहेत ज्यात अनेक शाखा प्रकार आहेत. वायु स्रोत वितरण आणि वायवीय सर्किटमध्ये पाइपलाइन दिशा बदलण्यासाठी डिझाइन केलेले. SMC KQ2V मालिकेसह पूर्णपणे बदलण्यायोग्य. पांढऱ्या अभियांत्रिकी प्लास्टिक बॉडी आणि निकेल-प्लेटेड पितळ धाग्याने बांधलेले. चिकटविना जलद असेंब्ली. PU आणि PA वायवीय ट्यूबिंगसह सुसंगत. ऑटोमेशन मशिनरी, व्हॅक्यूम पिक अँड प्लेस आणि सिलेंडर पाइपिंग सिस्टीममध्ये मोठ्या प्रमाणावर तैनात.

  भिन्न लेआउट आवश्यकतांसाठी पाच उप-मॉडेल:

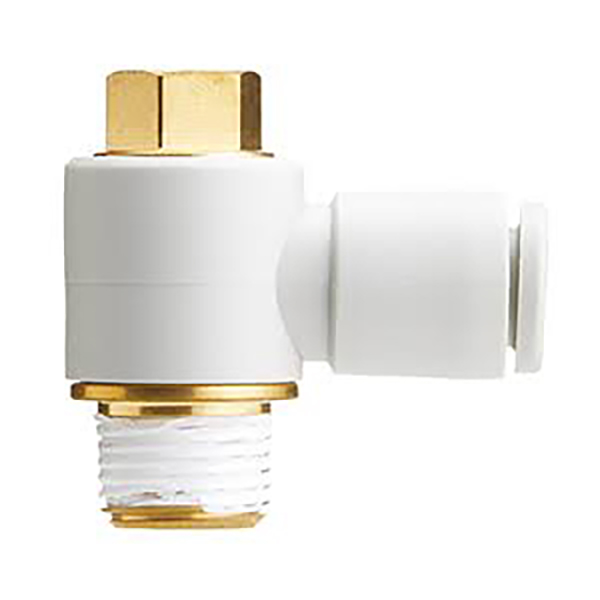

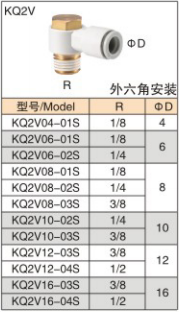

     KQ2V: मानक L प्रकार सिंगल आउटलेट, बाह्य हेक्स माउंटिंग, 1-इन 1-आउट

     KQ2VS: मानक एल प्रकार सिंगल आउटलेट, अंतर्गत हेक्स सॉकेट माउंटिंग, 1-इन 1-आउट

     KQ2VF: कॅस्केडेबल एल फिटिंग, पुरुष आर थ्रेड + महिला आरसी धागा, मालिका कनेक्शन उपलब्ध, 1-इन 1-आउट

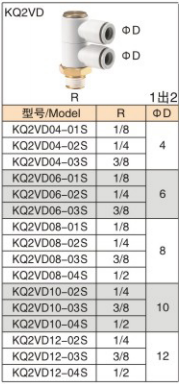

    KQ2VD: अनुलंब 1-ते-2 शाखा फिटिंग, एक पुरुष धागा इनलेट, दोन समान-व्यास नळी आउटलेट

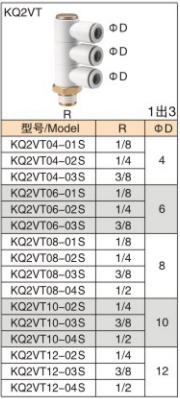

     KQ2VT: अनुलंब 1-ते-3 शाखा फिटिंग, एक पुरुष धागा इनलेट, तीन समान-व्यास नळी आउटलेट

2. मॉडेल कोड स्पष्टीकरण

  उदाहरण: KQ2VD04-01S

      KQ2V = मालिका बेस कोड

      D  T/S/F = रचना प्रत्यय

     डी: 1-ते-2 उभ्या शाखा

     टी: 1-ते-3 उभ्या शाखा

     S: अंतर्गत हेक्स एल कोपर

      F: Cascadable L कोपर

     कोणताही प्रत्यय नाही: बाह्य हेक्स मानक एल कोपर

     04 = ट्यूब बाह्य व्यास ΦD: 4 मिमी

     01S = पुरुष धागा R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. तपशील सारांश सारणी

4. साहित्य आणि ऑपरेटिंग अटी

5. उप-मॉडेल वैशिष्ट्ये

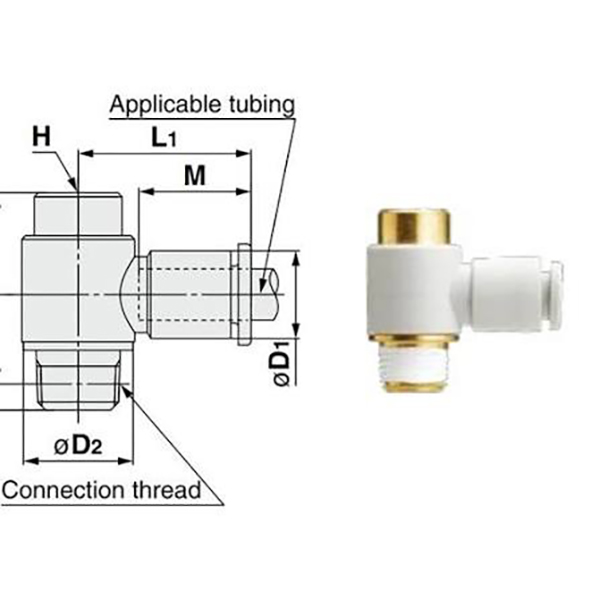

     • KQ2V (बाह्य हेक्स एल कोपर): रेंच घट्ट करण्यासाठी बाह्य हेक्स थ्रेड एंडसह मानक एल कोपर. सर्वाधिक प्रमाणात वापरलेला मूलभूत प्रकार, कमाल Φ16 मोठ्या आकाराच्या टयूबिंगला समर्थन देतो.

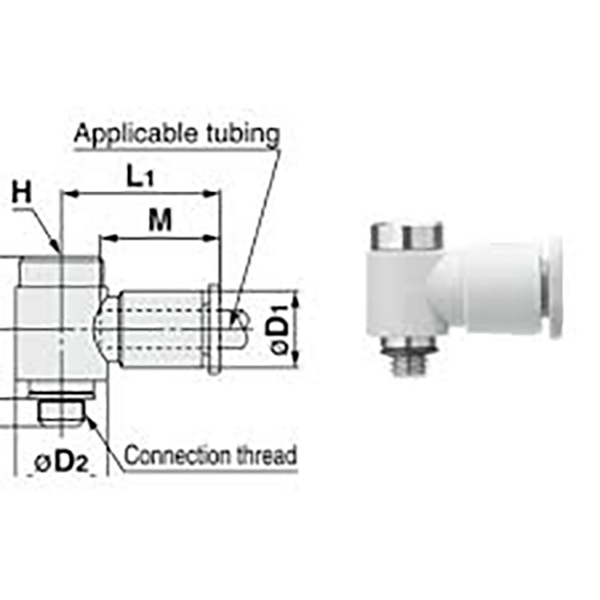

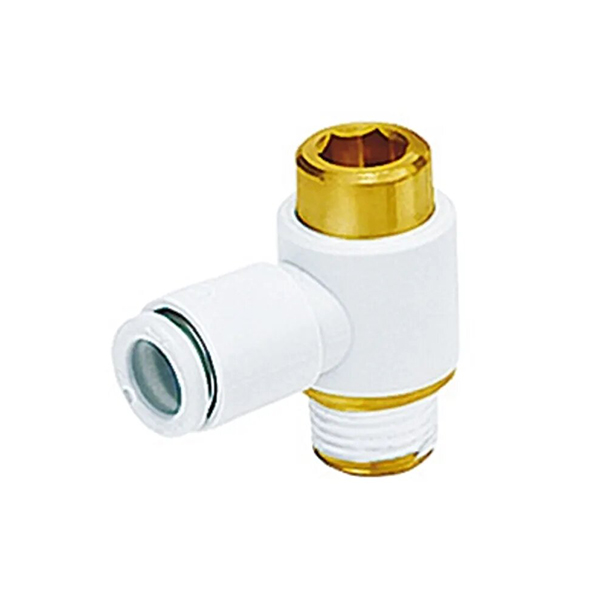

     • KQ2VS (अंतर्गत हेक्स एल कोपर): थ्रेड पोर्टवर काउंटरबोर अंतर्गत हेक्स. मर्यादित अरुंद स्थापना जागेसाठी डिझाइन केलेले. M5 लहान धाग्याचे प्रकार लघु सिलेंडरशी जुळतात.

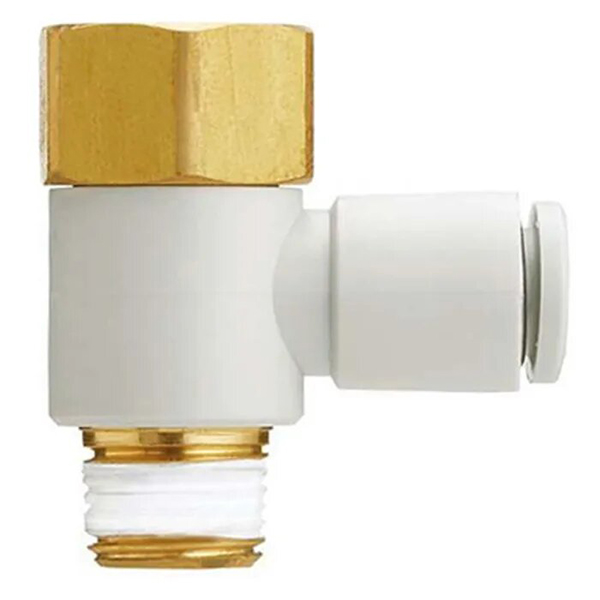

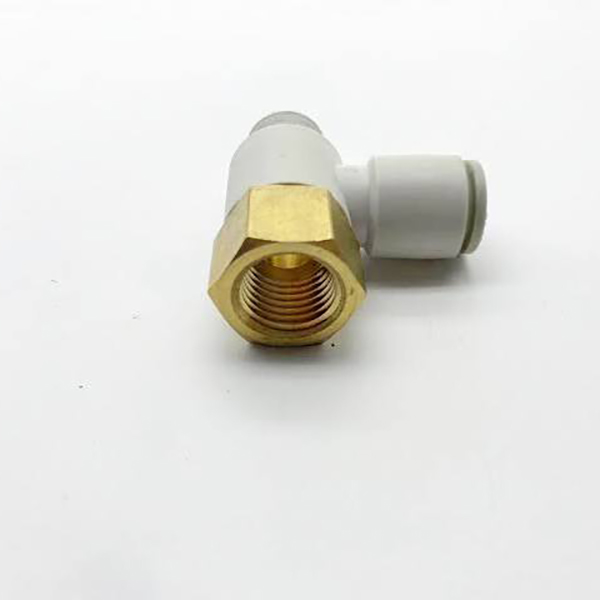

     • KQ2VF (कॅस्केडेबल एल एल्बो): नर R थ्रेड आणि मादा Rc थ्रेडसह सुसज्ज. मल्टी-पाथ ब्रँचिंगसाठी मालिकेत अनेक फिटिंग्ज जोडल्या जाऊ शकतात, ज्यामुळे मॅनिफोल्ड ब्लॉक्सची आवश्यकता कमी होते.

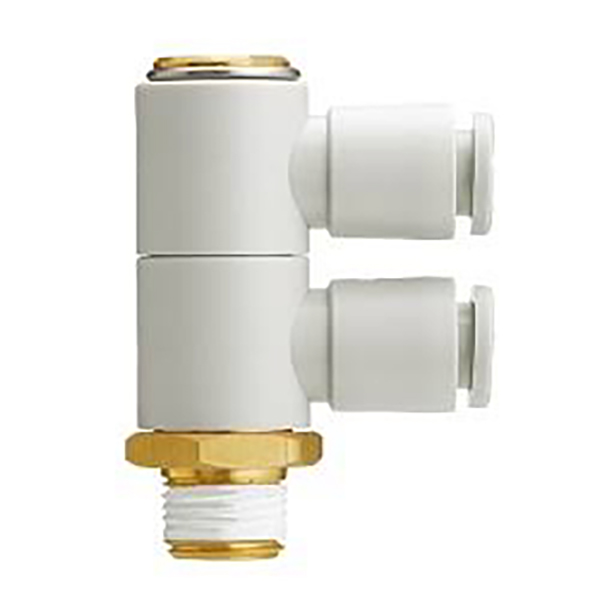

     • KQ2VD (अनुलंब 1-ते-2 शाखा): सिंगल थ्रेडेड एअर इनलेट, अनुलंब दोन समान ट्यूबिंग आउटलेटमध्ये विभाजित होते. कॉम्पॅक्ट 1-इन-2-आउट हवा वितरण, एकूण फिटिंग संख्या कमी करते.

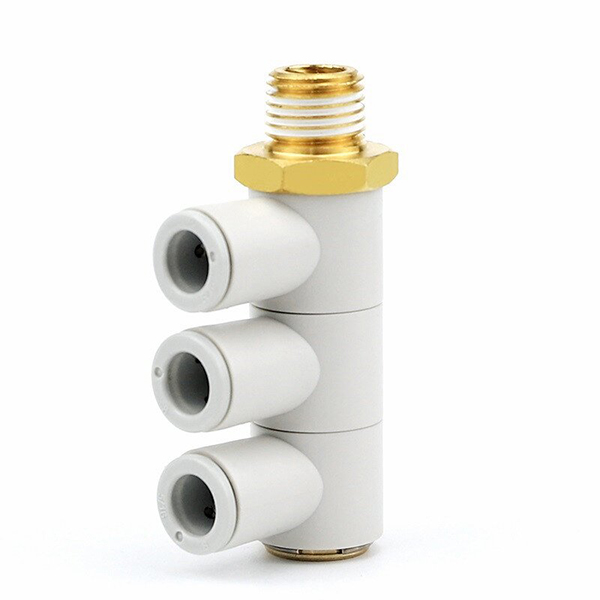

     • KQ2VT (अनुलंब 1-ते-3 शाखा): सिंगल थ्रेडेड एअर इनलेट, अनुलंबपणे तीन समान ट्यूबिंग आउटलेटमध्ये विभाजित होते. मिनी एअर मॅनिफोल्ड, सामान्यतः ऑटोमेशनमध्ये मल्टी-सक्शन-कप एअर वितरणासाठी वापरले जाते.

6. स्थापना सूचना

     •  ट्यूब शेवट लंब आणि सपाट कट. लॉकिंगची पुष्टी करण्यासाठी तुम्हाला “क्लिक” ऐकू येईपर्यंत ट्यूबिंग सरळ फिटिंगमध्ये घाला.

     •  ट्यूब काढणे: फिटिंगवर व्हाईट रिलीझ कॉलर दाबा आणि ट्यूबिंग एकाच वेळी बाहेर खेचा.

     •  थ्रेड्सवर PTFE टेप गुंडाळा. फक्त हेक्स विभागात घट्ट करा; क्रॅकिंग टाळण्यासाठी प्लास्टिकच्या शरीरावर कधीही टॉर्क लावू नका.

     •  सीरियल कनेक्शनमधील KQ2VF मालिकेसाठी, हवेची गळती टाळण्यासाठी योग्य धागा सील करणे सुनिश्चित करा.

7. अनुप्रयोग परिस्थिती

     • ऑटोमेशन मशीनरी

     • रोबोटिक व्हॅक्यूम सक्शन कप सिस्टम

     • वायवीय सिलेंडर्ससाठी वायु स्रोत वितरण

     • उत्पादन ओळींवर वायवीय सर्किट्स

     • पॅकेजिंग मशिनरी आणि चाचणी फिक्स्चर एअर सर्किट्स
