KQ2E मालिका बल्कहेड युनियन पुश-इन फिटिंग

SOLH KQ2E बल्कहेड युनियन हे SMC KQ2E सह अदलाबदल करण्यायोग्य पॅनेल माउंट वायवीय वन-टच फिटिंग आहे. उपकरणे पॅनेल, कंट्रोल कॅबिनेट आणि क्लीनरूम विभाजनांमधून जाणाऱ्या वायवीय रेषांसाठी डिझाइन केलेले. याचे तीन संरचनात्मक प्रकार आहेत: मानक ड्युअल-ट्यूब बल्कहेड, कॉम्पॅक्ट जे मिनी बल्कहेड आणि महिला-थ्रेड-टू-ट्यूब बल्कहेड. सुरक्षित पॅनल फिक्सिंगसाठी निकेल-प्लेटेड ब्रास लॉक नटसह सुसज्ज, कमी दाब ड्रॉप, कॉम्प्रेस्ड एअर आणि व्हॅक्यूम सिस्टमला समर्थन देते, ऑटोमेशन मशीनरीसाठी PU, नायलॉन आणि PTFE ट्यूबिंगशी सुसंगत.

SOLH KQ2E मालिका बल्कहेड युनियन पुश-इन फिटिंग | पॅनेल माउंट वायवीय कनेक्टर

ब्रँड: SOLH by Richge Technology | SMC KQ2E समतुल्य बल्कहेड युनियन वायवीय वन-टच फिटिंग




1. उत्पादन विहंगावलोकन

     KQ2E हे SOLH KQ2 वन-टच फिटिंग मालिकेतील बल्कहेड युनियन फिटिंग आहे, जे SMC KQ2E सह पूर्णपणे बदलू शकते. सामान्यतः पॅनेल बल्कहेड फिटिंग असे नाव दिले जाते, हा उपकरणे पॅनेल आणि विभाजनांद्वारे वायवीय रेषेच्या प्रवेशासाठी मानक घटक आहे. हे अंतर्गत आणि बाह्य एअर सर्किट्सला जोडते, व्हॉल्व्ह आणि सिलेंडरच्या पॅनेल माउंटिंगला समर्थन देते, नियंत्रण कॅबिनेट, ऑटोमेशन एन्क्लोजर आणि क्लीनरूम विभाजनांमध्ये मोठ्या प्रमाणावर वापरले जाते.


2. मॉडेल नामकरण नियम

मॉडेल ब्रेकडाउन उदाहरणे:

  मानक ड्युअल-ट्यूब बल्कहेड: KQ2E06-00A
     KQ2: KQ2 मालिका दुसरी-जनरेशन पुश-इन फिटिंग (व्हाइट बॉडी)
     ई: बल्कहेड युनियन, संरचनेद्वारे पॅनेल
     06: ट्यूब बाह्य व्यास φ6 मिमी, दोन्ही टोके समान पुश-इन आकार
     00: ड्युअल पुश-इन पोर्ट्स (ट्यूब-टू-ट्यूब बल्कहेड)
     उ: एनबीआर सील, वारंवार असेंब्ली आणि डिससेम्ब्लीसाठी गॅस्केट प्रकार

  संक्षिप्त लहान बल्कहेड: KQ2E04-00J
     प्रत्यय J: सूक्ष्मीकृत संक्षिप्त आवृत्ती, पातळ पॅनेल आणि सूक्ष्म उपकरणांसाठी लहान आकारमान

  ट्यूब बल्कहेडला स्त्री धागा: KQ2E06-02A
     02: Rc14 महिला टेपर पाईप धागा


  पूर्ण अर्थ: φ6 पुश-इन पोर्ट ↔ Rc1/4 महिला थ्रेड बल्कहेड कनेक्टर


3. तीन संरचनात्मक प्रकार

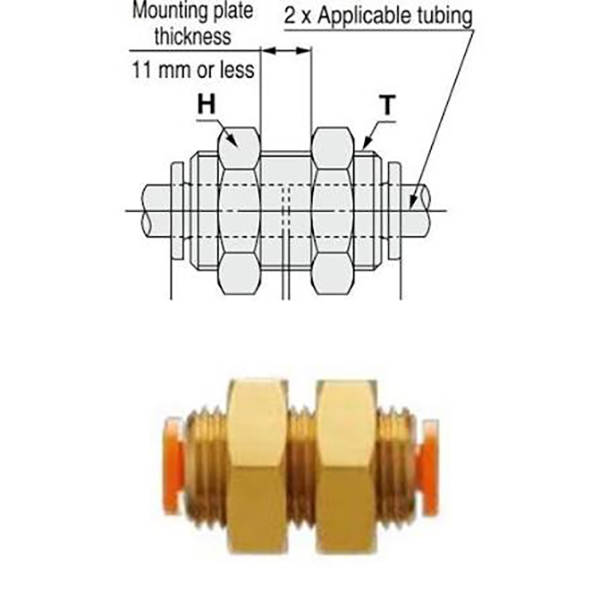

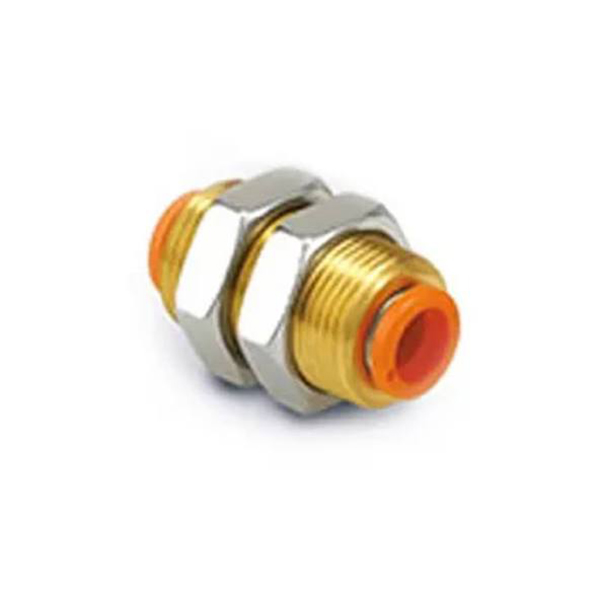

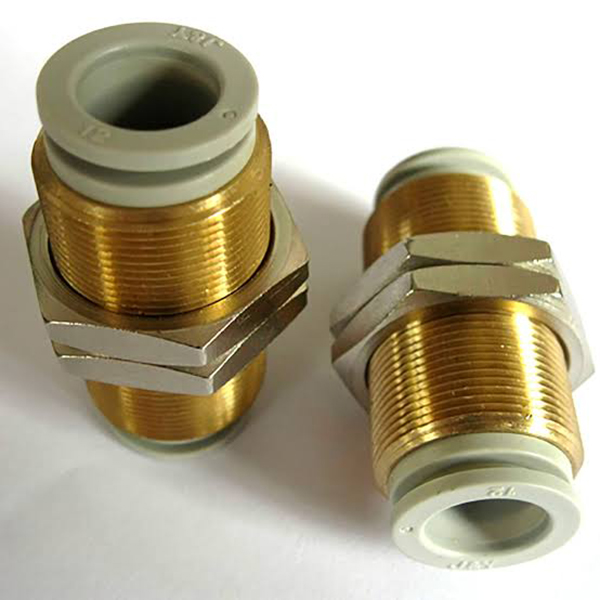

3.1 मानक ड्युअल-ट्यूब बल्कहेड युनियन (KQ2EXX-00)

  रचना वैशिष्ट्ये:

     • दोन्ही टोकांना समान-व्यासाचे पुश-इन पोर्ट. निकेल-प्लेटेड ब्रास थ्रेड + लॉक नटसह मधला भाग, पॅनेलमधून गेल्यानंतर निश्चित केला जातो

     • व्यास कमी किंवा दिशा बदल न करता सरळ प्रवाह चॅनेल, किमान दबाव ड्रॉप

     • पॅनेलच्या दोन्ही बाजूंच्या एअर ट्यूब इंस्टॉलेशननंतर अतिरिक्त अडॅप्टरशिवाय थेट जोडल्या जाऊ शकतात

मॉडेल

ट्यूब OD ΦD (मिमी)

ठराविक अर्ज

KQ2E23-00

3.2

मिनी सेन्सर / लघु सिलेंडर सर्किट बल्कहेड

KQ2E04-00

4

लहान सिलेंडर सर्किट प्रवेश

KQ2E06-00

6

मानक सोलेनोइड वाल्व सर्किट (सर्वात लोकप्रिय)

KQ2E08-00

8

उच्च-प्रवाह सिलेंडर सर्किट

KQ2E10-00

10

मुख्य एअर लाइन बल्कहेड

KQ2E12-00

12

मुख्य वायु स्रोत प्रवेश

KQ2E16-00

16

मोठा प्रवाह मुख्य पाइपलाइन

3.2 कॉम्पॅक्ट मिनी ड्युअल-ट्यूब बल्कहेड युनियन (KQ2EXX-00J)

  रचना वैशिष्ट्ये:

     • सूक्ष्म उपकरणे आणि पातळ पॅनेल्स, लहान एकूण लांबी आणि लहान धागा व्यास वि मानक आवृत्तीसाठी ऑप्टिमाइझ केलेले सूक्ष्म डिझाइन

     • पातळ पॅनेल आणि घट्ट इंस्टॉलेशन स्पेस, दाट वायरिंग परिस्थितीसाठी योग्य

     • मानक मॉडेल प्रमाणेच कार्यप्रदर्शन पॅरामीटर्स, फक्त भौतिक आकार कमी केला आहे

मॉडेल

ट्यूब OD ΦD (मिमी)

ठराविक अर्ज

KQ2E02-00J

2

अल्ट्रा-मिनी सिलेंडर / सेन्सर बल्कहेड

KQ2E23-00J

3.2

सूक्ष्म उपकरणांसाठी दाट वायरिंग

KQ2E04-00J

4

लहान उपकरणांवर कॉम्पॅक्ट पॅनेल

KQ2E06-00J

6

पातळ नियंत्रण कॅबिनेट / उपकरणे पॅनेल

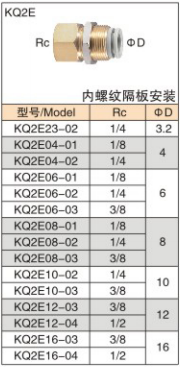

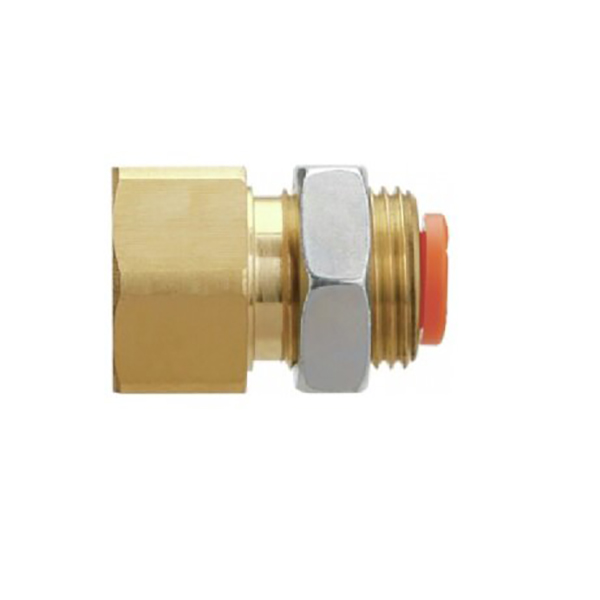

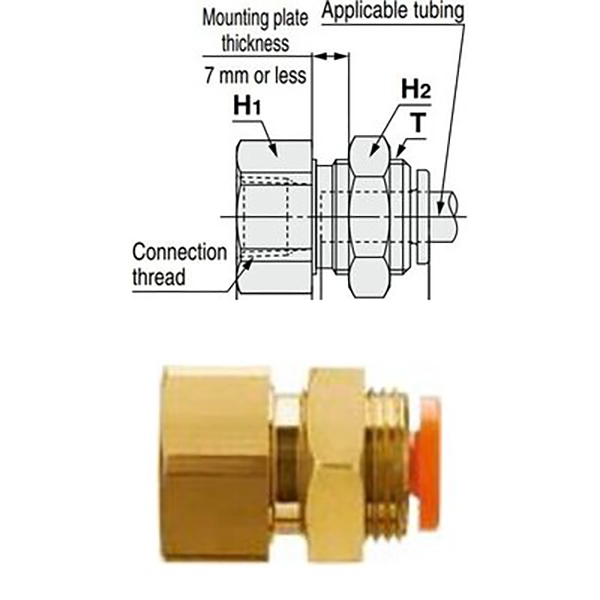

3.3 स्त्री थ्रेड टू ट्यूब बल्कहेड युनियन (KQ2EXX-YY)

  रचना वैशिष्ट्ये:

     • एक टोकाचा आरसी फिमेल थ्रेड (सोलेनॉइड व्हॉल्व्ह, सिलेंडर, व्हॉल्व्ह आयलंड पॅनेलच्या आत कनेक्ट करा), दुसरे टोक बाह्य टयूबिंगसाठी पुश-इन पोर्ट

     • पॅनेल प्रवेश आणि फिक्सिंगसाठी थ्रेडेड विभाग आणि लॉक नटसह येतो. इंस्टॉलेशनची जाणीव करा: अंतर्गत थ्रेडेड वाल्व + बाह्य वायु ट्यूब

     • थ्रेड पोर्ट थेट मानक थ्रेडेड वाल्व्हशी जुळतो; फक्त पुश-इन पोर्ट नीट वायरिंग आणि अँटी-मिसऑपरेशनसाठी पॅनेलच्या बाहेर उघडलेले आहे

मॉडेल

आरसी स्त्री धागा

ट्यूब OD ΦD (मिमी)

ठराविक अर्ज

KQ2E04-01

Rc1/8

4

लहान सोलेनोइड वाल्व पॅनेल माउंट

KQ2E06-01

Rc1/8

6

मानक सोलेनोइड वाल्व पॅनेल माउंट (सर्वात लोकप्रिय)

KQ2E06-02

Rc1/4

6

मध्यम दाब सिलेंडर पॅनेल सर्किट

KQ2E08-02

Rc1/4

8

उच्च प्रवाह सिलेंडर पॅनेल सर्किट

KQ2E10-03

Rc3/8

10

उच्च दाब सिलेंडर पॅनेल सर्किट

KQ2E12-04

Rc1/2

12

मुख्य वायु स्रोत वाल्व बेट पॅनेल माउंट


4. सामान्य तांत्रिक तपशील (संपूर्ण मालिका)

आयटम

पॅरामीटर

लागू द्रव

संकुचित हवा, व्हॅक्यूम, स्वच्छ पाणी (नॉन-फ्रीझिंग)

ऑपरेटिंग प्रेशर

-100kPa (व्हॅक्यूम) ~ 1.0MPa

स्फोट दाब

3.0MPa @ 23℃

तापमान श्रेणी

-5℃ ~ +60℃ (पाणी: 0~40℃)

सुसंगत ट्यूबिंग

PU ट्यूब, नायलॉन ट्यूब, सॉफ्ट नायलॉन ट्यूब, FEP / PFA PTFE ट्यूब

साहित्य

पुश-इन बॉडी: पांढरे पीबीटी अभियांत्रिकी प्लास्टिक, प्रभाव आणि गंज प्रतिरोधक
जबडा: SUS304 स्टेनलेस स्टील, अँटी-पुल-ऑफ
सील: एनबीआर नायट्रिल रबर, तेल प्रतिरोधक आणि वृद्धत्वविरोधी, विश्वसनीय व्हॅक्यूम सीलिंग
थ्रेड लॉक नट: निकेल-प्लेटेड पितळ, गंज प्रतिरोधक, असेंब्ली दरम्यान जप्तीविरोधी


5. निवड आणि स्थापना मार्गदर्शक तत्त्वे

  निवड मार्गदर्शक

     • कंट्रोल कॅबिनेट / उपकरणे पॅनेलद्वारे एअर ट्यूब, दोन्ही बाजूंच्या नळ्या → KQ2EXX-00

     • सोलेनोइड / सिलेंडर पॅनेलच्या आत बसवलेले, ट्यूब बाहेर → KQ2EXX-YY

     • सूक्ष्म उपकरणे / पातळ पॅनेल, मर्यादित घट्ट जागा → KQ2EXX-00J


  स्थापना नोट्स

  १. पॅनेल भोक आकार शिफारस:
     •Φ4Φ6 ट्यूब: शिफारस केलेले भोक व्यास Φ15 मिमी
     •Φ8Φ10 ट्यूब: शिफारस केलेले भोक व्यास Φ20 मिमी
     •Φ12Φ16 ट्यूब: शिफारस केलेले भोक व्यास Φ24 मिमी

  2. पॅनेल जाडी मर्यादा: मानक आवृत्ती ≤7 मिमी; कॉम्पॅक्ट J आवृत्ती ≤5 मिमी

  3. ट्यूब तयार करणे: नळ्या सपाट आणि बुरशी-मुक्त कट करा. गळती रोखण्यासाठी ऐकण्यायोग्य क्लिक होईपर्यंत पूर्णपणे घाला.

  4. नट फास्टनिंग: पॅनेलमधून गेल्यानंतर पुरवठा केलेला लॉक नट घट्ट करून सुरक्षित करा; प्रकार A (इंटिग्रेटेड गॅस्केट सील) साठी PTFE टेप आवश्यक नाही.

  ५. व्हॅक्यूम ऍप्लिकेशन: स्थिर व्हॅक्यूम धारणासाठी NBR सीलसह टाइप A निवडा.


6. समान मॉडेलसह तुलना

मॉडेल

रचना

मूळ उद्देश

फरक

KQ2E

बल्कहेड युनियन

पॅनेल प्रवेश, आत आणि बाहेरील संलग्न दरम्यान एअर सर्किट संक्रमण

पॅनेल माउंटिंगसाठी लॉक नटसह सुसज्ज

KQ2H

सरळ युनियन

इनलाइन ट्यूब कनेक्शन

कोणताही थ्रेडेड विभाग नाही, पॅनेलद्वारे निश्चित केला जाऊ शकत नाही

KQ2L

90° कोपर

उजव्या कोनाची दिशा बदलणे

पॅनेल प्रवेश स्थापनेसाठी डिझाइन केलेले नाही


7. ठराविक अनुप्रयोग

     • कंट्रोल कॅबिनेट बल्कहेड: KQ2E06-00 बाह्य सिलेंडर, नीटनेटके वायरिंग जोडण्यासाठी कॅबिनेटमधून अंतर्गत ट्यूबिंग पास करते

     • सोलेनोइड व्हॉल्व्ह पॅनेल माउंटिंग: पॅनेलच्या आत वाल्वसाठी KQ2E06-01A, फक्त पुश-इन पोर्ट बाहेरून उघड, व्यवस्थित आणि अँटी-टच

     • क्लीनरूम विभाजन प्रवेश: स्वच्छ वातावरणाचा भंग न करता स्वच्छ खोली आणि उपकरणांमध्ये सीलबंद एअर लाइन प्रवेश

     • कॉम्पॅक्ट उपकरणांसाठी दाट वायरिंग: मल्टी-सर्किट लेआउटसाठी जागा वाचवण्यासाठी छोट्या मशिनरीवरील पातळ पॅनेलसाठी KQ2E04-00J
