KQ2D मालिका शाखा टी पुश-इन फिटिंग्ज

SOLH KQ2D मालिका Y-प्रकार शाखा टी पुश-इन फिटिंग्स | SMC KQ2D समतुल्य वायवीय 1-टू-2 स्प्लिटर

ब्रँड: SOLH by Richge Technology | KQ2D Y-प्रकार वन-टच वायवीय टी फिटिंग्ज

1. उत्पादन विहंगावलोकन

     KQ2D मालिका ही SOLH फुल KQ2 वायवीय वन-टच फिटिंग फॅमिलीशी संबंधित Y-प्रकारची शाखा टी पुश-इन फिटिंग आहे. टूल-फ्री पुश-टू-कनेक्ट डिझाइनचा अवलंब करून, ते ऑटोमेशन वायवीय प्रणालींसाठी दोन समांतर एअर सर्किट्समध्ये एक वायु स्रोत कार्यक्षमतेने विभाजित करते.

     स्ट्रक्चरल वर्गीकरण: Y-आकाराची द्विभाजित 1-इन 2-आउट रचना, तीन प्रकारांमध्ये उपलब्ध: समान व्यासाची ट्यूब Y टी, इम्पीरियल टेपर R थ्रेड Y टी आणि मेट्रिक फाइन M थ्रेड Y टी.

     साहित्य आणि सुसंगतता: उच्च-शक्तीचे PBT शरीर, स्टेनलेस स्टील टिकवून ठेवणारे पंजे, NBR नायट्रिल रबर सीलिंग रिंग. PU पॉलीयुरेथेन ट्यूब आणि PA नायलॉन ट्यूबसह सुसंगत, संकुचित हवा सकारात्मक दाब आणि व्हॅक्यूम नकारात्मक दाब पाइपलाइनसाठी दुहेरी उद्देश.

2. संपूर्ण मॉडेल वर्गीकरण आणि तपशील सूची

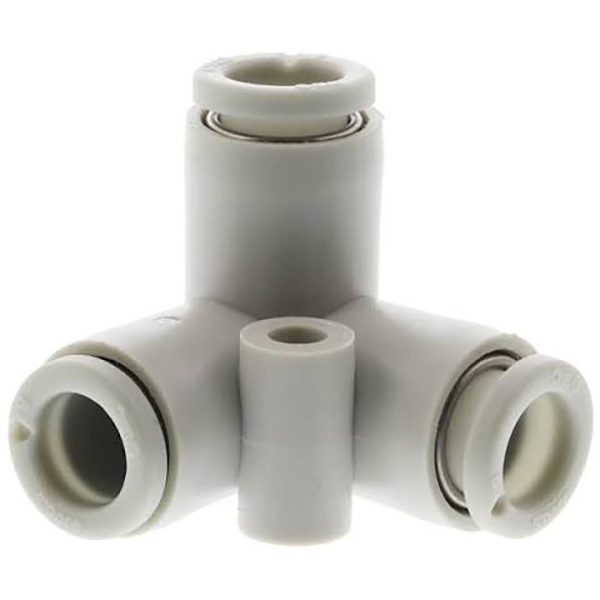

2.1 समान व्यास Y टी (KQ2Dxx-00, थ्रेडलेस 3-वे समान आकार)

तिन्ही पोर्ट समान-विशिष्ट पाइपलाइन प्रणालींमध्ये संतुलित 1-ते-2 हवा वितरणासाठी समान ट्यूब व्यास, थ्रेडलेस डिझाइनचा अवलंब करतात.

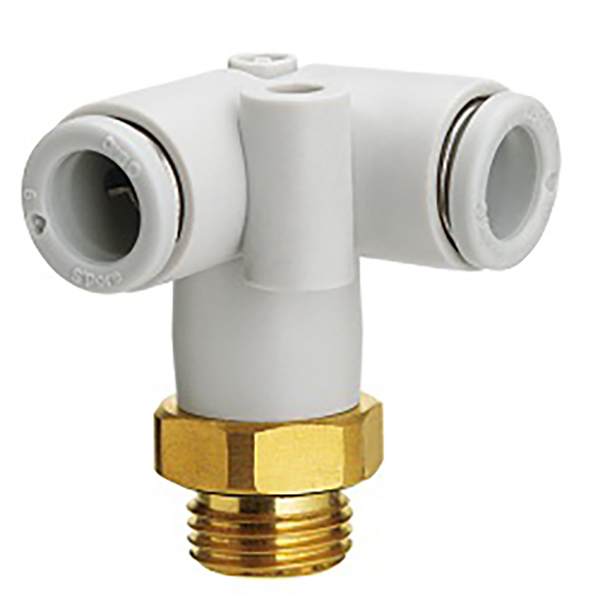

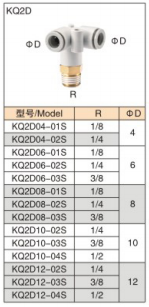

2.2 इम्पीरियल टेपर मेल थ्रेड आर वाई टी (तळाशी थ्रेड इनलेट, ड्युअल ट्यूब आउटलेट)

एअर सोर्स इनलेटसाठी बॉटम इम्पीरियल आर टेपर मेले थ्रेड, ट्यूब कनेक्शनसाठी शीर्ष दोन समांतर पुश-इन पोर्ट, थ्रेडेड इन्स्टॉलेशन आणि फिक्स्ड एअर सोर्स ब्रँचिंगसाठी योग्य.

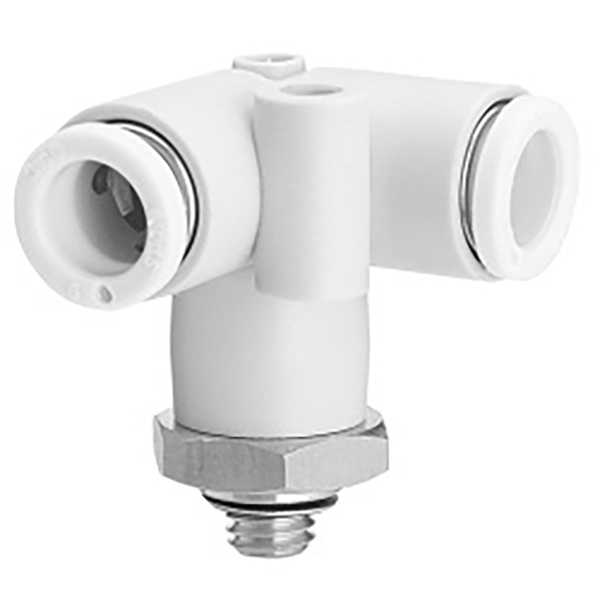

2.3 मेट्रिक फाइन मेल थ्रेड MY Tee (तळाशी M थ्रेड इनलेट, ड्युअल ट्यूब आउटलेट्स)

तळाशी सुस्पष्टता मेट्रिक दंड पुरुष धागा, लघु वायवीय मॉड्यूल आणि लहान-स्पेस ऑटोमेशन उपकरणे पाईपिंगसाठी संक्षिप्त रचना.

3. तांत्रिक तपशील

4. अनुप्रयोग परिस्थिती

     • स्वयंचलित उत्पादन लाइन आणि फिक्स्चर वायवीय सर्किट्ससाठी 1-ते-2 वायु स्रोत वितरण

     • रोबोटिक एंड इफेक्टर व्हॅक्यूम सिस्टमसाठी ड्युअल सक्शन कप सिंक्रोनस एअर सप्लाय

     • ड्युअल-सिलेंडर सिंक्रोनस ऑपरेशनसाठी समांतर पाइपलाइन विभाजन

     • अरुंद-स्पेस वायवीय उपकरणांसाठी कॉम्पॅक्ट आणि नीटनेटके टयूबिंग रूटिंग

5. निवड मार्गदर्शक: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-प्रकार टी: दोन समांतर आउटलेटसह गुळगुळीत Y-आकाराचे द्विभाजन स्वीकारते. कमी एअरफ्लो टर्ब्युलन्स आणि कमी दाब कमी करण्याची वैशिष्ट्ये, अधिक संतुलित एअरफ्लो वितरण प्रदान करते. अरुंद इंस्टॉलेशन स्पेस आणि समान बाजूच्या समांतर टयूबिंग राउटिंगसाठी ऑप्टिमाइझ केलेले, ड्युअल सिंक्रोनस सक्शन कप आणि ड्युअल-सिलेंडर सिस्टमसाठी पूर्णपणे अनुकूल.

     • KQ2T T-प्रकार टी: उभ्या पार्श्व शाखांसह क्लासिक ऑर्थोगोनल टी-आकाराची रचना. मानक 90° उभ्या लॅटरल पाइपलाइन डायव्हर्शनसाठी डिझाइन केलेले, नियमित मशीन लेआउट आणि मुख्य पाइपलाइन लॅटरल ब्रँचिंग परिस्थितींसाठी आदर्श.

     • निवड टीप: निवडाKQ2D अरुंद जागा आणि समान बाजूच्या समांतर पसरलेल्या नळ्यांसाठी; निवडाKQ2T उभ्या पार्श्व पाइपलाइन आउटलेट आणि पारंपारिक उजव्या-कोन शाखा लेआउटसाठी.
