JA/JB/JC/JS मालिका फ्लोटिंग जॉइंट

SOLH JA/JB/JC/JS मालिका फ्लोटिंग जॉइंट | SMC समतुल्य वायवीय रॉड एंड कनेक्टर

ब्रँड: SOLH by Richge Technology | एसएमसी स्टँडर्ड फ्लोटिंग जॉइंट, डायरेक्ट रिप्लेसमेंट

1. उत्पादन विहंगावलोकन

  फ्लोटिंग जॉइंट सिलेंडर पिस्टन रॉड आणि लोड दरम्यान लवचिक उच्चार म्हणून कार्य करते. त्याचे मुख्य कार्य माउंटिंग चुकीचे संरेखन आणि समांतरता त्रुटी शोषून घेणे आहे. हे पिस्टन रॉडचे साइड थ्रस्टपासून संरक्षण करते, वाकणे, असामान्य पोशाख आणि जॅमिंग जोखीम कमी करते. ऑटोमेशन यंत्रसामग्रीसाठी ही एक मानक आवश्यक ऍक्सेसरी आहे.

2. चार मालिका वर्गीकरण आणि फरक

3. सामान्य तांत्रिक तपशील

   स्विंग एंगल: JA/JB/JS साठी ±5°; ±10° पर्यंत निवडलेले JC मॉडेल

   अनुमत ऑफसेट: 0.5~1 मिमी (JA); 0.5 मिमी (JB/JC/JS)

     • ऑपरेटिंग तापमान: -5~+70℃ (मानक); -10~+120℃ (स्टेनलेस स्टील जेएस)

     • थ्रेड आकार: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, सिलेंडर बोरशी जुळलेले

     • कार्यरत दबाव: वायवीय साठी ≤1 MPa; हेवी-ड्यूटी हायड्रॉलिक आवृत्त्यांसाठी ≤3.5 MPa

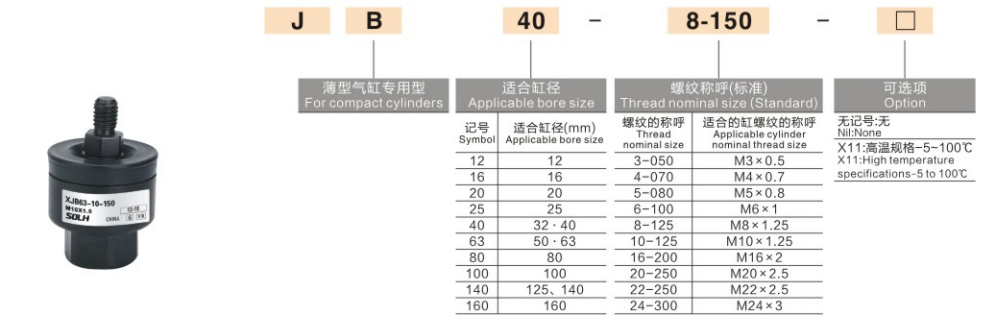

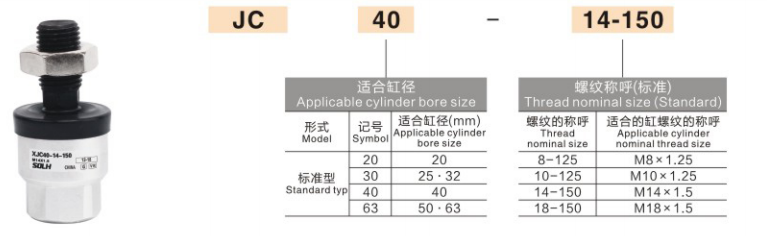

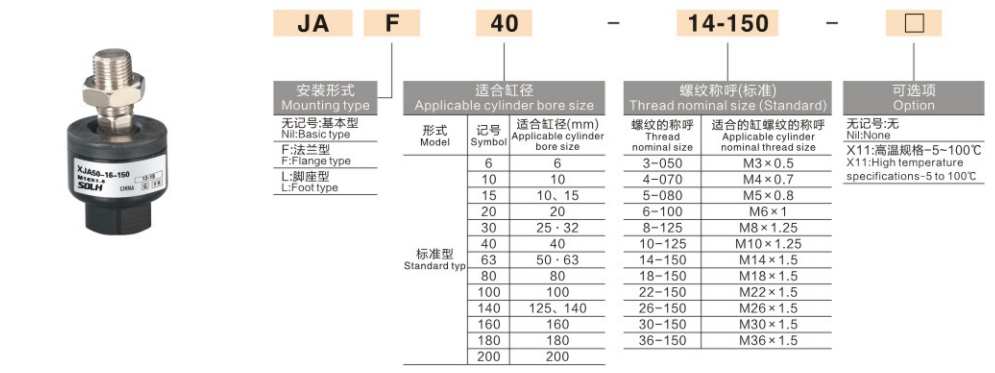

4. मॉडेल कोड स्पष्टीकरण आणि उदाहरणे

  संदर्भ म्हणून JA20-8-100 / JB16-6-080 घ्या:
  उपसर्ग JAJB/JC/JS = मालिका प्रकार
  पहिला क्रमांक (२०/१६): जुळलेला सिलेंडर बोर Φ२० / Φ१६
  2रा क्रमांक (86): पिस्टन रॉड धागा M8×1.25 / M6×1.0
  प्रत्यय (100080): माउंटिंग डायमेंशन / रॉड कोड, मानक एकूण लांबीशी संबंधित आहे

5. 3-चरण निवड मार्गदर्शक

  १. सिलेंडर प्रकारानुसार मालिका निवडा
     मानक सिलेंडर (SC  SI / CP96) → JA, सामान्य प्राधान्य
     पातळ सिलेंडर (CQ2  CDQ2) → JB, संक्षिप्त जागा
     मायक्रो सिलेंडर  अल्ट्रा-टाइट लेआउट → JC अल्ट्रा-शॉर्ट

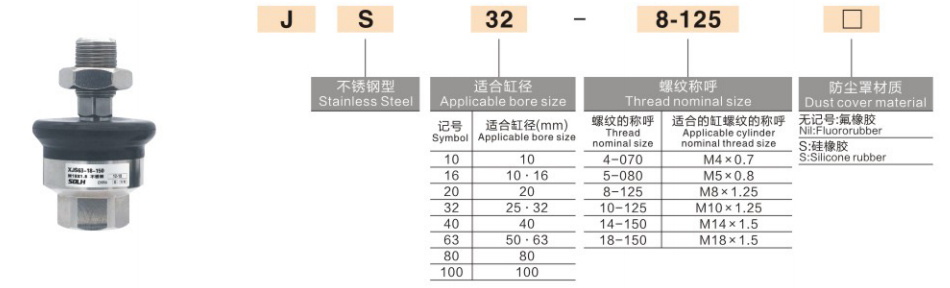

     अन्न  वैद्यकीय / ओले / संक्षारक वातावरण → JS स्टेनलेस स्टील

  2. धागा आणि बोअरचा आकार जुळवा
     पिस्टन रॉड थ्रेड (M5  M8 / M10 इ.) आणि सिलेंडर बोअरची पुष्टी करा. टीप: वेगवेगळ्या ब्रँड्सच्या समान बोरमध्ये भिन्न धाग्यांचे वैशिष्ट्य असू शकते, नेहमी वास्तविक सिलेंडरच्या रेखांकनासाठी सत्यापित करा.

  3. लोड आणि कामाची स्थिती जुळवा
     मानक वायवीय: मानक मालिका ठीक आहे

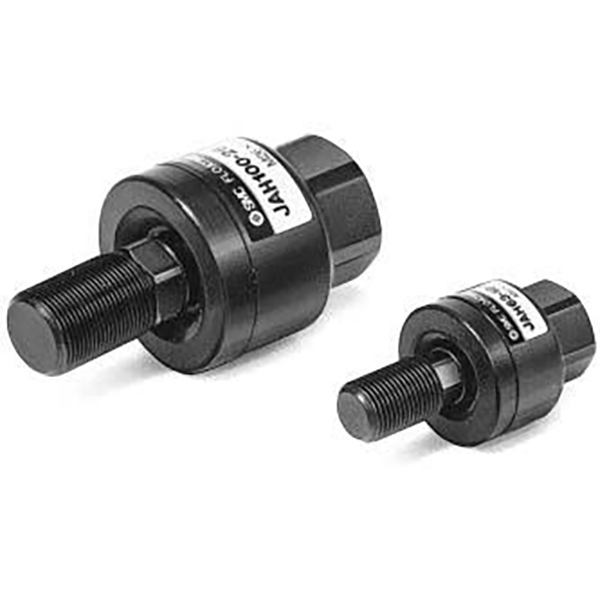

     हेवी लोड हायड्रॉलिक: समर्पित हेवी-ड्यूटी फ्लोटिंग जॉइंट निवडा (सामान्य JA नाही)
     उच्च वारंवारता परस्पर: दीर्घ सेवा आयुष्यासाठी धूळ कव्हर आवृत्तीला प्राधान्य द्या

6. स्थापना आणि ऑपरेशन नोट्स

     • पिस्टन रॉडवर थ्रेडिंग करण्यापूर्वी डस्ट कॅप काढा, कॅप क्रश होऊ नये म्हणून असेंबलीनंतर पुन्हा स्थापित करा.

     • थ्रेड्सवर कमी प्रमाणात ॲनारोबिक थ्रेड लॉकर लावा. PTFE टेप निषिद्ध आहे; मोडतोड बॉल जॉइंट जाम करू शकते.

     • निर्दिष्ट घट्ट टॉर्कचे अनुसरण करा. ओव्हर-टाइटिंग बॉल जॉइंट लॉक करते आणि फ्लोटिंग फंक्शन अक्षम करते.

     • स्टिकिंगशिवाय मुक्त हालचालीची पुष्टी करण्यासाठी स्थापनेनंतर स्वहस्ते स्विंग करा.

7. SOLH रिप्लेसमेंट स्टेटमेंट

     SOLH JA/JB/JC/JS फ्लोटिंग जॉइंट्स SMC मॉडेल कोडिंग, आयाम आणि कार्यप्रदर्शन तपशीलांचे पूर्णपणे पालन करतात. आयात केलेल्या भागांसाठी थेट ड्रॉप-इन रिप्लेसमेंट, स्पर्धात्मक किंमत आणि कमी लीड टाइमसह, मोठ्या प्रमाणात उपकरणांच्या किंमती कमी करण्यासाठी आदर्श.
