AKH/AKB मालिका क्विक-कनेक्ट चेक वाल्व

SOLH AKH/AKB स्लीव्ह-प्रकार क्विक-कनेक्ट चेक वाल्व, पुश-इन फिटिंगसह एकत्रित वायवीय वन-वे व्हॉल्व्ह. व्हॅक्यूम अँटी-बॅकफ्लो आणि सिलेंडर प्रेशर होल्डिंगसाठी अल्ट्रा-लो 5kPa क्रॅकिंग प्रेशर. ड्युअल ट्यूब कनेक्शनसाठी AKH, पोर्ट संरक्षणासाठी AKB थ्रेडेड स्लीव्ह. SUS304 जबड्यांसह PBT शरीर, व्हॅक्यूम जनरेटर सर्किट्समध्ये मोठ्या प्रमाणावर वापरले जाते. रिचज विश्वसनीय वायवीय बॅकफ्लो स्टॉप घटक म्हणून स्टॉक केलेले नॉन रिटर्न वाल्व्ह पुरवते.

चौकशी पाठवा

उत्पादन वर्णन

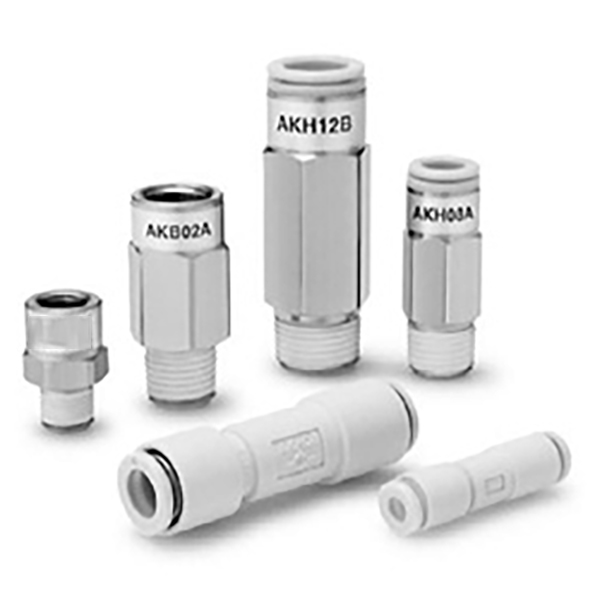

SOLH AKH / AKB मालिका क्विक-कनेक्ट चेक वाल्व (स्लीव्ह प्रकार)

ब्रँड: SOLH by Richge Technology | एकात्मिक वन-वे वाल्व + पुश-इन फिटिंग

1. उत्पादन विहंगावलोकन

AKH / AKB मालिका एक एकीकृत घटक संयोजन आहेझडप + द्रुत पुश-इन फिटिंग तपासा, वायवीय सर्किट्समध्ये बॅकफ्लो प्रतिबंध, दाब होल्डिंग आणि व्हॅक्यूम कट-ऑफसाठी डिझाइन केलेले. कॉम्पॅक्ट आकार, जलद स्थापना आणि अल्ट्रा-लो क्रॅकिंग दाब.

AKH आणि AKB मधील मुख्य फरक

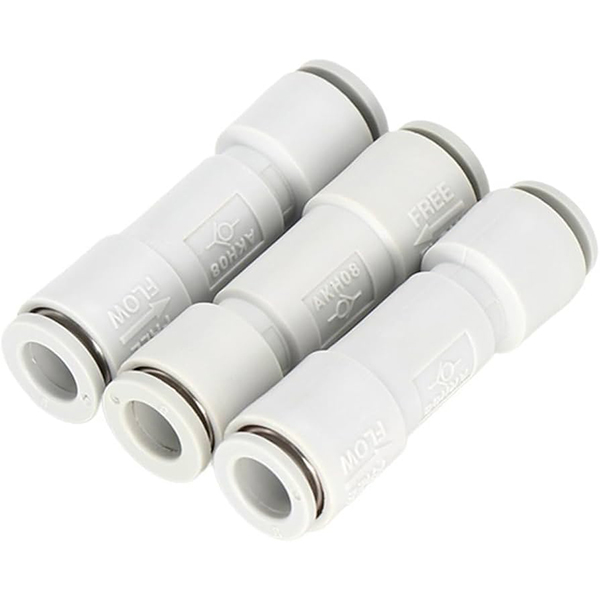

AKH: ड्युअल पुश-इन पोर्ट स्ट्रेट स्लीव्ह प्रकार, एअर टयूबिंगसाठी दोन्ही बाजू (Φ4 ~ Φ12).

AKB: थ्रेडेड पोर्ट्समधील अँटी-बॅकफ्लोसाठी एक पुरुष धागा + एक महिला धागा स्लीव्ह प्रकार

• AKB‑A: प्रवाह दिशा → पुरुष धागा → स्त्री धागा

• AKB‑B: प्रवाह दिशा → स्त्री धागा → पुरुष धागा

2. मुख्य वैशिष्ट्ये

१. अल्ट्रा-लो क्रॅकिंग प्रेशर:0.005 MPa (5 kPa), व्हॅक्यूम सिस्टमसाठी योग्य (-100 kPa ~ 1 MPa)

2. उच्च प्रवाह दर: कमी प्रवाह प्रतिरोधासह मोठे प्रभावी क्रॉस-सेक्शनल क्षेत्र

3. पुश-इन क्विक फिटिंग: PU / PA नायलॉन / सॉफ्ट नायलॉन ट्यूबसह सुसंगत; ट्यूबिंग लॉक झाल्यावर ऐकू येईल असा “क्लिक”

• साहित्य: वाल्व बॉडी पीबीटी / जस्त मिश्र धातु; फिटिंग निकेल-प्लेटेड पितळ; पकडणारा जबडा SUS304 स्टेनलेस स्टील

• कमाल कामाचा दबाव: 1.5 MPa

• ऑपरेटिंग तापमान: -5 ℃ ~ +60 ℃ (आईसिंगची स्थिती नाही)

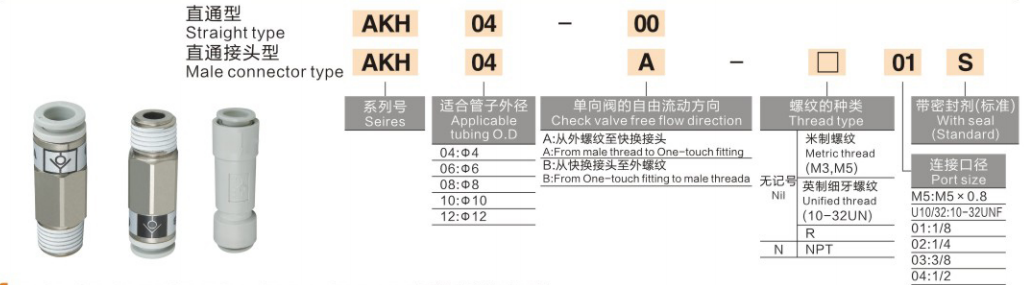

3. मॉडेल कोड व्याख्या आणि उदाहरणे

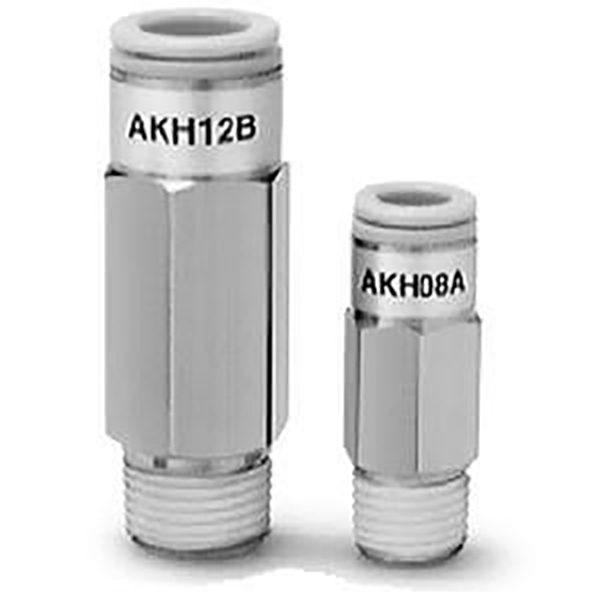

1. AKH (ड्युअल पुश-इन प्रकार)

• AKH06‑00: AKH मालिका, Φ6 ट्यूब, ड्युअल पुश-इन पोर्ट्स (-00 = कोणताही धागा नाही)

• AKH08A‑02S: AKH मालिका, Φ8 ट्यूब, R1/4 पुरुष धागा, पूर्व-लागू धागा सीलंट S

2. AKB (थ्रेडेड स्लीव्ह प्रकार)

• AKB02A‑02S: AKB मालिका, R1/4 थ्रेड, टाइप A प्रवाह दिशा (पुरुष → महिला), प्री-कोटिंग सीलंट S

4. मानक तपशील

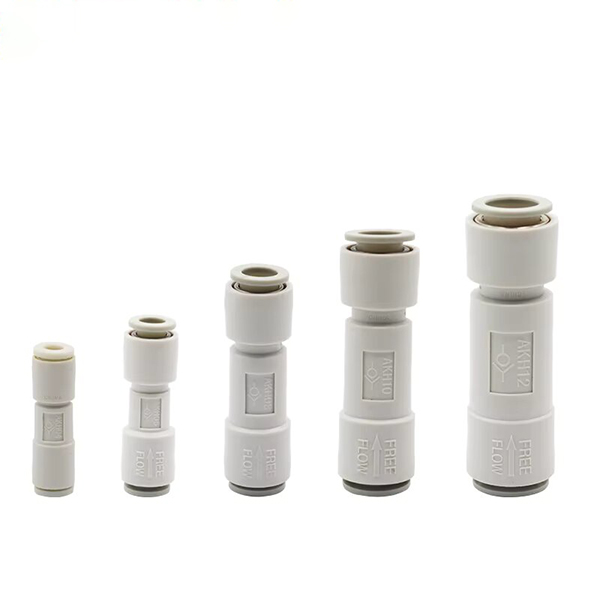

1. AKH - ड्युअल पुश-इन चेक वाल्व

मॉडेल	ट्यूब OD	प्रभावी क्रॉस-सेक्शनल एरिया (mm²)
AKH04‑00	Φ4	2.8
AKH06‑00	Φ6	6.5
AKH08‑00	Φ8	14.0
AKH10‑00	Φ१०	22.0
AKH12‑00	Φ१२	29.0

2. AKB - थ्रेडेड स्लीव्ह चेक वाल्व

मॉडेल	धागा	प्रवाहाची दिशा
AKB01A‑01S	R1/8	पुरुष → स्त्री
AKB02A‑02S	R1/4	पुरुष → स्त्री
AKB03B‑03S	R3/8	स्त्री → पुरुष
AKB04B‑04S	R1/2	स्त्री → पुरुष

5. ठराविक अनुप्रयोग

• सिलेंडर प्रेशर होल्डिंग: लोड बुडणे किंवा वाहणे प्रतिबंधित करा

•. व्हॅक्यूम सर्किट: व्हॅक्यूम गळती टाळा (कमी क्रॅकिंग प्रेशरसाठी आदर्श)

•. ड्युअल पंप इंटरलॉक: कमी-दाब पंपला उच्च-दाब रिव्हर्स फ्लोपासून संरक्षित करा

• शाखा सर्किट अँटी-बॅकफ्लो: एकाधिक ॲक्ट्युएटर्ससाठी स्वतंत्र दाब धारणा

6. इतर चेक वाल्व्हशी तुलना

• AKH / AKB: एकात्मिक द्रुत पुश-इन / स्लीव्ह डिझाइन, कॉम्पॅक्ट आणि जलद माउंटिंग, थेट ट्यूबिंग कनेक्शन

• AK2000 / AK4000: थ्रेड पाईप प्रकार, उच्च प्रवाह क्षमता, पुश-इन पोर्टशिवाय

• AKP: अवशिष्ट दाब आरामसह, सुरक्षित वायवीय सर्किट्ससाठी समर्पित
