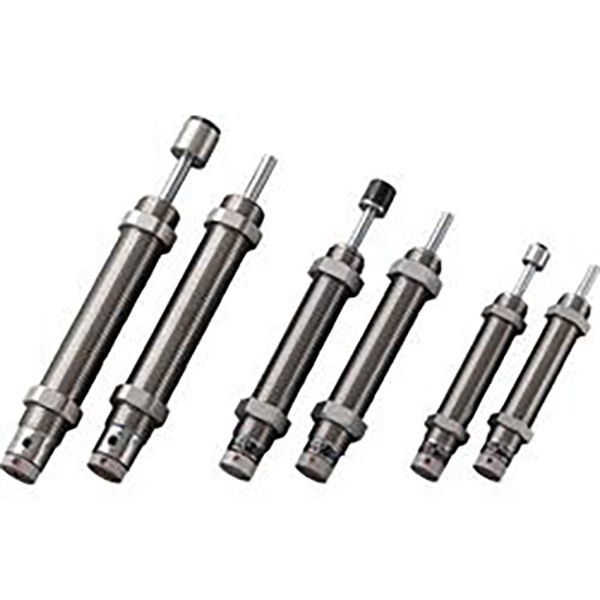

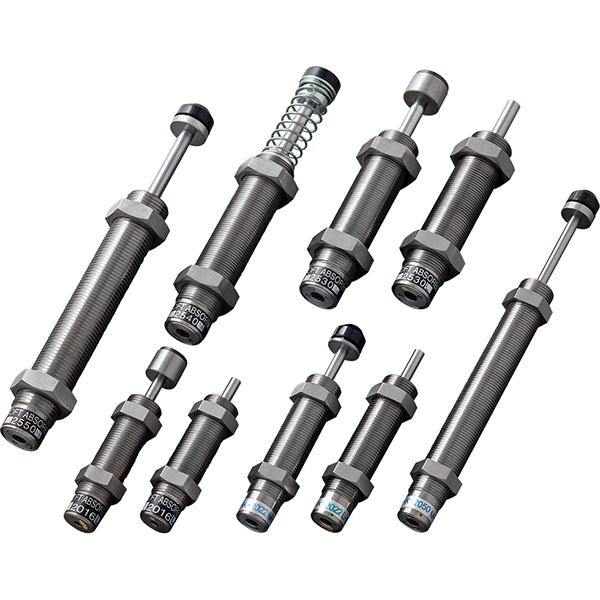

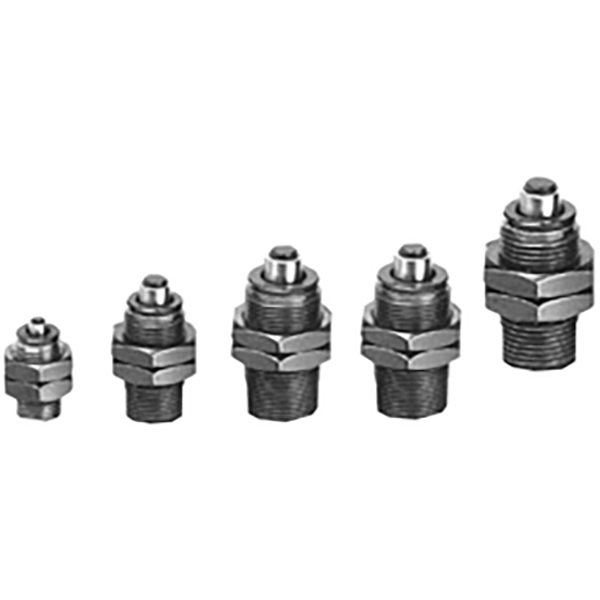

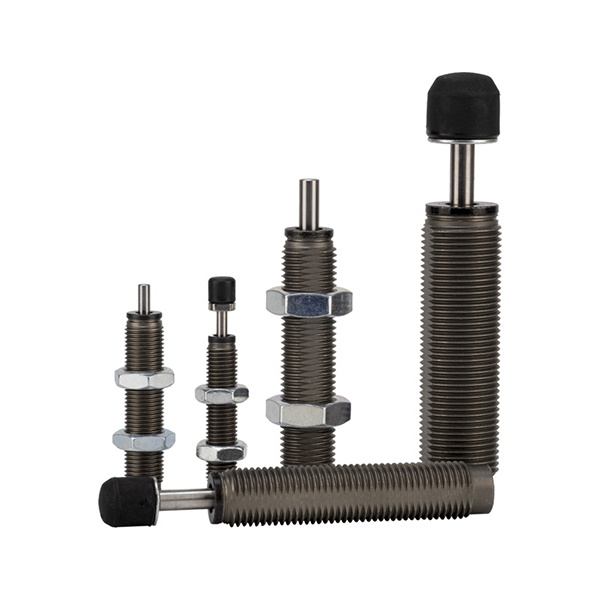

RB RBQ मालिका नॉन-ॲडजस्टेबल हायड्रोलिक शॉक शोषक

SOLH RB मालिका नॉन-ॲडजस्टेबल हायड्रोलिक शॉक शोषक | एसएमसी स्टँडर्ड रिप्लेसमेंट डँपर

ब्रँड: SOLH by Richge Technology | SMC RB समतुल्य स्थिर ओरिफिस हायड्रोलिक शॉक शोषक

1. उत्पादन विहंगावलोकन

  SOLH RB मालिका आहेतनॉन-समायोज्य हायड्रॉलिक शॉक शोषक SMC मानकांचे अनुसरण करा. हे अंतर्गत सच्छिद्र थ्रॉटलिंग स्ट्रक्चरद्वारे प्रभाव गतिज उर्जेचे उष्णता उर्जेमध्ये रूपांतरित करते. कोणतेही समायोजन आवश्यक नाही, थेट स्थापनेसाठी तयार आहे. एंड-ऑफ-स्ट्रोक बफरिंग, आवाज कमी करणे आणि एअर सिलेंडर्सची टक्कर विरोधी, रेखीय स्लाइड्स आणि रोटरी यंत्रणा यासाठी मोठ्या प्रमाणावर वापरले जाते.

2. मुख्य वैशिष्ट्ये

     • समायोजन आवश्यक नाही: अंगभूत मल्टी-स्टेज थ्रॉटलिंग, एक-वेळच्या स्थापनेनंतर कमी-स्पीड लाइट लोडपासून हाय-स्पीड हेवी लोडपर्यंत स्थिर कामगिरी.

     • कॉम्पॅक्ट डिझाइन: थ्रेडेड माउंटिंगसह लहान शरीर. रोटरी ॲक्ट्युएटर्समधून स्विंग एनर्जी शोषून घेण्यास सक्षम, ±5° पर्यंत माउंटिंग चुकीचे संरेखन करण्यास अनुमती द्या.

     • कठोर गृहनिर्माण: अतिरिक्त कठोर मर्यादेशिवाय यांत्रिक स्टॉप म्हणून काम करू शकते. अंगभूत रिटर्न स्प्रिंग.

     • दीर्घ सेवा जीवन: धूळ संरक्षणासाठी तेल सीलसह पूर्णपणे बंद बांधकाम. प्रभाव गती श्रेणी: 0.05 ~ 5 मी/से.

3. SOLH उप-मालिका वर्गीकरण

4. लोकप्रिय RB/RBC मॉडेल संदर्भ सारणी

मॉडेल	धागा	स्ट्रोक (मिमी)	शोषण ऊर्जा (J)	शिफारस केलेला अर्ज
RB0604	M6×0.75	4	0.5～0.98	सूक्ष्म सिलेंडर, लघु स्लाइड टेबल
RB0805	M8×1.0	5	1.96	Φ6～Φ12 एअर सिलेंडर
RB1006	M10×1.0	6	3.92	Φ१६～Φ20 एअर सिलेंडर
RB1412	M14×1.5	12	19.6	Φ32～Φ40 एअर सिलेंडर
RB2015	M20×1.5	15	58.8	Φ50～Φ63 एअर सिलेंडर
RB2725	M27×1.5	25	147	Φ८०～Φ125 एअर सिलेंडर

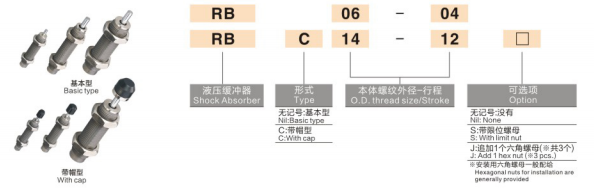

5. मॉडेल कोडिंग नियम

  उदाहरण: RB1412
    • RB = मानक मालिका हायड्रोलिक शॉक शोषक
    • १४ = थ्रेड आकार M14×1.5
    •१२ = बफर स्ट्रोक 12 मिमी

6. निवड मार्गदर्शक तत्त्वे

     • शोषण उर्जेची गणना करा: E = ½mv² + थ्रस्ट × स्ट्रोक. एक मॉडेल निवडा ज्याचे रेट केलेले ऊर्जा ≥ गणना केलेले मूल्य.

     • स्ट्रोक व्यवस्थित जुळवा: बफर स्ट्रोक बॉटमिंग इफेक्ट टाळण्यासाठी मूव्हिंग मॅकेनिझमच्या एकूण प्रवासापेक्षा लहान असणे आवश्यक आहे.

     • प्रभाव गती: मानक कार्य श्रेणी 0.05～५ मी/से. अल्ट्रा-हाय स्पीड ऍप्लिकेशन्ससाठी प्रबलित आवृत्तीसाठी आमच्याशी संपर्क साधा.

     • पर्यावरण निवड: द्रव / ओले वातावरण कापण्यासाठी आरबीएल निवडा; प्रचंड धुळीच्या परिस्थितीसाठी टोपीसह RBC निवडा.

     • चुकीचे संरेखन मर्यादा: कमाल स्वीकार्य विक्षिप्त कोन ≤5°. चुकीचे संरेखन या मूल्यापेक्षा जास्त असल्यास फ्लोटिंग जॉइंट स्थापित करा.

7. स्थापना आणि खबरदारी

     • थ्रेड्सवर कमी प्रमाणात ॲनारोबिक थ्रेड लॉकर लावा. PTFE टेप वापरू नका, ज्यामुळे थ्रॉटलिंग छिद्र ब्लॉक होऊ शकते.

     • अँटी-लूझिंगसाठी दोन हेक्स लॉक नट आणि एक स्टॉप नट पुरवले जाते.

     • क्षैतिज, अनुलंब किंवा कोणत्याही कोनात माउंट करण्यायोग्य; पिस्टन रॉडला प्रभावाच्या दिशेने तोंड द्यावे लागते.

     • ऑपरेटिंग तापमान: −10℃ ~ +80℃. कमी तापमानात आयसिंग टाळा.

8. SOLH बदली फायदा

   SOLH RB मालिका SMC मॉडेल कोड, परिमाण आणि कार्यप्रदर्शन मापदंडांची पूर्णपणे कॉपी करते, आयात केलेल्या डॅम्पर्ससाठी थेट ड्रॉप-इन बदली, स्पर्धात्मक किंमत आणि कमी लीड टाइमसह, मोठ्या प्रमाणावर उपकरणांच्या किंमती कमी करण्यासाठी आदर्श.
     •RB0805 → AC0805 बदला
     •RB1412 → AC1412 बदला
