ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH
SOLH IS10 मालिका ही गैर-संपर्क रीड ट्यूब (ड्राय रीड) यांत्रिक दाब स्विच, मानक वायवीय सर्किट्ससाठी मूलभूत दाब मॉनिटरिंग घटक आहे. साधी कॉम्पॅक्ट संरचना आणि अल्ट्रा-विश्वसनीय लाँग-सायकल कार्यप्रदर्शन वैशिष्ट्यीकृत, हे रिअल-टाइम एअर प्रेशर डिटेक्शन आणि इंटरलॉक सिग्नल आउटपुटसाठी FRL एअर फिल्टर रेग्युलेटर लूब्रिकेटर थ्री-युनिट्ससह मोठ्या प्रमाणावर जुळते.
1. ऑपरेटिंग तत्त्व
-- संकुचित हवा पिस्टनला स्प्रिंग टेंशन विरूद्ध ढकलते, पिस्टनवरील अंगभूत चुंबक चुंबकीय ट्रिगर आणि सर्किट वहन पूर्ण करण्यासाठी रीड ट्यूबच्या जवळ सरकते. जेव्हा हवेचा दाब रीसेट थ्रेशोल्डच्या खाली येतो, तेव्हा स्प्रिंग पिस्टनला मागे ढकलतो, चुंबक रीड ट्यूबपासून दूर जातो आणि सर्किट कट ऑफ होते.
2. कोर स्ट्रक्चरल भाग
-- एकात्मिक स्थायी चुंबकासह पिस्टन: हवेच्या दाबाचे विस्थापन जाणवते
-- रीड ट्यूब (ड्राय रीड स्विच): गैर-संपर्क चुंबकीय क्रिया, शून्य यांत्रिक संपर्क ओरखडा
--प्रेशर ऍडजस्टमेंट स्क्रू: स्क्रू ड्रायव्हरसह मॅन्युअल सेट ट्रिगर थ्रेशोल्ड
-- मेकॅनिकल ग्रॅज्युएटेड व्ह्यूइंग विंडो: MPa युनिटमधील प्रीसेट प्रेशर व्हॅल्यूचे थेट वाचन
|
पॅरामीटर आयटम |
मानक तपशील |
| कमाल ऑपरेटिंग प्रेशर |
0.7 MPa |
| समायोज्य दाब श्रेणी |
मानक: 0.1 ~ 0.4 एमपीए; पर्यायी विस्तृत श्रेणी: 0.1 ~ 0.6 MPa |
| हिस्टेरेसिस डेड बँड |
≤ ०.०८ एमपीए |
| स्थिती अचूकतेची पुनरावृत्ती करा |
±0.05 MPa |
| संपर्क रेटिंग |
1A, AC/DC 100V अंतर्गत लागू |
| विद्युत सेवा जीवन |
5 दशलक्ष स्विचिंग सायकल |
| संरक्षण ग्रेड |
IP40 डस्टप्रूफ |
| पोर्ट थ्रेड आकार |
R1/8 (मॉडेल IS10-01S) |
| केबल आउटलेट |
मानक 0.5 मी थेट लीड वायर; पर्यायी 3m / 5m विस्तारित केबल |
| सभोवतालचे ऑपरेटिंग तापमान |
-5 ~ 60 ℃ (एअर पाइपलाइनमध्ये आइसिंग नाही) |
भिन्न लेआउट मागण्यांसाठी दोन मुख्य प्रवाहातील स्थापना संरचना:

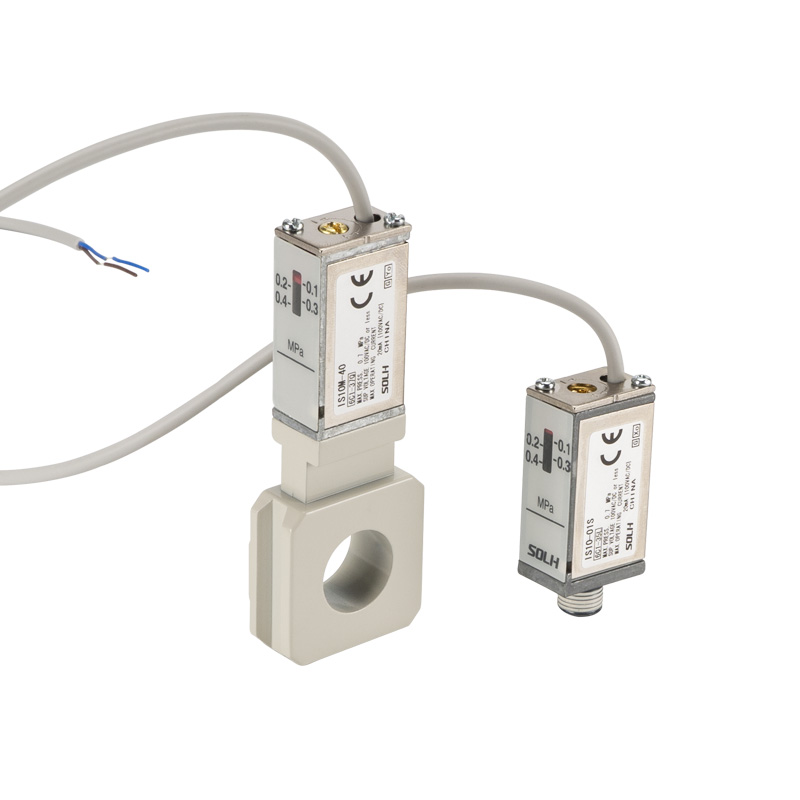

1. इनलाइन थ्रेड माउंट प्रकार (IS10-01S)
-- R1/8 थ्रेड पोर्टद्वारे डायरेक्ट स्क्रू इन्स्टॉलेशन, सिंगल सिलिंडर, सोलेनोइड व्हॉल्व्ह आउटलेट आणि मिनी वैयक्तिक एअर सर्व्हिस युनिटसह सुसंगत.
2. मॅनिफोल्ड बेस माउंट प्रकार (IS10M / IS10E)
-- बाजूला स्क्वेअर क्लॅम्पिंग बेससह सुसज्ज IS10M, अतिरिक्त अडॅप्टर फिटिंगशिवाय SMC मानक एसी मॉड्यूलर FRL तीन-युनिट्सवर थेट क्लिप केले जाऊ शकते, कॅबिनेट अंतर्गत स्थापना जागा वाचवते.
1. शून्य यांत्रिक संपर्क पोशाख
-- संपर्क नसलेल्या चुंबकीय रीड ट्रिगरिंग, संपर्क बिंदूवर इलेक्ट्रिक स्पार्क नाही; IS3000 सारख्या पारंपारिक यांत्रिक सूक्ष्म-संपर्क दाब स्विचपेक्षा 5~10 पट जास्त सेवा जीवन.
2. अंतर्ज्ञानी ऑफलाइन दाब कॅलिब्रेशन
-- साइड बिल्ट-इन MPa ग्रॅज्युएटेड स्केल विंडो, स्क्रू ड्रायव्हरसह सेटिंग स्क्रू समायोजित करा; प्रेशर थ्रेशोल्ड साइटवर वीज पुरवठ्याशिवाय सेट केले जाऊ शकते.
3. युनिव्हर्सल एसी आणि डीसी लोड सुसंगतता
-- 100V च्या खाली असलेल्या सर्व AC/DC व्होल्टेजला सपोर्ट करते, थेट लघु सोलेनोइड वाल्व्ह चालवू शकतात किंवा मध्यवर्ती रिलेशिवाय PLC चे डिजिटल इनपुट टर्मिनल कनेक्ट करू शकतात.
4. सूक्ष्म हलके कॉम्पॅक्ट डिझाइन
-- जुन्या पिढीच्या IS1000 मालिकेपेक्षा 16% हलका आणि 11% लहान व्हॉल्यूम, अत्यंत एकात्मिक अरुंद स्वयंचलित उपकरण लेआउटमध्ये उत्तम प्रकारे बसते.
1. मुख्य वायु स्रोत कमी-दाब निरीक्षण आणि अलार्म
-- FRL तीन-युनिट्सच्या आउटलेटवर स्थापित; वायवीय व्हायब्रेटर्स आणि नॉकिंग हॅमरला अपुऱ्या थ्रस्टच्या नुकसानीपासून वाचवण्यासाठी पुरवठा दाब 0.4MPa पेक्षा कमी झाल्यावर इंटरलॉक अलार्म सिग्नल पाठवते.
2. सिलेंडर पूर्ण-स्ट्रोक स्थिती पुष्टीकरण
-- जेव्हा सिलिंडर पूर्णपणे वाढतो तेव्हा चेंबरचा दाब पुढील उत्पादन स्टेशन क्रियेच्या अनुक्रमिक इंटरलॉकसाठी आउटपुट ट्रिगर सिग्नलच्या प्रीसेट मूल्यापर्यंत वाढतो.
3. व्हायब्रेटर सर्किट सुरक्षा संरक्षण
-- रिअल-टाइम मॉनिटर कार्यरत हवा दाब; थ्रेशोल्डपेक्षा कमी दाब असताना द्रुत एक्झॉस्ट व्हॉल्व्हचा वीज पुरवठा खंडित करा, कमकुवत कंपन शक्तीमुळे व्हायब्रेटर बर्नआउट टाळा.
SOLH IS10 मालिका नॉन-कॉन्टॅक्ट रीड ट्यूब प्रेशर स्विच इनलाइन थ्रेड माउंट आणि FRL मॅनिफोल्ड क्लिप-ऑन व्हेरियंट ऑफर करते, 0.1~0.6MPa ॲडजस्टेबल रेंजसह, 5 दशलक्ष लांब सायकल सर्व्हिस लाइफ आणि ऑफलाइन दाब कॅलिब्रेशन, आदर्श कमी किमतीच्या कॉम्पॅक्ट एअर प्रेशर मॉनिटरिंग सेन्सर, सामान्य सर्कलसाठी ऑटोमॅटिक सर्कल सेन्सर.
