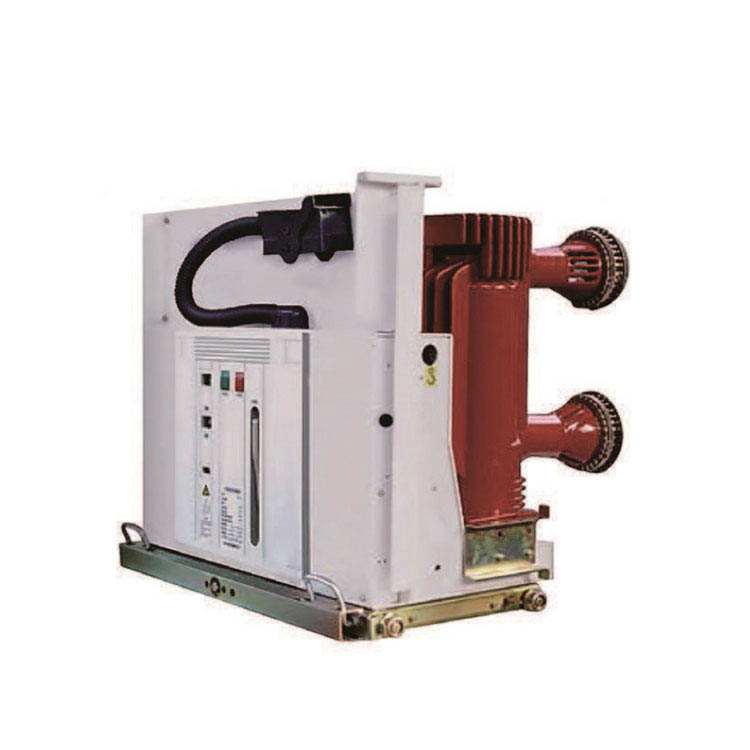

व्हीएसजी -24 एम्बेडेड पोल प्रकार व्हीसीबी ब्रेकर इंडोर सर्किट ब्रेकर 24 केव्ही

व्हीएसजी -24 एम्बेडेड पोल प्रकार व्हीसीबी ब्रेकर इंडोर सर्किट ब्रेकर 24 केव्ही

    ट्रान्सफॉर्मर सबस्टेशन वितरण कॅबिनेट, लो व्होल्टेज कॅबिनेट स्विचगियर, थ्री फेज रॅन्सफॉर्मरसाठी आंतरराष्ट्रीय स्तरावर सक्रिय मध्यम आकाराचा व्यवसाय म्हणून आज ही तत्त्वे आमच्या यशाचा आधार बनवतात. आपल्याला आमचे व्यावसायिक उत्तर 8 तासांच्या आत मिळेल. आमच्यावर विश्वास ठेवा, आपण कधीही हृदय गमावणार नाही. आम्ही औद्योगिकीकरण विकासाच्या कल्पनेसह समाज आणि वापरकर्त्यांची सेवा करतो. आमच्या स्थापनेपासून, आम्ही उच्च-गुणवत्तेची उत्पादने, वाजवी किंमती आणि उत्कृष्ट सेवा असलेल्या बर्‍याच उपक्रमांसह दीर्घकालीन सहकारी संबंध स्थापित केले आहेत.

    एम्बेडेड पोलसह इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकरची व्हीएसजी -24 मालिका तीन फेज एसी 50 हर्ट्झ इनडोअर पॉवर वितरण उपकरणे 24 केव्हीच्या रेट केलेल्या व्होल्टेजसह आहे. हे उद्योग आणि मिंग एंटरप्राइझ, पॉवर प्लांट्स आणि सबस्टेशन या क्षेत्रातील विद्युत उपकरणांचे संरक्षण आणि नियंत्रित करण्यासाठी वापरले जाते.

या प्रकारच्या व्हॅक्यूम सर्किट ब्रेकरचे मुख्य प्रवाहकीय सर्किट एम्बेडेड पोल वापरते, मॉड्यूलर ऑर्गनायझेशन आणि इंटिग्रेटेड एनर्जी स्टोरेज हँडलसह जुळते. एकूणच लेआउट वाजवी आहे, उत्तम प्रकारे ब्रेव्हिटीसह आहे आणि खरोखर मुक्त-देखभाल आणि दीर्घ यांत्रिक आणि विद्युत जीवनाची खरोखर जाणीव आहे.

इनडोअर मागे घेण्यायोग्य व्हॅक्यूम सर्किट ब्रेकर

    इनडोअर मागे घेण्यायोग्य व्हॅक्यूम सर्किट ब्रेकर 12 ~ 24 केव्ही आणि वारंवारता 50/60 हर्ट्ज पर्यंत रेट केलेल्या व्होल्टेजसह तीन-चरण एसी पॉवर सिस्टमसाठी योग्य आहेत. ते मोठ्या प्रमाणात पॉवर प्लांट्स, सबस्टेशन्स, पेट्रोकेमिकल्स, धातुशास्त्र, उत्पादन आणि इतर उद्योग, विमानतळ, निवासी क्षेत्रे इत्यादींमध्ये विद्युत उपकरणांवर नियंत्रण ठेवतात आणि संरक्षण करतात, विशेषत: अशा प्रसंगांसाठी ज्यांना रेट केलेल्या वर्तमान किंवा बहु-सर्किट शॉर्ट-सर्किट करंटमध्ये कालबाह्य ऑपरेट करणे आवश्यक आहे. हे केवायएन 28 किंवा एएमएस प्रकार सारख्या इनडोअर एअर-इन्सुलेटेड स्विचगियरमध्ये स्थापित केले जाऊ शकते.

    सर्किट ब्रेकर परिपक्व एपीजी तंत्रज्ञानाचा बनलेला आहे. व्हीडी 4 टर्मिनल बफरचा अनुप्रयोग हे सुनिश्चित करते की इनडोअर टर्मिनल कोणत्याही ऑपरेटिंग वातावरणात अधिक विश्वासार्ह आहे. व्हीडी 4 जीबी, डीएल, आयईसी, डीआयएन, व्हीडीई आणि इतर प्रगत औद्योगिक देशांच्या मानकांच्या आवश्यकता पूर्णपणे पूर्ण करू शकते.

व्हॅक्यूम सर्किट ब्रेकरमध्ये प्रामुख्याने तीन भाग असतात: व्हॅक्यूम आर्क विझवणे चेंबर, ऑपरेटिंग यंत्रणा, कंस आणि इतर घटक.

1. व्हॅक्यूम आर्क विझविणारा चेंबर

   वेगवेगळ्या प्रकारच्या स्विचनुसार, बाह्य स्क्रीनसह सिरेमिक व्हॅक्यूम आर्क विझविणारे कक्ष, लहान व्हॅक्यूम कमान इंटरमीडिएट सीलबंद कप आकाराचे रेखांशाचा चुंबकीय क्षेत्र आणि अंतर्गत सीलबंद ग्लास बबल आर्क विझविणारे चेंबर असतात. मूलभूत रचना खालीलप्रमाणे आहे:

१) एअरटाईट इन्सुलेशन शेल cor सिरेमिक, ग्लास किंवा मायक्रोक्रिस्टलिन ग्लास एअरटाइट इन्सुलेशन सिलेंडर, एक जंगम शेवटचे कव्हर, एक निश्चित अंत कव्हर, आणि स्टेनलेस स्टील नालीदार पाईप एक व्हॅक्यूम सीलबंद कंटेनर आहे. सीलिंग प्रकारातील कठोर ऑपरेटिंग प्रक्रियेच्या व्यतिरिक्त, हवाईपणा सुनिश्चित करण्यासाठी, सामग्रीमध्ये स्वतःच लहान श्वास घेणे आणि अंतर्गत गॅस सोडणे देखील आवश्यक आहे.

२) प्रवाहकीय प्रणाली □ हे निश्चित प्रवाहकीय रॉड, एक निश्चित चालू असलेल्या कंस पृष्ठभाग, एक निश्चित संपर्क, फिरणारी संपर्क, फिरणारी कंस पृष्ठभाग आणि फिरणारी प्रवाहकीय रॉड यांचा बनलेला आहे. संपर्क रचना अंदाजे तीन प्रकारांमध्ये विभागली जाऊ शकते: दंडगोलाकार संपर्क, ट्रान्सव्हर्स मॅग्नेटिक फील्ड कॉन्टॅक्ट ग्रूव्ह वक्र पृष्ठभाग आणि रेखांशाचा चुंबकीय क्षेत्र संपर्क. सध्या, या प्रकारच्या कमानी विझविणारा चेंबर रेखांशाचा चुंबकीय फील्ड तंत्रज्ञान स्वीकारतो, ज्यात मजबूत आणि स्थिर कंस विझविण्याची क्षमता आहे.

)) शिल्डिंग सिस्टम cave शील्डिंग कव्हर व्हॅक्यूम आर्क विझविणा cha ्या चेंबरमध्ये एक अपरिहार्य घटक आहे आणि तेथे विविध प्रकारचे शिल्डिंग कव्हर आहेत, जसे की संपर्क बिंदूच्या सभोवतालचे मुख्य शिल्डिंग कव्हर, नालीदार पाईप शिल्डिंग कव्हर आणि व्होल्टेज बरोबरीचे शिल्डिंग कव्हर. मुख्य शिल्डिंग कव्हरचे कार्य खालीलप्रमाणे आहे: cr कमानीच्या प्रक्रियेदरम्यान इन्सुलेशन शेलच्या आतील भिंतीवर उत्पादनांना शिंपडण्यापासून रोखण्यासाठी, ज्यामुळे शेलची इन्सुलेशन सामर्थ्य कमी होते. Ch कमानी विझविणा cha ्या चेंबरमध्ये विद्युत क्षेत्राच्या वितरणाची एकरूपता सुधारणे स्थानिक क्षेत्राची शक्ती कमी करण्यासाठी आणि व्हॅक्यूम आर्कच्या कक्षात कंडिशनिंग कमानी उत्पादनांना विझविण्यास आणि कंस उर्जा शोषून घेण्यास मदत करण्यासाठी फायदेशीर आहे.

2. ऑपरेटिंग यंत्रणा

   वेगवेगळ्या प्रकारच्या सर्किट ब्रेकर्सनुसार, भिन्न ऑपरेटिंग यंत्रणा वापरली जातात. सामान्य ऑपरेटिंग यंत्रणेमध्ये स्प्रिंग ऑपरेटिंग मेकॅनिझम (व्हीएस 1), कायमस्वरुपी मॅग्नेट ऑपरेटिंग यंत्रणा आणि संयोजन ऑपरेटिंग यंत्रणा (व्हीबीडी) समाविष्ट आहे.

इतर भाग: चेसिस वाहने, इन्सुलेशन ब्रॅकेट्स, इन्सुलेटर इ.

व्हॅक्यूम सर्किट ब्रेकर्सची वैशिष्ट्ये काय आहेत

(१) मजबूत ब्रेकिंग क्षमता, 50 केए पर्यंत; फ्रॅक्चरनंतर, क्रॅकमधील माध्यम द्रुतगतीने बरे होते आणि माध्यम पुनर्स्थित करण्याची आवश्यकता नाही.

(२) संपर्क उघडण्याचे अंतर लहान आहे. 10 केव्ही व्हॅक्यूम सर्किट ब्रेकरचे संपर्क ब्रेकिंग अंतर फक्त 10 मिमी आहे. आवश्यक ऑपरेटिंग पॉवर लहान आहे, क्रिया वेगवान आहे, ऑपरेटिंग यंत्रणा सरलीकृत केली जाऊ शकते आणि सेवा जीवन वाढविले जाऊ शकते. साधारणपणे, सुमारे 20 वर्षांसाठी देखभाल आवश्यक नसते.

आणि

()) मोबाइल गाईड रॉडमध्ये लहान जडत्व आहे आणि ते वारंवार ऑपरेशनसाठी योग्य आहे.

()) स्विच ऑपरेट करताना, अ‍ॅक्शन आवाज कमी असतो, ज्यामुळे तो शहरी वापरासाठी योग्य आहे.

()) कंस विझवणे किंवा इन्सुलेशन मीडिया तेल वापरत नाही आणि आग किंवा स्फोट धोका नाही.

()) संपर्क हेड एक पूर्णपणे सीलबंद रचना आहे, जी ओलावा, धूळ आणि हानिकारक वायूंच्या प्रभावामुळे त्याची कार्यक्षमता कमी करणार नाही. विश्वसनीय ऑपरेशन आणि स्थिर ऑन-ऑफ कामगिरी. एक स्वतंत्र घटक म्हणून, कंस विझवणे चेंबर स्थापित करणे आणि डीबग करणे सोपे आहे.

()) व्हॅक्यूम सर्किट ब्रेकरच्या सेवा आयुष्यादरम्यान, संपर्क भागाला देखभाल आणि तपासणीची आवश्यकता नसते. जरी देखभाल आणि तपासणी केली गेली तरीही आवश्यक वेळ खूपच कमी आहे.

()) कमान बंद कंटेनरमध्ये विझविली जाते आणि कमान आणि गरम गॅस उघडकीस येत नाही.

(१०) वितरण नेटवर्कच्या अनुप्रयोग आवश्यकतेसाठी योग्य, एकाधिक रिक्लोजिंग फंक्शन्ससह सुसज्ज

फायदा:

• साधी रचना
• अल्ट्रा-लो रेझिस्टन्स व्हॅक्यूम इंटरप्टरशी जुळवून घ्या
• अनुकूलन ऑप्टिमायझेशन आणि मॉड्यूलर स्प्रिंग ऑपरेशन यंत्रणा
• वारंवार ऑपरेशन्ससाठी योग्य
• विनामूल्य देखभाल, लांब सेवा जीवन
• अत्यंत विश्वासार्ह कामगिरी

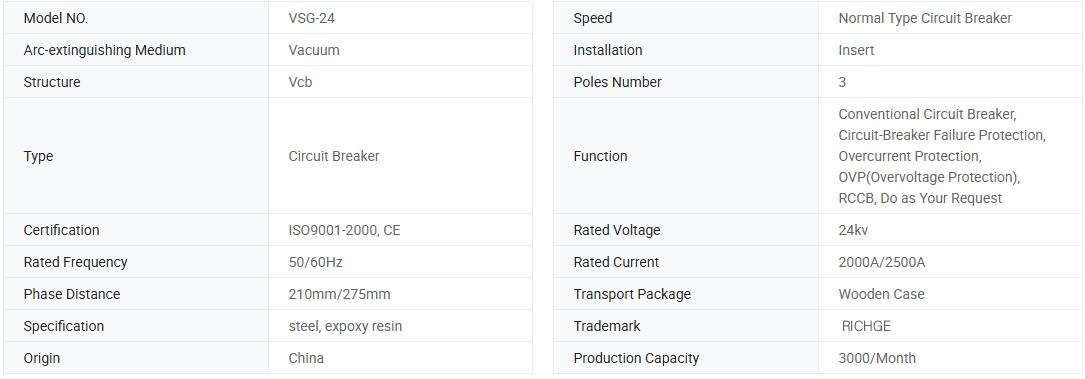

मूलभूत माहिती.

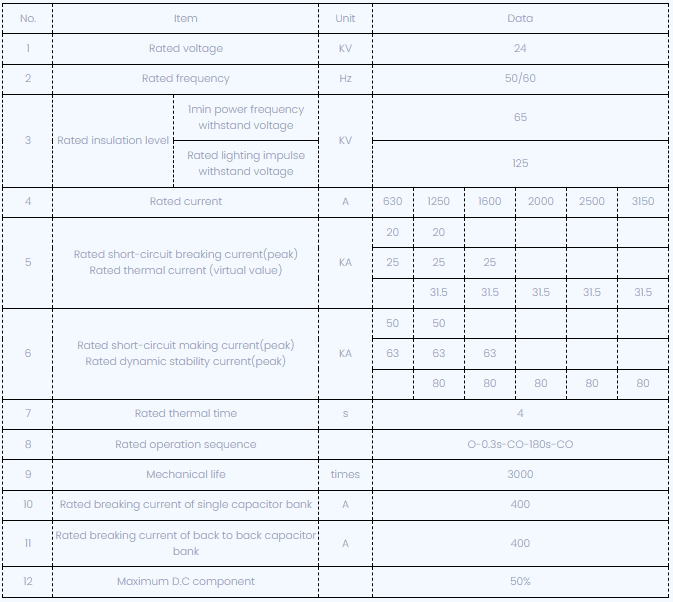

तांत्रिक मापदंड

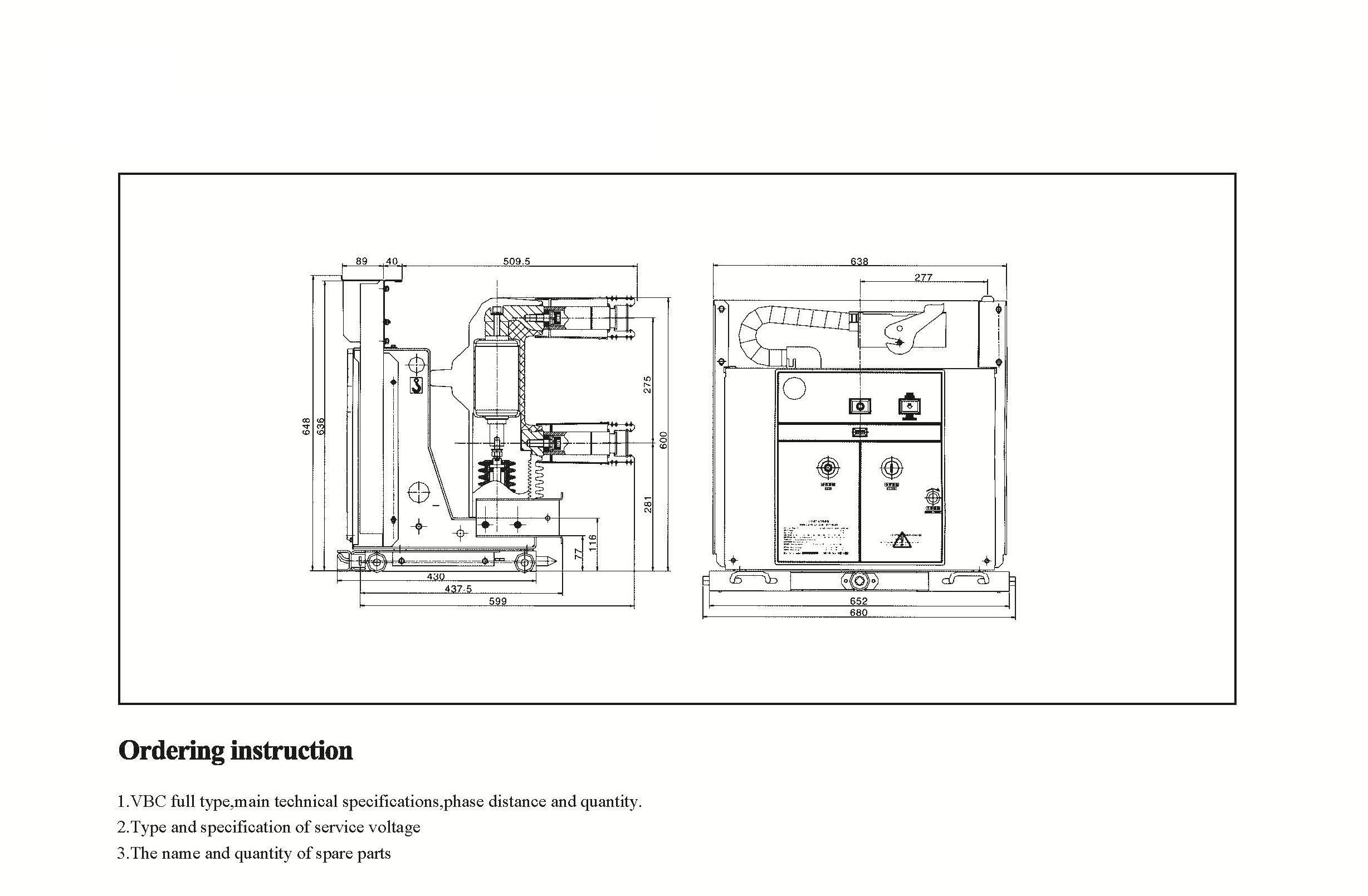

तांत्रिक रेखाचित्रे

उच्च व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर (व्हीसीबी) साठी सेवा वातावरण

अ) हवेचे तापमान: सर्वाधिक तापमान: +40ºC; सर्वात कमी तापमान: -25ºC

ब) आर्द्रता: मासिक सरासरी आर्द्रता 95%आहे; दैनंदिन सरासरी आर्द्रता 90%आहे.

सी) उंची: जास्तीत जास्त स्थापना उंची: 2500 मीटर

ड) संक्षारक आणि ज्वलनशील वायू, स्टीम इ. द्वारे प्रदूषित कोणतीही वातावरणीय वायू नाही.

FAQ

प्रश्नः माझ्याकडे तुमच्या उत्पादनांच्या किंमती असू शकतात का?

उत्तरः आपले स्वागत आहे. कृपया आम्हाला येथे चौकशी पाठविण्यास मोकळ्या मनाने. आम्ही 24 तासांच्या आत आपल्याला उत्तर देऊ.

प्रश्नः बल्क ऑर्डरच्या आधी मला एक नमुना मिळू शकेल?

उत्तरः होय, आम्ही गुणवत्ता तपासण्यासाठी आणि तपासण्यासाठी नमुना ऑर्डरचे स्वागत करतो. मिक्स्ड नमुने स्वीकार्य आहेत.

प्रश्नः आम्ही आमचे लोगो/ कंपनीचे नाव उत्पादनांवर मुद्रित करू शकतो?

उत्तरः होय, अर्थातच, आम्ही OEM स्वीकारतो, त्यानंतर आपल्याला आम्हाला ब्रँड अधिकृतता प्रदान करण्याची आवश्यकता आहे

प्रश्नः आपण उत्पादन सानुकूलन स्वीकारता?

उत्तरः होय, अर्थातच, कृपया विशिष्ट रेखाचित्रे किंवा पॅरामीटर्स प्रदान करा, आम्ही मूल्यांकनानंतर आपल्याला उद्धृत करू

प्रश्नः आघाडीची वेळ काय आहे?

उत्तरः आघाडीची वेळ आदेश दिलेल्या प्रमाणांवर अवलंबून असते, साधारणत: 7-20 दिवसांच्या आत पेमेंट मिळाल्यानंतर.

प्रश्नः आपल्या व्यापार अटी काय आहेत?

उत्तरः आम्ही एक्सडब्ल्यू, एफओबी, सीआयएफ, एफसीए, इटीसी स्वीकारतो

प्रश्नः आपली देय पद्धत काय आहे?

उत्तरः आम्ही टी/टी, वेस्टर्न युनियन, पेपल, दृष्टीक्षेपात अटल एल/सी स्वीकारतो.

प्रश्नः आपण तयार उत्पादनांची तपासणी करता?

उत्तरः होय, उत्पादन आणि तयार उत्पादनांची प्रत्येक पायरी शिपिंग करण्यापूर्वी क्यूसी विभागाद्वारे तपासणी केली जाईल. आणि आम्ही शिपमेंटच्या आधी आपल्या संदर्भासाठी वस्तू तपासणी अहवाल देऊ

प्रश्नः विक्रीनंतर गुणवत्तेच्या समस्येचे निराकरण कसे करावे?

उत्तरः दर्जेदार समस्यांचे फोटो घ्या आणि आमच्या तपासणीसाठी आणि पुष्टी करण्यासाठी आम्हाला पाठवा, आम्ही आपल्यासाठी 3 दिवसांच्या आत एक समाधानी निराकरण करू.
