10 केव्ही 12 केव्ही मध्यम व्होल्टेज हँडकार्ट प्रकार व्हीसीबी इन्सुलेट ट्यूबसह वाहक भागांसह

10 केव्ही 12 केव्ही मध्यम व्होल्टेज हँडकार्ट प्रकार व्हीसीबी इन्सुलेट ट्यूबसह वाहक भागांसह

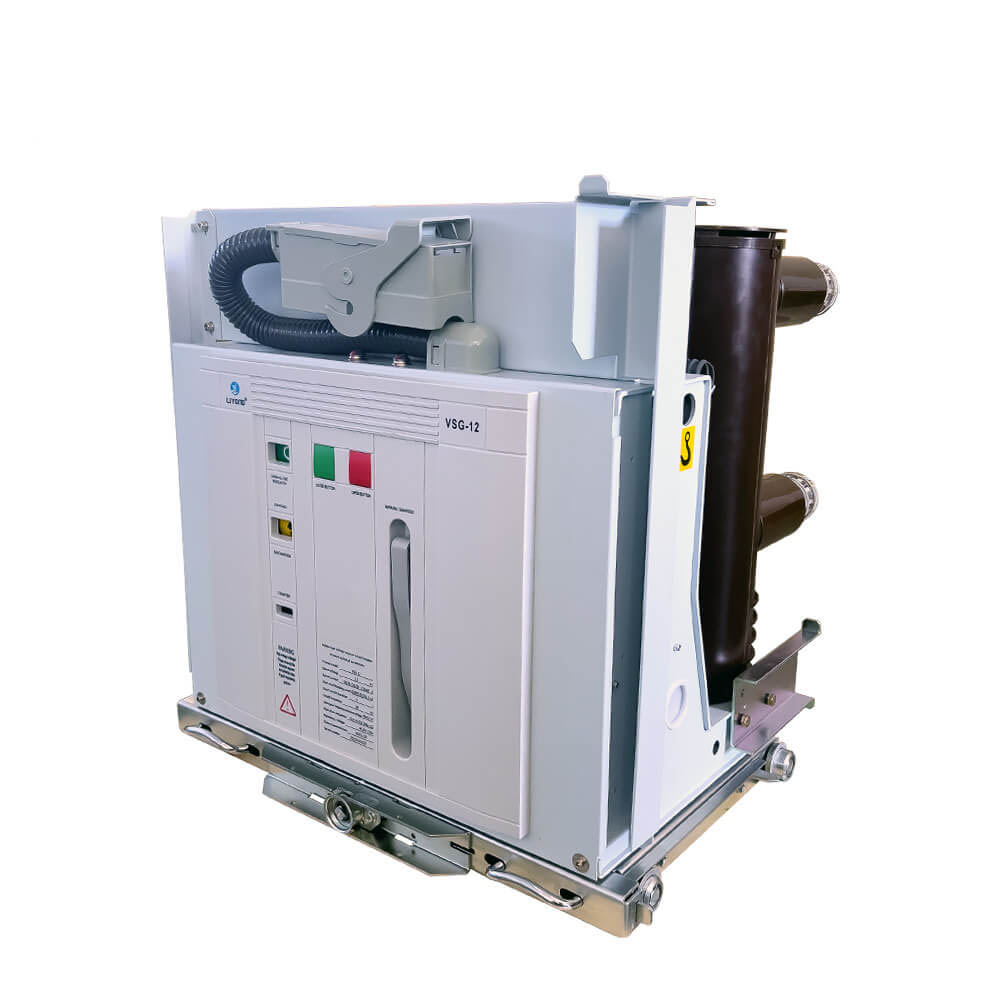

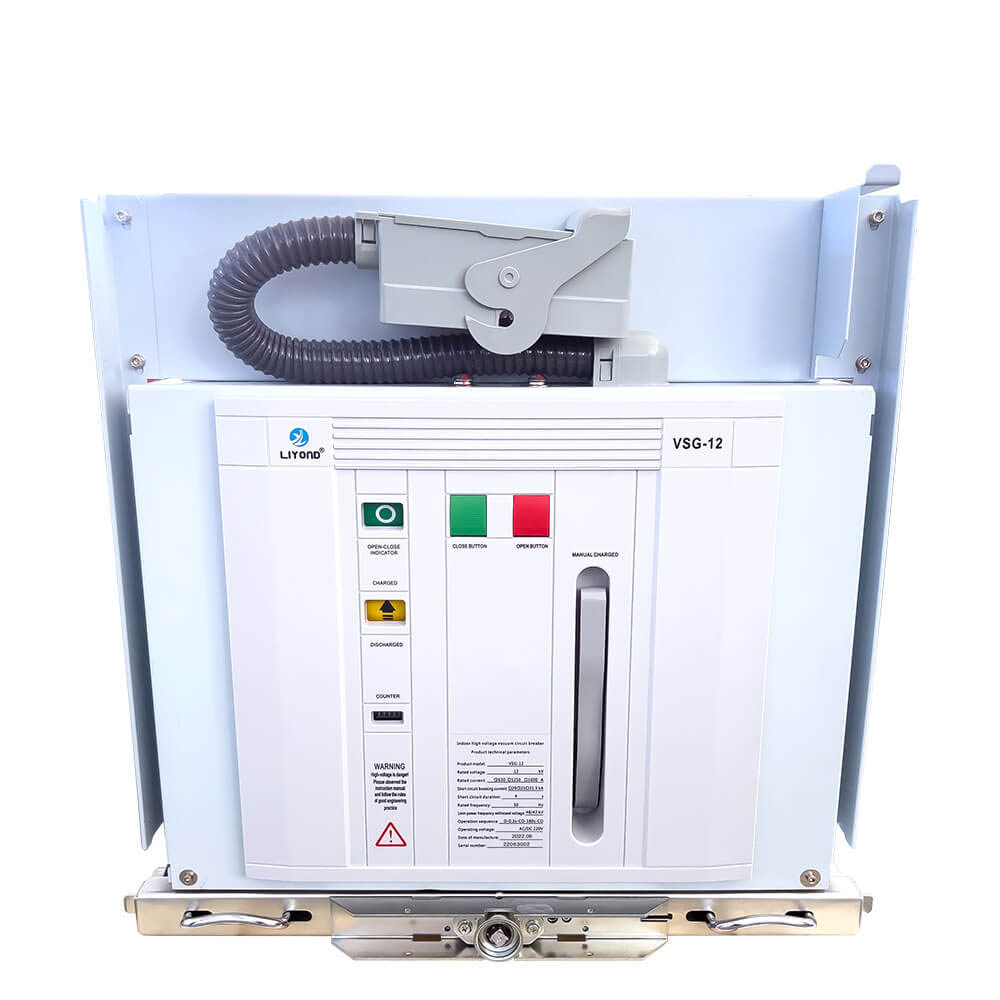

     व्हीएसजी प्रकार इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर तीन-फेज एसी 50 हर्ट्ज आणि 7.2 केव्ही -40.5 केव्हीचे रेट केलेले व्होल्टेज असलेल्या पॉवर सिस्टममध्ये वेगवेगळ्या स्वभावाचे विविध भार आणि वारंवार ऑपरेशन्स स्विच करण्यासाठी योग्य आहे. आणि सबस्टेशन्समधील विद्युत उपकरणांचे संरक्षण आणि नियंत्रण. हे केवायएन 28 ए आणि इतर मध्यम-आरोहित हँडकार्ट-प्रकार स्विचगियरसह सुसज्ज असू शकते आणि एक्सजीएन फिक्स्ड स्विचगियरसह देखील सुसज्ज असू शकते.

     व्हीएसजी प्रकार इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर राष्ट्रीय मानक जीबी 1984 "एसी हाय-व्होल्टेज सर्किट ब्रेकर", जेबी/टी 3855 "3.6 ~ 40.5 केव्ही इंडोर एसी उच्च-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर" आणि आयईसी 60056 "उच्च-व्होल्टेज एसी सर्किट ब्रेकर" चे पालन करते. “10-35 केव्ही इनडोअर हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर ऑर्डरिंग तांत्रिक परिस्थिती” पूर्ण करा. हे लहान आकार, हलके वजन, वारंवार ऑपरेशनसाठी योग्य आहे आणि देखभाल न करता व्यत्यय आणण्यासाठी योग्य आहे आणि 3 केव्ही -40.5 केव्ही वितरण नेटवर्कमध्ये अधिक लोकप्रिय वापरले जाते.

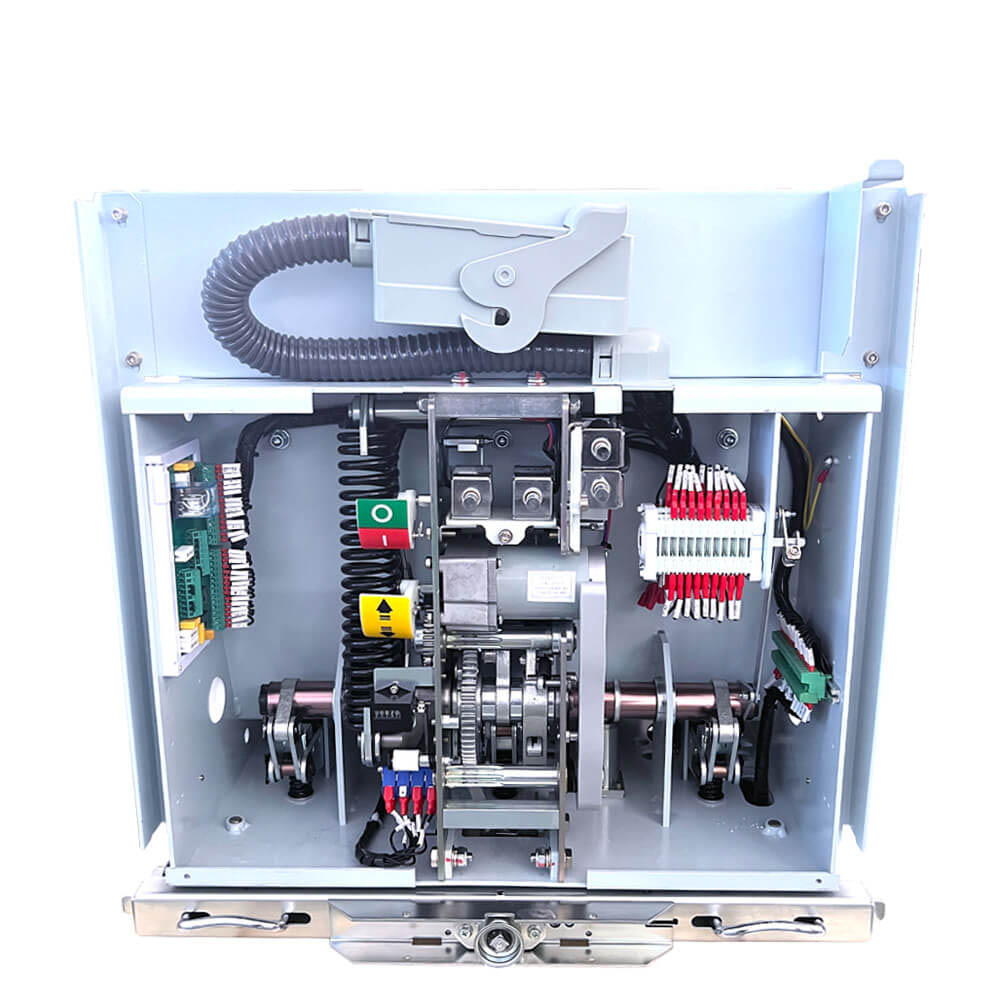

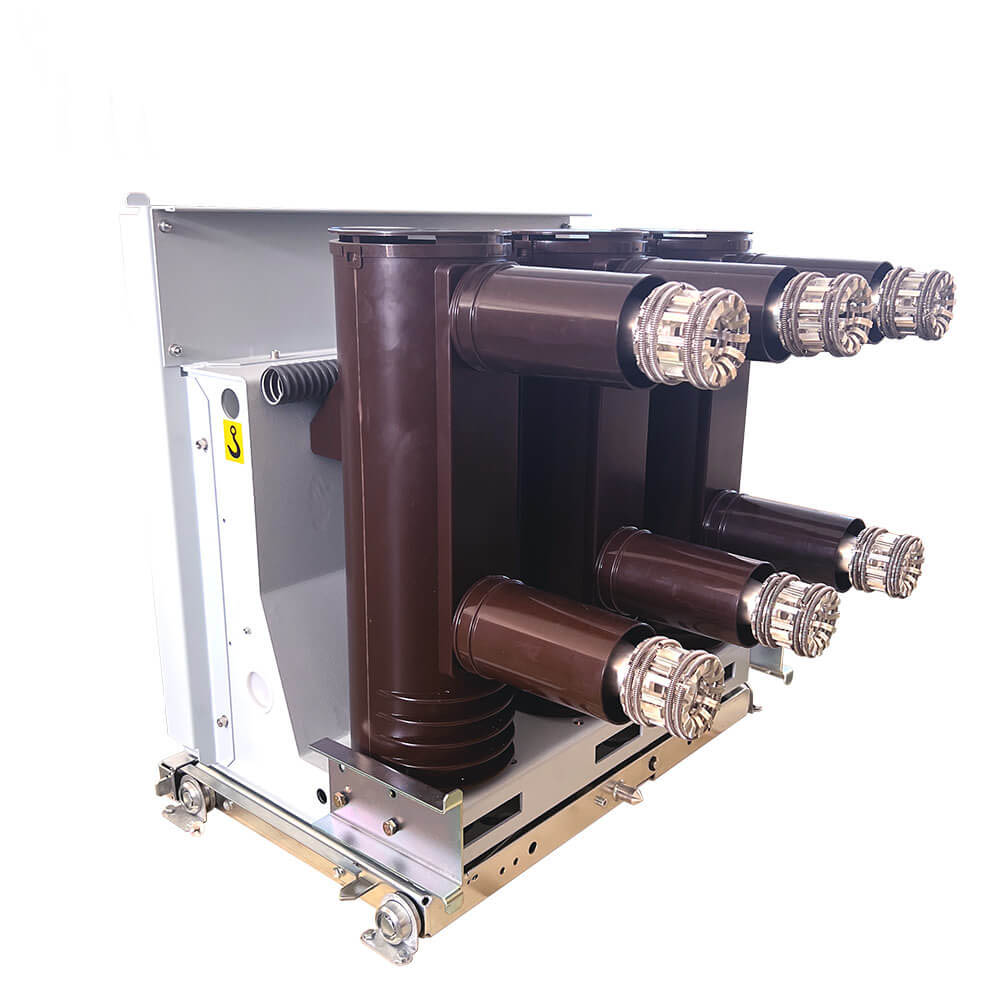

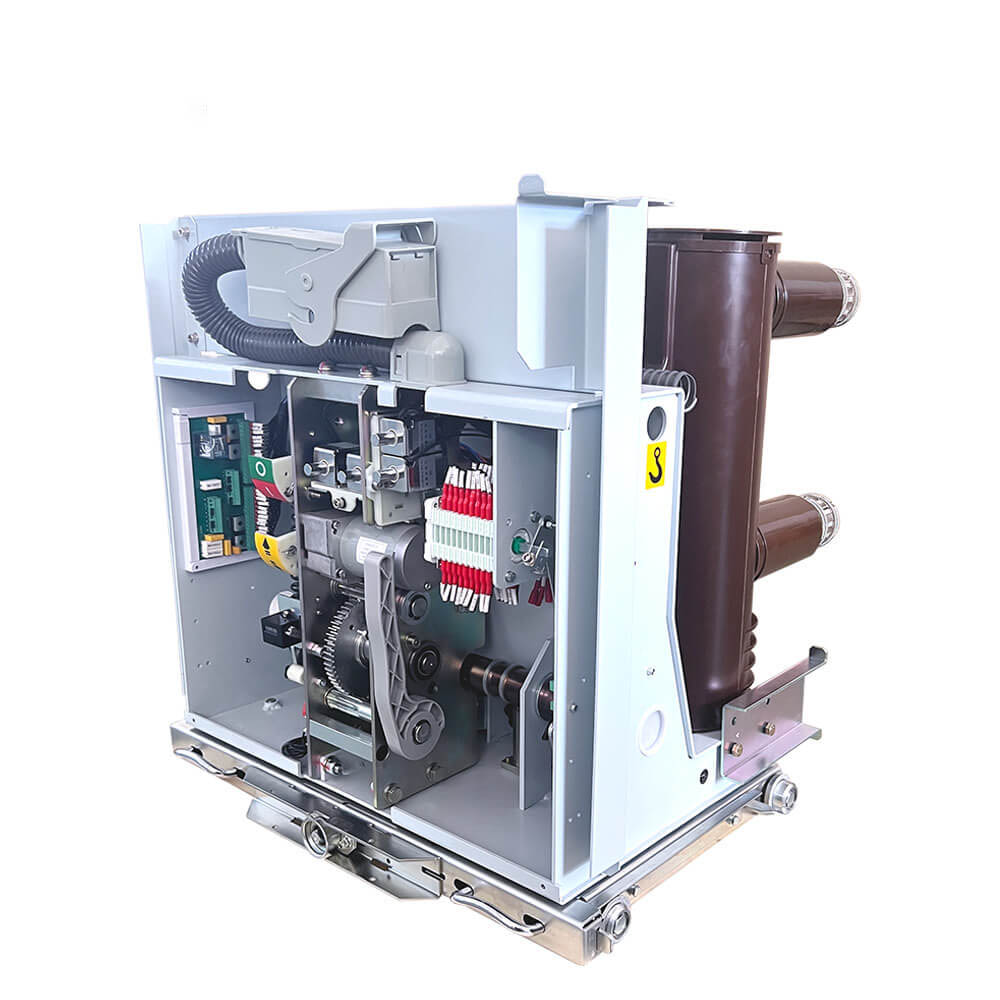

    ट्रान्समिशन दुवा कमी करण्यासाठी आणि ट्रान्समिशन कार्यक्षमता (बिजागर कनेक्शन नाही) सुधारण्यासाठी व्हीएसजी यंत्रणा थेट (फ्रेम स्पिंडल मॉड्यूलमध्ये) स्पिंडल चालविण्यासाठी (यंत्रणेच्या कोर मॉड्यूलमध्ये) सीएएम (यंत्रणेच्या कोर मॉड्यूलमध्ये) वापरते. उत्पादनाचे उर्जा इनपुट कमी करा आणि उत्पादनाचे सेवा जीवन वाढवा. मुख्य सर्किट मॉड्यूल स्थापित करा, म्हणजेच व्हॅक्यूम सर्किट ब्रेकरची मूलभूत कॉन्फिगरेशन पूर्ण करा. नंतर हात-क्रॅंक केलेल्या सर्किट ब्रेकरची कॉन्फिगरेशन पूर्ण करण्यासाठी चेसिस कार मॉड्यूल, संपर्क आर्म, संपर्क आणि इन्सुलेटिंग स्लीव्ह स्थापित करा.

तांत्रिक वैशिष्ट्ये

१. स्वतंत्र बौद्धिक हक्कांसह चीनमधील बिल्टिन प्रकारातील हँडकार्टची पहिली पिढी .त एक परिपक्व तंत्रज्ञान आणि उच्च किंमत/कामगिरीचे प्रमाण आहे.

२. मुख्य भाग परिपूर्ण पोशाख प्रतिरोध आणि गंज प्रतिरोधकसह निकेल-फॉस्फरस मिश्र धातु प्लेटिंगचा अवलंब करतात.

The. डिझाइनची रचना आवश्यकतेची पूर्तता करण्यासाठी उत्पादने सुनिश्चित करण्यासाठी मुख्य भाग स्वतःच तयार केले जातात

The. दंडगोलाकार संमिश्र इन्सुलेशन मुख्य सर्किटमध्ये लहान व्हॉल्यूम, देखभाल आणि काही सेवेपासून मुक्त आहे.

की तांत्रिक मापदंड:

· रेट केलेले इन्सुलेशन लेव्हल: 75 केव्ही

Vight रेटिंग लाइटनिंग प्रेरणा व्होल्टेजचा प्रतिकार: 42 केव्ही

· रेटेड करंट: 630 ए, 1250 ए, 1600 ए, 2000 ए, 2500 ए, 3150 ए, 5000 ए

· रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट: 25ka, 31.5ka, 40 केए

Short रेट केलेले शॉर्ट-सर्किट मेकिंग करंट (पीक): 63 के, 80 केए, 100 केए

· रेट केलेले शॉर्ट-सर्किट कालावधी: 4 सेकंद

· रेटिंग ऑपरेटिंग सीक्वेन्स: ओ -0.3 एस-सीओ -180 एस-सीओ किंवा ओ -180 एस-सी-सी -180 एस-सीओ (40 केए)

· रेट केलेले सिंगल/बॅक-टू-बॅक कॅपेसिटर बँक ब्रेकिंग चालू: 630 ए/400 ए

Reated रेट केलेल्या शॉर्ट-सर्किट ब्रेकिंग करंटमध्ये ऑपरेशन्सची संख्या: 30 वेळा

· बंद वेळ: 30-70ms

· उघडण्याची वेळ: 20-50ms

· यांत्रिक जीवन: 30,000 ऑपरेशन्स

· रेटेड एनर्जी स्टोरेज आणि ऑपरेटिंग व्होल्टेज: एसी 220/110 व्ही, डीसी 220/100 व्ही

· संपर्क अंतर: 11 ± 1 मिमी

Contact संपर्कांचे ओव्हरट्रावेल: 3.5 ± 0.5 मिमी

· सरासरी बंद गती: 0.5-0.8 मी/से

· सरासरी ओपनिंग वेग: 0.9-1.2 मी/से

Closing बंद होताना बाउन्स वेळ संपर्क साधा: ≤2ms

Three तीन-फेज उघडणे आणि बंद करण्यासाठी सिंक्रोनाइझेशन वेळ: ≤2ms

· मुख्य सर्किट प्रतिरोध: μ50μω (630 ए), ≤45μω (1250 ए), ≤35μω (1600-2000 ए), ≤25μω (2500 ए आणि त्यापेक्षा जास्त)

उत्पादन वैशिष्ट्ये:

· विस्तृत अर्ज: मॉड्यूलर ऑपरेटिंग यंत्रणा व्हीसीबी व्हीएसजी -12 इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर विविध वातावरणासाठी योग्य आहे आणि विशेषत: पॉवर सिस्टममध्ये वारंवार ऑपरेशन्स आणि उच्च विश्वसनीयता आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य आहे.

· मॉड्यूलर डिझाइन: ऑपरेटिंग यंत्रणा एक मॉड्यूलर डिझाइन वापरते, द्रुत बदल आणि असेंब्लीची सोय प्रदान करते.

· सुरक्षा आणि विश्वासार्हता: हे विजेच्या विजेचे कार्य करते, उर्जा उपकरणांचे विश्वसनीयरित्या संरक्षण आणि नियंत्रित करते.

Mechand दीर्घ यांत्रिक जीवन: उच्च यांत्रिक जीवनासह, ते वापरण्याच्या विस्तारित कालावधीचा प्रतिकार करू शकते.

प्रगत डिझाइन: संपर्क अंतर आणि संपर्क ओव्हरट्रावेल यासारख्या वैशिष्ट्ये उच्च कार्यक्षमता आणि विश्वासार्हता सुनिश्चित करतात.

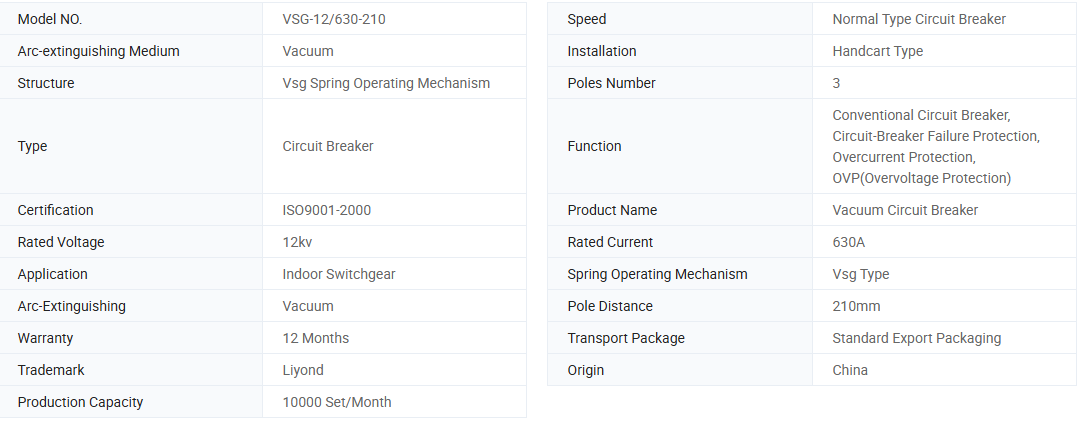

मूलभूत माहिती.

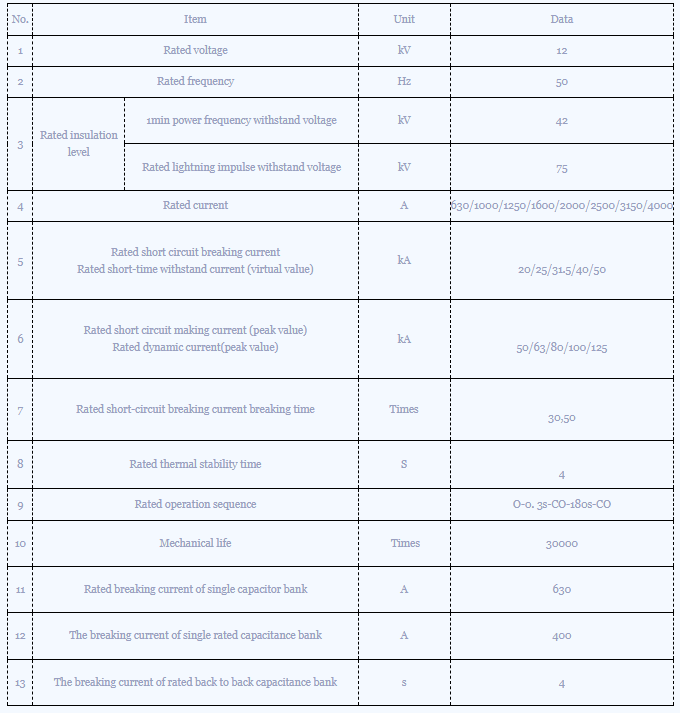

तांत्रिक मापदंड

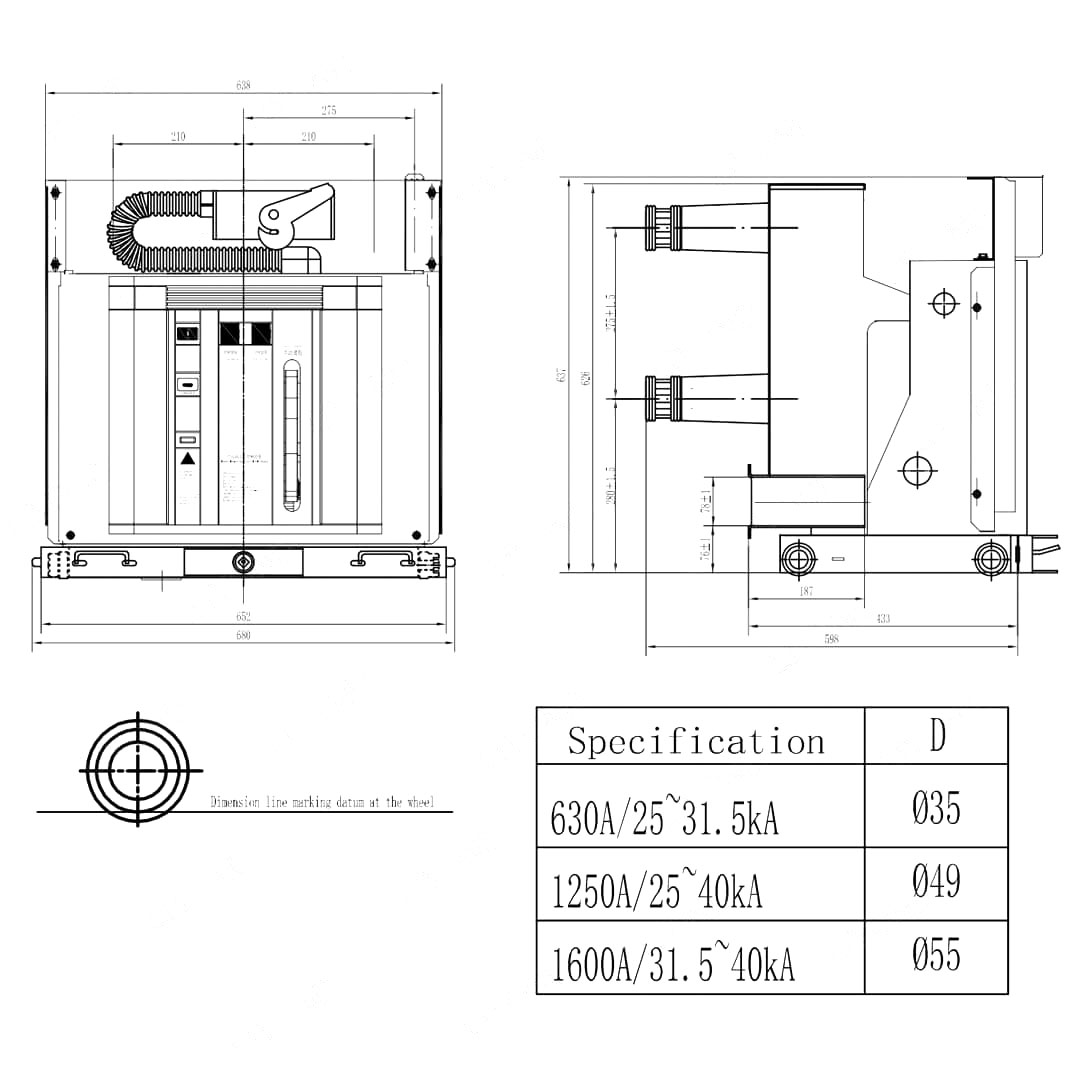

आयामी रेखांकन:

ऑपरेटिंग वातावरण:

· सभोवतालचे तापमान: +40 डिग्री सेल्सियसपेक्षा जास्त नाही, -15 डिग्री सेल्सियसपेक्षा कमी नाही (-30 डिग्री सेल्सिअस तापमानात स्टोरेजला परवानगी नाही).

· उंची: 1000 मीटरपेक्षा जास्त नाही.

· सापेक्ष आर्द्रता: दैनंदिन सरासरी 95%पेक्षा जास्त नाही, मासिक सरासरी 90%पेक्षा जास्त नाही. दररोज सरासरी संपृक्तता वाष्प दाब 22 × 10-3 एमपीएपेक्षा जास्त नाही, मासिक सरासरी 18 × 10-3 एमपीएपेक्षा जास्त नाही.

· भूकंपाची तीव्रता: पातळी 8 पेक्षा जास्त नाही.

· अनुप्रयोग साइटः आग, स्फोट, गंभीर प्रदूषण, रासायनिक गंज आणि गंभीर कंप नसलेल्या ठिकाणी वापरण्यासाठी योग्य.

ऑर्डर सूचना

1. व्हीसीबी पूर्ण प्रकार, मुख्य तांत्रिक वैशिष्ट्ये, टप्प्यातील अंतर आणि प्रमाण

2. सेवा व्होल्टेजचे प्रकार आणि तपशील

3. सुटे भागांचे नाव आणि प्रमाण
