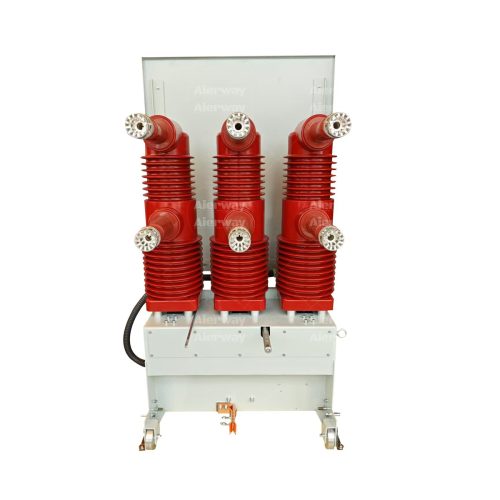

35 केव्ही फ्लोर आरोहित व्हॅक्यूम सर्किट ब्रेकर व्हीबीआय स्प्रिंग-चालित यंत्रणेसह

35 केव्ही फ्लोर आरोहित व्हॅक्यूम सर्किट ब्रेकर व्हीबीआय स्प्रिंग-चालित यंत्रणेसह

     व्हीएसजी -40.5 मालिका व्हॅक्यूम सर्किट ब्रेकर हा अद्वितीय डिझाइन संकल्पनेनुसार तीन-चरण 50 हर्ट्झचा एक नवीन प्रकार आहे आणि बाजारपेठेतील मागणी आणि विकासासह एकत्रित, इनडोअर स्विचगियर 40.5 केव्हीचे रेट केलेले व्होल्टेज, हे औद्योगिक आणि खाण उद्योग, विद्युत उपकरणांचे नियंत्रण आणि संरक्षण म्हणून उपयुक्त आहे आणि वारंवार ऑपरेशनसाठी उपयुक्त आहे.

व्हीबीआय इनडोअर हाय-व्होल्टेज व्हॅकम सर्किट ब्रेकर हे तीन-फेज एसी 50 हर्ट्ज आणि 40.5 केव्हीचे रेट केलेले व्होल्टेज असलेले एक इनडोअर डिव्हाइस आहे. याचा उपयोग औद्योगिक आणि खाण उद्योग, उर्जा प्रकल्प आणि सबस्टेशनमधील विद्युत उपकरणांच्या नियंत्रण आणि संरक्षणासाठी केला जाऊ शकतो, विशेषत: वारंवार ऑपरेशन्स असलेल्या ठिकाणांसाठी. स्विच कॅबिनेटमधील सर्किट ब्रेकरचा इन्स्टॉलेशन फॉर्म एकतर एक निश्चित प्रकार किंवा ट्रॉलीवर स्थापित केलेला एक पैसे काढण्यायोग्य प्रकार असू शकतो. व्हीबीआय इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकरमध्ये विश्वसनीय कामगिरी आहे आणि ती स्थापित करणे सोपे आहे. उच्च-व्होल्टेज ट्रान्समिशन आणि वितरण प्रणालींच्या नियंत्रण आणि संरक्षणासाठी ही सर्वोत्तम निवड आहे.

 उत्पादन विहंगावलोकन

    व्हीबीआय -40.5 मजला आरोहित व्हॅक्यूम सर्किट ब्रेकर एक उच्च-कार्यक्षमता, मध्यम-व्होल्टेज स्विचिंग डिव्हाइस आहे जे 40.5 केव्हीवर रेट केलेले विश्वसनीय संरक्षण आणि इलेक्ट्रिकल सिस्टमच्या नियंत्रणासाठी डिझाइन केलेले आहे. प्रगत व्हॅक्यूम इंटरप्टर तंत्रज्ञानाचा उपयोग करून, ते कार्यक्षम आर्क शमन करणे, कमीतकमी देखभाल आणि दीर्घ ऑपरेशनल आयुष्य सुनिश्चित करते. वीज वितरण नेटवर्क, औद्योगिक वनस्पती आणि सबस्टेशनसाठी आदर्श, हा ब्रेकर वापरकर्ता-अनुकूल ऑपरेशनसह मजबूत बांधकाम एकत्र करतो.

मुख्य वैशिष्ट्ये

व्होल्टेज रेटिंग:40.5 केव्ही (95 केव्ही लाइटनिंग प्रेरणा सहन करा).

वर्तमान रेटिंग:2500 ए पर्यंत सतत, 31.5KA शॉर्ट-सर्किट ब्रेकिंग क्षमता.

व्हॅक्यूम इंटरप्टर:हर्मेटिकली सीलबंद, देखभाल-मुक्त आणि पर्यावरणास अनुकूल (एसएफए गॅस नाही).

यंत्रणा:स्प्रिंग-ऑपरेटेड किंवा मोटर-चालित quick द्रुत बंद/उघडणे (<50ms) साठी यंत्रणा.

सुरक्षा:इंटिग्रेटेड अँटी-स्लिप डिझाइन, मेकॅनिकल/इलेक्ट्रिकल इंटरलॉक्स आणि ग्राउंडिंग स्विच.

मानक अनुपालन:आयईसी 62271, जीबी/टी 1984 आणि एएनएसआय सी 37.04 भेटते.

स्थापना सूचना

1.१ पूर्व-स्थापना तपासणी

अखंड पॅकेजिंग आणि कोणतेही शारीरिक नुकसान नाही सत्यापित करा.

रेट केलेल्या पॅरामीटर्सची पुष्टी करा सिस्टम आवश्यकतेशी जुळवा.

एक स्तर, कंपन-मुक्त काँक्रीट फाउंडेशन सुनिश्चित करा.

2.२ माउंटिंग चरण

अँकर बोल्ट (एम 16 शिफारस केलेले) वापरून ब्रेकरला मजल्यावरील सुरक्षित करा.

प्रति निर्माता चष्मा (उदा. 50 एनएम) टॉर्क सेटिंग्जसह प्राथमिक बसबार कनेक्ट करा.

टर्मिनल्सवर वायर दुय्यम नियंत्रण केबल्स (“ओपन/क्लोज कॉइल,” “सहाय्यक संपर्क” असे लेबल केलेले).

ब्रेकर चेसिस सुरक्षितपणे ग्राउंड (ग्राउंड रेझिस्टन्स ≤4ω)

ऑपरेशन मार्गदर्शक

1.१ मॅन्युअल ऑपरेशन

बंद करणे: “क्लिक” जोपर्यंत गुंतवणूकीची पुष्टी होईपर्यंत मॅन्युअल हँडल घड्याळाच्या दिशेने फिरवा.

उघडणे: लाल “ट्रिप” बटण दाबा किंवा मेकॅनिकल ट्रिप लीव्हर खेचा.

2.२ विद्युत ऑपरेशन

रिमोट कंट्रोलसाठी क्लोजिंग कॉइल (क्षणिक नाडी) वर 220 व्हीडीसी/110 व्हीएसी लागू करा.

मोडसाठी स्थानिक/रिमोट सिलेक्टर स्विच वापरा.

3.3 निर्देशक आणि अलार्म

ग्रीन एलईडी: ब्रेकर बंद.

लाल एलईडी: ब्रेकर ओपन/ट्रिप.

अलार्म संपर्क: एसएफए प्रेशर लॉससाठी ट्रिगर (सुसज्ज असल्यास) किंवा वसंत .तु

देखभाल आणि समस्यानिवारण

5.1 नियमित धनादेश

प्रत्येक 5,000 ऑपरेशन्स (व्ह्यूपोर्टद्वारे) संपर्कांची तपासणी करा.

उच्च-तापमान ग्रीससह दरवर्षी वंगण फिरणारे भाग.

चाचणी इन्सुलेशन रेझिस्टन्स (> 1000 एमए @5 केव्ही).

5.2 सामान्य समस्या

बंद करण्यात अयशस्वी: नियंत्रण शक्ती, वसंत शुल्क किंवा इंटरलॉक अटी तपासा.

जास्त गरम करणे: कनेक्शन कडक करा; संपर्क प्रतिरोध (<50μω) मोजा.

सुरक्षा चेतावणी

सर्व्हिसिंग करण्यापूर्वी ब्रेकरला डी-एनर्झिझ करा.

केवळ प्रशिक्षित कर्मचार्‍यांनी देखभाल करावी.

दृश्यमान नुकसान किंवा असामान्य आवाजासह कधीही ऑपरेट करू नका.

पर्यावरण आणि विल्हेवाट

इलेक्ट्रॉनिक कचरा (नॉन-हॅजर्डस) म्हणून व्हॅक्यूम इंटरप्र्टर्सची विल्हेवाट लावा.

स्थानिक नियमांनुसार धातू आणि प्लास्टिक रीसायकल करा.

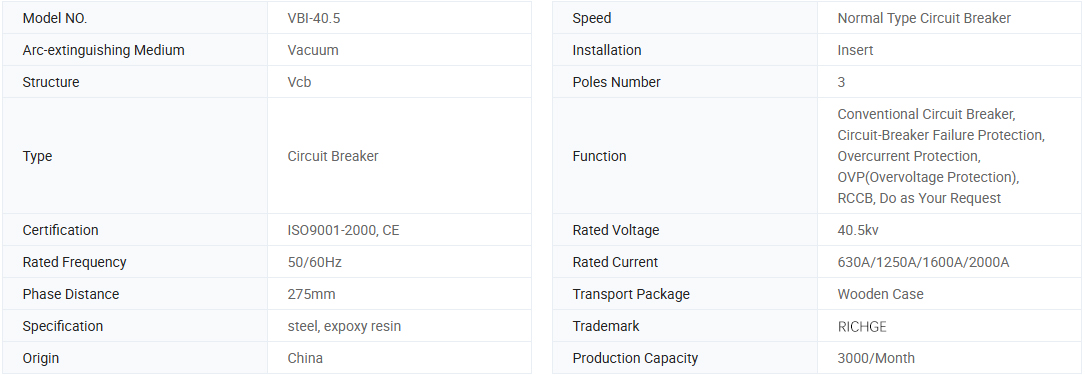

मूलभूत माहिती.

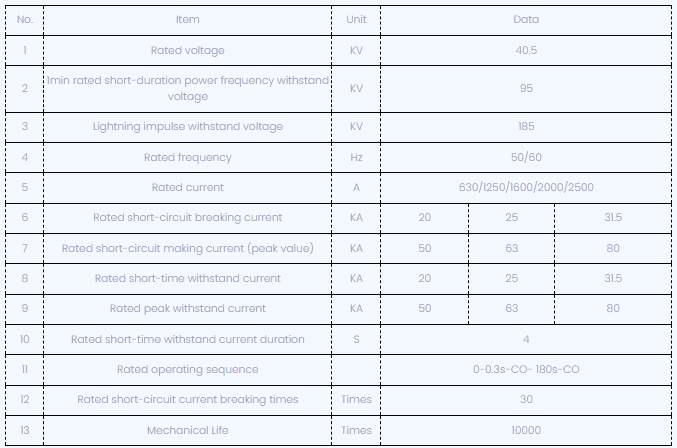

तांत्रिक मापदंड

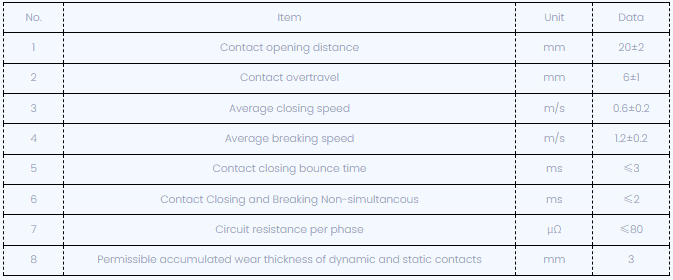

सर्किट ब्रेकर समायोजित केल्यानंतर, यांत्रिक वैशिष्ट्यपूर्ण पॅरामीटर्स खाली दर्शविले आहेत:

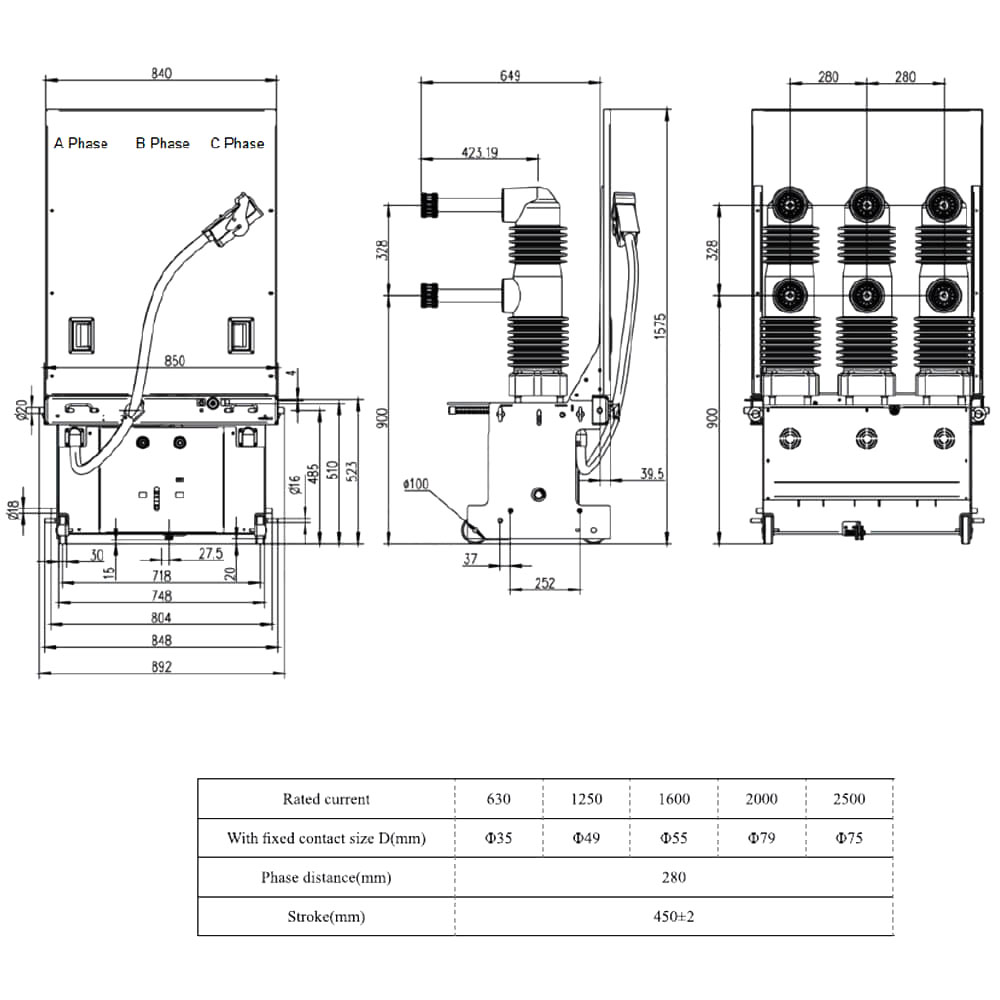

तांत्रिक रेखाचित्रे

सभोवतालच्या परिस्थिती लागू करणे

1. सभोवतालचे तापमान: -10 सी ~ +40 सी (हे स्टोरेज आणि वाहतुकीस -30 डिग्री सेंटीग्रेडवर परवानगी देते);

२. सभोवतालची आर्द्रता: दिवसाची सरासरी आर्द्रता 95%पेक्षा जास्त नसावी. एका महिन्याची सरासरी आर्द्रता 90% पेक्षा जास्त नसावी;

3. संतृप्त वाष्प दबाव: एका दिवसाचा सरासरी दबाव 2.2 केपीएपेक्षा जास्त नसावा; एका महिन्याचा सरासरी दबाव यापुढे असू नये

1.8 केपीए पेक्षा;

4. उंची: ≤1500 मी;

5. भूकंप तीव्रता: ≤8 डिग्री;

6. हे आग, स्फोट, गंभीर घाण आणि रासायनिक धूप आणि हिंसक कंपशिवाय त्या ठिकाणी स्थापित केले जावे.
