Vs1-12 मध्यम व्होल्टेज निश्चित प्रकार इन्सुलेशन सिलिंडर व्हॅक्यूम सर्किट ब्रेकर व्हीसीबी पॅनेल

Vs1-12 मध्यम व्होल्टेज निश्चित प्रकार इन्सुलेशन सिलिंडर व्हॅक्यूम सर्किट ब्रेकर व्हीसीबी पॅनेल

    व्हीएस 1 (झेडएन 63 ए) -12 मॉडेल इनडोअर हाय व्होल्टेज इपॉक्सी रेझिन व्हॅक्यूम इंटरप्र्ट्टर पोल पॉवर ग्रिड उपकरणे आणि औद्योगिक उर्जा उपकरणांसाठी संरक्षणात्मक आणि नियंत्रण युनिट म्हणून रेटेड व्होल्टेज 12 केव्हीच्या पॉवर सिस्टमवर लागू होते जे केवायएन 28 (जीझेडएस 1), एक्सजीएन, जीजी -1 ए आणि इतर प्रकारचे स्विचगियर पॅनेलसह सुसज्ज करू शकते. संबंधित उत्पादने: वेगळ्या हँडकार्ट, फ्यूज हँडकार्ट आणि व्होल्टेज ट्रान्सफॉर्मर हँडकार्ट

    व्हीएस 1 (झेडएन 63 ए) -12 सामान्य इन्सुलेटेड सिलिंडरसह इनडोअर व्हॅक्यूम ब्रेकरचे तीन-वाक्यांश ए.सी. हे उद्योग आणि खाण उपक्रम, उर्जा प्रकल्प आणि सबस्टेशन या क्षेत्रातील विद्युत उपकरणे नियंत्रित करण्यासाठी वापरले जाते. हा प्रकार व्हॅक्यूम सर्किट ब्रेकर राष्ट्रीय मानकांशी अनुरुप आहे आणि आयईसी स्टँडर्डची अट, क्षमता एम 2-ई 2-सी 2 च्या ग्रेडपर्यंत पोहोचते.

    लहान व्हॉल्यूम, कॉम्पॅक्ट डिझाइन आणि विश्वासार्ह ऑपरेशनच्या वैशिष्ट्यांसह उत्पादन एकत्रित इन्सुलेशन वे, स्प्रिंग चार्ज ऑपरेशन आणि रॉड पुश यंत्रणा स्वीकारते. हे स्विचगियरशी सहजपणे जुळते आणि “पाच प्रतिबंध” मागण्या पूर्ण करू शकते.

    या प्रकारचे व्हॅक्यूम सर्किट ब्रेकर केवायएन 28 (जीझेडएस 1) सारख्या अनेक प्रकारच्या स्विचगियरसाठी वापरले जाऊ शकते. उत्पादनांच्या या मालिकेत हे समाविष्ट आहेः व्हीसीबी ट्रक अलगाव ट्रक आणि फ्यूज ट्रक इ.

स्ट्रक्चरल वैशिष्ट्ये

१. व्हीसीबीची ही मालिका वाजवी, सुंदर आणि कॉम्पॅक्ट व्यवस्थेसह ऑपरेटिंग यंत्रणा आणि व्हीसीबी बॉडीसाठी एकात्मिक डिझाइन वापरली जाते.

२. वेगवेगळ्या हवामानामुळे व्हीसीबीने उभ्या इन्सुलेशन हाऊसच्या परिणामी अनुकूलित उभ्या इन्सुलेशन हाऊसची ही मालिका, बाह्य घटकांद्वारे झालेल्या नुकसानीविरूद्ध टीआयएफ प्रभावीपणे रोखू शकते.

3. निश्चित प्रकार आणि मागे घेण्यायोग्य प्रकाराचे दोन भिन्न इन्स्टॉलेशन युनिट भिन्न स्विचगियरसाठी भिन्न आवश्यकता पूर्ण करू शकतात.

The. सर्किट ब्रेकरची कमानी विझविणारी कक्ष आणि ऑपरेटिंग यंत्रणा फ्रंट-टू-बॅक कॉन्फिगरेशनमध्ये व्यवस्था केली जाते आणि संपूर्णपणे ट्रान्समिशन यंत्रणेद्वारे कनेक्ट केली जाते.

The. इन्सुलेटिंग सिलेंडर एपीजी (स्वयंचलित प्रेशर ग्लेशन) नवीन प्रक्रियेचा वापर करून तयार केला जातो.

6. इन्सुलेटिंग सिलेंडरमध्ये इनर स्कर्ट आणि रीफोर्सिंग रिब्स जोडले जातात, जे इन्सुलेशन पातळी आणि डायनॅमिकस्टेबल प्रवाहांना सहन करण्याची क्षमता वाढवते.

Va. व्हॅक्यूम आर्क विझवणे चेंबर इन्सुलेटिंग सिलेंडरच्या आत स्थापित केले जाते, जे सर्किट ब्रेकरचा एकूण आकार कमी करताना परदेशी वस्तूंमुळे होणारे नुकसान आणि पृष्ठभाग दूषिततेस प्रभावीपणे प्रतिबंधित करते.

8. ऑपरेटिंग यंत्रणा वसंत-संचयित उर्जा डिझाइनचा अवलंब करते, दोन्ही इलेक्ट्रिक आणि मॅन्युअल उर्जा संचयन कार्ये प्रदान करते.

9. अकार्यक्षम आणि तर्कसंगत बफर डिव्हाइस हे सुनिश्चित करते की डिस्कनेक्शन दरम्यान कोणताही रीबॉन्ड नाही, डिस्कनेक्शन प्रभाव आणि कंपन कमी करणे.

10 समायोजन आवश्यक नाही आणि कमीतकमी देखभाल किंवा देखभाल-मुक्त ऑपरेशन आहे.

११. यांत्रिक आयुष्य २०,००० पर्यंत पोहोचू शकते

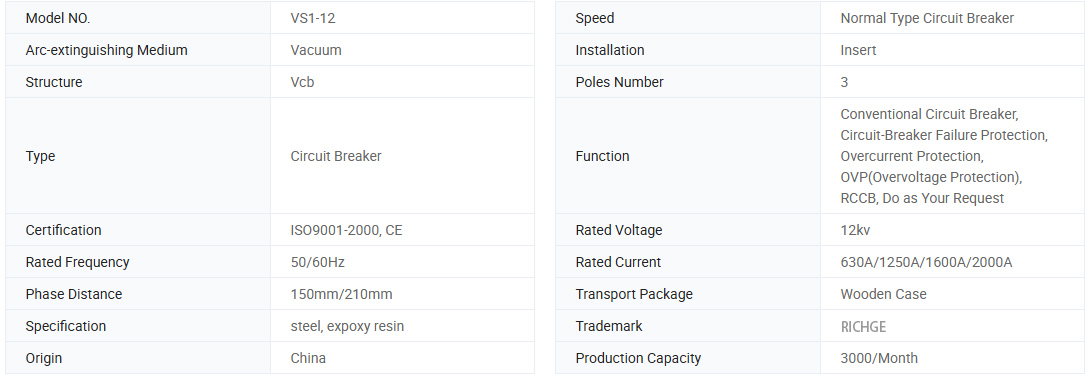

मूलभूत माहिती.

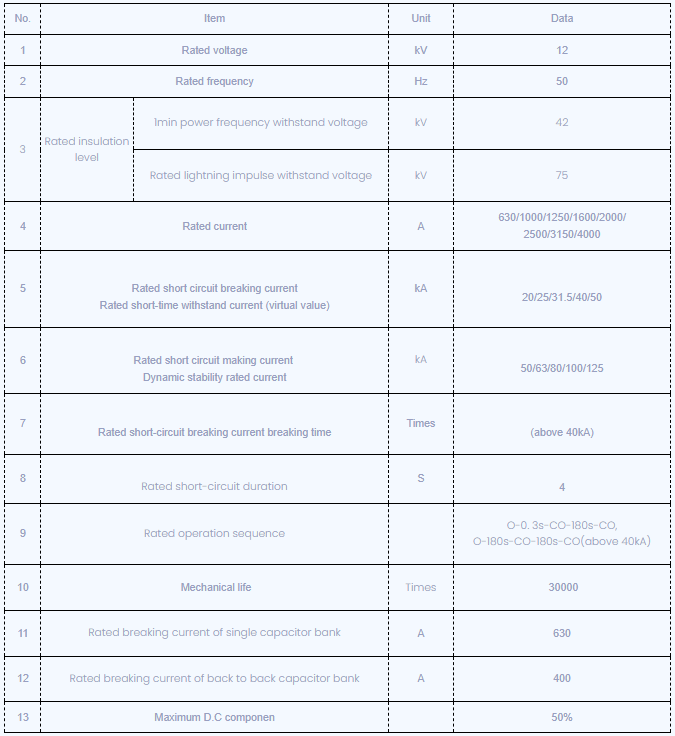

तांत्रिक मापदंड

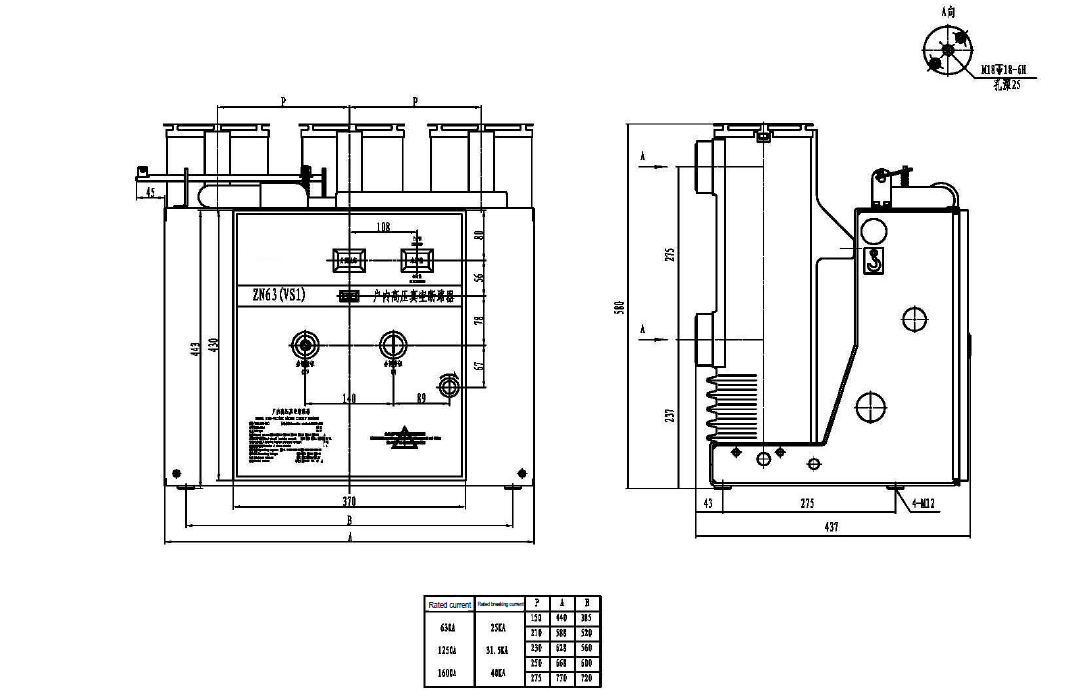

तांत्रिक रेखाचित्रे

सभोवतालच्या अटी लागू करणे:

1. सभोवतालचे तापमान: -10 ℃ -+40 ℃

2. सभोवतालची आर्द्रता: दिवसाची सरासरी आर्द्रता 95%पेक्षा जास्त नसावी; एका महिन्याची सरासरी आर्द्रता 90%पेक्षा जास्त नसावी;

3. भूकंप तीव्रता: 8 अंशांपेक्षा जास्त नाही

4. संतृप्त वाष्प दबाव: एका दिवसाचा सरासरी दबाव 2 पेक्षा जास्त नसावा. 2 केपीए, एका महिन्याचा सरासरी दबाव 1.8 केपीएपेक्षा जास्त नसावा;

5. समुद्राच्या पातळीवरील उंची: 1000 मीटरपेक्षा कमी; (विशेष आवश्यकतांचा समावेश नाही)

6.1 टी आग, स्फोट, गंभीर घाण, रासायनिक गंज आणि हिंसक व्हीएस 1 रेशनशिवाय त्या ठिकाणी स्थापित केले जावे.
