VM4 (VM400) मालिका मध्यम 3-पोर्ट पॉपेट यांत्रिक वाल्व

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     VM4 (VM400) मालिका एक मध्यम आकाराचा 3-पोर्ट पॉपेट यांत्रिक वाल्व आहे जो SMC मूळ मॉडेल्ससह पूर्णपणे अदलाबदल करण्यायोग्य आहे, मिनी VM1 आणि उच्च-प्रवाह मानक VM2 मालिका दरम्यान स्थित आहे. हे व्हॅक्यूम (-100kPa) पासून 1.0MPa पॉझिटिव्ह प्रेशर पर्यंत युनिव्हर्सल Rc1/8 पोर्ट, ड्युअल साइड/बॉटम पाईपिंग लेआउट, मजबूत मेटल बांधकाम, अल्ट्रा-लाँग सर्व्हिस लाइफ आणि संपूर्ण अदलाबदल करण्यायोग्य ॲक्ट्युएटर हेड्ससह संपूर्ण ऑपरेटिंग रेंजचे समर्थन करते. सामान्य ऑटोमेशन उपकरणांवर स्ट्रोक मर्यादा शोधणे, मॅन्युअल जॉग ऑपरेशन आणि सेफ्टी इंटरलॉक सर्किट्ससाठी व्यापकपणे स्वीकारले जाते.

मुख्य तांत्रिक तपशील

  1. मूलभूत सामान्य पॅरामीटर्स

     --  मालिका कोड: VM400 (लहान नाव VM4)

     -- सर्किट प्रकार: 3/2-वे; सामान्यपणे बंद (NC मानक), सामान्यपणे उघडे (पर्यायी नाही

     --  रचना: डायरेक्ट ॲक्टिंग पॉपेट प्रकार, घट्ट सीलिंग, डस्ट-प्रूफ, विस्तारित सेवा आयुष्य

     -- लागू द्रव: संकुचित हवा, अक्रिय वायू

     --  ऑपरेटिंग प्रेशर रेंज: -100kPa ~ 1.0MPa (व्हॅक्यूम सुसंगत, VM2 वर फायदा)

     --  सभोवतालचे आणि मध्यम तापमान: -5 ~ +60 ℃ (आंतरिक बर्फाची परवानगी नाही)

     --  पोर्ट थ्रेड: Rc1/8 (01); पर्यायी NPT1/8 (N01), G1/8 (F01)

     --  प्रवाह कार्यप्रदर्शन: प्रभावी विभागीय क्षेत्र 7mm², Cv = 0.38

     --  निव्वळ वजन: मानक बेस मॉडेल 110g

     -- पाइपिंग लेआउट: साइड पोर्ट (01), तळ पोर्ट (00)

     --  स्नेहन: स्नेहन मुक्त; ISO VG32 टर्बाइन ऑइल स्नेहन पर्यायी

     -- कमाल स्विचिंग वारंवारता: पुशबटण / रोलर ॲक्ट्युएटरसाठी 60 चक्र/मिनिट; नॉब / सिलेक्टर हेडसाठी 6 सायकल/मिनिट

     --  शॉक आणि कंपन प्रतिरोध: 1000m/s² प्रभाव प्रतिरोध, 70m/s² कंपन प्रतिरोध (जड औद्योगिक ग्रेड)

  2. बाह्य एकूण परिमाणे (मिमी)

     --  साइड पोर्ट आवृत्ती: 18 × 30 × 57

     --  तळ पोर्ट आवृत्ती: 18 × 30 × 62

  3. 3-पोर्ट सर्किट व्याख्या आणि तर्कशास्त्र

     -- पोर्ट 1(P): मुख्य एअर सप्लाय इनलेट

     --  पोर्ट 2(A): कंट्रोल सिग्नल आउटपुट पोर्ट

     --  पोर्ट 3(आर): एक्झॉस्ट पोर्ट

     --  NC सामान्यत: बंद केलेले तर्क: अप्रचलित → P A पासून कट ऑफ, A एक्झॉस्ट R ला जोडलेले आहे; क्रिया केल्यानंतर → P A ला जोडतो, A एक्झॉस्ट R डिस्कनेक्ट करतो

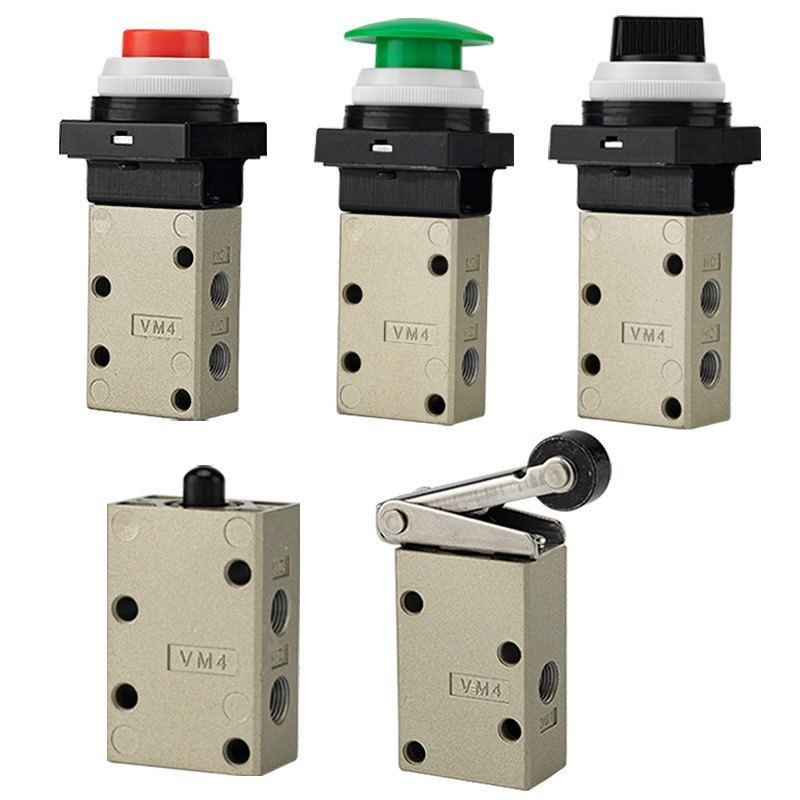

अदलाबदल करण्यायोग्य ॲक्ट्युएटर प्रमुखांची संपूर्ण श्रेणी

  1. रोलर लीव्हर प्रकार (स्ट्रोक लिमिट सेन्सिंगसाठी सर्वाधिक लोकप्रिय)

     -- VM431: मानक POM प्लास्टिक रोलर लीव्हर

     -- VM431S: जड घर्षण-प्रतिरोधक सतत ऑपरेशनसाठी कठोर स्टील रोलर लीव्हर

     -- VM432: रिव्हर्स ट्रिगर चुकीचे ऑपरेशन दूर करण्यासाठी वन-वे अँटी-रिबाउंड रोलर लीव्हर

 2. सरळ प्लंगर प्रकार

     --VM430: स्टँडर्ड स्ट्रेट प्लंगर बेस मॉडेल, कस्टमाइज्ड स्पेशल ॲक्ट्युएटर अटॅचमेंटला सपोर्ट करते

  3. पुशबटन आणि मशरूम इमर्जन्सी स्टॉप हेड्स (मॅन्युअल जॉग आणि सेफ्टी इंटरलॉक)

     -- VM432: फ्लॅट स्टँडर्ड पुशबटन

     -- VM432Y: आपत्कालीन थांबण्यासाठी उच्च-दृश्यमानता पिवळे मशरूम हेड

     -- VM432R: लाल मशरूम आपत्कालीन स्टॉप बटण

     -- VM432G: ग्रीन इंडिकेटर पुशबटण

  4. नॉब / सिलेक्टर / लॉक करण्यायोग्य सेफ्टी ॲक्ट्युएटर

     -- VM434: 2-स्थिती / 3-स्थिती रोटरी निवडक नॉब

     -- VM435: अपघाती खोटे ट्रिगर टाळण्यासाठी लॉक करण्यायोग्य पुशबटण

     -- VM436: हिंज लीव्हर ॲक्ट्युएटर टॉगल करा

मॉडेल कोड स्पष्टीकरण

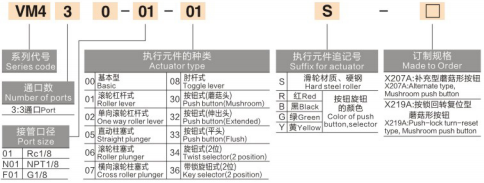

 1. (उदाहरण: VM431-01-01S)

     -- VM431: 3-पोर्ट सर्किट + रोलर लीव्हर ॲक्ट्युएटर

     -- ०१: पोर्ट थ्रेड कोड (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: साइड पोर्ट पाइपिंग लेआउट (00 = तळ पोर्ट लेआउट)

     -- S: कठोर स्टील रोलर (कोणताही प्रत्यय नाही = मानक POM प्लास्टिक रोलर)

     -- रंग प्रत्यय चिन्ह: Y=पिवळा मशरूम, R=लाल मशरूम, G=हिरवा पुशबटण

  2. लोकप्रिय मानक मॉडेल

     -- VM431-01-01A: 3-पोर्ट POM रोलर लीव्हर, Rc1/8 साइड पोर्ट (युनिव्हर्सल जनरल-पर्पज मॉडेल)

     -- VM431S-01-01A: 3-पोर्ट कठोर स्टील रोलर, हेवी-ड्यूटी घर्षण-प्रतिरोधक कार्य परिस्थिती

     --  VM430-01-00A: 3-पोर्ट स्ट्रेट प्लंगर, सानुकूलित ॲक्ट्युएटर असेंब्लीसाठी तळाचे पोर्ट

     -- VM432Y-01-01A: 3-पोर्ट पिवळा मशरूम हेड आपत्कालीन स्टॉप वाल्व

मुख्य उत्पादन फायदे

     --अल्ट्रा-वाइड ड्युअल व्हॅक्यूम आणि पॉझिटिव्ह प्रेशर रेंज: -100kPa व्हॅक्यूमपासून 1.0MPa पर्यंत स्थिर ऑपरेशन, व्हॅक्यूम शोषण आणि मानक पॉझिटिव्ह प्रेशर सर्किट्स दोन्हीशी सुसंगत (VM2 व्हॅक्यूमला सपोर्ट करू शकत नाही)

     -- विश्वासार्ह पॉपपेट सीलिंग बांधकाम: उत्कृष्ट हवा घट्टपणा, धूळ दूषित प्रतिकार, जलद प्रतिसाद आणि अल्ट्रा-लाँग सायकल सेवा जीवन

     -- युनिव्हर्सल Rc1/8 स्टँडर्ड थ्रेड: सामान्य ऑटोमेशन उपकरणांसाठी मोठ्या प्रमाणात दत्तक पोर्ट आकार मोठ्या अदलाबदलीसह

     -- दुहेरी बाजू / तळ पाईपिंग लेआउट: दाट पॅनेल स्टॅकिंग आणि मर्यादित जागा उपकरणांसाठी लवचिक स्थापना लेआउट

     -- पूर्ण-मालिका ॲक्ट्युएटर पोर्टफोलिओ: रोलर लीव्हर, प्लंगर, फ्लॅट पुशबटन, कलर मशरूम हेड, रोटरी नॉब आणि लॉक करण्यायोग्य हेड पूर्णपणे स्ट्रोक मर्यादा, मॅन्युअल जॉग, आपत्कालीन थांबा आणि निवडक नियंत्रण मागणी

     -- हेवी-ड्यूटी औद्योगिक मजबूत बिल्ड: सॉलिड मेटल व्हॉल्व्ह बॉडी, पर्यायी कठोर स्टील रोलर आणि कठोर सतत उत्पादन लाइनसाठी उच्च शॉक/कंपन प्रतिरोध

     -- स्नेहन-मुक्त देखभाल-मुक्त डिझाइन: कमी ऑपरेटिंग खर्च आणि स्वच्छ तेल-मुक्त एअर सर्किट वातावरण

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

     -- इक्विपमेंट स्ट्रोक लिमिट डिटेक्शन: रोलर लीव्हर ॲक्ट्युएटरसह सिलेंडर आणि स्लाइड टेबल फुल पोझिशन फीडबॅक

     -- व्हॅक्यूम शोषण आणि रिलीझ कंट्रोल सर्किट्स (-100kPa नकारात्मक दाबावर स्थिर ऑपरेशन)

     -- मॅन्युअल जॉग चाचणी आणि उपकरणे पॅनेल पुशबटण ॲक्ट्युएटरद्वारे चालू करणे

     -- मशीन सेफ्टी इमर्जन्सी इंटरलॉक: वेगवान एअर सर्किट शटऑफसाठी पिवळा / लाल मशरूम हेड

     -- क्लॅम्पिंग / अनक्लेम्पिंग लूपसाठी जिग आणि फिक्स्चर वायवीय स्विचिंग

     -- पॅकेजिंग, प्रिंटिंग आणि टेक्सटाईल मशिनरी उच्च-फ्रिक्वेंसी मेकॅनिकल ट्रिगर कंट्रोल

     -- लहान स्वयंचलित वर्कस्टेशन पोझिशन सिग्नल फीडबॅक आणि मेकॅनिकल सेफ्टी इंटरलॉक सर्किट्स

निवड तुलना सारणी: VM1 / VM2 / VM4 मालिका

एका वाक्याचा सारांश

     SOLH VM4 मीडियम 3-पोर्ट पॉपेट मेकॅनिकल व्हॉल्व्ह युनिव्हर्सल Rc1/8 पोर्ट, Cv=0.38 फ्लो क्षमता, पूर्ण व्हॅक्यूम ~1.0MPa प्रेशर कंपॅटिबिलिटी, विश्वासार्ह पॉपपेट सीलिंग, संपूर्ण अदलाबदल करण्यायोग्य ॲक्ट्युएटर्स आणि ड्युअल साइड/बॉटम पाइपिंग कंट्रोल, प्री-सर्व्हर्व्ह मेडियम लेआउट म्हणून सुसज्ज आहे. व्हॅक्यूम ऑपरेशन, घर्षण प्रतिकार आणि दीर्घकालीन स्थिर कार्यप्रदर्शन आवश्यक असलेल्या सर्व कार्य परिस्थिती.
