RS2H मालिका हेवी-ड्यूटी स्टॉपर सिलेंडर | समायोज्य हायड्रॉलिक बफर लीव्हर स्टॉप सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादन विहंगावलोकन आणि मुख्य संरचनात्मक फायदे

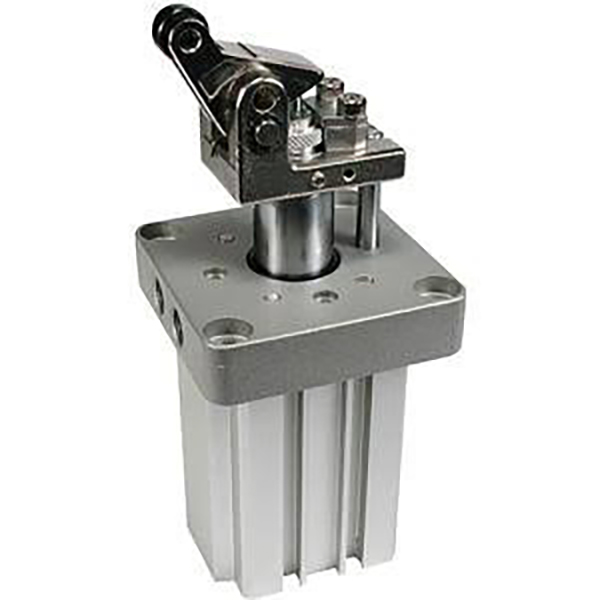

     SOLH RS2H मालिका एक नवीन-जनरेशन हेवी-ड्यूटी लीव्हर-टाइप स्टॉपर सिलेंडर आहे, व्यावसायिकपणे हेवी-लोड कन्व्हेयर लाइन पोझिशनिंग आणि मर्यादित करण्यासाठी डिझाइन केलेले आहे. मोठ्या बोर आकारात φ50/63/80mm उपलब्ध, यात अल्ट्रा-हाय स्टॉपिंग फोर्स, ॲडजस्टेबल हायड्रॉलिक बफर, हलकी कॉम्पॅक्ट रचना आणि उत्कृष्ट प्रभाव प्रतिरोधक वैशिष्ट्ये आहेत. 50-500kg हेवी पॅलेट्स आणि टूलिंग प्लेट्ससाठी विशेषतः लागू, हे हेवी-ड्यूटी ऑटोमेटेड कन्व्हेयर लाईन्ससाठी कोर स्टॉपिंग घटक म्हणून काम करते, वर्कपीस स्टॉपिंग, ट्रान्सफर पोझिशनिंग आणि स्टेशन मर्यादित परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते.

  1.1 श्रेणीसुधारित हेवी-ड्यूटी कार्यप्रदर्शन

     पारंपारिक RS1H मालिकेसाठी अपग्रेड केलेला बदला म्हणून, RS2H थांबण्याच्या शक्तीमध्ये 30% पेक्षा जास्त वाढ मिळवते. एकत्रित लीव्हर फोर्स ॲम्प्लीफिकेशन आणि हायड्रॉलिक बफर स्ट्रक्चरचा अवलंब केल्याने, ते उच्च-फ्रिक्वेंसी प्रभाव भारांना उत्तम प्रकारे सहन करते आणि 50kg ते 500kg पर्यंतच्या जड वर्कपीसला स्थिरपणे मर्यादित करते, अपुरे फोर्स आणि हेवी-लोड चक्रीय ऑपरेशन अंतर्गत जुन्या मॉडेलच्या सहज अपयशाच्या समस्या सोडवते.

  1.2 कॉम्पॅक्ट आणि लाइटवेट ऑप्टिमायझेशन

     RS1H मालिकेच्या तुलनेत, φ63-30 स्ट्रोक मॉडेल एकूण वजन 22% कमी करते आणि एकूण लांबी 9mm ने कमी करते. ऑप्टिमाइझ्ड इंटिग्रेटेड स्ट्रक्चर संपूर्ण स्ट्रक्चरल कडकपणा सुधारून, लहान आकार, हलके वजन आणि उच्च स्थिरता लक्षात घेऊन इंस्टॉलेशनची जागा वाचवते.

  1.3 कोर समायोज्य हायड्रॉलिक बफर

     बिल्ट-इन समायोज्य हायड्रॉलिक बफर मानक म्हणून. वापरकर्ते वेगवेगळ्या वजनाच्या वर्कपीसशी जुळवून घेण्यासाठी फिरणाऱ्या ऍडजस्टमेंट डिस्कद्वारे ओलसर प्रतिकार मुक्तपणे समायोजित करू शकतात आणि वेग पोहोचवू शकतात. M4 सेट स्क्रू सैल करून, ऑन-साइट देखभाल कार्यक्षमतेत मोठ्या प्रमाणात सुधारणा करून आणि डाउनटाइम कमी करून बफर टूल-फ्री क्विक रिप्लेसमेंटला समर्थन देते.

  1.4 उच्च-कडकपणा लीव्हर आणि ड्युअल रोलर डिझाइन

     उच्च-शक्तीचा लीव्हर वर्धित अंतर्गत बफर संरचनेसह सुसज्ज आहे. दोन रोलर मटेरियल पर्याय उपलब्ध आहेत: रेझिन (L) आणि कार्बन स्टील (M), पोशाख प्रतिरोध आणि अँटी-क्रॅकिंग कार्यप्रदर्शन वैशिष्ट्यीकृत. वाढवलेला रोलर व्यास गुळगुळीत रोलिंग ऑपरेशन आणि मजबूत अँटी-डिफ्लेक्शन क्षमता सुनिश्चित करतो, हेवी-लोड थांबताना जॅमिंग आणि विलक्षण लोडचे नुकसान प्रभावीपणे टाळतो.

 1.5 पूर्णपणे बदलण्यायोग्य आणि वैविध्यपूर्ण कॉन्फिगरेशन

     प्रतिष्ठापन परिमाणे पारंपारिक RS1H मालिकेसह पूर्णपणे अदलाबदल करण्यायोग्य आहेत, फिक्स्चर फ्रेम्समध्ये बदल न करता थेट बदली आणि अपग्रेडला समर्थन देतात. वैकल्पिक विस्तारित फंक्शन्समध्ये अँटी-रिबाउंड लॉकिंग यंत्रणा, मॅन्युअल रिलीझ अनलॉक आणि लीव्हर डिटेक्शन स्विच समाविष्ट आहे, जटिल हेवी-लोड कामकाजाच्या परिस्थितीच्या नियंत्रण आवश्यकता पूर्ण करणे.

  1.6 तेल-मुक्त आणि दीर्घ सेवा जीवन संरचना

     ऐच्छिक दुहेरी-अभिनय, स्प्रिंग-लोडेड डबल-ॲक्टिंग आणि सिंगल-ॲक्टिंग मोड्स विविध ऑपरेशनल मागण्या कव्हर करतात. हार्ड क्रोम-प्लेटेड पिस्टन रॉड आणि हार्ड एनोडाइज्ड सिलेंडर बॉडी उत्कृष्ट पोशाख प्रतिरोध आणि प्रभाव प्रतिरोध प्रदान करते. ऑइल-फ्री ऑपरेशन डिझाइन स्वच्छ वातावरण आणि वेल्डिंग स्प्लॅश-प्रूफ कामाच्या परिस्थितीला कमी देखभाल खर्च आणि दीर्घ सेवा आयुष्यासाठी अनुकूल करते.

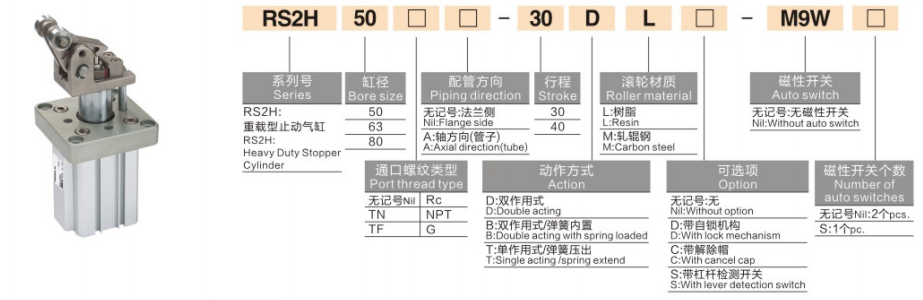

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1.नमुनेदार मॉडेल उदाहरणे: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.मानक ऑर्डरची उदाहरणे

    • सामान्य हेवी-ड्यूटी मॉडेल: RS2H63-30LD-M9BW (φ63 बोर, 30 मिमी स्ट्रोक, रेजिन रोलर, डबल-ॲक्टिंग, M9BW चुंबकीय स्विचसह)

    • उच्च-सुरक्षा लॉकिंग मॉडेल: RS2H80-40TM-XC102 (φ80 बोर, 40 मिमी स्ट्रोक, कार्बन स्टील रोलर, एकल-अभिनय, अँटी-रिबाउंड लॉकिंग यंत्रणेसह)

3. सामान्य तांत्रिक मापदंड (20℃, 0.5MPa मानक स्थिती)

  3.1 मूलभूत तपशील

     • ऑपरेशन मोड: डबल-अभिनय, वसंत-भारित दुहेरी-अभिनय, वसंत ऋतु विस्तारित एकल-अभिनय

     • कार्यरत दबाव श्रेणी: 0.05~1.0MPa; पुरावा दाब: 1.5MPa

     • सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)

     • बफर प्रणाली: मानक अंगभूत समायोज्य हायड्रॉलिक बफर + ड्युअल-एंड रबर बफर

     • स्नेहन मोड: तेल मुक्त ऑपरेशन

     • स्थापना पद्धत: मानक फ्लँज माउंटिंग, 4-साइड मॅग्नेटिक स्विच माउंटिंग उपलब्ध

  3.2 मानक बोर आणि स्ट्रोक संयोजन

  3.3 सैद्धांतिक स्टॉपिंग फोर्स (युनिट: kN @0.5MPa, लीव्हर आउटपुट)

  ३.४ उत्पादन वजन तुलना (युनिट: किलो @ मानक स्ट्रोक)

4. कोर कॉन्फिगरेशन आणि निवड मार्गदर्शक तत्त्वे

 4.1 रोलर सामग्रीची निवड

     • राळ रोलर (L): पॅलेटच्या पृष्ठभागावर कमी आवाज आणि अँटी-स्क्रॅच. हलके/मध्यम भार (50-200kg) आणि हाय-स्पीड ऑपरेशन (≤0.5m/s) परिस्थितींसाठी आदर्श, स्थिर थांबणे सुनिश्चित करताना वर्कपीसचे संरक्षण करणे.

     • कार्बन स्टील रोलर (M): अल्ट्रा-हाय पोशाख प्रतिरोध आणि मजबूत प्रभाव प्रतिकार. जास्त भार (200-500kg), उच्च-फ्रिक्वेंसी सायकलिंग (≥1000 वेळा/दिवस) आणि दीर्घ सेवा आयुष्यासह कठोर औद्योगिक कार्य परिस्थितीसाठी योग्य.

  4.2 ऑपरेशन मोड निवड

     • दुहेरी अभिनय (D): द्विदिशात्मक नियंत्रण करण्यायोग्य क्लॅम्पिंग आणि जास्तीत जास्त स्टॉपिंग फोर्ससह सोडणे. हेवी-लोड आणि उच्च-फ्रिक्वेंसी स्टार्ट-स्टॉप कामाच्या परिस्थितीसाठी ऑप्टिमाइझ केलेले.

     • स्प्रिंग-लोडेड डबल-ॲक्टिंग (B): वीज निकामी झाल्यावर स्वयंचलित रिलीझ, उपकरणे आणि कर्मचारी सुरक्षिततेला प्राधान्य. धोकादायक स्टेशन आणि पॉवर-ऑफ संरक्षण परिस्थितींसाठी योग्य.

     • एकल-अभिनय (टी): स्प्रिंग विस्तार, एअर कॉम्प्रेशन रिट्रॅक्ट मोड. ऊर्जा-बचत आणि किफायतशीर, लाइट-लोड आणि कमी-फ्रिक्वेंसी स्टॉपिंग परिस्थितींसाठी लागू.

  4.3 पर्यायी हेवी-ड्यूटी फंक्शनल ॲक्सेसरीज

     • लॉकिंग यंत्रणा (-XC102): वर्कपीस रिबाउंड आणि विस्थापन टाळण्यासाठी थांबल्यानंतर स्वयंचलित लॉकिंग, हाय-स्पीड लाइट-लोड आणि अँटी-शिफ्टिंग स्टेशनसाठी योग्य.

     • मॅन्युअल अनलॉक फंक्शन: पॉवर बिघाड किंवा उपकरणे निकामी होत असताना लीव्हर मॅन्युअली सोडा, सुरक्षित आणि सोयीस्कर ऑन-साइट देखभाल सुनिश्चित करा.

     • लीव्हर डिटेक्शन स्विच: लीव्हर एक्स्टेंशन आणि रीसेट स्थिती शोधते, बुद्धिमान उत्पादन लाइनसाठी पीएलसी लिंकेज कंट्रोल आणि ऑटोमेटेड इंटरलॉक ऑपरेशनला समर्थन देते.

5. विशिष्ट अनुप्रयोग परिस्थिती

     • हेवी-ड्यूटी पॅलेट कन्व्हेयर लाइन्स: ऑटोमोटिव्ह, होम अप्लायन्स आणि लॉजिस्टिक उद्योगांमध्ये 200-500kg हेवी टूलिंग प्लेट्स थांबवणे, स्थानांतरीत करणे आणि अँटी-शिफ्टिंगसाठी विशेष, स्थिर हेवी-लोड मर्यादित कार्यप्रदर्शन प्रदान करते.

     • वेल्डिंग आणि मशीन टूल हेवी स्टेशन: वेल्डिंग फिक्स्चरचे हेवी-लोड क्लॅम्पिंग, मशीन टूल लोडिंग/अनलोडिंग लिमिटिंग आणि हेवी मोल्ड पोझिशनिंगसाठी लागू. बफर संरचना मजबूत प्रभावाचा प्रतिकार करते आणि वेल्डिंग स्लॅग इरोशन प्रतिबंधित करते.

     • स्वयंचलित गोदाम आणि हस्तांतरण प्रणाली: स्टिरिओस्कोपिक वेअरहाऊस पॅलेट स्टॉपिंग, एजीव्ही डॉकिंग पोझिशनिंग आणि हेवी-ड्यूटी फ्लिपिंग यंत्रणा मर्यादित करण्यासाठी वापरले जाते, स्थिर गती आणि विश्वसनीय सिग्नल फीडबॅक वैशिष्ट्यीकृत.

     • हाय-स्पीड हेवी-ड्यूटी कन्व्हेयर लाइन्स: रोलर आणि बेल्ट कन्व्हेयर लाईन्सवर हाय-स्पीड (≤0.8m/s) हेवी वर्कपीस थांबवण्यासाठी योग्य. समायोज्य हायड्रॉलिक बफर गुळगुळीत आणि शून्य-प्रभाव थांबविण्याची प्रक्रिया सुनिश्चित करते.

6. 3-चरण द्रुत निवड मार्गदर्शक

     १. बोर आकार निवड: वर्कपीसचे वजन आणि पोचण्याच्या गतीनुसार बोअर निवडा. सुरक्षितता मानकांचे अनुसरण करा: सैद्धांतिक स्टॉपिंग फोर्स ≥ वास्तविक लोड × 2. 200kg पेक्षा कमी लोडसाठी φ50, 200–350kg लोडसाठी φ63, 350kg वरील लोडसाठी φ80.

     2. रोलर साहित्य निवड: लाइट-लोड आणि हाय-स्पीड परिस्थितींसाठी राळ रोलर (एल) निवडा; हेवी-लोड आणि उच्च-फ्रिक्वेंसी सायकलिंग परिस्थितीसाठी कार्बन स्टील रोलर (M) निवडा.

     3. कार्यात्मक कॉन्फिगरेशन निवड: हेवी-लोड आणि उच्च-फ्रिक्वेंसी कामाच्या परिस्थितीसाठी डबल-ॲक्टिंग (डी) + कार्बन स्टील रोलर निवडा; अँटी-रिबाउंड आवश्यकतांसाठी लॉकिंग यंत्रणा (-XC102) जोडा; सुरक्षितता-प्राधान्य स्थानकांसाठी स्प्रिंग-लोडेड प्रकार (B) स्वीकारा.

एका वाक्याचा सारांश

     SOLH RS2H मालिका अपग्रेड केलेल्या हेवी-ड्यूटी स्टॉपर सिलेंडरमध्ये 30% जास्त स्टॉपिंग फोर्स, लाइटवेट कॉम्पॅक्ट स्ट्रक्चर, ॲडजस्टेबल हायड्रॉलिक बफर आणि ड्युअल रोलर पर्याय आहेत, जे 50-500kg हेवी-लोड कॉन ऑटोमॅटेड लाईन्ससाठी उच्च-स्थिरता, अँटी-इम्पॅक्ट आणि देखभाल-अनुकूल व्यावसायिक स्टॉपिंग सोल्यूशन्स प्रदान करतात.
