CRQ2 मालिका कॉम्पॅक्ट रोटरी ॲक्ट्युएटर सिलेंडर | रॅक आणि पिनिओ प्रकार

SOLH CRQ2 अल्ट्रा-थिन रॅक आणि पिनियन रोटरी सिलिंडर शून्य-बॅकलॅश अचूक रोटेशन प्राप्त करण्यासाठी डबल-रॅक मेशिंग स्ट्रक्चरचा अवलंब करतात, जागा-प्रतिबंधित प्रकाश आणि मध्यम-ड्यूटी ऑटोमेशनसाठी पूर्णपणे अनुकूल आहेत. अतिरिक्त माउंटिंग ब्रॅकेटशिवाय अल्ट्रा-लो-प्रोफाइल फ्लॅट इंटिग्रेटेड फ्लँज बांधकाम वैशिष्ट्यीकृत, ते ±5° फाइन अँगल कॅलिब्रेशनसह 90°, 180° आणि पर्यायी 360° पूर्ण-वर्तुळ रोटेशनला समर्थन देते. बोअरचा आकार φ10 ते φ40 पर्यंत असतो; वारंवार सायकल चालवताना समायोज्य एअर कुशन ते कुशन इनर्शियल इम्पॅक्टसह मोठी वैशिष्ट्ये उपलब्ध आहेत. CDRQ2 चुंबकीय आवृत्ती PLC पोझिशन सिग्नल लिंकेजसाठी चुंबकीय स्विच इंस्टॉलेशनला समर्थन देते. ऑइल-फ्री सेल्फ-लुब्रिकेटिंग डिझाइन मेंटेनन्स वर्कलोड मोठ्या प्रमाणात कमी करते. स्थिर मोठ्या प्रमाणावर उत्पादन आणि पुरेशा स्पॉट स्टॉकद्वारे समर्थित, हे कॉम्पॅक्ट स्विंग ॲक्ट्युएटर 3C इलेक्ट्रॉनिक्स पीसीबी फ्लिपिंग, पॅकेजिंग मशिनरी, वैद्यकीय ऑटोमेशन आणि अचूक सूक्ष्म अनुक्रमणिका स्टेशन्समध्ये मोठ्या प्रमाणावर तैनात केले जातात.

चौकशी पाठवा

उत्पादन वर्णन

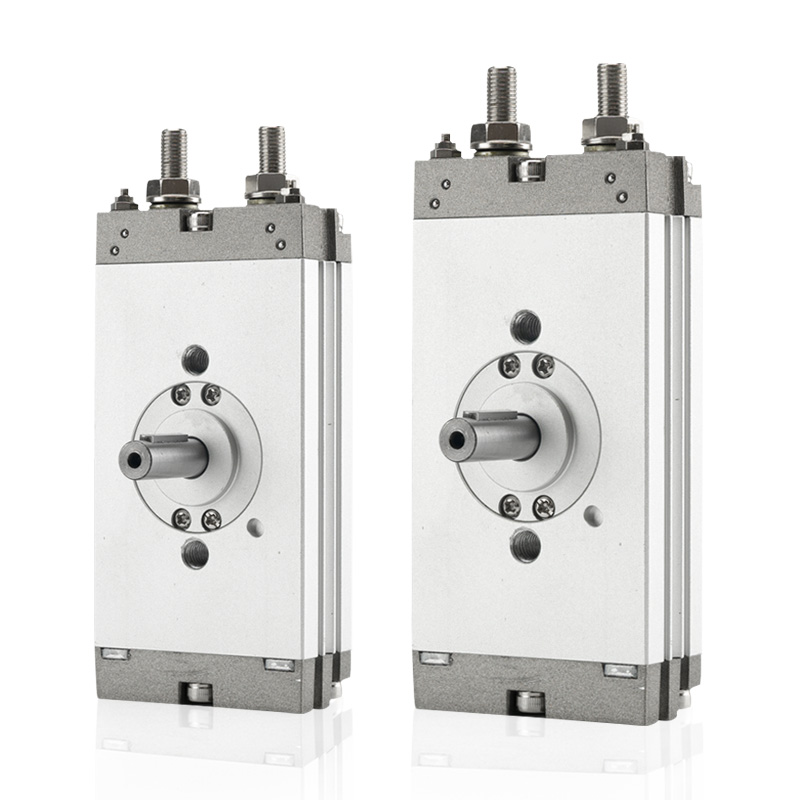

CRQ2 मालिका अल्ट्रा-थिन रॅक आणि पिनियन रोटरी सिलेंडर | झिरो बॅकलॅश कॉम्पॅक्ट स्विंग सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादन विहंगावलोकन आणि मुख्य फायदे

SOLH CRQ2 मालिका एक अति-पातळ सपाट रॅक आणि पिनियन रोटरी सिलेंडर आहे ज्यामध्ये ड्युअल-पिस्टन शून्य-बॅकलॅश रचना आहे. अल्ट्रा-लो बॉडी हाईट आणि इंटिग्रेटेड फ्लँज माउंटिंग डिझाइनसह, ते 90°/180°/360° वाइड-रेंज स्विंग अँगलला सपोर्ट करते आणि φ10 ते φ40 पर्यंतच्या बोर आकारांना कव्हर करते. स्पेस-मर्यादित उपकरणे मांडणीसाठी ऑप्टिमाइझ केलेले, हे सिलिंडर 3C, पॅकेजिंग आणि वैद्यकीय ऑटोमेशन उपकरणांसाठी पसंतीचे कॉम्पॅक्ट रोटरी सोल्यूशन म्हणून काम करत, प्रकाश आणि मध्यम-कर्तव्य अनुक्रमणिका, फ्लिपिंग आणि रोटेटिंग स्टेशनसाठी उच्च-सुस्पष्टता आणि स्थिर रोटरी कार्यप्रदर्शन प्रदान करते.

2. संपूर्ण तांत्रिक तपशील

2.1 मूलभूत पॅरामीटर्स

• बोर आकार: φ10/φ15/φ20/φ30/φ40 (अति पातळ सपाट रचना)

• ऑपरेशन मोड: डबल-ॲक्टिंग रॅक आणि पिनियन ड्राइव्ह

• कार्यरत दबाव श्रेणी: 0.15~0.7MPa; φ20/φ30/φ40 1.0MPa पर्यंत

• पुरावा दाब: 1.05MPa

• सभोवतालचे तापमान: 0℃~60℃ (बर्फ मुक्त वातावरण)

• स्नेहन: तेल-मुक्त स्व-वंगण ऑपरेशन

• बफर कॉन्फिगरेशन: φ10/φ15 केवळ अंगभूत रबर बफरसह; ड्युअल रबर बफरसह φ20/φ30/φ40 + पर्यायी समायोज्य एअर बफर (प्रत्यय C)

• कोन समायोजन: एंड बोल्टद्वारे मानक ±5° दंड समायोजन

• चुंबकीय सुसंगतता: CDRQ2 अंगभूत चुंबकीय रिंग, D-M9B / D-A93 मालिका स्विचेसशी सुसंगत

2.2 सैद्धांतिक टॉर्क सारणी (@0.5MPa, N·m)

बोर आकार (मिमी)	सैद्धांतिक टॉर्क (N·m)
10	0.3
15	0.75
20	1.8
30	3.1
40	5.3

2.3 मानक स्विंग एंगल आणि समायोज्य श्रेणी

• 90° स्विंग: समायोज्य श्रेणी 80°~100°

• 180° स्विंग: समायोज्य श्रेणी 170°~190°

• 360° विस्तारित स्विंग: विशेष पूर्ण-रोटेशन मागणीसाठी समायोज्य श्रेणी 350°~370°

2.4 पोर्ट आकार तपशील

• φ10/φ15: M5×0.8

• φ20/φ30/φ40: मानक Rc1/8; पर्यायी G1/8 आणि NPT थ्रेड

3. मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

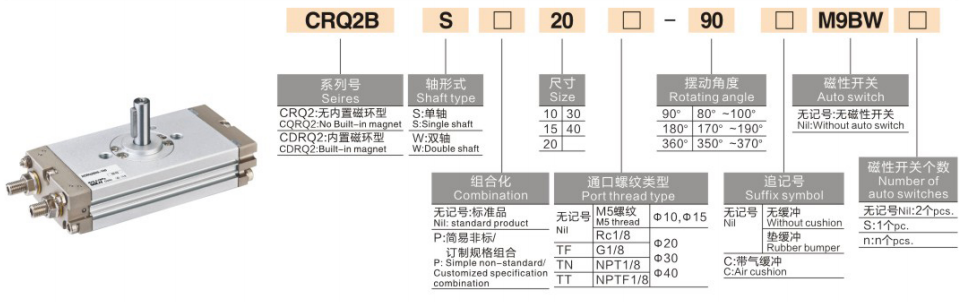

1. संपूर्ण मॉडेल स्ट्रक्चर: CDRQ2BS20-180C

कोड विभाग	व्याख्या
C (उपसर्ग)	स्विच माउंटिंगसाठी अंगभूत चुंबकीय रिंग; C = नॉन-चुंबकीय आवृत्ती नाही
RQ2	मालिका कोड: अल्ट्रा-पातळ फ्लॅट रॅक आणि पिनियन रोटरी सिलेंडर
B	बेसिक माउंटिंग प्रकार (थेट इंस्टॉलेशनसाठी इंटिग्रेटेड फ्लँज बॉडी)
S/W	शाफ्ट प्रकार: S = सिंगल शाफ्ट; W = ड्युअल शाफ्ट
10/15/20/30/40	बोर आकार (मिमी)
90/180/360	स्विंग कोन तपशील
C (प्रत्यय)	एअर बफर (फक्त φ20/φ30/φ40 मॉडेलसाठी उपलब्ध)
X6	कमी-स्पीड आवृत्ती (तंतोतंत ऑपरेशनसाठी 5s/90° स्लो स्विंग)

2. ठराविक ऑर्डरची उदाहरणे

• मानक नॉन-बफर मॉडेल: CRQ2BW15-90 (मूलभूत प्रकार, ड्युअल शाफ्ट, φ15 बोर, 90° स्विंग, नॉन-चुंबकीय, रबर बफर)

• उच्च-परिशुद्धता बफर मॉडेल: CDRQ2BS40-180C (चुंबकीय रिंग सुसज्ज, सिंगल शाफ्ट, φ40 बोर, 180° स्विंग, एअर बफर)

4. संरचनात्मक तत्त्व आणि मुख्य सामर्थ्य

4.1 अंतर्गत रचना आणि कार्य तत्त्व

CRQ2 मालिका सममितीय ड्युअल-पिस्टन डबल रॅक मेशिंग स्ट्रक्चर स्वीकारते. कॉम्प्रेस्ड एअर सिंक्रोनस रेखीय गतीसाठी ड्युअल पिस्टन चालवते, जे गियर रॅकला स्थिर रोटरी टॉर्क आउटपुट करण्यासाठी ढकलते. इंटिग्रेटेड फ्लॅट बॉडी अंगभूत बफर मेकॅनिझम, एंड अँगल ऍडजस्टमेंट बोल्ट, सिंगल-साइड पाइपिंग इंटरफेस आणि ड्युअल-साइड मॅग्नेटिक स्विच ग्रूव्हसह येते. सिमेट्रिक फोर्स स्ट्रक्चर ऑपरेशन दरम्यान थरथरणे आणि बॅकलॅश काढून टाकते, अल्ट्रा-स्थिर उच्च-परिशुद्धता रोटरी पोझिशनिंग प्राप्त करते.

4.2 अद्वितीय कोर फायदे

• अति-पातळ सपाट शरीर: शरीराची अत्यंत कमी उंची (17~37mm), सिलेंडर बॉडी थेट फ्लँज म्हणून वापरली जाऊ शकते, अतिरिक्त माउंटिंग ब्रॅकेट काढून टाकते आणि उभ्या स्थापनेची जागा मोठ्या प्रमाणात वाचवते.

• शून्य बॅकलॅश डिझाइन: डबल-रॅक फुल मेशिंग स्ट्रक्चर शून्य क्लीयरन्स रोटेशन ओळखते, उच्च पुनरावृत्ती स्थिती अचूकता आणि जिटर-फ्री स्टार्ट-स्टॉप ऑपरेशन सुनिश्चित करते.

• नीट पाइपिंग आणि वायरिंग: सिंगल-साइड एअर इंटरफेस आणि समान-साइड ड्युअल स्विच ग्रूव्ह्स क्लिनर उपकरणांच्या संरचनेसाठी साइटवरील वायरिंग आणि पाइपिंग लेआउट सुलभ करतात.

• अचूक कोन फाइन-ट्यूनिंग: मानक ±5° समायोज्य स्विंग एंगल विविध अचूक स्थिती आवश्यकतांशी जुळवून घेतो.

• वैविध्यपूर्ण शाफ्ट पर्याय: विविध स्वयंचलित कनेक्शन मोडशी जुळण्यासाठी पर्यायी सिंगल शाफ्ट (सार्वत्रिक) आणि ड्युअल शाफ्ट (द्विदिश लिंकेज).

5. स्थापना आणि निवड मार्गदर्शक तत्त्वे

5.1 स्थापना मोड

बेसिक बी प्रकार: सिलेंडर बॉडीचा खालचा भाग आरक्षित पोझिशनिंग होलसह थेट माउंटिंगला समर्थन देतो. एकात्मिक फ्लँज डिझाइनसाठी कोणत्याही अतिरिक्त फिक्सिंग ॲक्सेसरीजची आवश्यकता नाही, ज्यामध्ये जलद स्थापना आणि उच्च स्थान अचूकता आहे.

5.2 मुख्य निवड निकष

• अंतराळ मर्यादा प्राधान्य: उभ्या उंची मर्यादित परिस्थितींसाठी CRQ2 अल्ट्रा-थिन मालिका निवडा; पुरेशा स्थापनेसाठी MSQ/HRQ मालिका निवडा.

• अचूकता आणि बॅकलॅश मागणी: शून्य-बॅकलॅश उच्च-परिशुद्धता स्थितीसाठी रॅक आणि पिनियन CRQ2; कमी किमतीच्या लार्ज-एंगल लाइट-लोड रोटेशनसाठी वेन-प्रकार CRB2.

• स्विंग कोन पुष्टीकरण: पारंपारिक फ्लिपिंग/पोझिशनिंगसाठी मानक 90°/180°; पूर्ण-वर्तुळ रोटेशन कार्य परिस्थितीसाठी 360° विस्तारित प्रकार.

• बफर जुळणी: हाय-स्पीड आणि मध्यम-हेवी लोड ऑपरेशनसाठी C एअर बफर निवडा; मानक रबर बफर कमी-स्पीड लाइट-लोड मागणी पूर्ण करतो.

• सिग्नल फीडबॅक मागणी: PLC पोझिशन डिटेक्शन आणि ऑटोमेटेड लिंकेज कंट्रोलसाठी CDRQ2 चुंबकीय रिंग आवृत्ती निवडा; सिग्नल फीडबॅकशिवाय साध्या रोटरी मोशनसाठी CRQ2 नॉन-चुंबकीय आवृत्ती.

6. विशिष्ट अनुप्रयोग परिस्थिती

• 3C आणि इलेक्ट्रॉनिक्स उद्योग: पीसीबी बोर्ड फ्लिपिंग, चिप सॉर्टिंग, लहान फिक्स्चर रोटेशन आणि अचूक घटक पोझिशनिंग.

• पॅकेजिंग आणि प्रिंटिंग उपकरणे: लेबल स्विंगिंग, बॉक्स सीलिंग पोझिशनिंग, बॅफल डिफ्लेक्शन आणि सतत पॅकेजिंग लाइन डायरेक्शनल स्विचिंग.

• कॉम्पॅक्ट ऑटोमेशन स्टेशन्स: सूक्ष्म व्हॉल्व्ह स्विचिंग, अचूक इंडेक्सिंग पोझिशनिंग आणि अरुंद उपकरणांच्या जागेत रोटरी ऑपरेशन.

• वैद्यकीय आणि अचूक यंत्रणा: लहान मॅनिपुलेटर रोटेशन, अचूक वैद्यकीय ऍक्सेसरी फ्लिपिंग आणि मिनी ऑटोमेटेड रोटरी प्लॅटफॉर्म.

7. CRQ2B वि CDRQ2B तुलना सारणी

तुलना आयटम	CRQ2B	CDRQ2B
पूर्ण नाव	अति-पातळ रॅक पिनियन रोटरी सिलेंडर	चुंबकीय अल्ट्रा-पातळ रॅक पिनियन रोटरी सिलेंडर
चुंबकीय रिंग	शिवाय	अंगभूत
चुंबकीय स्विच	माउंट करण्यायोग्य नाही	D-M9B/D-A93 सह सुसंगत
पोझिशन डिटेक्शन	कोणताही सिग्नल फीडबॅक नाही	PLC इन-प्लेस सिग्नल आउटपुट उपलब्ध
एकूण परिमाण	पूर्णपणे सुसंगत	पूर्णपणे सुसंगत
टॉर्क आणि दाब	सातत्यपूर्ण कामगिरी	सातत्यपूर्ण कामगिरी
बफर प्रकार	रबर / एअर बफर (C)	रबर / एअर बफर (C)
शाफ्ट प्रकार	सिंगल (एस) / ड्युअल (डब्ल्यू) पर्यायी	सिंगल (एस) / ड्युअल (डब्ल्यू) पर्यायी
अनुप्रयोग परिस्थिती	पोझिशन डिटेक्शनशिवाय साधे रोटरी ऑपरेशन	मर्यादा ओळख आणि सिग्नल लिंकेजसह स्वयंचलित नियंत्रण
खर्च पातळी	मानक आर्थिक	किंचित उंच

एका वाक्याचा सारांश

SOLH CRQ2 मालिका अल्ट्रा-थिन झिरो-बॅकलॅश रोटरी सिलेंडरमध्ये फ्लॅट इंटिग्रेटेड फ्लँज डिझाइन, मल्टी-एंगल ॲडजस्टेबल रोटेशन आणि स्पेस-सेव्हिंग इन्स्टॉलेशन, प्रकाश आणि मध्यम-कर्तव्य अरुंद-स्पेस ऑटोमेटेड फ्लिपिंग आणि इंडेक्सिंग स्टेशनसाठी उच्च-सुस्पष्टता, स्थिर आणि कॉम्पॅक्ट रोटरी सोल्यूशन प्रदान करते.
