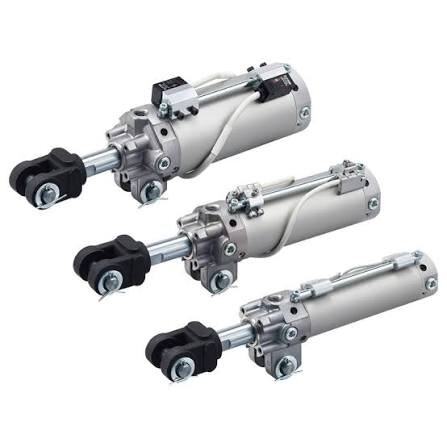

CKG1 (CKP1) मालिका क्लॅम्प सिलेंडर | अँटी-मॅग्नेटिक स्विचसह रॉड-माउंट केलेले हेवी-ड्यूटी सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादन विहंगावलोकन आणि मुख्य संरचनात्मक फरक

     SOLH CKG1/CKP1 मालिका रॉड-माउंट केलेले हेवी-ड्युटी क्लॅम्पिंग सिलिंडर आहेत जे विशेषतः वेल्डिंग आणि मजबूत चुंबकीय हस्तक्षेप वातावरणासाठी डिझाइन केलेले आहेत. 50 मिमी ते 200 मिमी पर्यंतच्या मानक स्ट्रोकसह φ40/50/63 मिमी बोर आकारात उपलब्ध, ही मालिका 3-दिशा माउंटिंगला समर्थन देणारे मूळ विरोधी मजबूत चुंबकीय क्षेत्र चुंबकीय स्विचसह सुसज्ज आहे. कॉम्पॅक्ट लाइटवेट स्ट्रक्चर, तीव्र चुंबकीय हस्तक्षेपाखाली स्थिर ऑपरेशन, हेवी क्लॅम्पिंग फोर्स आणि ॲडजस्टेबल मोशन स्पीड, हे आर्क वेल्डिंग/स्पॉट वेल्डिंग फिक्स्चर, मशीन टूल फिक्सिंग आणि ऑटोमेटेड हेवी-लोड क्लॅम्पिंग स्टेशन्सना पूर्णपणे लागू आहे. मालिका दोन मॉडेल्समध्ये विभागली गेली आहे: CKG1 मानक अंगभूत चुंबकीय रिंगांसह आणि CKP1 विविध अँटी-चुंबकीय आवश्यकतांसाठी उच्च-शक्तीच्या अंगभूत चुंबकीय रिंगांसह.

1.1 मालिका कार्यात्मक विभाग

     • CKG1 (मानक चुंबकीय रिंग): D-P3DWA / D-P4DW अँटी-चुंबकीय स्विचसह जुळलेले. सामान्य मजबूत चुंबकीय वातावरण आणि आर्क वेल्डिंग स्प्लॅश-प्रूफ परिस्थितींसाठी योग्य. पर्यायी स्प्लॅश-प्रूफ कोड: -XC88 / -XC89 / -XC91, पारंपारिक वेल्डिंग स्टेशनसाठी किफायतशीर आणि स्थिर हस्तक्षेप विरोधी कार्यप्रदर्शन प्रदान करते.

    • CKP1 (उच्च-शक्ती चुंबकीय रिंग): वर्धित अंगभूत मजबूत चुंबकीय रिंगांसह सुसज्ज आणि D-P79WSE / D-P74L / Z उच्च-दर्जाच्या अँटी-चुंबकीय स्विचसह सुसंगत. हे मजबूत अँटी-चुंबकीय हस्तक्षेप क्षमता आणि अधिक स्थिर सिग्नल इंडक्शन प्रदान करते, उच्च-चुंबकीय-क्षेत्र आणि उच्च-फ्रिक्वेंसी वेल्डिंग कार्य परिस्थितीसाठी आदर्श.

1.2 अद्वितीय रॉड-आरोहित संरचना

     चुंबकीय स्विच माउंटिंग रॉड पिस्टन रॉडच्या बाजूने अखंडपणे डिझाइन केलेले आहे, 3-दिशा इंस्टॉलेशनला (वर/डावी/उजवीकडे) समर्थन देते. एम्बेडेड लेआउट फिक्स्चर हस्तक्षेप आणि यांत्रिक टक्कर टाळते, लवचिक वायरिंग आणि कॉम्पॅक्ट वेल्डिंग फिक्स्चर लेआउटमध्ये स्थिर सिग्नल शोधणे सुनिश्चित करते.

1.3 कॉम्पॅक्ट अपग्रेड आणि अदलाबदल करण्यायोग्य डिझाइन

     CKP1-40 मॉडेलसाठी ऑप्टिमाइझ केलेल्या सिलेंडरच्या शरीराची रचना एकूण लांबी 7 मिमीने कमी करते, एकूण वजनात 7% घट होते. φ63-150mm मॉडेलचे वजन फक्त 1.82kg आहे. पारंपारिक जुन्या-प्रकार CK1 मालिकेसह पूर्णपणे बदलण्यायोग्य स्थापना परिमाणे, फिक्स्चर संरचना बदलल्याशिवाय थेट बदलणे आणि अपग्रेड करणे.

1.4 हेवी-ड्यूटी आणि टिकाऊ कामगिरी

     स्थिर क्लॅम्पिंग आणि रिलीझिंग मोशनसाठी मानक डबल-एंड एअर बफरसह दुहेरी-अभिनय द्विदिश नियंत्रणीय संरचना स्वीकारते. पिस्टन रॉड हार्ड क्रोम प्लेटिंग ट्रीटमेंटमधून जातो आणि सिलेंडर बॉडी कठोर एनोडायझिंग प्रक्रियेचा अवलंब करते, उत्कृष्ट पोशाख प्रतिकार आणि प्रभाव प्रतिकार लक्षात घेऊन. तेल-मुक्त डिझाइन स्वच्छ वातावरण आणि कमी देखभालीसह कठोर वेल्डिंग कार्य परिस्थितीशी जुळवून घेते.

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1. ठराविक मॉडेल उदाहरणे: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. मानक ऑर्डर उदाहरणे

     • CKG1 मानक चुंबकीय कॉन्फिगरेशन: CKG1A63-50YZ-P4DWL (मानक चुंबकीय रिंग, 16.5 मिमी डोळ्याची रुंदी, φ63 बोर, 50 मिमी स्ट्रोक, रॉड-माऊंट, P4DWL अँटी-मॅग्नेटिक स्विचसह)

     • CKP1 हाय-पॉवर मॅग्नेटिक कॉन्फिगरेशन: CKP1B40-75Z-P79WSE (उच्च-पॉवर चुंबकीय रिंग, 19.5 मिमी हेवी-ड्युटी डोळ्याची रुंदी, φ40 बोर, 75 मिमी स्ट्रोक, रॉड-माउंट, P79WSE उच्च-दर्जाच्या अँटी-मॅग्नेटिक स्विचसह)

3. सामान्य तांत्रिक मापदंड (20℃, 0.5MPa मानक स्थिती)

  3.1 मूलभूत तपशील

     • ऑपरेशन मोड: दुहेरी-अभिनय (द्विदिश नियंत्रण करण्यायोग्य क्लॅम्पिंग / रिलीझिंग)

     • कार्यरत दबाव श्रेणी: 0.05~1.0MPa; पुरावा दाब: 1.5MPa

     • सभोवतालचे तापमान: -10℃~60℃ (चुंबकीय स्विचसह); -10℃~70℃ (स्विचशिवाय)

     • पिस्टन ऑपरेटिंग गती: 50~300mm/s (थ्रेड स्पीड रेग्युलेशन, नॉन प्रोट्रुडिंग सिलेंडर बॉडी)

     • बफर मोड: मानक डबल-एंड एअर बफर; ऐच्छिक वर्धित डबल-एंड एअर बफर (-X1515)

     • स्नेहन मोड: तेल मुक्त ऑपरेशन

     • चुंबकीय स्विच वैशिष्ट्य: व्यावसायिक विरोधी मजबूत चुंबकीय क्षेत्र डिझाइन, विशेष 3-दिशा रॉड-माऊंट स्थापना

3.2 सैद्धांतिक क्लॅम्पिंग फोर्स (युनिट: kN @0.5MPa)

3.3 उत्पादनाचे वजन (युनिट: किलो @ 100 मिमी स्ट्रोक)

4. अँटी-स्ट्राँग मॅग्नेटिक स्विच मॅचिंग (रॉड-माउंट केलेल्या प्रकाराचा मुख्य फायदा)

     स्थापना आणि पर्यावरणीय फायदे: इंटिग्रेटेड स्विच रॉड स्ट्रक्चर अनियंत्रित 3-दिशा इन्स्टॉलेशनला समर्थन देते, प्रभावीपणे वेल्डिंग स्लॅग जमा करणे आणि फिक्स्चर यांत्रिक हस्तक्षेप टाळते. जुळलेले स्विच व्यावसायिक स्प्लॅश-प्रूफ आणि डस्ट-प्रूफ डिझाइनचा अवलंब करतात, स्थिर आणि विश्वासार्ह सिग्नल आउटपुटसह कठोर आणि जटिल वेल्डिंग कार्य वातावरणाशी पूर्णपणे जुळवून घेतात.

5. विशिष्ट अनुप्रयोग परिस्थिती

     • वेल्डिंग फिक्स्चर स्टेशन्स: आर्क वेल्डिंग आणि स्पॉट वेल्डिंग वर्कपीस क्लॅम्पिंग, स्प्लॅश-प्रूफ पोझिशनिंग आणि वेल्डिंग टूलिंग फिक्सिंगसाठी विशेष. व्यावसायिक अँटी-मॅग्नेटिक आणि अँटी-स्प्लॅश डिझाइन मजबूत चुंबकीय वातावरणात वेल्डिंगमध्ये सिग्नल ड्रिफ्ट आणि अपयशाच्या समस्या सोडवते.

     • मशीन टूल आणि मशीनिंग सेंटर: हेवी-लोड वर्कपीस फिक्सिंग, मोल्ड क्लॅम्पिंग आणि शॉर्ट-स्ट्रोक अचूक स्थितीवर लागू. उच्च क्लॅम्पिंग फोर्स आणि उत्कृष्ट अँटी-डिफ्लेक्शन क्षमता स्थिर प्रक्रिया सहिष्णुता सुनिश्चित करते.

     • स्वयंचलित हेवी-ड्यूटी स्टेशन: हेवी पॅलेट क्लॅम्पिंग, ट्रान्सफर लिमिटिंग आणि फ्लिपिंग मेकॅनिझम पोझिशनिंगसाठी योग्य. हे मजबूत पर्यावरणीय हस्तक्षेप प्रतिकारासह सातत्यपूर्ण आणि स्थिर चक्रीय क्रिया प्रदान करते.

     • मजबूत चुंबकीय क्षेत्र कार्यरत क्षेत्रे: इलेक्ट्रोमॅग्नेट्सशी जुळलेल्या स्टेशनसाठी, उच्च-फ्रिक्वेंसी मोटर्सच्या जवळ क्लॅम्पिंग आणि मजबूत चुंबकीय हस्तक्षेप झोनमध्ये स्थानासाठी योग्य. समर्पित अँटी-चुंबकीय स्विच 100% विश्वासार्ह स्थिती सिग्नलची हमी देतात.

6. CKG1 वि CKP1 मालिका द्रुत तुलना

7. 3-चरण द्रुत निवड मार्गदर्शक

   १. बोर आकार निवड: वास्तविक क्लॅम्पिंग लोडवर आधारित बोर आकार निवडा. नियमाचे पालन करा: सैद्धांतिक क्लॅम्पिंग फोर्स ≥ वास्तविक लोड × 1.5 सुरक्षा घटक. हलक्या भारासाठी φ40, मध्यम भारासाठी φ50, भारी भार असलेल्या कामाच्या स्थितीसाठी φ63.

   2. स्ट्रोक निवड: मानक स्ट्रोक 50 मिमी ते 200 मिमी पर्यंत आहे. क्लॅम्पिंग क्रिया करताना यांत्रिक हस्तक्षेप टाळण्यासाठी वर्कपीसच्या उंचीनुसार 5~10 मिमी अतिरिक्त स्ट्रोक मार्जिन राखून ठेवा.

   3. कॉन्फिगरेशन जुळणी

￮ चुंबकीय रिंग आणि स्विच: सामान्य वेल्डिंग वातावरणासाठी CKG1 + P4DW निवडा; उच्च-फ्रिक्वेंसी आणि उच्च-हस्तक्षेप वेल्डिंग स्टेशनसाठी CKP1 + P79WSE निवडा.

￮ डोळा रुंदी तपशील: C=12.5 मिमी अरुंद स्थापनेसाठी; मानक सामान्य वापरासाठी A=16.5mm; हेवी-लोड क्लॅम्पिंग परिस्थितीसाठी B=19.5mm.

एका वाक्याचा सारांश

     SOLH CKG1/CKP1 मालिका रॉड-माउंटेड हेवी-ड्यूटी क्लॅम्प सिलिंडर हे वेल्डिंग उद्योगांसाठी व्यावसायिक अँटी-मॅग्नेटिक वायवीय उपाय आहेत, ज्यामध्ये 3-दिशा स्विच इंस्टॉलेशन, ऑइल-फ्री ऑपरेशन, मानक एअर बफर आणि अदलाबदल करण्यायोग्य स्थापना आकार आहे. CKG1 स्वस्त-प्रभावी अँटी-एसी चुंबकीय कार्यप्रदर्शन प्रदान करते, तर श्रेणीसुधारित CKP1 उत्कृष्ट AC/DC अँटी-हस्तक्षेप क्षमता प्रदान करते, जटिल मजबूत चुंबकीय आणि वेल्डिंग वातावरणात स्थिर हेवी क्लॅम्पिंगसाठी दोन्ही आदर्श आहे.
