ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

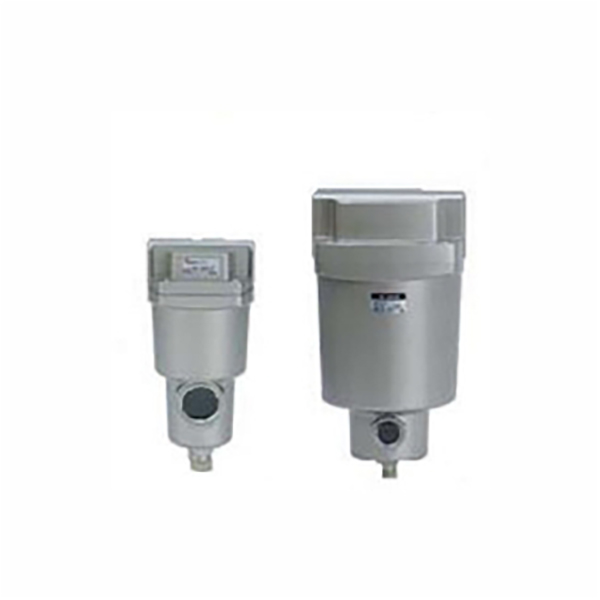

AFF आणि AM कोर संयुक्त वायु स्रोत शुद्धीकरण असेंब्ली तयार करतात. AFF घन अशुद्धता आणि घनरूप पाण्याचे थेंब काढून टाकण्यासाठी प्राथमिक खडबडीत फिल्टर म्हणून कार्य करते, तर AM सूक्ष्म तेल एरोसोल निर्मूलनासाठी, संकुचित हवेची स्वच्छता सुधारण्यासाठी आणि डाउनस्ट्रीम वायवीय ॲक्ट्युएटरचे पूर्णपणे संरक्षण करण्यासाठी अचूक तेल धुके विभाजक आहे.
1. AFF मालिका मुख्य रेषा खडबडीत फिल्टर
-- गाळण्याची प्रक्रिया अचूकता: 1μm, 99% कण कॅप्चर दर (जुन्या 3μm ग्रेडवरून श्रेणीसुधारित)
-- कोर फंक्शन: मोठी धूळ, गंजलेले ढिगारे आणि मोठ्या प्रमाणात कंडेन्स्ड पाणी काढून टाका, 99% पाणी पृथक्करण कार्यक्षमता फ्रंट प्राथमिक गाळण्याची प्रक्रिया म्हणून
-- स्वच्छता मानक: ISO8573-1:2010 [4:7:4]
2. AM मालिका ऑइल मिस्ट सेपरेटर (फाईन फिल्टर)
-- गाळण्याची प्रक्रिया अचूकता: 0.1μm, 99% मायक्रो ऑइल मिस्ट कॅप्चर रेट (जुन्या 0.3μm ग्रेडवरून अपग्रेड)
-- कोर फंक्शन: संपूर्ण तेल धुके वेगळे करणे, आउटलेट अवशिष्ट तेल एकाग्रता ≤1mg/m³ (0.8ppm), तेल-मुक्त स्नेहन प्रक्रियेच्या आवश्यकतांचे पूर्णपणे अनुपालन
-- स्वच्छता मानक: ISO8573-1:2010 [2:7:3]
3. सामायिक सामान्य फायदे
-- अल्ट्रा-लो प्रेशर ड्रॉप ≤5kPa, ऊर्जा बचत, प्रवाह क्षमता 20% विरुद्ध पारंपारिक मॉडेलने वाढली
-- लाइटवेट स्टेनलेस स्टील लिक्विड स्टोरेज वाडगा, कमाल वजन कमी 52% पर्यंत
-- व्हिज्युअल मेंटेनन्स रिमाइंडर: फिल्टर रिप्लेसमेंट वेळेचा न्याय करण्यासाठी लाल रिंगसह मानक अंगभूत क्लोग इंडिकेटर; द्रुत मॉडेल ओळखण्यासाठी कलर-कोडेड फिल्टर एंड कॅप्स
--मॉड्युलर कॅस्केड डिझाइन, मल्टी-ग्रेड अल्ट्रा-क्लीन एअर डिमांड पूर्ण करण्यासाठी AMD/AMH अल्ट्रा-फाईन फिल्टरसह अनुक्रमे कनेक्ट केले जाऊ शकते.
1. उदाहरण मॉडेल: AFF40-04 ; AM50-10D
|
कोड विभाग |
व्याख्या वर्णन |
| एएफएफ / एएम |
मालिका ओळखकर्ता / AFF = मेन लाइन खडबडीत फिल्टर / AM = ऑइल मिस्ट फाइन सेपरेटर |
| 20 / 30 / 40 / 50 / 60 / 70D /80D /90D |
फ्रेम आकाराचा कोड, रेट केलेल्या कमाल प्रवाहाशी संबंधित |
| ०२/०४/०६/१०/१४ |
पोर्ट थ्रेड आकार. 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5". थ्रेड पर्याय: Rc/G/NPT |
| -डी |
पर्यायी प्रत्यय D = सामान्यतः उघडा ऑटो ड्रेन (हवेच्या दाबाशिवाय निचरा) |
2. मानक ऑर्डर उदाहरणे
-- AFF खडबडीत फिल्टर, 1/2" पोर्ट, ऑटो ड्रेन: AFF40-04D
-- AM ऑइल मिस्ट सेपरेटर, 1" पोर्ट, ऑटो ड्रेन: AM50-10D
-- उच्च प्रवाह 7000 L/min, 1.5" पोर्ट: AM70D-14
1. सामान्य सामान्य पॅरामीटर्स
-- लागू होणारे माध्यम: संकुचित हवा (प्री-फिल्टर ≥40μm अपस्ट्रीम आवश्यक आहे)
-- ऑपरेटिंग प्रेशर रेंज: 0.1~1.0 MPa; बर्स्ट प्रूफ प्रेशर 1.5 MPa
-- ऑपरेटिंग सभोवतालचे तापमान: -5 ~ 60 ℃ (वाडग्यात बर्फ तयार होत नाही)
-- ड्रेन कॉन्फिगरेशन: मॅन्युअल ड्रेन मानक म्हणून; प्रत्यय -D द्वारे ऑटो ड्रेन पर्यायी
2.पूर्ण मालिका प्रवाह आणि परिमाण पॅरामीटर सारणी
|
मॉडेल कोड |
कमाल प्रवाह (L/min) |
पोर्ट थ्रेड आकार |
निव्वळ वजन (किलो) |
लिक्विड स्टोरेज व्हॉल्यूम (cm³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
३/४", १" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| ७० डी |
7000 |
1", 1.5" |
3.4 |
— |
| 80D |
11000 |
१.५" |
4.7 |
— |
| 90 डी |
14500 |
१.५", २" |
5.0 |
— |
1. फिल्टरेशन ग्रेड मॅचिंग योजना
-- सामान्य सामान्य वायवीय सर्किट्स: AFF (1μm खडबडीत फिल्टर) → प्रेशर रेग्युलेटर → स्नेहक
-- ऑइल-फ्री प्रिसिजन ऑटोमेशन उपकरणे: AFF → AM (0.1μm ऑइल मिस्ट सेपरेटर) → टर्मिनल उपकरणे
-- अल्ट्रा-उच्च स्वच्छता सेमीकंडक्टर / ऑप्टिकल प्रक्रिया: AFF → AM → AMD (0.01μm अल्ट्रा-फाईन फिल्टर)
2. प्रवाह मार्जिन गणना
-- एकूण सिस्टीमच्या जास्तीत जास्त हवेच्या वापरापेक्षा 1.2~1.5 पट जास्त रेट केलेले फ्लो असलेले मॉडेल निवडा; ओव्हरलोड फ्लोमुळे गाळण्याची क्षमता मोठ्या प्रमाणात कमी होईल आणि दबाव कमी होईल.
3. ड्रेन मोड निवड
-- 24 तास अप्राप्य सतत उत्पादन, उच्च कंडेन्सेट उत्पन्न: निवडा -डी ऑटो ड्रेन आवृत्ती
-- मधूनमधून कमी-फ्रिक्वेंसी उपकरणे: मानक मॅन्युअल ड्रेन प्रकार पुरेसा
4. पोर्ट मॅचिंग तत्त्व
-- मुख्य पाइपलाइन व्यासासह सातत्यपूर्ण फिल्टर पोर्ट आकार; अतिरिक्त दाब कमी टाळण्यासाठी व्यास कमी करणे/वाढवणे टाळा.
--सामान्य औद्योगिक ऑटोमेशन: सीएनसी मशीन टूल्स, एअर सिलेंडर, सोलेनोइड व्हॉल्व्ह फ्रंट-एंड पाणी आणि तेल काढणे
-- अन्न आणि औषध निर्मिती: उत्पादनाची दूषितता टाळण्यासाठी तेलमुक्त स्वच्छ हवा स्रोत
-- 3C इलेक्ट्रॉनिक्स आणि कोटिंग कार्यशाळा: पृष्ठभागावरील कोटिंग दोष आणि अचूक घटक प्रदूषण टाळण्यासाठी तेल धुके काढून टाका
-- एअर कॉम्प्रेसर पोस्ट-ट्रीटमेंट सिस्टम: संपूर्ण हवा शुद्धता सुधारण्यासाठी रेफ्रिजरेटेड / शोषण एअर ड्रायरसह कॅस्केड
|
तुलना आयटम |
AFF मुख्य लाइन खडबडीत फिल्टर |
एएम ऑइल मिस्ट सेपरेटर फाइन फिल्टर |
| गाळण्याची प्रक्रिया अचूकता |
1μm, पाण्याचे थेंब आणि मोठे घन कण काढून टाकते |
0.1μm, समर्पित सूक्ष्म तेल धुके वेगळे करणे |
| आउटलेट अवशिष्ट तेल |
तेल पृथक्करण कार्य नाही |
≤1mg/m³ अल्ट्रा-कमी अवशिष्ट तेल एकाग्रता |
| स्थापना स्थिती |
एअर कंप्रेसर नंतरचा पहिला टप्पा, एअर सर्किटचा सर्वात पुढचा भाग |
AFF खडबडीत फिल्टर नंतर, अचूक टर्मिनल उपकरणांपूर्वी |
| कोर फंक्शन |
प्राथमिक प्री-फिल्ट्रेशन, डाउनस्ट्रीम फाइन फिल्टर घटकांचे संरक्षण करा |
दुय्यम अचूक शुद्धीकरण, तेल-मुक्त स्वच्छ संकुचित हवा पुरवठा |
SOLH AFF 1μm मेन लाइन खरखरीत फिल्टर आणि AM 0.1μm ऑइल मिस्ट सेपरेटर पूर्ण 300~14500 L/min फ्लो रेंजसह मॉड्यूलर कॅस्केड एअर प्युरिफिकेशन युनिट्स, व्हिज्युअल क्लोग इंडिकेटर आणि पर्यायी ऑटो ड्रेन, ISO8573-1 चे पालन करत, सामान्य फूड-स्रोत, इलेक्ट्रोमॅटिक ऑइल आणि सामान्य फूड-स्रोत, पीआरएई उपचार
