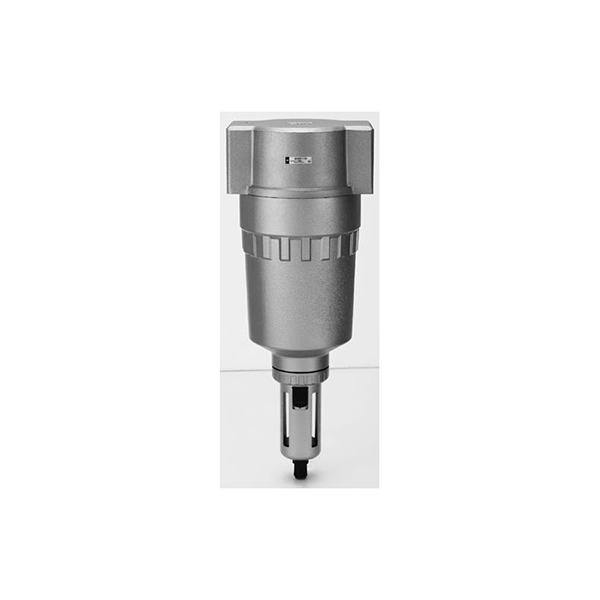

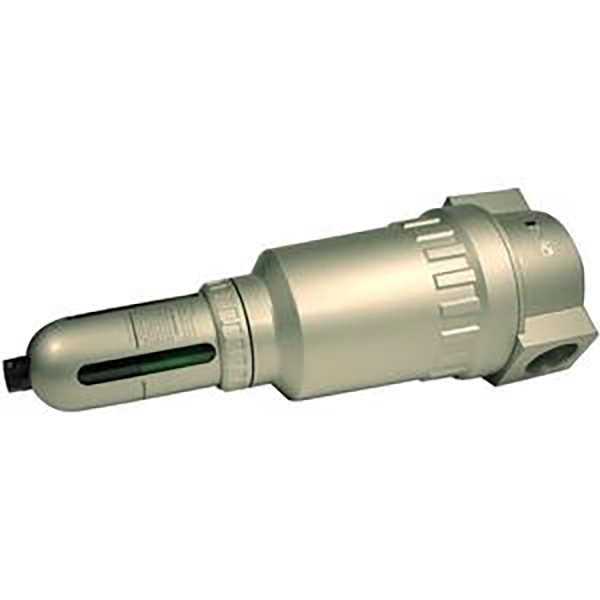

AF800 / AF900 मालिका मोठी क्षमता उच्च प्रवाह एअर फिल्टर

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH AF800 आणि AF900 हे औद्योगिक मोठ्या-कॅलिबर उच्च-क्षमतेचे मुख्य पाइपलाइन एअर फिल्टर्स आहेत, पूर्णपणे आकारमान आणि कार्यप्रदर्शन SMC मूळ AF800/AF900 सह बदलू शकतात. एअर कंप्रेसर मुख्य वायु स्रोत, संपूर्ण उत्पादन लाइन केंद्रीकृत हवा पुरवठा आणि मल्टी-व्हॉल्व्ह आयलँड उच्च-प्रवाह वायवीय प्रणालींसाठी डिझाइन केलेले. लहान विभाजित हवाई सेवा युनिट्स AF200/300/400 पेक्षा वेगळे, त्यामध्ये ओव्हरसाईज फ्लो चॅनल, अल्ट्रा-हाय ट्रिटमेंट फ्लो आणि मोठ्या क्षमतेचे पाणी संकलन बाऊल आहे.

     हे संकुचित हवेतील घनरूप पाणी, गंज आणि धूळ अशुद्धी केंद्रापसारकपणे वेगळे करते, डाउनस्ट्रीम सोलेनोइड व्हॉल्व्ह, सिलेंडर, व्हॅक्यूम इजेक्टर आणि मोठ्या वायवीय ॲक्ट्युएटरचे पूर्णपणे संरक्षण करते, संपूर्ण वायवीय रेषेचा बिघाड दर मोठ्या प्रमाणात कमी करते.

दोन पूर्ण तपशील:

   1.  AF800: मध्यम मोठा प्रवाह, पोर्ट G1¼ / G1½ (1.25 / 1.5 इंच)

   2.  AF900: अतिरिक्त मोठा मुख्य पाइपलाइन फिल्टर, पोर्ट G2 (2 इंच)

     पर्यायी ॲक्सेसरीज: मॅन्युअल ड्रेन / फ्लोट ऑटो ड्रेन, मल्टी-ग्रेड फिल्टर एलिमेंट, पारदर्शक पीसी बाऊल / मेटल एक्सप्लोशन-प्रूफ बाऊल. मशीन टूल क्लस्टर्स, लिथियम बॅटरी उत्पादन लाइन्स, पेंटिंग वर्कशॉप्स आणि उच्च-शक्तीच्या हवेच्या स्त्रोताच्या मागणीसह संपूर्ण रासायनिक उपकरणांसह व्यापकपणे जुळले.

मॉडेल कोडिंग नियम पूर्ण करा

   पूर्ण ऑर्डर कोड फॉरमॅट: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: मोठ्या क्षमतेच्या उच्च प्रवाह एअर फिल्टरसाठी मालिका कोड

    2. F12 / F16 / F20: पोर्ट थ्रेड आकार

     -- F12 = G1¼ (1.25")

     -- F16 = G1½ (1.5")

     -- F20 = G2 (2")

   3. मध्य प्रत्यय: ड्रेन प्रकार

     -- रिक्त: मानक मॅन्युअल ड्रेन

     -- AD47: NC साधारणपणे बंद केलेला फ्लोट ऑटो ड्रेन (पीसी बाउलसाठी, उपकरणे बंद झाल्यानंतर हवा गळती होत नाही)

     -- AD48-6: सामान्यपणे ओपन फ्लोट ऑटो ड्रेन नाही (नायलॉन मेटल बाऊलसाठी, सतत स्वयंचलित ड्रेनेजसाठी)

   4. शेवटचा प्रत्यय: वॉटर बाऊल मटेरियल पर्याय

     -- रिकामी: मानक पारदर्शक पीसी बाऊल + मेटल अँटी-कोलिजन संरक्षणात्मक कव्हर

     -- M: द्रव पातळी निरीक्षण खिडकीसह रस्ट-प्रूफ मेटल बाऊल (धूळयुक्त, तेलकट, बाहेरील कठोर वातावरणासाठी)

     -- MG: रिमोट वॉटर व्हॉल्यूम निरीक्षणासाठी अंगभूत लिक्विड लेव्हल गेजसह मेटल बाऊल

   5. सानुकूल करण्यायोग्य फिल्टर घटक अचूक:

     -- मानक 5μm; पर्यायी 2μm उच्च सुस्पष्टता, 10/20/40/70/100μm खडबडीत फिल्टर

युनिव्हर्सल कोर टेक्निकल स्पेसिफिकेशन टेबल

अंतर्गत रचना आणि गाळण्याची प्रक्रिया किंवा पध्दती कार्य तत्त्व

  1. टप्पा1: केंद्रापसारक पाणी पृथक्करण मार्गदर्शक रचना

     -- हवेचा प्रवाह स्पर्शिकेच्या दिशेने उच्च वेगाने फिरतो; केंद्रापसारक शक्ती द्रव घनरूप पाणी, तेलाचे थेंब आणि मोठे गंजाचे कण वाटीच्या आतील भिंतीवर फेकते, जे गुरुत्वाकर्षणाने तळाशी स्थिरावतात. 95% पेक्षा जास्त द्रव प्रदूषक फिल्टर घटक भार कमी करण्यासाठी आणि प्रतिस्थापन चक्र वाढवण्यासाठी पूर्व-विभक्त केले जातात.

  2. स्टेज 2: मल्टी-लेयर फायबर फिल्टर घटक

     --केंद्रापसारक निर्जलीकरणानंतर संकुचित हवा लहान घन धूळ आणि बारीक तेल एरोसोल कणांना रोखण्यासाठी मल्टी-लेयर फायबर फिल्टर कार्ट्रिजमधून जाते. 2μm उच्च-परिशुद्धता आवृत्ती अचूक आनुपातिक वाल्व्ह आणि व्हॅक्यूम सर्किट्ससाठी अति-स्वच्छ हवा स्त्रोत प्रदान करते.

  3. वॉटर स्प्लॅश बॅफल विभाजन अंगभूत बाउल वर

     --  स्वच्छ हवेच्या पाइपलाइनमध्ये हवेच्या प्रवाहाद्वारे द्रव पाण्याचा दुय्यम प्रवेश टाळण्यासाठी तळाशी स्थिर पाणी वेगळे करते.

  4. डिटेचेबल वॉटर बाऊल + ड्रेन असेंब्ली

     दोन ड्रेनेज सोल्यूशनसह तळाशी एकत्रित ड्रेन वाल्व:

     -- मॅन्युअल ड्रेन: साचलेले पाणी मॅन्युअली डिस्चार्ज करण्यासाठी तळाचे बटण दाबा

     -- फ्लोट ऑटो ड्रेन: ड्रेनेज स्वयंचलितपणे उघडण्यासाठी जेव्हा पाणी उंबरठ्यावर पोहोचते तेव्हा फ्लोट वाढते, सतत उत्पादन लाइनसाठी अप्राप्य ऑपरेशन

   5. हार्ड Anodized ॲल्युमिनियम मिश्र धातु मुख्य शरीर

     --अल्ट्रा-लो एअर फ्लो रेझिस्टन्ससह मोठा स्ट्रेट-थ्रू फ्लो चॅनल, पूर्ण दाब कमी न होता स्थिर हवा पुरवठा

     -- मोठ्या प्रवाहाचा भार; विरोधी तेल आणि विरोधी गंज पृष्ठभाग उपचार.

पर्यायी ॲक्सेसरीज आणि साहित्य निवड मार्गदर्शक

   1. तीन वॉटर बाऊल पर्याय

   1.1 मानक पारदर्शक पीसी वाडगा (फॅक्टरी डीफॉल्ट)

     -- फायदा: रिअल-टाइम व्हिज्युअल वॉटर लेव्हल निरीक्षण, वर्कशॉपच्या लोखंडी स्क्रॅप्सद्वारे तुटणे टाळण्यासाठी मेटल अँटी-कॉलिजन शेलसह सुसज्ज. कोरड्या इनडोअर सामान्य स्वयंचलित उत्पादन लाइनसाठी योग्य.

   1.2 नायलॉन धातू संरक्षक वाडगा (प्रत्यय M)

     -- फायदा: उच्च प्रभाव प्रतिरोध, कटिंग फ्लुइड आणि अतिनील हवामान प्रतिकार, ठिसूळ क्रॅकिंग धोका नाही. धूळयुक्त तेलकट पेंटिंग आणि उच्च-तापमान मशीन टूल कठोर कार्य परिस्थितीसाठी आदर्श.

   1.3 लिक्विड लेव्हल गेजसह मेटल बाऊल (प्रत्यय एमजी)

     -- मेटल बॉडीवरील बाह्य निरीक्षण खिडकी, प्रकाश-सुरक्षित बंद विस्फोट-प्रूफ वातावरणासाठी वाचनीय पाण्याचे प्रमाण, रासायनिक आणि स्फोट-प्रूफ कार्यशाळांसाठी प्राधान्य.

   2. दोन ऑटो ड्रेन मॉडेल तुलना सारणी

  3. फिल्टर घटक अचूक निवड मार्गदर्शक

     -- 5μm मानक फिल्टर: बहुतेक मशीन टूल्स, सिलेंडर्स आणि सोलेनोइड वाल्व्हसाठी युनिव्हर्सल, सर्वोत्तम किमतीची कामगिरी

     -- 2μm उच्च-परिशुद्धता फिल्टर: व्हॅक्यूम इजेक्टर्स, अचूक आनुपातिक नियामक, 3C इलेक्ट्रॉनिक्स उत्पादन लाइनसाठी स्वच्छ हवा सर्किट

     -- 10~100μm खडबडीत फिल्टर: डाउनस्ट्रीम अचूक हवा स्त्रोत घटकांचे संरक्षण करण्यासाठी एअर कंप्रेसर आउटलेटवर प्राथमिक प्री-फिल्टर

मुख्य उत्पादन स्पर्धात्मक फायदे

   1. मोठ्या बोअरचा अल्ट्रा-लो प्रवाह प्रतिरोध

     -- 1.25/1.5/2 इंच स्ट्रेट-थ्रू व्हॉल्व्ह बॉडी लहान AF मालिकेपेक्षा खूप मोठ्या प्रवाह क्रॉस-सेक्शनसह. मल्टी-सिलेंडर आणि मल्टी-व्हॉल्व्ह बेटांच्या समकालिक क्रिया दरम्यान किमान दाब क्षीणन, सर्व उपकरणांसाठी स्थिर आउटपुट थ्रस्ट.

   2. मोठ्या क्षमतेचे पाणी साठवण कक्ष

     -- 45cm³ मोठ्या आकाराचे बाऊल वारंवार ड्रेनेज वारंवारता कमी करते, एअर कंप्रेसर मुख्य पाइपलाइनवर केंद्रीकृत गाळण्यासाठी योग्य.

  3. कठोर कामकाजाच्या परिस्थितीसाठी पूर्ण कव्हरेज

     -- पारदर्शक पीसी/मेटल एक्स्प्लोशन-प्रूफ बाऊलची विनामूल्य निवड, इनडोअर, आउटडोअर, पेंटिंग धूळ आणि रासायनिक स्फोट-प्रूफ वातावरणास लागू.

  4. पूर्ण-लाइन एअर सोर्स सोल्यूशनशी जुळले

     -- AR800/AR900 लार्ज फ्लो प्रेशर रेग्युलेटर आणि AL800/AL900 ऑइल मिस्ट ल्युब्रिकेटर सोबत AFC टू-युनिट/AC थ्री-युनिट मोठ्या क्षमतेचे एअर सर्व्हिस असेंब्ली, पूर्ण मुख्य एअर सोर्स प्रोसेसिंग युनिट बनवता येते.

  5. आयात केलेल्या ब्रँडसह पूर्णपणे अदलाबदल करण्यायोग्य

     -- आंतरराष्ट्रीय मुख्य प्रवाहातील ब्रँडसह सातत्यपूर्ण माउंटिंग आयाम, थ्रेड तपशील आणि फिल्टर घटक आकार. पाइपलाइन किंवा कंसात बदल न करता एअर कंप्रेसर मुख्य पाइपलाइन नूतनीकरणासाठी थेट बदल.

  6. कमी देखभाल आणि दीर्घ सेवा जीवन

     -- केंद्रापसारक पूर्व-पृथक्करण फिल्टर घटक दूषित गती कमी करते; उपभोग्य बदलण्याची किंमत कमी करण्यासाठी फिल्टर काडतूस वेगळे केले जाऊ शकते, साफ केले जाऊ शकते आणि पुन्हा वापरले जाऊ शकते.

मानक पूर्ण हवा स्रोत जुळणारे उपाय

  1. उपाय 1: हेवी-ड्यूटी उत्पादन लाइन मुख्य वायु स्रोत 3-युनिट असेंब्ली

     -- एअर कंप्रेसर आउटलेट → AF900-F20 फिल्टर + AR900 रेग्युलेटर + AL900 लुब्रिकेटर (AC900 थ्री-पीस युनिट) → PA नायलॉन मुख्य पाइपलाइन शाखा → 4V व्हॉल्व्ह बेटे, MSQ रोटरी टेबल सिलिंडर, प्रत्येक स्टेशनवर 4F फूट ऑपरेशन कन्सोल

  2. उपाय 2: स्फोट-प्रूफ लिथियम बॅटरी आणि पेंटिंग कार्यशाळांसाठी तेल-मुक्त दोन-युनिट असेंब्ली

     -- एअर कंप्रेसर मुख्य पाइपलाइन → AF800-F16 मेटल बाउल फिल्टर + AR800 रेग्युलेटर (AFC800 दोन-युनिट, वंगण काढून टाका) → 50-VFE/50-VPE स्फोट-प्रूफ सोलेनोइड वाल्व्ह + ZU व्हॅक्यूम इजेक्टर ग्रॅबिंग स्टेशन

  3. उपाय 3: लहान मशीन टूल क्लस्टर्ससाठी केंद्रीकृत हवा पुरवठा

     -- AF800-F12 (G1¼) उच्च प्रवाह फिल्टर → मल्टी-वे PU/PA मुख्य पाइपलाइन 3F फूट वाल्व, SC मानक सिलिंडर आणि C110 एअर ब्लो गनसह अनेक मशीन टूल्स पुरवते

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

     -- मोठे CNC मशीन टूल क्लस्टर्स, हेवी स्टॅम्पिंग आणि रिव्हेटिंग उपकरणे मुख्य वायु स्रोत

     -- लिथियम बॅटरी कोटिंग, सेल असेंब्ली विस्फोट-प्रूफ स्वयंचलित उत्पादन लाइन

     -- ऑटोमोबाईल संपूर्ण वाहन पेंटिंग, शाई आणि धूळ स्फोट-प्रूफ कार्यशाळा

     -- मोठ्या पॅकेजिंग लाइन, लॉजिस्टिक्स सॉर्टिंग मल्टी-स्टेशन केंद्रीकृत हवाई पुरवठा

     -- रासायनिक पाइपलाइन वाल्व स्वयंचलित नियंत्रण, संपूर्ण वायवीय उपकरणांना समर्थन देणारे तेल आणि वायू

     -- डाउनस्ट्रीम अचूक हवा स्त्रोत घटकांचे संरक्षण करण्यासाठी एअर कॉम्प्रेसर रूम होस्ट इनलेटवर प्राथमिक प्री-फिल्टर

निवड आणि ऑपरेशन स्पेसिफिकेशन नोट्स

  1. प्रवाह निवड नियम

     -- सिंगल पाइपलाइनवरील सिलिंडर आणि वाल्व बेटांचा एकूण हवा वापर 6000 L/min पेक्षा जास्त असल्यास, AF800 निवडणे आवश्यक आहे; 12000 L/min पेक्षा जास्त AF900 निवडा. लहान AF200/300 उच्च प्रवाह सहन करू शकत नाही, ज्यामुळे दाब कमी होतो आणि सिलिंडरचा अपुरा जोर येतो.

  2. बाउल निवड लाल रेषा

     -- रंगकाम, कटिंग फ्लुइड तेलकट वातावरण, बाहेरची खुली हवा आणि स्फोट-प्रूफ क्षेत्रे यांना मानक पीसी पारदर्शक वाडगा वापरण्यास मनाई आहे. आघातानंतर क्रॅक आणि पाण्याच्या गळतीमुळे होणारे सुरक्षिततेचे धोके टाळण्यासाठी M/MG धातूच्या आवृत्तीवर स्विच करणे आवश्यक आहे.

  3. व्हॅक्यूम सर्किट्ससाठी अनिवार्य नियम

     -- व्हॅक्यूम ग्रॅबिंग प्रोडक्शन लाईन्स फक्त AFC दोन-युनिट असेंब्ली (लुब्रिकेटरशिवाय) अवलंबतात. ZU/ZB व्हॅक्यूम इजेक्टरच्या वंगण तेल ब्लॉकिंग नोझलला प्रतिबंध करण्यासाठी, AL ऑइल मिस्ट वंगण मालिकेत जोडले जाऊ शकत नाही.

  4. स्थापना दिशा मानक

     -- वाल्व्ह बॉडीच्या वर मुद्रित केलेला इन/आउट एअरफ्लो बाण, बाण एअर इनलेटच्या दिशेने काटेकोरपणे स्थापित करा; सामान्य सेटलमेंट आणि घनरूप पाण्याचे संकलन सुनिश्चित करण्यासाठी पाण्याच्या भांड्याला अनुलंब खालच्या दिशेने तोंड द्यावे लागेल.

  5. देखभाल सायकल आवश्यकता

     -- पीसी वाडगा: दररोज जमा झालेले पाणी तपासा; ऑटो ड्रेन मॉडेल साप्ताहिक फ्लोट जॅमिंगची तपासणी करा

     -- 5μm मानक फिल्टर घटक: दर 30 दिवसांनी स्वच्छ करा, दर 15 दिवसांनी जोरदार धुळीच्या परिस्थितीत बदला

     -- 2μm उच्च परिशुद्धता फिल्टर घटक: दर 15 दिवसांनी बदला

     -- देखभाल करण्यापूर्वी: समोरचा मुख्य HSV मॅन्युअल शट-ऑफ वाल्व्ह बंद करा, वाटी आणि फिल्टर काडतूस काढून टाकण्यापूर्वी अवशिष्ट पाइपलाइनचा दाब एक्झॉस्ट करा

एका वाक्याचा सारांश

     SOLH AF800/AF900 मोठ्या क्षमतेची मुख्य पाइपलाइन एअर फिल्टर 12000~20000 L/min अल्ट्रा-हाय फ्लो, पर्यायी ऑटो फ्लोट ड्रेन आणि पारदर्शक/मेटल एक्स्प्लोशन-प्रूफ वॉटर बाऊल, AR/AL800/900/900/900 प्राथमिक सेवा पूर्ण एअर इम्प्युरिटी फॉर्म आणि एअर इम्प्युरिटी फॉर्मशी जुळणारे सेंट्रीफ्यूगल प्री-सेपरेशन स्ट्रक्चर स्वीकारतो. एअर कंप्रेसर मेन लाइन्स, लिथियम बॅटरी, पेंटिंग आणि हेवी मशीन टूल्स केंद्रीकृत एअर सप्लाय सिस्टमसाठी पृथक्करण उपकरणे.
