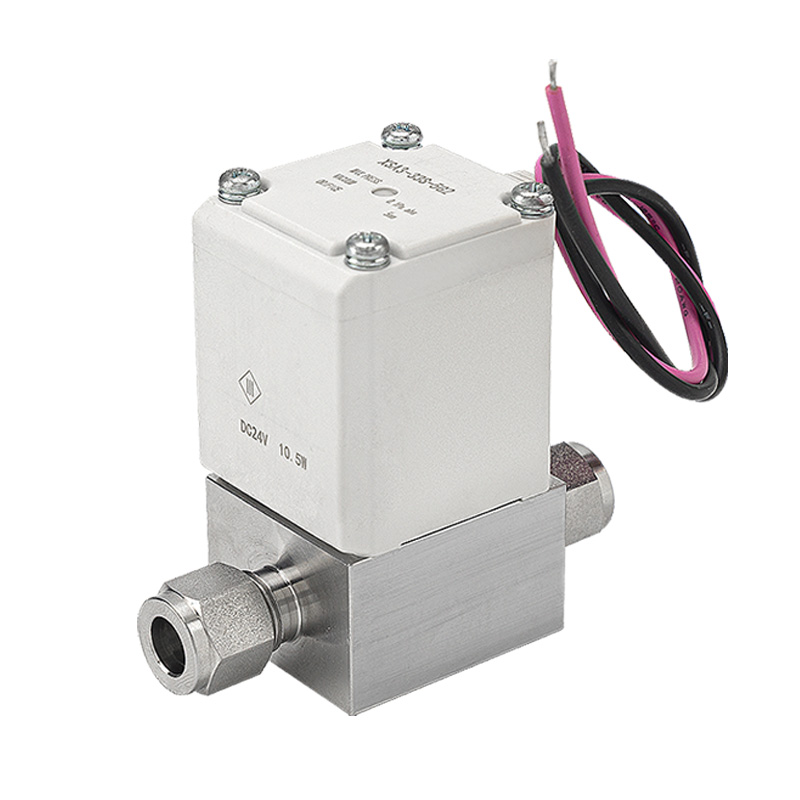

XSA मालिका सामान्यतः बंद उच्च व्हॅक्यूम सोलेनोइड वाल्व

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

1. उत्पादन स्थिती

     SOLH XSA मालिका हा सामान्यपणे बंद केलेला सोलनॉइड वाल्व आहे जो अल्ट्रा-हाय व्हॅक्यूम सर्किट्ससाठी खास तयार केला जातो. हे हवा आणि निष्क्रिय वायू माध्यमांचे अचूक ऑन-ऑफ नियंत्रण ओळखते. अंतिम उच्च व्हॅक्यूम सहिष्णुता, अल्ट्रा-मिनिमल लीकेज, स्वच्छ दूषित बांधकाम आणि जलद प्रतिसाद गती वैशिष्ट्यीकृत, हे सेमीकंडक्टर, पीव्ही पॅनल्स, एलसीडी डिस्प्ले, वैद्यकीय आणि अन्न प्रक्रिया यंत्रसामग्रीसह अचूक प्रक्रिया उपकरणांसाठी कोर व्हॅक्यूम घटक म्हणून काम करते.

2. मुख्य मुख्य वैशिष्ट्ये

-- अल्ट्रा हाय व्हॅक्यूम सुसंगतता

     किमान ऑपरेटिंग निरपेक्ष दाब ​​1×10⁻⁶ Pa पर्यंत पोहोचतो, स्थिर व्हॅक्यूम धारणा आणि व्हॅक्यूम सिस्टमच्या जलद पंपिंग कार्यक्षमतेची हमी देण्यासाठी अल्ट्रा-हाय व्हॅक्यूम प्रक्रिया मानकांची पूर्ण पूर्तता करते.

-- सुपीरियर टाइट सीलिंग आणि अल्ट्रा-लो लीकेज

     अंतर्गत गळती ≤ 1.3×10⁻⁹ Pa·m³/s; बाह्य गळती ≤ 1.3×10⁻¹¹ Pa·m³/s. दुहेरी कमी गळती कार्यप्रदर्शन प्रणाली व्हॅक्यूम डिग्री स्थिर करते आणि कार्यरत वातावरणासाठी धोकादायक गॅस सुटण्याचे धोके दूर करते.

-- स्वच्छ लो-पार्टिकल ऑप्टिमाइझ्ड स्ट्रक्चर

     हलणारे घटक आणि कण निर्मितीचे घर्षण कमी करण्यासाठी वाल्व बॉडीमध्ये अंतर्गत स्प्रिंग समाकलित केले जाते, कठोर क्लीनरूम ग्रेड आवश्यकतांसह उत्पादन रेषा उत्तम प्रकारे जुळतात.

-- कमी उर्जा वापर आणि लाइटवेट बाह्यरेखा

     मागील पिढ्यांच्या तुलनेत कॉइलचा वीज वापर 25% पर्यंत कमी झाला; एकूण वजन कमाल १८% (किमान ०.४१ किलो) ने कमी केले. ऊर्जा-बचत डिझाइन अचूक उपकरणांच्या फ्रेममध्ये कॉम्पॅक्ट एकत्रीकरण सुलभ करते.

-- एकाधिक कनेक्शन पर्याय

     दोन सार्वत्रिक कनेक्शन योजना उपलब्ध आहेत: फेस सील फिटिंग्ज, 1/4" आणि 3/8" फेरूल कॉम्प्रेशन फिटिंग्ज आणि अंतर्गत Rc/NPT थ्रेड्स, विविध मानक व्हॅक्यूम पाइपलाइन वैशिष्ट्यांशी सुसंगत.

-- वाइड व्होल्टेज रेंज आणि वैविध्यपूर्ण इलेक्ट्रिकल टर्मिनल्स

     DC24V, AC110V / AC220V सह मुख्य प्रवाहातील व्होल्टेज कव्हर करते. क्विक प्लग टर्मिनल्स, डीआयएन टर्मिनल्स आणि कंड्युट एंट्री यासारखे अनेक वायरिंग फॉर्म सर्व मुख्य प्रवाहातील स्वयंचलित नियंत्रण प्रणालींशी जुळवून घेतात.

-- स्थिर आणि सुरक्षित औद्योगिक प्रमाणन

     कॉइल फ्लेम रिटार्डंट ग्रेड UL94V-0; RoHS, CE, CAT.ES140-7B मानकांसह प्रमाणित, दीर्घकालीन सतत नॉन-स्टॉप औद्योगिक ऑपरेशनसाठी योग्य.

3. संपूर्ण तांत्रिक तपशील सारणी

4. विशिष्ट अनुप्रयोग परिस्थिती

      --सेमीकंडक्टर उत्पादन: प्रक्रिया चेंबर गॅस इंजेक्शन आणि व्हॅक्यूम पाइपलाइन ऑन-ऑफ नियंत्रण

     -- पीव्ही आणि एलसीडी उत्पादन लाइन: अल्ट्रा-हाय व्हॅक्यूम चेंबर पंपिंग आणि प्रेशर होल्डिंग लूप

     -- वैद्यकीय उपकरणे: व्हॅक्यूम निर्जंतुकीकरण साधने आणि विश्लेषणात्मक प्रयोगशाळा व्हॅक्यूम सर्किट्स

     -- फूड इंडस्ट्री: व्हॅक्यूम पॅकेजिंग आणि व्हॅक्यूम ड्रायिंग मशिनरी

     -- वैज्ञानिक संशोधन प्रयोगशाळा: अल्ट्रा-हाय व्हॅक्यूम प्रायोगिक उपकरणे आणि कण भौतिकशास्त्र चाचणी उपकरणे

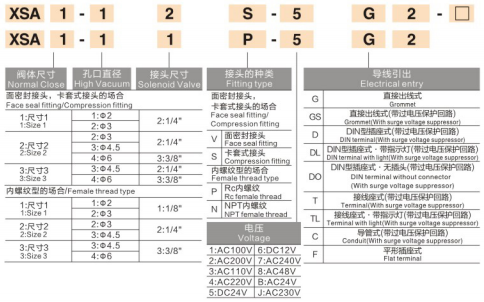

5. मॉडेल उदाहरणे आणि निवड मार्गदर्शक तत्त्वे

5.1: ठराविक मॉडेल कोड:XSA1-12S-5G2, XSA1-11P-5G2

5.2 मुख्य निवडीचे मुद्दे

      -- व्हॅक्यूम ग्रेड आवश्यकतेची पुष्टी करा: 1×10⁻⁶ Pa (abs) अल्ट्रा-हाय व्हॅक्यूम कार्यप्रदर्शन आवश्यक आहे का

      -- पाइपलाइन कनेक्शन प्रकार निवडा: फेस सील, फेरूल फिटिंग किंवा आरसी/एनपीटी अंतर्गत धागा

      -- कॉइल व्होल्टेज आणि इलेक्ट्रिकल टर्मिनल जुळवा: DC24V किंवा AC मालिका; द्रुत प्लग / डीआयएन / कंड्युट वायरिंग

      -- पोर्ट आकाराची पुष्टी करा: 1/4", 3/8" सिस्टम प्रवाहाची मागणी पूर्ण करण्यासाठी

एका वाक्याचा सारांश

     SOLH XSA सामान्यत: क्लोज्ड हाय व्हॅक्यूम सोलेनोइड व्हॉल्व्ह 1×10⁻⁶ Pa अल्ट्रा-हाय व्हॅक्यूम ऑपरेशनला अल्ट्रा-लो लीकेज, स्वच्छ कमी-कण अंतर्गत रचना आणि एकाधिक अदलाबदल करण्यायोग्य कनेक्शनला समर्थन देते, सर्व अचूक व्हॅक्यूम औद्योगिक प्रक्रियेसाठी एक विश्वासार्ह स्विचिंग घटक म्हणून कार्य करते.
