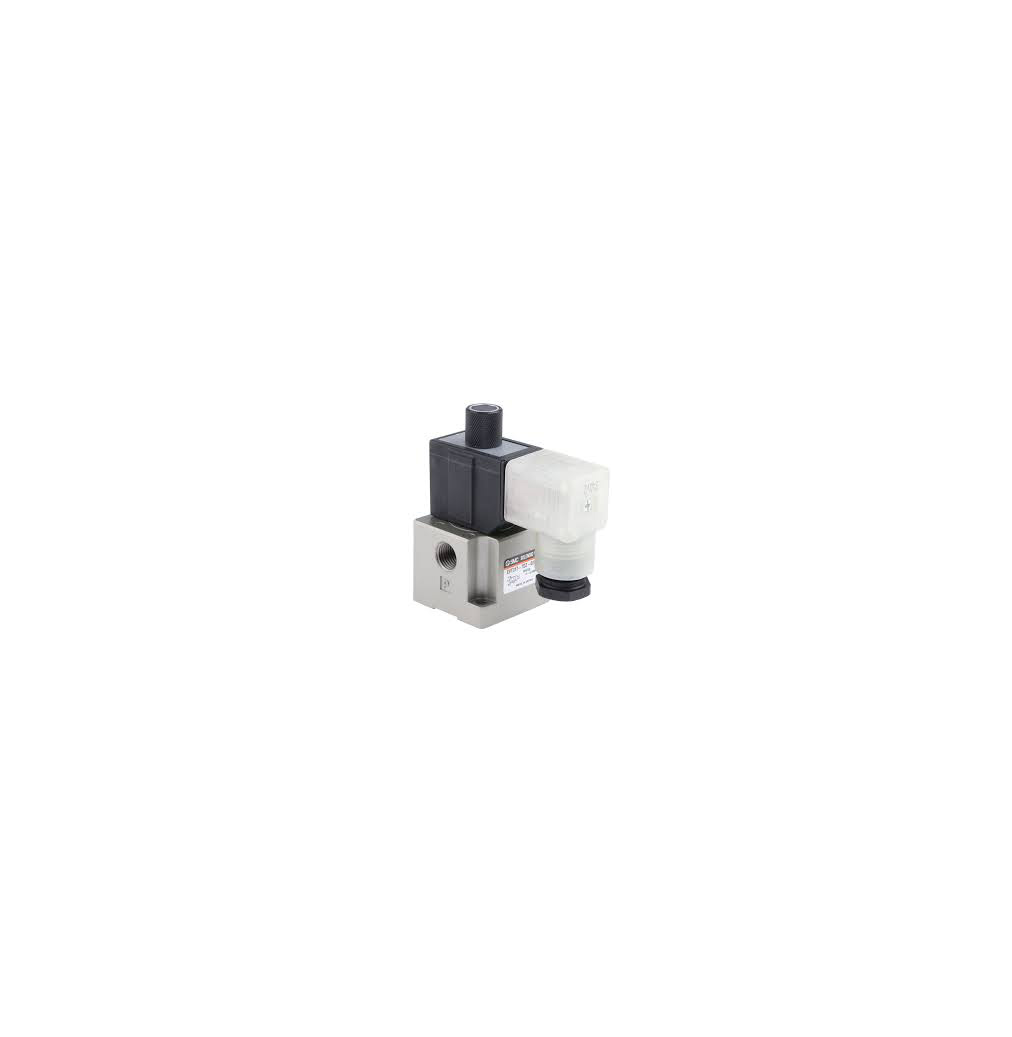

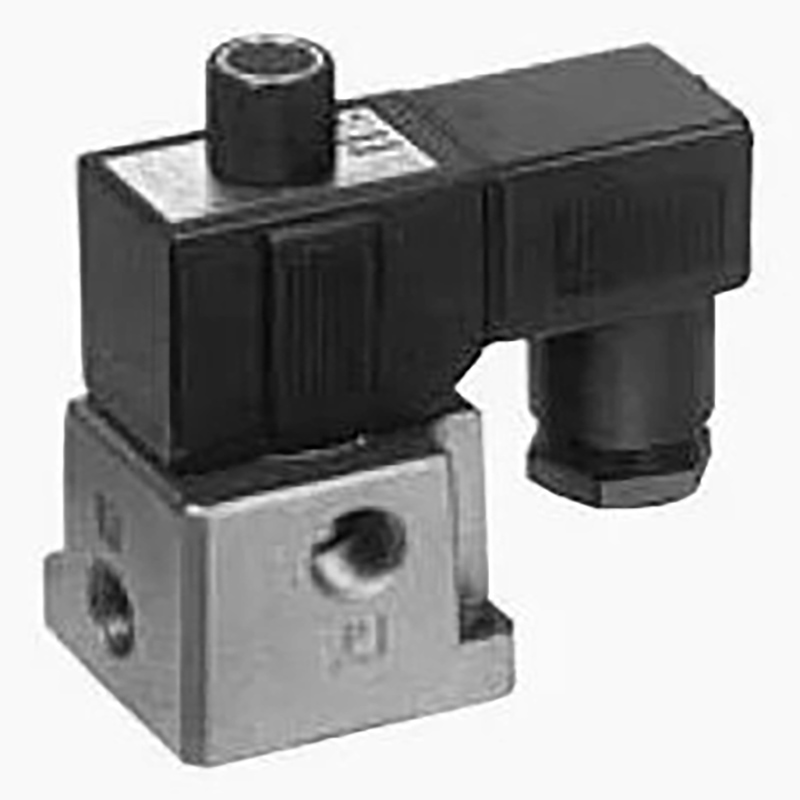

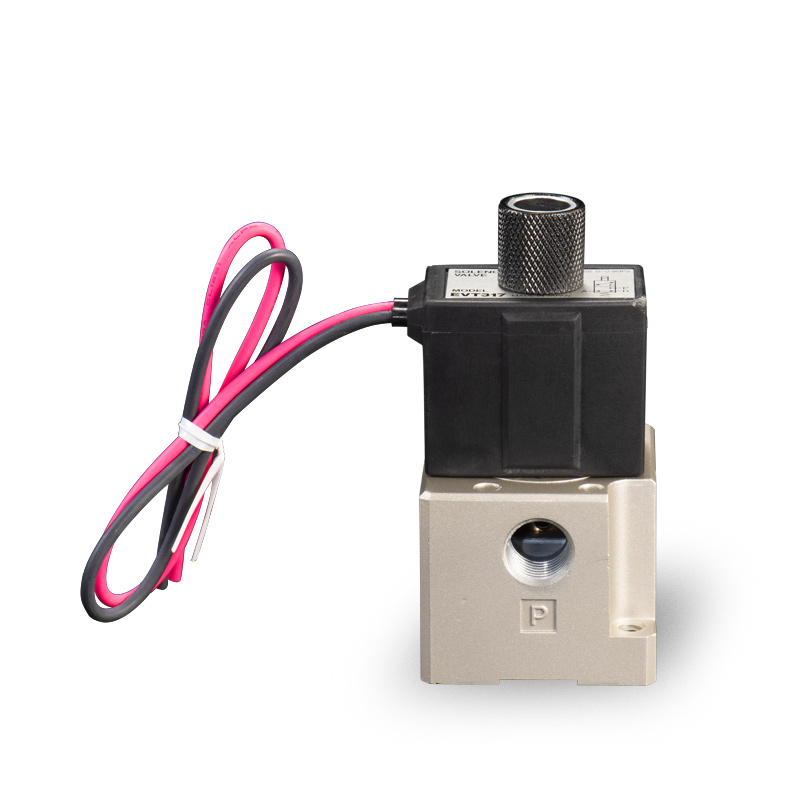

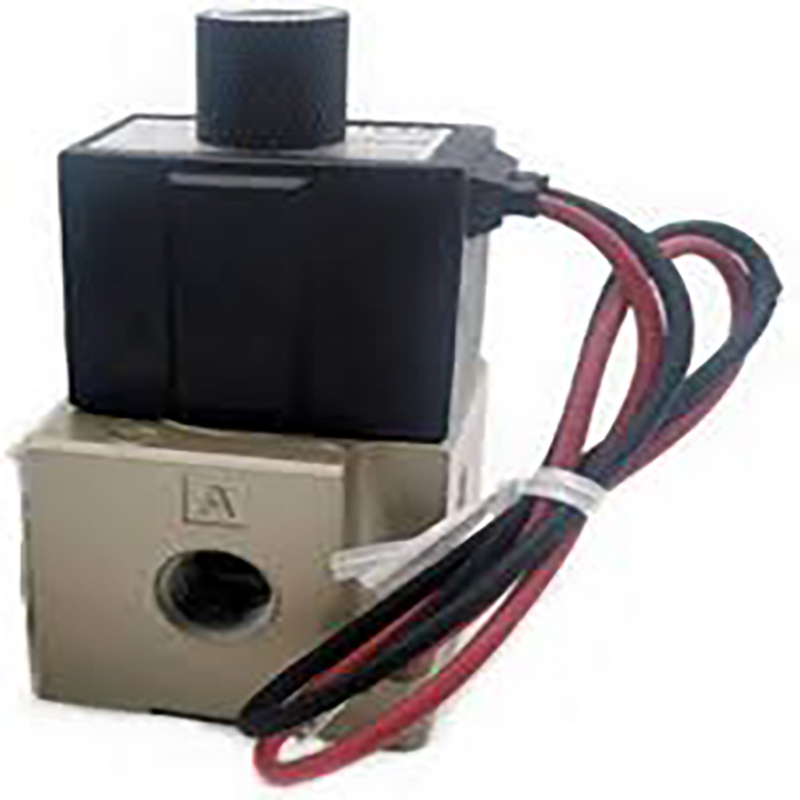

VT317 मालिका 3 पोर्ट सोलेनोइड वाल्व्ह - थेट अभिनय पॉपेट प्रकार

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     VT317 मालिका SOLH मानक अंतर्गत लवचिक सीलिंग स्ट्रक्चरसह थेट अभिनय पॉपपेट 3-पोर्ट सोलेनोइड वाल्व आहे. कॉम्प्रेस्ड एअर आणि इनर्ट गॅस सर्किट्ससाठी विकसित केलेले, हे एअर सर्किट ऑन-ऑफ, स्विचिंग आणि एक्झॉस्ट कंट्रोल ओळखते. शून्य-दाब स्टार्टअप आणि सकारात्मक दाब आणि व्हॅक्यूम ऑपरेशन दोन्हीला समर्थन देणारा, हा कॉम्पॅक्ट हाय-फ्लो जनरल स्विचिंग व्हॉल्व्ह विविध स्वयंचलित उपकरणांच्या हाय-सायकल कामाच्या परिस्थितीत बसतो.

मुख्य मुख्य वैशिष्ट्ये

     --शून्य-दाब स्टार्टअपसह डायरेक्ट पॉपेट बांधकाम ऑपरेशनसाठी किमान पायलट दाब आवश्यक नाही. पूर्ण सकारात्मक दाब श्रेणी 0-0.9 MPa मध्ये स्थिर कामगिरी; व्हॅक्यूम व्हेरिएंट -101.2 kPa पर्यंत दाबाला समर्थन देते, कमी-दाब, व्हॅक्यूम आणि मध्यम-उच्च दाब कार्यरत वातावरणास अनुकूल आहे.

     --6 फंक्शन्स एका व्हॉल्व्हमध्ये इंटिग्रेटेड, फ्लेक्सिबल पाइपिंग स्विचिंग6 स्विच करण्यायोग्य वर्किंग मोड्स ज्यात नॉर्मली क्लोज्ड (NC), नॉर्मली ओपन (NO), फ्लो डिव्हायडर आणि सिलेक्टर व्हॉल्व्ह. एकल युनिट उत्कृष्ट कॉन्फिगरेशन लवचिकतेसह विविध वायवीय सर्किटच्या मागण्या पूर्ण करते.

     --सुपीरियर फ्लो कॅपॅसिटी मिनी एकूण परिमाण असलेली कॉम्पॅक्ट बॉडी: ४५×८९.५×४५ मिमी; प्रवाह गुणांक C=2.6 dm³/(s·bar). ≤30 ms मध्ये जलद प्रतिसाद आणि 10 Hz पर्यंत कमाल स्विचिंग वारंवारता, हाय-स्पीड एअर पाथ स्विचिंगसाठी पूर्णपणे योग्य.

     --लवचिक सील आणि स्नेहन-मुक्त डिझाइनप्रीमियम लवचिक सीलिंग घटक विश्वसनीय घट्टपणा आणि विस्तारित सेवा आयुष्य देतात. वंगण-मुक्त ऑपरेशन नियमित देखभाल खर्च कमी करताना गॅस सर्किट्स स्वच्छ आणि पर्यावरणास अनुकूल ठेवते.

 इझी कमिशनिंगसाठी बिल्ट-इन नॉन-लॉकिंग मॅन्युअल ओव्हरराइड स्टँडर्ड नॉन-लॉकिंग मॅन्युअल पुश बटण साइटवर डीबगिंग, उपकरणे तपासणी आणि आपत्कालीन मॅन्युअल स्विचिंग, स्थापना आणि देखभाल प्रक्रिया सुलभ करते.

     --मनिफोल्ड माउंट करण्यायोग्य आणि मजबूत सुसंगतता मॅनिफोल्ड स्टॅक केलेल्या असेंबलीला समर्थन देते आणि मानक वाल्व आयलँड सिस्टमशी जुळते, केंद्रीकृत वायवीय नियंत्रण आणि मल्टी-व्हॉल्व्ह इंटिग्रेटेड लूपसाठी आदर्श.

संपूर्ण तांत्रिक तपशील

     --पोर्ट लेआउट: 3-पोर्ट

     --ऑपरेटिंग स्ट्रक्चर: डायरेक्ट ॲक्टिंग पॉपेट प्रकार

     --सील प्रकार: लवचिक रबर सील

     --लागू माध्यम: संकुचित हवा, अक्रिय वायू

     --ऑपरेटिंग प्रेशर: 0-0.9 MPa; व्हॅक्यूम मॉडेल: -101.2 kPa ~ 0.1 MPa

     --प्रूफ प्रेशर: 1.5 MPa

     --सभोवतालचे तापमान: -10℃ ~ +50℃

     --प्रतिसाद वेळ: ≤ 30 ms

     --मॅक्स ऑपरेटिंग फ्रिक्वेंसी: 10 Hz

     --स्नेहन आवश्यकता: स्नेहन मुक्त

     --मॅन्युअल ऑपरेशन: नॉन-लॉकिंग मॅन्युअल ओव्हरराइड

     --पोर्ट थ्रेड साइज: Rc 1/4 (02)

     --पर्यायी कॉइल व्होल्टेज: DC12V / DC24V, AC110V / AC220V आणि सानुकूलित व्होल्टेज

     --संरक्षण वर्ग: डस्ट-प्रूफ संरचना4. विशिष्ट ऍप्लिकेशन परिस्थिती · स्वयंचलित असेंबली लाइन, रोबोटिक आर्म्स आणि क्लॅम्पिंग फिक्स्चरसाठी वायवीय नियंत्रण लूप

     --एअर फ्लोइंग, फ्लुइड जेटिंग आणि व्हॅक्यूम शोषण प्रणाली

     --पॅकेजिंग, छपाई, कापड, लाकूडकाम आणि अन्न प्रक्रिया यंत्रसामग्री

     --शून्य-दाब स्टार्टअप, व्हॅक्यूम अनुकूलता, उच्च-फ्रिक्वेंसी सायकलिंग आणि कॉम्पॅक्ट इंस्टॉलेशन स्पेस आवश्यक असलेली उपकरणे

     --केंद्रित वाल्व्ह बेटे आणि मॅनिफोल्ड इंटिग्रेटेड वायवीय नियंत्रण सर्किट

एका वाक्याचा सारांश

     SOLH VT317 डायरेक्ट ॲक्टिंग 3-पोर्ट पॉपेट सोलेनोइड व्हॉल्व्हमध्ये शून्य-प्रेशर स्टार्टअप, पूर्ण व्हॅक्यूम कंपॅटिबिलिटी, सहा स्विच करण्यायोग्य फंक्शन्स, कॉम्पॅक्ट हाय-फ्लो परफॉर्मन्स आणि मेंटेनन्स-फ्री ऑपरेशन, सर्व ऑटोमॅटिक सर्किट्स कंट्रोल ऑन-ऑफ आणि स्विचिंगसाठी किफायतशीर युनिव्हर्सल व्हॉल्व्ह म्हणून काम करते.
