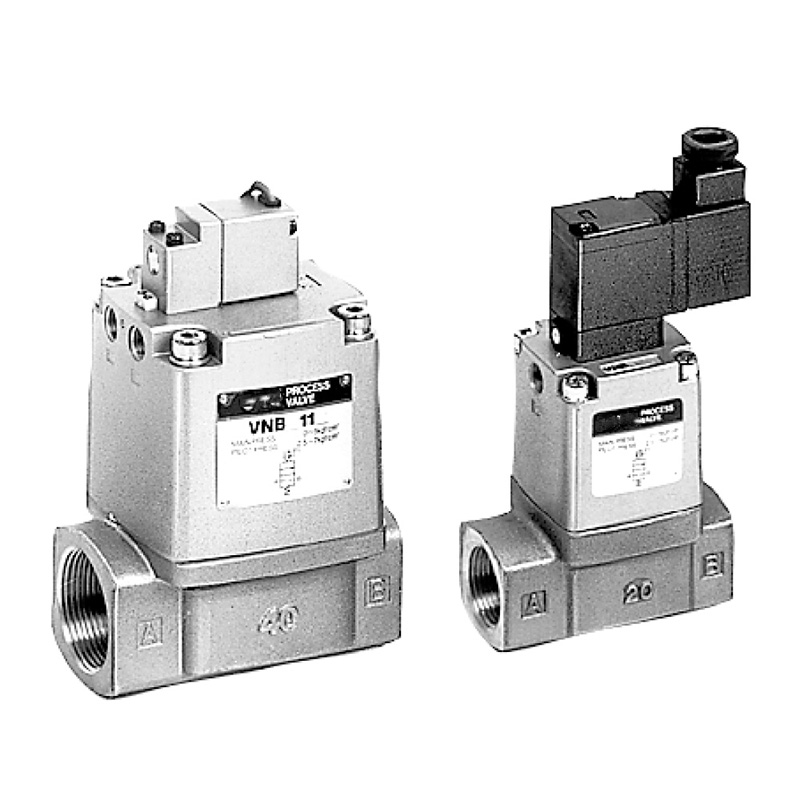

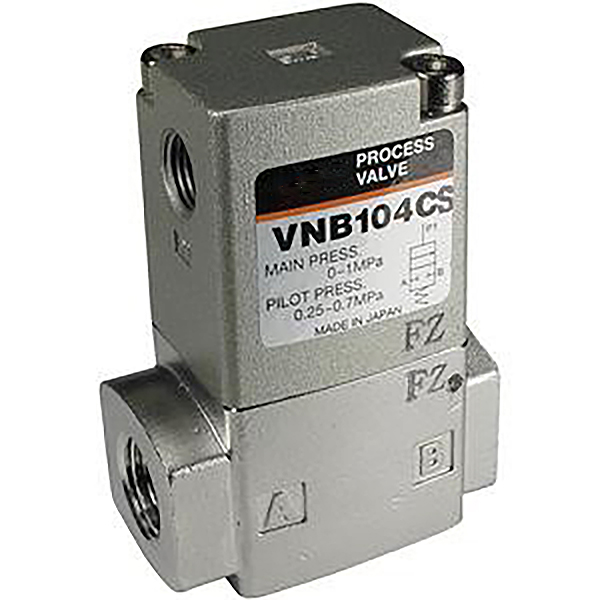

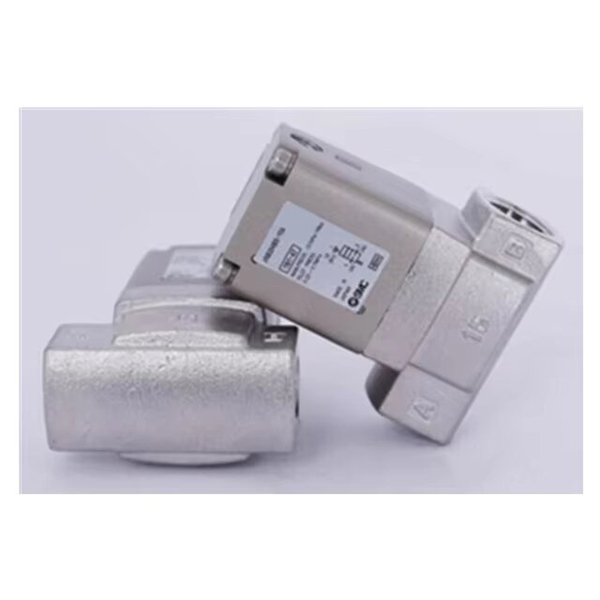

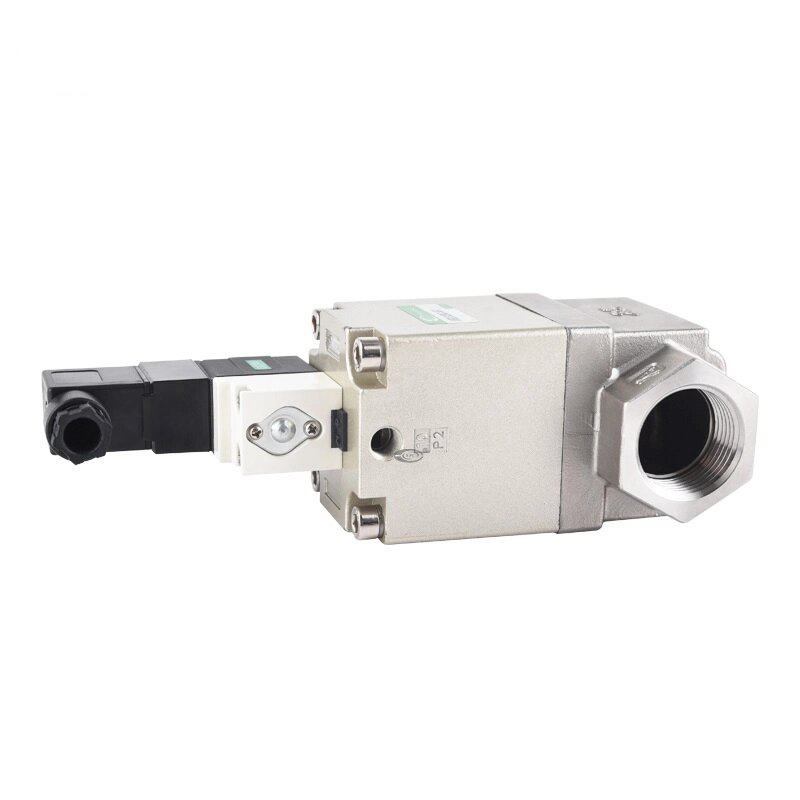

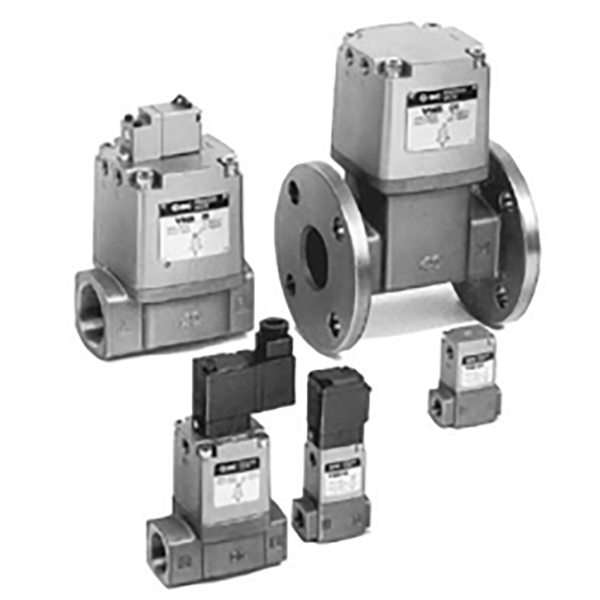

VNB201 मालिका एअर पायलट संचालित 2-वे फ्लुइड कंट्रोल वाल्व

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

     VNB201 मालिका ही SOLH ने रिचज टेक्नॉलॉजी अंतर्गत विकसित केलेला बाह्य वायु पायलट 2-वे फ्लुइड कंट्रोल व्हॉल्व्ह आहे. हे हवा, पाणी, तेल, व्हॅक्यूम आणि इनर्ट गॅससह अनेक औद्योगिक माध्यमांच्या ऑन-ऑफ नियंत्रणासाठी डिझाइन केलेले आहे. त्याच्या मुख्य शक्तींमध्ये विश्वसनीय शून्य-विभेद-दाब स्टार्टअप, उच्च प्रवाह क्षमता आणि द्विदिश द्रवपदार्थाचा समावेश आहे.

मुख्य मुख्य वैशिष्ट्ये

     1. एक्सटर्नल एअर पायलट ड्राइव्ह, झिरो डिफरेंशियल प्रेशर स्टार्टअप

     -- 0.25-0.7 MPa पर्यंतच्या बाह्य पायलट हवेच्या दाबाने पूर्णपणे चालविले जाते, मुख्य सर्किट मध्यम दाबापेक्षा स्वतंत्र.

     -- व्हॅक्यूम, शून्य दाबाचा फरक आणि कमी दाब यांसारख्या कठोर परिस्थितीत स्थिर उघडणे आणि बंद करणे, कमी दाबाने उघडण्यात अयशस्वी होणाऱ्या सामान्य वाल्वचे सामान्य दोष सोडवणे.

    2. संतुलित पॉपेट संरचना, उच्च प्रवाह आणि द्विदिश प्रवाह

     -- संतुलित पॉपपेट डिझाइन कमी प्रवाह प्रतिरोधकता, उच्च Cv गुणांक आणि किमान दाब कमी करते.

     -- द्विदिश द्रव प्रवाहास समर्थन देते, पाइपलाइन लेआउट आणि फील्ड इंस्टॉलेशनसाठी अधिक लवचिकता आणते.

   3. वाइड मीडिया सुसंगततेसाठी एकाधिक सामग्री संयोजन

     -- वाल्व बॉडी पर्याय: मानक ब्रास मिश्र धातु (A), गंज-प्रतिरोधक स्टेनलेस स्टील (S), हलके ॲल्युमिनियम मिश्र धातु (L).

     -- सील साहित्य पर्याय: पाणी आणि हवेसाठी मानक एनबीआर; तेल प्रतिरोध आणि उच्च तापमान प्रतिकार साठी FKM fluoro रबर; गरम पाणी आणि कमकुवत ऍसिड मीडियासाठी EPR इथिलीन प्रोपीलीन रबर.

     -- सुसंगत माध्यम: संकुचित हवा, पाणी, हायड्रॉलिक तेल, व्हॅक्यूम, निष्क्रिय वायू (N₂/CO₂), कमकुवत ऍसिड आणि कमकुवत अल्कधर्मी द्रव.

    4. गंभीर कामकाजाच्या परिस्थितीसाठी मजबूत संरचना

     -- उत्कृष्ट अँटी-फाउलिंग कार्यक्षमतेसह सॉलिड मेटल व्हॉल्व्ह बॉडी, दीर्घकालीन सतत ऑपरेशन आणि वारंवार स्विचिंग सायकलसाठी योग्य.

     -- कोणतेही अंतर्गत विद्युत घटक नाहीत, इलेक्ट्रिक स्पार्कचे धोके दूर करतात; स्फोट-पुरावा आवश्यकतांसह धोकादायक झोनसाठी लागू.

    5. लवचिक स्थापना

      मानक Rc (PT) थ्रेड पोर्टसह कॉम्पॅक्ट स्टँडअलोन बॉडी, दिशात्मक निर्बंधांशिवाय कोणत्याही कोनात इंस्टॉलेशनची परवानगी देते.

संपूर्ण तांत्रिक तपशील

     -- वाल्व कॉन्फिगरेशन: 2/2 मार्ग, बाह्य वायु पायलट कार्यान्वित

     -- मानक कार्य: सामान्यतः बंद (NC); साधारणपणे उघडा (NO) पर्यायी

     -- पोर्ट आकार: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- छिद्र व्यास: 15 मिमी / 20 मिमी

     -- ऑपरेटिंग प्रेशर रेंज मेन सर्किट: 0 ~ 1.0 MPa (व्हॅक्यूम ते पॉझिटिव्ह प्रेशर) पायलट हवा पुरवठा: 0.25 ~ 0.7 MPa (स्वच्छ कोरडी कॉम्प्रेस्ड हवा)

     --प्रूफ प्रेशर: 1.5 MPa

     -- तापमान श्रेणी मध्यम तापमान: -5℃ ~ +60℃ सभोवतालचे तापमान: -5℃ ~ +60℃

     -- संरक्षण वर्ग: मानक इनडोअर मॉडेल (कोणतेही आयपी रेटिंग नाही, स्वच्छ घरातील वातावरणासाठी) मॉडेल कोड स्पष्टीकरण · VNB201A-15A: ब्रास बॉडी + NBR सील + 1/2" पोर्ट, NC एअर पायलट वाल्व

     -- VNB201AS-20A: स्टेनलेस स्टील गंज-प्रतिरोधक शरीर + NBR सील + 3/4" पोर्ट

     -- VNB201AF-25A: ब्रास बॉडी + FKM फ्लोरो रबर सील + 1" पोर्ट (तेल आणि उच्च तापमान प्रतिरोधक)

ठराविक अनुप्रयोग परिस्थिती

     --सामान्य औद्योगिक द्रव प्रणाली: थंड पाणी, वंगण तेल, साफ करणारे द्रव आणि मुख्य संकुचित एअर पाइपलाइनसाठी ऑन-ऑफ नियंत्रण

     -- व्हॅक्यूम आणि लो-प्रेशर सर्किट्स: व्हॅक्यूम शोषण, नकारात्मक दाब पोहोचवणे आणि सूक्ष्म-दाब द्रव नियंत्रण (शून्य भिन्न दाब स्टार्टअप क्षमता)

     -- मल्टी-मीडिया मिश्रित पाइपलाइन: पाणी, हवा, तेल आणि एकाधिक माध्यमांवर नियंत्रण आवश्यक असलेले एकल उपकरण

     -- केमिकल, फूड आणि फार्मास्युटिकल इंडस्ट्रीज: स्वच्छ, हलके संक्षारक आणि सॅनिटरी-ग्रेड फ्लुइड सर्किट्ससाठी ईपीआर सीलसह स्टेनलेस स्टील बॉडी

     -- स्फोट घातक वातावरण: शून्य इलेक्ट्रिक स्पार्क जोखमीसह ज्वलनशील द्रव आणि सॉल्व्हेंट्सचे नियंत्रण

एका वाक्याचा सारांश

     SOLH VNB201 एअर पायलट ऑपरेटेड व्हॉल्व्ह बाह्य पायलट ड्राइव्हचा अवलंब शून्य विभेदक दाब स्टार्टअप, उच्च द्विदिश प्रवाह आणि अदलाबदल करण्यायोग्य शरीर आणि सील सामग्रीसह; कमी दाब, व्हॅक्यूम, मोठा प्रवाह, मल्टी-मीडिया आणि स्फोट-प्रूफ कामकाजाच्या परिस्थितीसह उच्च विश्वासार्हतेची मागणी करणाऱ्या औद्योगिक ऍप्लिकेशन्ससाठी ऑप्टिमाइझ केलेला हा सर्व-उद्देशीय वायु क्रियाशील द्रव शट-ऑफ वाल्व आहे.
