TWQ मालिका लीव्हर रोलर स्टॉपर सिलेंडर

SOLH TWQ कॉम्पॅक्ट स्थिर-उंची स्टॉपर सिलिंडर 10-150kg प्रकाश आणि मध्यम-ड्युटी कन्व्हेयर पॅलेट्ससाठी किफायतशीर मर्यादित उपाय वितरीत करतात. चार अदलाबदल करण्यायोग्य रॉड एंड्स कव्हर फ्लॅट रॉड, गोल रॉड, रोलर लीव्हर आणि ॲडजस्टेबल हायड्रॉलिक बफर लीव्हर शैली; वर्कपीस रिबाउंड टाळण्यासाठी रोलर आणि बफर आवृत्त्या पर्यायी यांत्रिक स्व-लॉकिंगला समर्थन देतात. स्थिर-उंचीच्या फ्लँज माउंटिंगमुळे उंची कॅलिब्रेशन वगळले जाते आणि चुंबकीय सेन्सर्ससाठी चार बाजूंच्या स्लॉटसह फील्ड इंस्टॉलेशनला गती मिळते. तेल-मुक्त पोशाख-प्रतिरोधक बांधकाम इलेक्ट्रॉनिक्स, पॅकेजिंग आणि घरगुती उपकरणे असेंब्ली लाईनमध्ये बसते. आमचे स्थिर वस्तुमान उत्पादन पुरेशा स्पॉट स्टॉकची हमी देते, उच्च-सायकल कमी-देखभाल स्वयंचलित ब्लॉकिंग आणि स्टेशन पोझिशनिंगसाठी आदर्श.

TWQ मालिका निश्चित उंची स्टॉपर सिलेंडर | कॉम्पॅक्ट लाइट आणि मीडियम ड्युटी स्टॉप सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH


1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH TWQ मालिका एक स्थिर माउंटिंग उंची स्टॉपर सिलिंडर आहे जो हलक्या आणि मध्यम-कर्तव्य स्वयंचलित कन्व्हेयर लाइनसाठी अनुकूल आहे. यात कॉम्पॅक्ट बॉडी स्ट्रक्चर, चार ऑप्शनल रॉड एंड प्रकार, हायड्रॉलिक बफर उपलब्धता आणि ऑप्शनल मेकॅनिकल सेल्फ-लॉकिंग फंक्शन आहे. 10-150kg पॅलेट आणि टूलिंग स्टॉपिंग, स्टेशन लिमिटिंग आणि ट्रान्सफर पोझिशनिंगसाठी योग्य, TWQ सिलिंडर प्रकाश आणि मध्यम-लोड ऑटोमेशन परिस्थितीसाठी उच्च-किमती-कार्यक्षमता मानक समाधान म्हणून काम करते.

 1.1 निश्चित माउंटिंग उंची डिझाइन

     एकात्मिक निश्चित-उंची बॉडी उच्च पुनरावृत्ती पोझिशनिंग अचूकतेसह जलद आणि सरळ स्थापना सुनिश्चित करते. हे प्रमाणित कन्व्हेयर स्टेशन लेआउटशी पूर्णपणे जुळते, उंची समायोजन प्रक्रिया काढून टाकते आणि साइटवर तैनाती कार्यक्षमता सुधारते.

 1.2 चार अष्टपैलू रॉड एंड प्रकार (कोर ॲडव्हांटेज)

     • बी फ्लॅट रॉड प्रकार: अँटी-रोटेशन फ्लॅट पिस्टन रॉड स्ट्रक्चर स्थिर स्टॉपिंग परफॉर्मन्स आणि मजबूत विलक्षण लोड प्रतिरोधकता प्रदान करते, पार्श्व बलाच्या परिस्थितीत अचूक स्थिती राखते.

     • सी राउंड रॉड प्रकार: वर्धित प्रभाव प्रतिरोधासह जाड घन गोल पिस्टन रॉड, विशेषत: मोठ्या पार्श्व शक्तीसह आणि अचूक टूलिंग पोझिशनिंग आवश्यकतांसह कार्य परिस्थितीसाठी डिझाइन केलेले.

     • आर रोलर लीव्हर प्रकार: लीव्हर + रोलिंग संपर्क रचना गुळगुळीत रोलिंग मोशनसह थांबण्याचा प्रभाव कमी करते, उच्च-स्पीड सतत कन्व्हेयर लाइन ऑपरेशनसाठी आदर्श.

     • के समायोज्य बफर लीव्हर प्रकार: बिल्ट-इन ॲडजस्टेबल हायड्रॉलिक बफर विविध वजनाच्या वर्कपीसशी जुळवून घेण्यास आणि वेरिएबल कामाच्या परिस्थितीसाठी इष्टतम सॉफ्ट स्टॉपिंग इफेक्ट प्राप्त करून, फ्री डॅम्पिंग रेझिस्टन्स ऍडजस्टमेंटला अनुमती देते.

  1.3 पर्यायी सेल्फ-लॉकिंग फंक्शन (R/K आवृत्ती)

     रोलर आणि बफर लीव्हर आवृत्त्या पर्यायी यांत्रिक स्व-लॉकिंग संरचनेचे समर्थन करतात. वर्कपीस इम्पॅक्ट थांबल्यानंतर, सिलेंडर रिबाऊंड आणि रिव्हर्स पुशिंग टाळण्यासाठी लीव्हर आर्म आपोआप लॉक करतो, प्रभावीपणे वर्कपीस विस्थापन दूर करतो आणि कन्व्हेयर स्टेशनची स्थिरता आणि सुसंगतता मोठ्या प्रमाणात सुधारतो.

 1.4 संक्षिप्त आकार आणि टिकाऊ संरचना

     सिलेंडर बॉडी हार्ड एनोडायझिंग ट्रीटमेंटचा अवलंब करते तर पिस्टन रॉडमध्ये हार्ड क्रोम प्लेटिंग आहे, उत्कृष्ट पोशाख प्रतिरोध आणि प्रभाव प्रतिरोध प्रदान करते. मानक तेल-मुक्त ऑपरेशन स्वच्छ उत्पादन वातावरण आणि वेल्डिंग स्प्लॅश-प्रूफ परिस्थितीशी जुळवून घेते. चार बाजूंनी आरक्षित सेन्सर ग्रूव्ह लवचिक मांडणीसाठी स्ट्रक्चरल हस्तक्षेपाशिवाय चुंबकीय स्विच इन्स्टॉलेशनला अनुमती देतात.

  1.5 विविध ऑपरेशन मोड्स

     पर्यायी डबल-ॲक्टिंग स्टँडर्ड मोड आणि सिंगल-ॲक्टिंग (स्प्रिंग एक्स्टेंड/स्प्रिंग रिट्रॅक्ट) मोडमध्ये स्वयंचलित सायकलिंग, पॉवर-ऑफ सेफ्टी प्रोटेक्शन आणि तात्पुरत्या थांबण्याच्या मागण्या, विविध औद्योगिक नियंत्रण तर्कशास्त्रांशी जुळणारे आहेत.

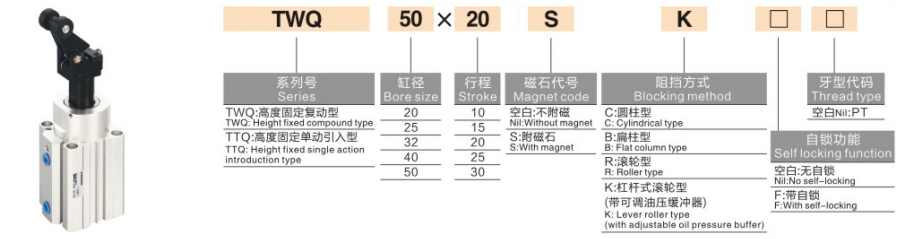

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1. ठराविक मॉडेल उदाहरणे: TWQ32-20SB, TWQ50-30RK-F

कोड विभाग

व्याख्या

TWQ

मालिका कोड: स्थिर उंची स्टॉपर सिलेंडर

20/25/32/40/50

बोर आकार: φ20~φ50mm

१५/२०/२५/३०

मानक स्ट्रोक: 15/20/25/30 मिमी

एस/के

बफर प्रकार: S = मानक रबर बफर; के = समायोज्य हायड्रॉलिक बफर

B/C/R/K

रॉड एंड प्रकार: बी = सपाट स्तंभ; C = गोल स्तंभ; आर = रोलर लीव्हर; के = समायोज्य बफर लीव्हर

F

स्व-लॉकिंग: F = स्व-लॉकिंगसह (केवळ आर/के प्रकारांसाठी)

M

चुंबकीय रिंग: M = अंगभूत चुंबकीय रिंग (स्विच माउंट करण्यायोग्य)

 2. मानक ऑर्डर उदाहरणे

     • मानक फ्लॅट रॉड मॉडेल: TWQ32-20SB (φ32 बोर, 20 मिमी स्ट्रोक, फ्लॅट कॉलम रॉड एंड, रबर बफर)

     • स्व-लॉकिंग समायोज्य बफर मॉडेल: TWQ50-30RK-F (φ50 बोर, 30 मिमी स्ट्रोक, समायोज्य हायड्रॉलिक बफर लीव्हर, स्व-लॉकिंग फंक्शनसह)


3. सामान्य तांत्रिक मापदंड (20℃, 0.5MPa मानक स्थिती)

  3.1 मूलभूत तपशील

     • ऑपरेशन मोड: दुहेरी-अभिनय, एकल-अभिनय (स्प्रिंग विस्तार / स्प्रिंग मागे घेणे)

     • कार्यरत दबाव श्रेणी: 0.05~1.0MPa; पुरावा दाब: 1.5MPa

     • सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)

     • बफर कॉन्फिगरेशन: एस = ड्युअल-एंड रबर बफर; के = समायोज्य हायड्रॉलिक बफर + ड्युअल-एंड रबर बफर

     • स्नेहन मोड: तेल मुक्त ऑपरेशन

     • स्थापना पद्धत: मानक निश्चित-उंची फ्लँज माउंटिंग

 3.2 मानक बोर आणि स्ट्रोक संयोजन

बोर आकार (मिमी)

मानक स्ट्रोक (मिमी)

φ२०

१५, २०

φ25

१५, २०, 25

φ32

20, 25, 30

φ40

20, 25, 30

φ50

20, 25, 30

  3.3 सैद्धांतिक स्टॉपिंग फोर्स (एकक: N @0.5MPa)

बोर आकार (मिमी)

φ२०

φ25

φ32

φ40

φ50

B/C प्रकार (दुहेरी-अभिनय)

280

450

720

1130

1760

आर/के लीव्हर प्रकार

220

360

580

920

1450

  ३.४ उत्पादनाचे वजन (युनिट: किलो @ मानक स्ट्रोक)

बोर आकार (मिमी)

φ२०

φ25

φ32

φ40

φ50

B/C प्रकार वजन

0.4

0.6

0.9

1.4

2.0

आर/के प्रकार वजन

0.5

0.7

1.1

1.6

2.3


4. कोर कॉन्फिगरेशन आणि निवड मार्गदर्शक तत्त्वे

  4.1 रॉड एंड प्रकार निवड

     • बी फ्लॅट स्तंभ प्रकार (शिफारस केलेले): रोटेशन आणि उच्च स्थिरता डिझाइन, हलके भार (10-80kg) आणि स्पष्ट पार्श्व प्रभावाशिवाय कमी-स्पीड ऑपरेशन (≤0.3m/s) साठी योग्य.

     • C गोल स्तंभ प्रकार: मजबूत प्रभाव प्रतिरोधासह जाड रॉडची रचना, मोठ्या पार्श्व शक्तीसह टूलिंग पोझिशनिंग परिस्थितीसाठी आदर्श.

     • आर रोलर लीव्हर प्रकार: कमी-प्रभाव आणि गुळगुळीत रोलिंग कार्यप्रदर्शन, उच्च-गती (≤0.5m/s) आणि हलके-मध्यम लोड (30-100kg) कन्व्हेयर लाइनसाठी योग्य.

     • के समायोज्य बफर लीव्हर प्रकार: अनुकूल करण्यायोग्य डॅम्पिंग आणि उत्कृष्ट प्रभाव प्रतिरोध, मध्यम भार (50-150kg), उच्च-फ्रिक्वेंसी स्टार्ट-स्टॉप आणि अस्थिर गती कार्य परिस्थितीसाठी डिझाइन केलेले.

  4.2 सेल्फ-लॉकिंग फंक्शनची निवड

     • F सेल्फ-लॉकिंग प्रकार (ऑटो लाईन्ससाठी शिफारस केलेले): केवळ R/K लीव्हर आवृत्त्यांसाठी उपलब्ध. वर्कपीस रीबाउंड आणि स्टेशन विस्थापन प्रतिबंधित करते, स्वयंचलित ओळींच्या सतत ऑपरेशन स्थिरतेमध्ये मोठ्या प्रमाणात सुधारणा करते.

     • नॉन-लॉकिंग प्रकार: किरकोळ रिव्हर्स इफेक्ट आणि मॅन्युअल रीसेट ऑपरेशनसह परिस्थितींसाठी किफायतशीर उपाय, पूर्णपणे स्वयंचलित उत्पादन लाइनसाठी शिफारस केलेली नाही.

  4.3 ऑपरेशन मोड निवड

     • दुहेरी अभिनय: उच्च-वारंवारता आणि पूर्णपणे स्वयंचलित नियंत्रण परिस्थितीसाठी योग्य, द्विदिश नियंत्रण करण्यायोग्य कृतीसह जास्तीत जास्त थांबा बल.

     • एकल-अभिनय (स्प्रिंग एक्स्टेंड): पॉवर अयशस्वी झाल्यानंतर वर्कपीसेस थांबवण्यासाठी स्वयंचलितपणे विस्तारित करते, धोकादायक स्टेशन्स आणि पॉवर-ऑफ संरक्षण अनुप्रयोगांसाठी सुरक्षिततेला प्राधान्य देते.

     • एकल-अभिनय (स्प्रिंग रिट्रॅक्ट): हवेच्या पुरवठ्यासह थांबते आणि पॉवर बंद असताना आपोआप रिलीज होते, सामान्यपणे उघडलेल्या कन्व्हेयर लाइन्स आणि तात्पुरत्या थांबण्याच्या कार्यांसाठी अनुकूल केले जाते.


5. विशिष्ट अनुप्रयोग परिस्थिती

     • हलक्या आणि मध्यम-ड्युटी कन्व्हेयर लाइन्स: इलेक्ट्रॉनिक्स, घरगुती उपकरणे आणि अन्न उद्योगांमध्ये 10-150kg पॅलेट आणि टूलिंग प्लेट्सचे स्थान थांबवणे, मर्यादित करणे आणि हस्तांतरित करणे यासाठी लागू.

     • हाय-स्पीड मटेरियल हँडलिंग लाइन्स: R/K लीव्हर स्ट्रक्चर रोलर आणि बेल्ट कन्व्हेयर्सवरील लाइट-लोड हाय-स्पीड (≤0.5m/s) वर्कपीससाठी गुळगुळीत शून्य-प्रभाव थांबण्याची खात्री देते.

     • स्वयंचलित उपकरणे स्टेशन: सुलभ स्थापनेसाठी कॉम्पॅक्ट बॉडी, मशीन टूल लोडिंग/अनलोडिंग लिमिटिंग, असेंबली स्टेशन पोझिशनिंग आणि इन्स्पेक्शन स्टेशन स्टॉपिंगसाठी मोठ्या प्रमाणावर वापरले जाते.

     • पॅकेजिंग आणि लॉजिस्टिक लाइन्स: कार्टन आणि मटेरियल बॉक्स स्टॉपिंग, डायव्हर्जिंग स्टेशन ब्लॉकिंग आणि स्टॅकिंग पोझिशनिंगसाठी आदर्श, उच्च किमतीची कार्यक्षमता आणि कमी देखभाल वैशिष्ट्यीकृत.

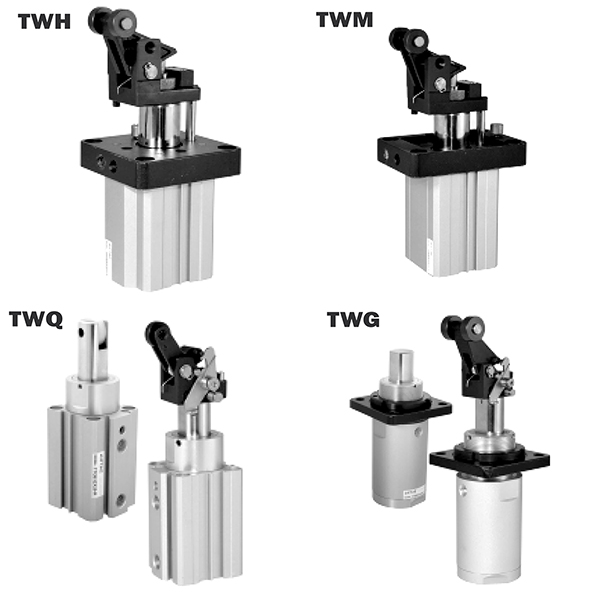

6. TWQ वि TWH/TWM मालिका द्रुत तुलना

तुलना आयटम

TWQ (निश्चित उंची प्रकार)

TWH/TWM (हेवी-ड्यूटी लीव्हर प्रकार)

बोर रेंज

φ२०~φ50

φ२०~φ80

स्टॉपिंग फोर्स

220–1760N (हलका आणि मध्यम भार)

280–4520N (मध्यम आणि जड भार)

माउंटिंग उंची

निश्चित

समायोज्य (लीव्हर स्विंग)

रॉड एंड प्रकार

4 प्रकार (B/C/R/K)

लीव्हर रोलर प्रकार (आर/के)

सेल्फ-लॉकिंग

पर्यायी (केवळ आर/के)

मानक कॉन्फिगरेशन

लोड श्रेणी

10-150 किलो

50-300 किलो

खर्च पातळी

कमी (उच्च खर्च-कार्यप्रदर्शन)

मध्यम


7. 3-चरण द्रुत निवड मार्गदर्शक

     १. बोर आकार निवड: 200% सुरक्षा घटक (सैद्धांतिक स्टॉपिंग फोर्स ≥ वास्तविक भार × 2) सह वर्कपीस वजनानुसार बोअर निवडा. 80kg पेक्षा कमी लोडसाठी φ25/φ32 निवडा; 80-150kg लोडसाठी φ40/φ50 निवडा.

     2. रॉड एंड आणि बफर निवड: लाइट-लोड लो-स्पीड परिस्थितींसाठी B फ्लॅट रॉड + S रबर बफरचा अवलंब करा; हाय-स्पीड लाइट-लोड लाईन्ससाठी आर रोलर प्रकार निवडा; मध्यम-लोड आणि उच्च-फ्रिक्वेंसी कामकाजाच्या परिस्थितीसाठी K समायोज्य बफर प्रकार निवडा.

     3. कार्यात्मक कॉन्फिगरेशन निवड: स्वयंचलित उत्पादन ओळींसाठी एफ स्व-लॉकिंग सुसज्ज करा; उच्च-फ्रिक्वेंसी चक्रीय नियंत्रणासाठी डबल-ॲक्टिंग मोड निवडा; सुरक्षा-प्राधान्य आणि पॉवर-ऑफ संरक्षण स्टेशनसाठी एकल-अभिनय स्प्रिंग विस्तार मोडचा अवलंब करा.


एका वाक्याचा सारांश

     SOLH TWQ मालिका फिक्स्ड-हाइट स्टॉपर सिलिंडरमध्ये कॉम्पॅक्ट डिझाइन, मल्टी रॉड-एंड कंपॅटिबिलिटी आणि पर्यायी सेल्फ-लॉकिंग आणि ॲडजस्टेबल बफर फंक्शन्स आहेत, जे 10-150 किलो प्रकाश आणि मध्यम-कर्तव्य ऑटोमेटेड कन्व्हेयर सिस्टमसाठी उच्च-किमती-कार्यक्षमता, स्थिर आणि लवचिक स्टॉपिंग सोल्यूशन्स प्रदान करते.
