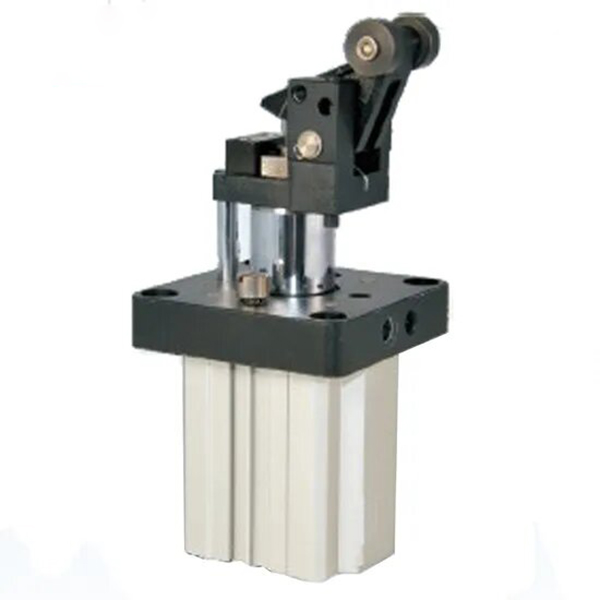

TWH / TWM मालिका लीव्हर रोलर स्टॉपर सिलेंडर | सेल्फ-लॉकिंग हेवी-ड्युटी स्टॉप सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH TWH/TWM मालिका लीव्हर रोलर-प्रकार हेवी-ड्यूटी स्टॉपर सिलिंडर आहेत जे मध्यम आणि हेवी-लोड स्वयंचलित कन्व्हेयर लाइनसाठी डिझाइन केलेले आहेत. φ20mm ते φ80mm बोर आकार कव्हर करून, या मालिकेत अंगभूत स्व-लॉकिंग अँटी-रिबाउंड यंत्रणा, मानक समायोजित करण्यायोग्य हायड्रॉलिक बफर, उच्च-कडकपणा लीव्हर संरचना आणि एकात्मिक फ्लँज माउंटिंग यासह मुख्य फायदे आहेत. हे 30-300kg पॅलेट्स आणि टूलिंग प्लेट्स स्थिरपणे हाताळते, ज्याचा वापर कन्व्हेयर स्टॉपिंग, ट्रान्सफर पोझिशनिंग आणि स्टेशन अँटी-शिफ्टिंगसाठी केला जातो, मध्यम आणि हेवी-लोड ऑटोमेशन परिस्थितींसाठी मुख्य प्रवाहात विश्वसनीय स्टॉपर सोल्यूशन म्हणून काम करते.

  1.1 लीव्हर रोलर फोर्स-बूस्टिंग स्ट्रक्चर

     दुहेरी-अभिनय लीव्हर रोलर डिझाइनचा अवलंब करून, उत्पादन लीव्हर फोर्स ॲम्प्लीफिकेशन आणि रोलिंग कॉन्टॅक्ट वर्किंग तत्त्वाचा वापर करते. हे कमी प्रभावासह आणि गुळगुळीत रोलिंग ऑपरेशनसह मोठे स्टॉपिंग फोर्स वितरीत करते, वर्कपीस थांबवताना कठोर प्रभाव प्रभावीपणे कमी करते आणि उपकरणे आणि वर्कपीस दोन्हीचे संरक्षण करते.

  1.2 कोर सेल्फ-लॉकिंग अँटी-रीबाउंड फंक्शन

     वैकल्पिक अपग्रेड म्हणून एकात्मिक यांत्रिक स्व-लॉकिंग यंत्रणेसह सुसज्ज. वर्कपीस इम्पॅक्ट थांबल्यानंतर, वर्कपीस रिबाउंड आणि रिव्हर्स पुशिंग टाळण्यासाठी, स्टेशन विस्थापन समस्या दूर करण्यासाठी आणि एकूण उत्पादन लाइन स्थिरता आणि स्थिती अचूकता सुधारण्यासाठी सिलेंडर आपोआप लीव्हर आर्म लॉक करते.

  1.3 श्रेणीबद्ध हायड्रोलिक बफर प्रणाली

     • φ२०/φ25 लहान बोअर: नॉन-ॲडजस्टेबल हायड्रॉलिक बफरशी जुळलेले, किफायतशीर स्थिर बफरिंग कार्यक्षमतेसह हलके आणि मध्यम-लोड कमी-गती कार्य परिस्थितीशी उत्तम प्रकारे जुळवून घेत.

     • φ32–φ80 मोठा बोअर: समायोज्य हायड्रॉलिक बफरसह सुसज्ज. वापरकर्ते ओलसर प्रतिकार बदलण्यासाठी, वेगवेगळ्या वजनाच्या वर्कपीसेस जुळवण्यासाठी आणि प्रभाव ऊर्जा पूर्णपणे शोषून घेण्यासाठी आणि शून्य-प्रभाव थांबवण्यासाठी वेग पोहोचवण्यासाठी ऍडजस्टमेंट डिस्कला मुक्तपणे फिरवू शकतात.

  1.4 उच्च-कडकपणा आणि दीर्घायुषी डिझाइन

     घट्ट केलेला हार्ड क्रोम-प्लेटेड पिस्टन रॉड आणि हार्ड एनोडाइज्ड सिलेंडर बॉडीचा अवलंब करते, ज्यामध्ये उत्कृष्ट पोशाख प्रतिरोध, दाब प्रतिरोध आणि प्रभाव प्रतिकार असतो. मानक ऑइल-फ्री ऑपरेशन डिझाइन स्वच्छ उत्पादन वातावरण आणि वेल्डिंग स्प्लॅश-प्रूफ कमी देखभाल आणि विस्तारित सेवा आयुष्यासह कार्य परिस्थितीशी जुळवून घेते.

  1.5 लवचिक स्थापना आणि स्विच लेआउट

     मानक फ्लँज माउंटिंग जलद आणि स्थिर स्थापना सुनिश्चित करते. सिलेंडर बॉडी सेन्सर माउंटिंग ग्रूव्हसह पूर्व-आरक्षित आहे, अतिरिक्त उपकरणांशिवाय थेट चुंबकीय स्विच इंस्टॉलेशनला समर्थन देते. 4-साइड माउंटिंग डिझाइन मजबूत लेआउट अनुकूलतेसह ऑन-साइट फिक्स्चर हस्तक्षेप टाळते.

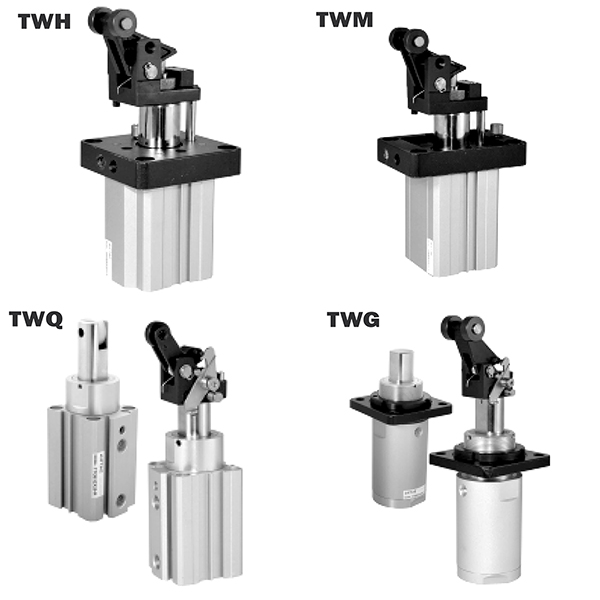

  1.6 मॉडेल कार्यात्मक भिन्नता

     • TWH मालिका: जास्तीत जास्त स्टॉपिंग फोर्ससह मानक दुहेरी-अभिनय संरचना, हेवी-लोड आणि उच्च-फ्रिक्वेंसी स्टार्ट-स्टॉप परिस्थितींसाठी योग्य.

     • TWM मालिका: बिल्ट-इन स्प्रिंग स्ट्रक्चरसह डबल-ॲक्टिंग, पॉवर अयशस्वी झाल्यानंतर स्वयंचलित रिलीझ लक्षात घेणे, उच्च-जोखीम स्थानकांसाठी उपकरणे आणि कर्मचारी सुरक्षिततेला प्राधान्य देणे.

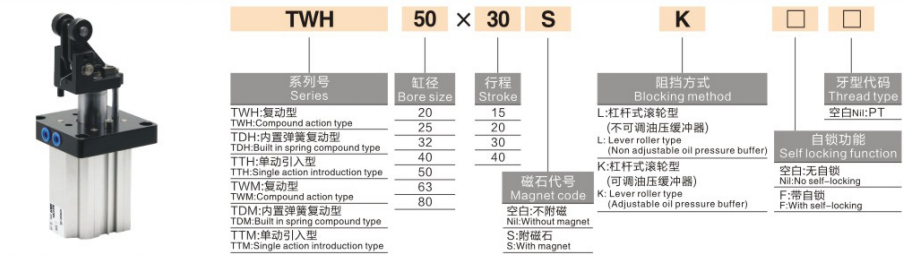

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1. ठराविक मॉडेल उदाहरणे: TWH50-30SK-F, TWM63-30K-F

  2. मानक ऑर्डर उदाहरणे

     • स्व-लॉकिंग मध्यम-लोड मॉडेल: TWH50-30S-F (φ50 बोर, 30 मिमी स्ट्रोक, नॉन-एडजस्टेबल हायड्रॉलिक बफर, सेल्फ-लॉकिंग फंक्शनसह)

     • सुरक्षितता पॉवर-ऑफ रिलीझ मॉडेल: TWM63-30K-F (φ63 बोर, 30mm स्ट्रोक, समायोज्य हायड्रॉलिक बफर, अंगभूत स्प्रिंग सुरक्षा संरचना, स्व-लॉकिंगसह)

3. सामान्य तांत्रिक मापदंड (20℃, 0.5MPa मानक स्थिती)

 3.1 मूलभूत तपशील

     • ऑपरेशन मोड: TWH = दुहेरी-अभिनय; TWM = अंगभूत स्प्रिंगसह डबल-ॲक्टिंग

     • कार्यरत दबाव श्रेणी: 0.05~1.0MPa; पुरावा दाब: 1.5MPa

     • सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)

     • बफर कॉन्फिगरेशन: φ20/φ25 = नॉन-समायोज्य हायड्रॉलिक बफर; φ32~φ80 = समायोज्य हायड्रॉलिक बफर

     • स्नेहन मोड: तेल मुक्त ऑपरेशन

     • स्थापना पद्धत: मानक बाहेरील कडा माउंटिंग

  3.2 मानक बोर आणि स्ट्रोक संयोजन

 3.3 सैद्धांतिक स्टॉपिंग फोर्स (युनिट: N @0.5MPa, लीव्हर आउटपुट, TWH)

  ३.४ उत्पादनाचे वजन (युनिट: किलो @ मानक स्ट्रोक, TWH)

4. कोर कॉन्फिगरेशन आणि निवड मार्गदर्शक तत्त्वे

 4.1 बफर प्रकार निवड

     • S नॉन-ॲडजस्टेबल हायड्रोलिक बफर: φ20/φ25 लहान बोअरसाठी समर्पित. किफायतशीर, स्थिर स्थिर बफरिंग कार्यक्षमतेसह हलके भार (≤50kg) आणि कमी-स्पीड ऑपरेशन (≤0.3m/s) साठी योग्य.

     • के समायोज्य हायड्रॉलिक बफर: φ32–φ80 मोठ्या बोअरसाठी विशेष. फ्री डॅम्पिंग ऍडजस्टमेंट, उत्तम प्रकारे जुळणारे मध्यम आणि जड भार (50-300kg) आणि मध्यम-हाय स्पीड ऑपरेशन (≤0.5m/s), विविध कामकाजाच्या परिस्थितीशी जुळवून घेत समर्थन करते.

 4.2 सेल्फ-लॉकिंग फंक्शनची निवड

     • एफ सेल्फ-लॉकिंग प्रकार (शिफारस केलेले): वर्कपीस प्रभाव थांबल्यानंतर स्वयंचलित लॉकिंग, प्रभावीपणे वर्कपीस रिबाउंड आणि स्टेशन विस्थापन प्रतिबंधित करते. पूर्णपणे स्वयंचलित सतत कन्व्हेयर लाइनसाठी आदर्श, ऑपरेशनल स्थिरता मोठ्या प्रमाणात सुधारते.

     • नॉन-लॉकिंग प्रकार: फक्त लहान रिव्हर्स इफेक्ट आणि मॅन्युअल रीसेट असलेल्या परिस्थितींसाठी लागू. खराब स्थिती स्थिरतेमुळे स्वयंचलित उत्पादन लाइनसाठी शिफारस केलेली नाही.

  4.3 ऑपरेशन मोड निवड

     • TWH डबल-अभिनय: द्विदिश नियंत्रणीय क्लॅम्पिंग आणि रिलीझिंगसह जास्तीत जास्त थांबा बल. हेवी-लोड आणि उच्च-फ्रिक्वेंसी स्टार्ट-स्टॉप सायकलिंग परिस्थितींसाठी ऑप्टिमाइझ केलेले.

     • TWM स्प्रिंग-लोडेड डबल-अभिनय: वीज निकामी झाल्यावर स्वयंचलित रिलीझ, उपकरणे आणि कर्मचारी सुरक्षा सुनिश्चित करणे. धोकादायक कार्यरत स्टेशन आणि पॉवर-ऑफ संरक्षण अनुप्रयोगांसाठी प्राधान्य.

5. विशिष्ट अनुप्रयोग परिस्थिती

     • मध्यम आणि हेवी-ड्युटी कन्व्हेयर लाइन्स: इलेक्ट्रॉनिक्स, गृह उपकरणे आणि लॉजिस्टिक उद्योगांमध्ये 50-300kg पॅलेट्स आणि टूलिंग प्लेट्सचे थांबणे, स्थानांतरीत करणे आणि अँटी-शिफ्टिंग, स्थिर मध्यम-भारी भार मर्यादित कामगिरी प्रदान करण्यासाठी विशेष.

     • स्वयंचलित साहित्य हाताळणी ओळी: मध्यम-उच्च गती (≤0.5m/s) वर्कपीस रोलर आणि बेल्ट कन्व्हेयर्सवर थांबते. समायोज्य हायड्रॉलिक बफर वर्कपीस संरक्षित करण्यासाठी मऊ आणि प्रभाव-मुक्त थांबण्याची प्रक्रिया साध्य करते.

     • मशीन टूल आणि वेल्डिंग स्टेशन: मशीन टूल लोडिंग/अनलोडिंग लिमिटिंग आणि वेल्डिंग फिक्स्चर पोझिशनिंगसाठी योग्य. प्रभाव प्रतिरोध आणि वेल्डिंग स्लॅग प्रतिबंध वैशिष्ट्यीकृत, ते कठोर औद्योगिक कार्य परिस्थितीशी स्थिरपणे जुळवून घेते.

     • AS/RS आणि AGV डॉकिंग सिस्टम: स्टिरिओस्कोपिक वेअरहाऊस पॅलेट स्टॉपिंग आणि AGV अचूक डॉकिंग स्थितीसाठी वापरले जाते. सेल्फ-लॉकिंग अँटी-रिबाउंड डिझाइन बुद्धिमान वेअरहाउसिंग सिस्टमसाठी स्थिर क्रिया आणि विश्वसनीय सिग्नल फीडबॅक सुनिश्चित करते.

6. 3-चरण द्रुत निवड मार्गदर्शक

     १. बोर आकार निवड: वर्कपीसचे वजन आणि कामाच्या गतीनुसार बोअर निवडा. सुरक्षा मानकांचे अनुसरण करा: सैद्धांतिक स्टॉपिंग फोर्स ≥ वास्तविक भार × 2. 50kg पेक्षा कमी लोडसाठी φ25; 50-150kg लोडसाठी φ32/φ40; 150–300kg लोडसाठी φ50/φ63.

     2. बफर प्रकार निवड: φ20/φ25 बोअरसाठी S नॉन-समायोज्य बफर निवडा; व्हेरिएबल स्पीड आणि लोड परिस्थितीशी जुळवून घेण्यासाठी φ32 वरील बोअरसाठी K समायोज्य बफर निवडा.

     3. कार्यात्मक कॉन्फिगरेशन निवड: सर्व स्वयंचलित उत्पादन ओळींसाठी F स्व-लॉकिंग निवडा; हेवी-लोड आणि उच्च-फ्रिक्वेंसी परिस्थितींसाठी TWH डबल-ॲक्टिंगचा अवलंब करा; सुरक्षा-प्राधान्य आणि पॉवर-ऑफ संरक्षण स्टेशनसाठी TWM स्प्रिंग-लोडेड प्रकार निवडा.

एका वाक्याचा सारांश

     SOLH TWH/TWM मालिका मध्यम-हेवी ड्यूटी लीव्हर रोलर स्टॉपर सिलिंडर सेल्फ-लॉकिंग अँटी-रिबाउंड यंत्रणा आणि श्रेणीबद्ध हायड्रॉलिक बफर सिस्टीम समाकलित करतात, 30-300kg ऑटोमेटेड स्टेशन आणि कन्व्हेयरसाठी स्थिर, कमी-प्रभाव आणि उच्च-सुरक्षा व्यावसायिक स्टॉपिंग सोल्यूशन्स प्रदान करतात.
