टीआर मालिका ट्विन शाफ्ट सिलेंडर | JIS मानक उच्च-कडकपणा डबल रॉड सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन आणि मुख्य रचना

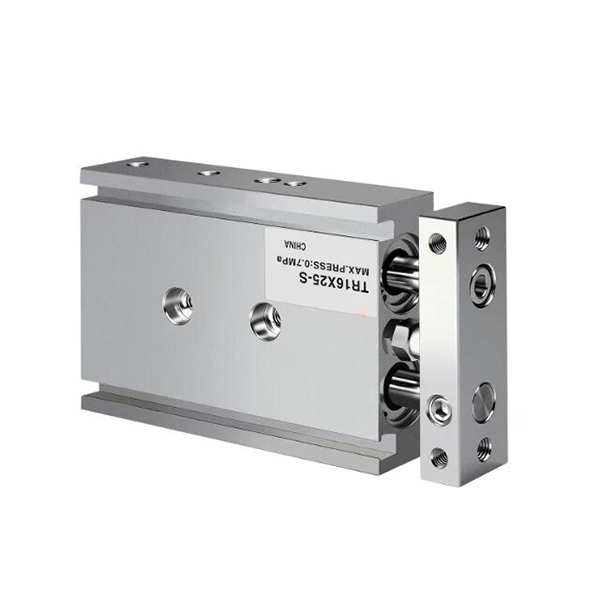

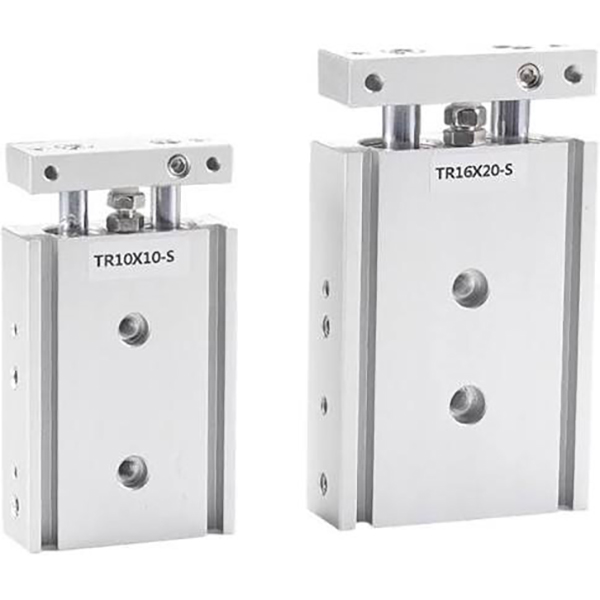

     SOLH TR मालिका एक JIS मानक ट्विन शाफ्ट सिलेंडर आहे जो सिंगल-पिस्टन डबल-रॉड आणि स्लाइड बेअरिंग मार्गदर्शक रचना (नॉन-ड्युअल-पिस्टन ट्विन सिलेंडर) स्वीकारतो. अति-उच्च कडकपणा, उत्कृष्ट अँटी-टॉर्शन कार्यप्रदर्शन आणि मजबूत पार्श्व भार प्रतिरोधासह वैशिष्ट्यीकृत, हे 3-साइड लवचिक माउंटिंग आणि अचूक स्ट्रोक समायोजनास समर्थन देते. उच्च-परिशुद्धता मार्गदर्शक आवश्यकतांसाठी अभियंता, हे सिलिंडर प्रमाणिक ऑटोमेशन स्टेशनसाठी विश्वसनीय हेवी-लोड मार्गदर्शक उपाय म्हणून काम करत, अचूक स्थिती, वर्कपीस दाबणे, सामग्री हस्तांतरित करणे आणि वर्कपीस ब्लॉक करणे यासारख्या स्वयंचलित प्रक्रियांमध्ये मोठ्या प्रमाणावर वापरले जाते.

1. कोर स्ट्रक्चरल फायदे

• उच्च-कडकपणा समकालिक दुहेरी रॉड संरचना: एकल पिस्टन आणि दोन समांतर कडक पिस्टन रॉडसह सुसज्ज, विस्तारित स्लाइड बेअरिंग झुडूपांशी जुळलेले. ड्युअल-रॉड सिंक्रोनस ड्रायव्हिंग डिझाइन ±0.1°~±0.2° विरोधी रोटेशन अचूकतेसह शून्य-विक्षेपण ऑपरेशन प्राप्त करते, प्रभावीपणे रॉड स्विंगिंग दूर करते आणि स्थिर रेखीय गती सुनिश्चित करते.

• समायोज्य बफरिंग आणि स्ट्रोक फाइन-ट्यूनिंग: अंगभूत फ्रंट ॲडजस्टेबल रबर अँटी-कोलिजन पॅड अचूक स्ट्रोक फाइन-ट्यूनिंग आणि सॉफ्ट बफरिंगला समर्थन देते, ऑपरेटिंग प्रभाव, कंपन आणि आवाज कमी करण्यासाठी मागील निश्चित बफरला सहकार्य करते, वारंवार परस्पर कामाच्या परिस्थितीशी जुळवून घेते.

• लवचिक माउंटिंग आणि पाइपिंग डिझाइन: तळाशी, वरच्या आणि बाजूच्या पृष्ठभागावर आरक्षित माउंटिंग होल 3-दिशा लवचिक स्थापना लक्षात घेतात. पर्यायी ड्युअल-साइड पाइपिंग लेआउट विविध उपकरणांच्या संरचनांसाठी एअर सर्किट व्यवस्था अनुकूल करते. स्टँडर्ड साइड स्विच ग्रूव्ह्स अतिरिक्त ब्रॅकेटशिवाय थेट चुंबकीय स्विच इन्स्टॉलेशनला परवानगी देतात.

• मानक चुंबकीय कॉन्फिगरेशन: अंगभूत चुंबकीय रिंग (एस प्रत्यय) स्ट्रोक स्थिती शोधण्यासाठी उपलब्ध आहे; विविध कार्यात्मक मागण्या पूर्ण करण्यासाठी विशेष हस्तक्षेप-संवेदनशील परिस्थितींसाठी नॉन-चुंबकीय आवृत्ती पर्यायी आहे.

2. CXS / CXSJ मालिका विरुद्ध मुख्य फरक

• टीआर मालिका: मानक सिंगल-सिलेंडर थ्रस्ट आउटपुटसह सिंगल-पिस्टन डबल-रॉड स्ट्रक्चर, उच्च एकूण कडकपणा आणि उत्कृष्ट हेवी-लोड अँटी-डिफ्लेक्शन कार्यप्रदर्शन, उच्च-कडकपणा मार्गदर्शक आणि दीर्घ-स्ट्रोक हेवी-लोड परिस्थितींसाठी आदर्श.

• CXS / CXSJ मालिका: दुहेरी-पिस्टन डबल-रॉड रचना दुहेरी थ्रस्ट आउटपुटसह, कमी घर्षण आणि नितळ हाय-स्पीड ऑपरेशन वैशिष्ट्यीकृत, हाय-स्पीड पिक-अँड-प्लेस आणि हाय-थ्रस्ट शॉर्ट-स्ट्रोक कार्य परिस्थितीसाठी अधिक योग्य.

कोर उप-मालिका वर्गीकरण (रॉड प्रकार आणि माउंटिंग शैली)

टी.आर मालिकेमध्ये तीन मुख्य उप-मॉडेल्स समाविष्ट आहेत, ज्यामध्ये वैविध्यपूर्ण ऑटोमेशन लेआउट मागण्या पूर्ण करण्यासाठी मानक सार्वत्रिक, द्विपक्षीय समकालिक आणि अल्ट्रा-कॉम्पॅक्ट इंस्टॉलेशन परिस्थितींचा समावेश आहे.

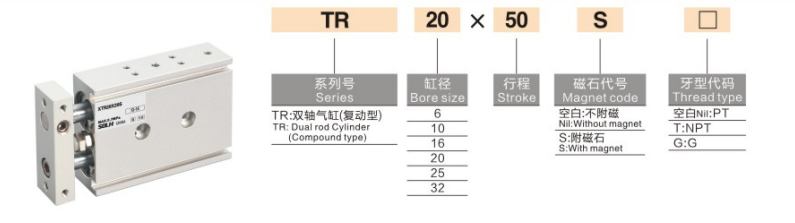

मॉडेल नामकरण नियम पूर्ण करा

मॉडेल उदाहरण: TR20×50S

1. नामकरण कोड व्याख्या

१. मालिका कोड: TR (स्टँडर्ड सिंगल रॉड) / TRW (रॉडद्वारे दुहेरी) / TRJ (कॉम्पॅक्ट प्रकार)

2. बोर आकार: 6 / 10 / 16 / 20 / 25 / 32 मिमी (पूर्ण मानक JIS बोर श्रेणी)

3. मानक स्ट्रोक: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 मिमी (कमाल स्ट्रोक: 200 मिमी)

4. चुंबकीय रिंग कॉन्फिगरेशन: S = अंगभूत चुंबकीय रिंग (चुंबकीय स्विच माउंट करण्यायोग्य, डीफॉल्ट मानक); S = नॉन-चुंबकीय प्रकार (विशेष सानुकूलित, क्वचितच वापरलेले)

५. पोर्ट थ्रेड प्रकार: डीफॉल्ट पीटी (आरसी) धागा; पर्यायी G थ्रेड (प्रत्यय G) / NPT थ्रेड (प्रत्यय T)

6. चुंबकीय स्विच: पर्यायी D-M9B, D-A93, CS1-J, CS1-G आणि इतर युनिव्हर्सल मॉडेल्स, ब्रॅकेटशिवाय बाजूला राखीव खोबणीवर थेट स्थापित

सामान्य मानक तांत्रिक मापदंड

(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, कोरडी हवा)

• ऑपरेशन मोड: डबल-ॲक्टिंग सिंगल-पिस्टन ड्रायव्हिंग

• कार्यरत दबाव श्रेणी: 0.15~1.0MPa (φ6 बोर: 0.2~1.0MPa)

• पुरावा दाब: 1.5MPa

• सभोवतालचे तापमान: -20℃~70℃ (बर्फ मुक्त ऑपरेटिंग वातावरण)

• ऑपरेटिंग गती: 30~500mm/s

• विरोधी रोटेशन अचूकता: ±0.1° (बोर ≥16 मिमी, उच्च सुस्पष्टता); ±0.2° (φ6/φ10 लहान बोअर)

• बफर मोड: फ्रंट ॲडजस्टेबल रबर अँटी-कॉलिजन पॅड + रिअर फिक्स्ड रबर बफर (कोणताही एअर बफर पर्याय नाही)

• पाईपिंग पोर्ट आकार

￮ φ6 / φ10: M5×0.8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• माउंटिंग आणि पाइपिंग: 3-साइड माउंटिंग (तळाशी / वर / बाजू), लवचिक लेआउट अनुकूलनासाठी पर्यायी ड्युअल-साइड पाइपिंग लेआउट

सैद्धांतिक जोर आणि तणाव डेटा (@0.5MPa, एकक: N)

मानक सिंगल-सिलेंडर थ्रस्ट आउटपुटसह सिंगल-पिस्टन स्ट्रक्चर, जड मार्गदर्शक परिस्थितींसाठी स्थिर आणि विश्वासार्ह

द्रुत निवड मार्गदर्शक

१. जोर आणि कडकपणाची मागणी: डबल थ्रस्ट आउटपुट आणि हाय-स्पीड पिक-अँड-प्लेस टास्कसाठी CXS/CXSJ निवडा; उच्च-कडकपणा मार्गदर्शक, हेवी-लोड प्रतिरोध आणि दीर्घ-स्ट्रोक स्थिर ऑपरेशनसाठी TR मालिका निवडा.

2. प्रतिष्ठापन जागा अनुकूलन: अल्ट्रा-कॉम्पॅक्ट अरुंद जागेसाठी CXSJ, पारंपारिक कॉम्पॅक्ट जागेसाठी CXS आणि मानक जागेसाठी आणि लाँग-स्ट्रोक हेवी-लोड परिस्थितींसाठी TR ला प्राधान्य द्या.

3. रॉड प्रकार निवड: एकल-दिशा रेखीय गतीसाठी मानक टीआर सिंगल-एंड रॉडचा अवलंब करा; द्विपक्षीय माउंटिंग आणि द्विदिश समकालिक क्रियेसाठी TRW डबल थ्रू रॉड निवडा.

4. पोझिशनिंग डिटेक्शन कॉन्फिगरेशन: स्ट्रोक स्थिती शोधणे आवश्यक असल्यास अंगभूत चुंबकीय रिंग (TRxx×xxS) सह S प्रत्यय निवडा.

एका वाक्याचा सारांश

     SOLH TR मालिका JIS स्टँडर्ड ट्विन शाफ्ट सिलिंडर उच्च कडकपणा, अचूक रोटेशन कार्यप्रदर्शन आणि मजबूत पार्श्व लोड प्रतिरोधकता प्रदान करते, विविध रॉड प्रकार आणि संक्षिप्त आवृत्त्या उपलब्ध आहेत, उच्च-परिशुद्धता मार्गदर्शक, लाँग-स्ट्रोक आणि हेवी-लोड ऑटोमेटेड पोझिशनिंग आणि ट्रान्सफर स्टेशनसाठी पसंतीचे उपाय आहे.
