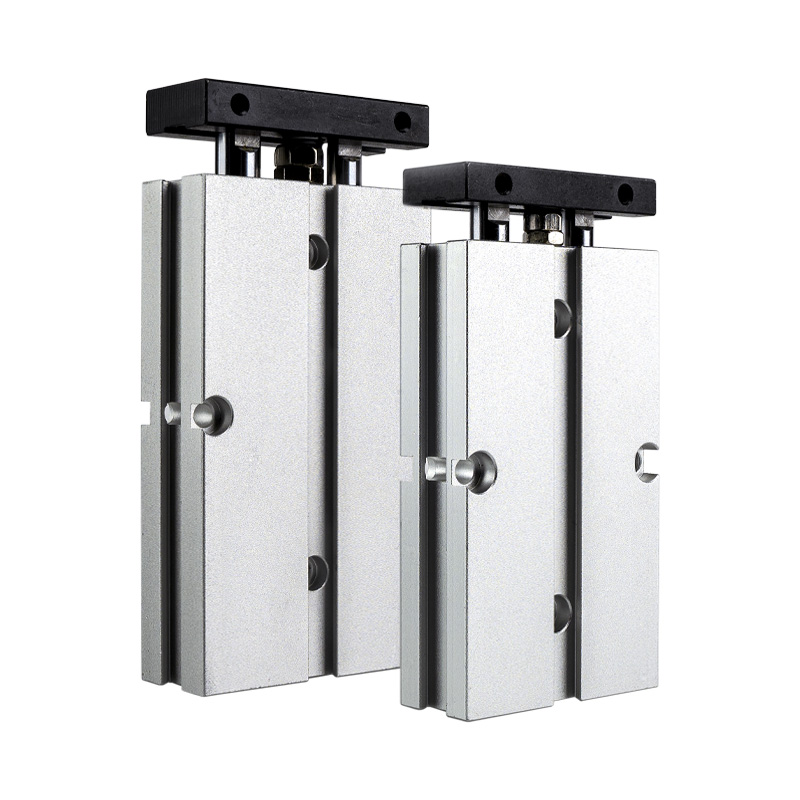

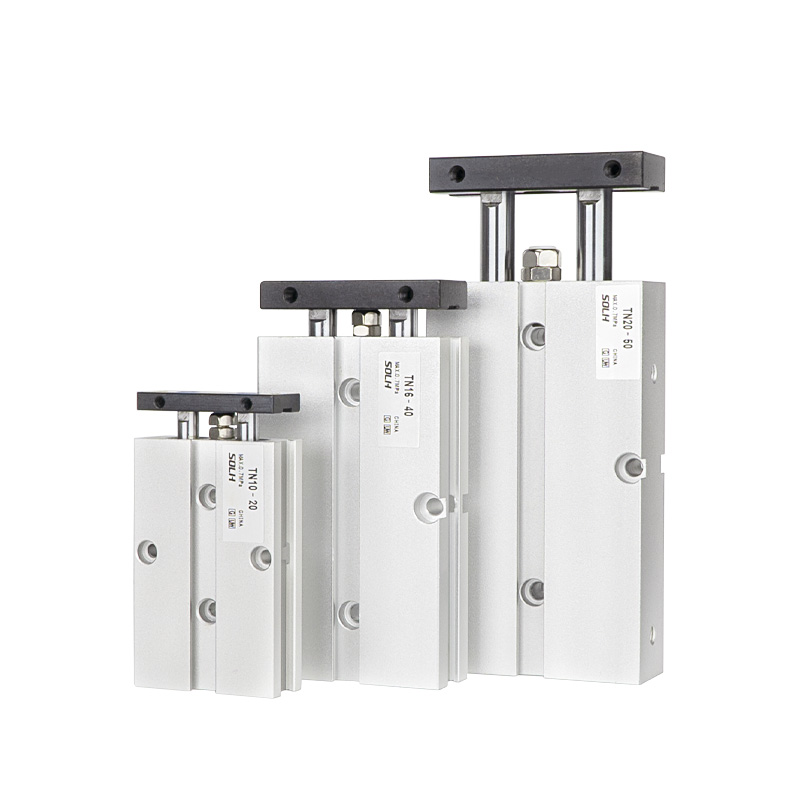

TN मालिका ड्युअल रॉड सिलेंडर

TN मालिका ट्विन शाफ्ट सिलेंडर | कॉम्पॅक्ट लो-कॉस्ट डबल रॉड वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन आणि मुख्य रचना

     SOLH TN मालिका एक स्वस्त-प्रभावी कॉम्पॅक्ट ट्विन शाफ्ट सिलिंडर आहे ज्यामध्ये सिंगल-पिस्टन डबल-रॉड रचना आणि स्लाइड बेअरिंग मार्गदर्शन आहे. स्पेस-सेव्हिंग इन्स्टॉलेशन आणि अष्टपैलू माउंटिंगसाठी डिझाइन केलेले, हे मानक अंगभूत चुंबकीय रिंग आणि समायोजित स्ट्रोक बफरसह येते. ±0.2° अँटी-रोटेशन अचूकता आणि उत्कृष्ट अँटी-डिफ्लेक्शन कार्यप्रदर्शनासह, TN सिलेंडर प्रकाश-लोड ऑटोमेशन परिस्थितींमध्ये व्यापकपणे लागू केले जाते ज्यामध्ये अचूक स्थान, वर्कपीस दाबणे, सामग्री अवरोधित करणे आणि रेखीय हस्तांतरण, उत्कृष्ट सार्वत्रिकता आणि मानक स्वयंचलित स्टेशनसाठी किमतीचे फायदे प्रदान करणे समाविष्ट आहे.

1.कोर स्ट्रक्चरल फायदे

• स्थिर ट्विन रॉड सिंक्रोनस ऑपरेशन: विस्तारित स्लाइडिंग बुशिंगसह सिंगल-पिस्टन आणि दुहेरी समांतर हार्ड क्रोम रॉड कॉन्फिगरेशन स्वीकारते. ड्युअल-रॉड सिंक्रोनस स्ट्रक्चर टॉर्शन आणि स्विंगिंगला प्रभावीपणे प्रतिकार करते, लाइट-लोड मार्गदर्शक कार्यांसाठी ±0.2° रोटेशन सहिष्णुतेसह विश्वसनीय अँटी-डिफ्लेक्शन कार्यक्षमता प्राप्त करते.

• समायोज्य बफर आणि स्ट्रोक फाइन-ट्यूनिंग: अचूक स्ट्रोक फाइन-ट्यूनिंग आणि सॉफ्ट बफरिंगसाठी फ्रंट ॲडजस्टेबल रबर अँटी-कॉलिजन पॅडसह सुसज्ज; स्थिर परस्पर गती सुनिश्चित करून, ऑपरेटिंग प्रभाव आणि आवाज कमी करण्यासाठी निश्चित मागील बफरशी जुळलेले.

• स्पेस-सेव्हिंग 3-साइड माउंटिंग: एम्बेडेड बॉडी डिझाइन तळापासून, वरच्या आणि बाजूच्या दिशानिर्देशांमधून लवचिक स्थापनेला समर्थन देते. राखीव बाजूचे खोबणी अतिरिक्त कंस न करता थेट चुंबकीय स्विच बसविण्यास परवानगी देतात, उपकरणाच्या जागेचा जास्तीत जास्त वापर करतात.

• मानक चुंबकीय कॉन्फिगरेशन: अंगभूत चुंबकीय रिंग (S प्रत्यय) सर्व TN मालिका मॉडेल्ससाठी मानक म्हणून सुसज्ज आहे, कोणतीही नॉन-चुंबकीय आवृत्ती उपलब्ध आहे, सार्वत्रिक स्वयंचलित अनुप्रयोगांसाठी सोयीस्कर स्ट्रोक स्थिती शोधणे सक्षम करते.

2. मुख्य उत्पादन भिन्नता (मुख्य निवड संदर्भ)

• TN vs TR मालिका: TN अधिक कॉम्पॅक्ट आकार, कमी खर्च आणि φ6 बोर पर्याय नसलेले एंटरप्राइझ मानक स्वीकारते; TR उच्च कडकपणा, हेवी-लोड प्रतिरोध आणि φ6 सह संपूर्ण बोर आकारांसह JIS औद्योगिक मानकांचे अनुसरण करते.

• TN वि CXS / CXSJ मालिका: TN मध्ये मानक सिंगल थ्रस्ट आउटपुटसह एकल-पिस्टन रचना आहे, अधिक परवडणारी आणि जागा-बचत; CXS आणि CXSJ दुहेरी थ्रस्ट आउटपुट आणि उत्कृष्ट हाय-स्पीड कामगिरीसह ड्युअल-पिस्टन डिझाइनचा अवलंब करतात, हेवी-लोड आणि उच्च-सुस्पष्टता परिस्थितींसाठी योग्य आहेत.

कोर उप-मालिका वर्गीकरण (रॉड प्रकार)

TN मालिकेत सिंगल-एंड ऑपरेशन आणि विविध लाइट-लोड ऑटोमेशन स्टेशनसाठी द्विपक्षीय थ्रू-टाइप मोशन मागणी पूर्ण करण्यासाठी दोन मुख्य प्रवाहातील रॉड प्रकार समाविष्ट आहेत.

मॉडेल नामकरण नियम पूर्ण करा

मॉडेल उदाहरण: TN20×50S

1. नामकरण कोड व्याख्या

१. मालिका कोड: TN (सिंगल-एंड रॉड) / TNW (डबल थ्रू रॉड)

2. बोर आकार: 10 / 16 / 20 / 25 / 32 मिमी (φ6 बोर उपलब्ध नाही, टीआर मालिकेपेक्षा वेगळे)

3. मानक स्ट्रोक: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 मिमी (कमाल स्ट्रोक: 200 मिमी)

4. चुंबकीय रिंग कॉन्फिगरेशन: S (मानक अंगभूत चुंबकीय रिंग, अनिवार्य कॉन्फिगरेशन, गैर-चुंबकीय आवृत्ती नाही)

५. थ्रेड प्रकार: डीफॉल्ट पीटी (आरसी) धागा; पर्यायी G थ्रेड (प्रत्यय G) / NPT थ्रेड (प्रत्यय T)

6. चुंबकीय स्विच: पर्यायी CS1-J, CS1-G, D-M9B आणि इतर मॉडेल्स, थेट बाजूला राखीव खोबणीवर स्थापित

सामान्य मानक तांत्रिक मापदंड

(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, कोरडी हवा)

• ऑपरेशन मोड: डबल-ॲक्टिंग सिंगल-पिस्टन ड्रायव्हिंग

• कार्यरत दबाव श्रेणी: 0.15~1.0MPa

• पुरावा दाब: 1.5MPa

• सभोवतालचे तापमान: -20℃~70℃ (बर्फ मुक्त वातावरण)

• ऑपरेटिंग गती: 30~500mm/s

• विरोधी रोटेशन अचूकता: ±0.2° (स्थिर प्रकाश-भार मार्गदर्शक सुस्पष्टता)

• बफर मोड: फ्रंट ॲडजस्टेबल रबर अँटी-कॉलिजन पॅड + रिअर फिक्स्ड रबर बफर (कोणताही एअर बफर पर्याय नाही)

• पाईपिंग पोर्ट आकार

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• माउंटिंग पद्धत: एम्बेडेड बॉडी इन्स्टॉलेशन + 3-साइड माउंटिंग (तळाशी / वर / बाजू), अल्ट्रा-स्पेस-सेव्हिंग डिझाइन

सैद्धांतिक जोर आणि तणाव डेटा (@0.5MPa, एकक: N)

मानक सिंगल थ्रस्ट आउटपुटसह सिंगल-पिस्टन रचना, पारंपारिक लाइट-लोड परिस्थितींसाठी किफायतशीर

द्रुत निवड मार्गदर्शक

१. बजेट आणि जागा निवड: अल्ट्रा-कॉम्पॅक्ट स्पेस आणि कमी किमतीच्या लाईट-लोड मागणीसाठी TN मालिका निवडा; JIS मानक, हेवी-लोड ऑपरेशन आणि φ6 बोर आवश्यकतांसाठी TR मालिका निवडा.

2. जोर आणि कामगिरी निवड: डबल थ्रस्ट आउटपुट आणि हाय-स्पीड पिक-अँड-प्लेस परिस्थितींसाठी CXS/CXSJ ड्युअल-पिस्टन सिलिंडरचा अवलंब करा; स्टँडर्ड सिंगल थ्रस्टने कामकाजाच्या मागण्या पूर्ण केल्यास TN/TR सिंगल-पिस्टन सिलिंडर निवडा.

3. रॉड प्रकार निवड: पारंपारिक एकल-दिशा ऑपरेशनसाठी मानक TN सिंगल-एंड रॉड निवडा; द्विपक्षीय माउंटिंग आणि द्विदिश समकालिक गतीसाठी रॉडद्वारे TNW दुहेरी निवडा.

4. चुंबकीय कॉन्फिगरेशन टीप: सर्व TN मालिका सिलिंडर S चुंबकीय रिंग मानक (अनिवार्य कॉन्फिगरेशन) म्हणून सुसज्ज आहेत, कोणत्याही अतिरिक्त निवडीची आवश्यकता नाही.
