ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

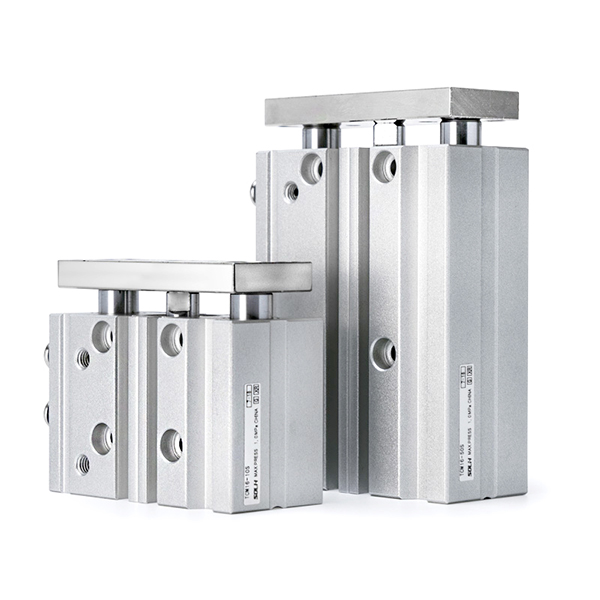

SOLH TC मालिका उच्च-कार्यक्षमता असलेला त्रिअक्षीय मार्गदर्शक रॉड सिलिंडर आहे जो एकात्मिक ड्युअल मार्गदर्शक रॉड + सेंट्रल पिस्टन रॉड संरचनेचा अवलंब करतो. अति-उच्च कडकपणा, उत्कृष्ट अँटी-टॉर्शन क्षमता, मजबूत पार्श्व भार प्रतिरोध आणि अचूक पोझिशनिंग अचूकतेसह वैशिष्ट्यीकृत, ही मालिका φ6mm ते φ100mm पर्यंत संपूर्ण बोअर श्रेणी कव्हर करते, ज्यामध्ये दोन कोर मॉडेल समाविष्ट आहेत: TCL प्रिसिजन बॉल बेअरिंग प्रकार आणि TCM हेवी-ड्यूटी स्लाईड. हे कॉम्पॅक्ट पुशिंग, लिफ्टिंग, स्टॉपिंग आणि तंतोतंत भाषांतर स्टेशनसाठी मोठ्या प्रमाणावर वापरले जाते, मानक ऑटोमेशन परिस्थितींमध्ये SMC MGP मालिकेसाठी एक परिपूर्ण ड्रॉप-इन रिप्लेसमेंट म्हणून काम करते.
• अल्ट्रा-उच्च कडकपणा त्रिअक्षीय संरचना: दोन उच्च-शक्ती बेअरिंग स्टील मार्गदर्शक रॉड आणि एक मध्यवर्ती पिस्टन रॉडसह सुसज्ज, एकात्मिक त्रिअक्षीय रचना सामान्य सिलेंडर्सच्या दुप्पट टॉर्शन प्रतिरोध आणि पार्श्व भार क्षमता प्रदान करते. हे वाकणे आणि ऑफसेट प्रभावीपणे प्रतिबंधित करते, विलक्षण भार आणि ट्रान्सव्हर्स इम्पॅक्ट कार्य परिस्थितीशी जुळवून घेत उत्कृष्ट स्थिरतेसह.
• संपूर्ण परिस्थितीसाठी ड्युअल बेअरिंग कॉन्फिगरेशन
￮ टीसीL (बॉल बेअरिंग): अल्ट्रा-लो घर्षण, अति-गुळगुळीत स्ट्रोक आणि स्थिर उच्च-फ्रिक्वेंसी ऑपरेशन, अचूक जॅकिंगसाठी आदर्श, हाय-स्पीड सायकलिंग आणि कमी-घर्षण गती आवश्यकता.
￮ टीसीM (स्लाइड बेअरिंग): ब्रास ॲलॉय स्लाइडिंग बुशिंगचा अवलंब करून, त्यात उत्कृष्ट पोशाख प्रतिरोध, प्रभाव प्रतिरोध आणि बाजूकडील भार सहनशीलता, हेवी-लोड, धूळ आणि ब्रेकिंग कामाच्या परिस्थितीसाठी पूर्णपणे योग्य आहे.
• एकात्मिक पातळ आणि संक्षिप्त डिझाइन: संपूर्ण स्थापनेची जागा कमी करण्यासाठी ड्रायव्हिंग युनिट आणि मार्गदर्शक एकक अत्यंत एकत्रित केले आहे. वरच्या आणि बाजूच्या पृष्ठभागावरील ड्युअल एअर इनलेट लवचिक पाइपिंग लेआउटला समर्थन देतात, विविध ऑन-साइट पाइपलाइन दिशानिर्देश आणि कॉम्पॅक्ट उपकरण संरचनांना अनुकूल करतात.
• उच्च-परिशुद्धता पुनरावृत्ती स्थिती: अल्ट्रा-हाय रिपीट पोझिशनिंग अचूकता सुनिश्चित करण्यासाठी अचूक पोझिशनिंग होल बेस, मागील बाजूस आणि फिक्सिंग प्लेटवर राखीव आहेत. फोर-साइड मॅग्नेटिक स्विच ग्रूव्ह बहु-दिशात्मक स्विच इंस्टॉलेशनला समर्थन देतात, लवचिक आणि सर्वसमावेशक स्ट्रोक पोझिशन डिटेक्शन ओळखतात.
• मानक प्रीमियम कॉन्फिगरेशन: अंगभूत चुंबकीय रिंग (मानक S चुंबक), ड्युअल-एंड रबर बफर आणि तेल-मुक्त देखभाल-मुक्त डिझाइन, स्वच्छ वर्कशॉप ऑपरेशन मानकांशी सुसंगत. 5 मिमी ते 500 मिमी पर्यंतच्या मानक स्ट्रोकसह डबल-ॲक्टिंग डिझाइन जवळजवळ सर्व पारंपारिक ऑटोमेशन ड्रायव्हिंग स्ट्रोक कव्हर करते.

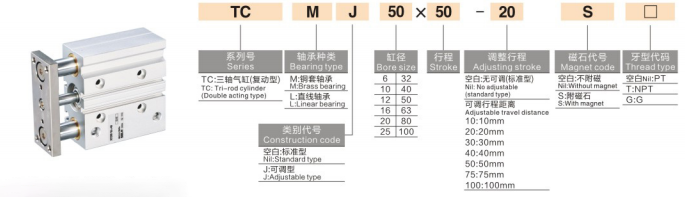

मॉडेल उदाहरणे: TCM20-50S | TCL16-30J-20S-टी
|
कोड विभाग |
तपशील अर्थ |
|
टीसी |
मालिका कोड: डबल-ॲक्टिंग ट्रायएक्सियल मार्गदर्शक रॉड सिलेंडर |
|
M/L |
बेअरिंग प्रकार: M=TCM ब्रास स्लाइड बेअरिंग; L=TCL अचूक बॉल बेअरिंग |
|
J |
समायोज्य स्ट्रोक प्रकार (कोणतेही चिन्ह नाही = मानक निश्चित स्ट्रोक प्रकार) |
|
६~१०० |
बोर आकार (मिमी): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
५~५०० |
मानक स्ट्रोक (मिमी): 5/10/20/30/40/50/75/100~500 |
|
0~50 (J-प्रकार) |
समायोज्य स्ट्रोक श्रेणी (J-प्रकार, कमाल 50mm समायोजनासाठी विशेष) |
|
S |
चुंबक सुसज्ज (अंगभूत चुंबकीय रिंग, मानक कॉन्फिगरेशन) |
|
-टी |
उच्च-तापमान प्रतिरोधक पर्याय: कार्यरत तापमान -20℃~120℃ |
मानक ऑर्डर संदर्भ उदाहरणे
• टीसीM25-75S: 25 मिमी बोर, 75 मिमी स्ट्रोक, अंगभूत चुंबकासह स्लाइड बेअरिंग प्रकार
• टीसीL20-50J-20S: 20mm बोर, 50mm मानक स्ट्रोक, 20mm समायोज्य स्ट्रोक, चुंबकासह बॉल बेअरिंग अचूक प्रकार
• टीसीM32-100S-T: 32 मिमी बोर, 100 मिमी स्ट्रोक, उच्च-तापमान प्रतिकारासह स्लाइड बेअरिंग प्रकार
(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, 0.5MPa रेट केलेले दाब)
1. सामान्य कामगिरी पॅरामीटर्स
• ऑपरेशन मोड: दुहेरी-अभिनय परस्पर गती
• कार्यरत दबाव श्रेणी: 0.1~1.0MPa; पुरावा दाब: 1.5MPa
• सभोवतालचे तापमान: -20℃~70℃ (बर्फ मुक्त पारंपारिक वातावरण); -20℃~120℃ (-T उच्च-तापमान आवृत्ती)
• पिस्टन ऑपरेटिंग गती: 50~500mm/s (φ6~63 लहान आणि मध्यम बोर); 50~400mm/s (φ80/100 मोठे बोर)
• बफर मोड: मानक ड्युअल-एंड रबर बफर; उच्च-प्रभाव परिस्थितींसाठी पर्यायी एअर कुशन बफर
• स्नेहन मोड: तेल-मुक्त देखभाल-मुक्त ऑपरेशन, स्वच्छ औद्योगिक वातावरणासाठी योग्य
2. सैद्धांतिक थ्रस्ट डेटा (@0.5MPa, एकक: N)
|
बोर आकार (मिमी) |
सैद्धांतिक जोर (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. उत्पादन वजन डेटा (50 मिमी स्ट्रोक, युनिट: किलो)
|
बोर आकार (मिमी) |
टीसीM वजन (किलो) |
टीसीL वजन (किलो) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
तुलना आयटम |
टीसीL (बॉल बेअरिंग) |
टीसीM (स्लाइड बेअरिंग) |
|
बेअरिंग प्रकार |
उच्च-परिशुद्धता रेखीय बॉल बेअरिंग |
पितळ मिश्र धातु स्लाइडिंग बेअरिंग |
|
बाजूकडील लोड क्षमता |
मध्यम (गुळगुळीत गतीला प्राधान्य देते) |
मजबूत (प्रभाव प्रतिरोधनाला प्राधान्य देते) |
|
गती वैशिष्ट्ये |
अल्ट्रा-लो घर्षण, गुळगुळीत स्ट्रोक, स्थिर उच्च-फ्रिक्वेंसी सायकलिंग |
उत्कृष्ट पोशाख प्रतिरोध, स्थिर ऑपरेशन, मजबूत रेडियल लोड सहनशीलता |
|
लागू परिस्थिती |
प्रिसिजन जॅकिंग, हाय-स्पीड रेसिप्रोकेटिंग मोशन, कमी घर्षण आवश्यक स्टेशन |
जास्त भार, धुळीचे वातावरण, ब्रेकिंग आणि ट्रान्सव्हर्स प्रभाव कामाच्या परिस्थितीवर |
|
खर्च पातळी |
प्रीमियम |
आर्थिकदृष्ट्या |
1. लवचिक मल्टी-माउंट डिझाइन
• थेट शरीर माउंटिंग: कोणत्याही अतिरिक्त कंसाची आवश्यकता नसताना थेट फिक्सिंगसाठी तळाशी, बाजूला आणि शेवटच्या चेहऱ्यांवर आरक्षित स्क्रू छिद्रे, साइटवर स्थापनेसाठी जलद असेंबली आणि वेगळे करणे सक्षम करणे.
• पर्यायी सहाय्यक ॲक्सेसरीज: फ्लँज (F) आणि फूट ब्रॅकेट (L) माउंटिंग ऍक्सेसरीज उपलब्ध आहेत, विविध उपकरणांच्या संरचनात्मक डिझाइनशी जुळवून घेण्यासाठी लवचिक क्षैतिज आणि उभ्या मांडणीला समर्थन देतात.
2. मुख्य औद्योगिक अनुप्रयोग
• कन्व्हेयर लाइन ऑटोमेशन: वर्कपीस थांबवणे, सामग्री उचलणे आणि पॅलेटची स्थिती; मजबूत प्रभाव प्रतिकार आणि अँटी-ऑफसेट कार्यप्रदर्शन स्थिर संदेशवहन आणि मर्यादित ऑपरेशन सुनिश्चित करते.
• 3C इलेक्ट्रॉनिक प्रिसिजन प्रोसेसिंग: पीसीबी हाताळणी, टर्मिनल क्रिमिंग पोझिशनिंग आणि लाइट वर्कपीस भाषांतर; उच्च अँटी-रोटेशन अचूकता शून्य-विक्षेपण अचूक असेंब्ली आणि प्रक्रियेची हमी देते.
• पॅकेजिंग मशिनरी: मटेरियल बेफल ड्रायव्हिंग, सायलो गेट स्विचिंग आणि कमी अंतराचे मटेरियल पुशिंग; कॉम्पॅक्ट बॉडी अत्यंत समाकलित पॅकेजिंग उपकरणे लेआउटशी उत्तम प्रकारे जुळवून घेते.
• सामान्य औद्योगिक ऑटोमेशन: जिग लिफ्टिंग, पार्ट इजेक्शन आणि विक्षिप्त लोड ड्रायव्हिंग; पारंपारिक स्प्लिट सिलेंडर + गाईड रॉड कॉम्बिनेशन बदलण्यासाठी सिलिंडर आणि गाईड फंक्शन्स समाकलित करते, उपकरणांची रचना सुलभ करते आणि खर्च कमी करते.
|
तुलना आयटम |
SOLH TC मालिका |
SMC MGP मालिका |
|
बोर कव्हरेज रेंज |
φ6~100mm (पूर्ण सूक्ष्म आणि मानक श्रेणी) |
φ12~100mm (फक्त मानक बोर) |
|
बेअरिंग कॉन्फिगरेशन |
टीसीL बॉल बेअरिंग / TCM स्लाइड बेअरिंग |
MGPL बॉल बेअरिंग / MGPM स्लाइड बेअरिंग |
|
नॉन-रोटेशन अचूकता |
±0.05°~±0.10° |
±0.08°~±0.15° |
|
बाजूकडील लोड क्षमता |
मजबूत (सामान्य सिलेंडरपेक्षा 2 पट जास्त) |
मध्यम |
|
खर्च कामगिरी |
उच्च किमतीची कामगिरी |
जास्त बाजारभाव |
|
बदलण्याची सुसंगतता |
100% थेट ड्रॉप-इन बदली |
मानक बेंचमार्क मॉडेल |
१. बोर आकार निवड: प्रत्यक्ष कामकाजाच्या भारानुसार आवश्यक थ्रस्टची गणना करा; सैद्धांतिक जोरासह बोर आकार निवडा ≥ वास्तविक भार × 1.5, ओव्हरलोड ऑपरेशन टाळण्यासाठी 50% सुरक्षितता मार्जिन राखून ठेवा.
2. बेअरिंग प्रकार निवड: अचूक स्थिती आणि उच्च-फ्रिक्वेंसी स्मूथ सायकलिंग परिस्थितीसाठी TCL बॉल बेअरिंग निवडा; जड-भार, धूळयुक्त आणि उच्च-प्रभावी कार्य परिस्थितीसाठी TCM स्लाइड बेअरिंग निवडा.
3. कार्यात्मक कॉन्फिगरेशन निवड
￮ स्ट्रोक फाइन ऍडजस्टमेंट डिमांड: J-प्रकार ऍडजस्टेबल स्ट्रोक निवडा (0~50mm ऍडजस्टेबल रेंज)
￮ पोझिशन डिटेक्शन डिमांड: एस मॅग्नेट कॉन्फिगरेशन + मल्टी-डायरेक्शनल मॅग्नेटिक स्विचेस (चार-बाजूने स्थापित करण्यायोग्य) निवडा
￮ उच्च-तापमान कार्यरत वातावरण: -T उच्च-तापमान प्रतिरोधक पर्याय निवडा (-20℃~120℃)
SOLH TC मालिका त्रिअक्षीय मार्गदर्शक रॉड सिलिंडर उच्च कडकपणा, सुपर लॅटरल लोड रेझिस्टन्स आणि हाय-प्रिसिजन अँटी-रोटेशन परफॉर्मन्स, ड्युअल बेअरिंग पर्याय आणि ॲडजस्टेबल स्ट्रोक आणि उच्च-तापमान पर्यायी फंक्शन्ससह एकत्रित करते, SMC MGP सिरीजसाठी सर्वात किफायतशीर डायरेक्ट रिप्लेसमेंट म्हणून काम करते, ऑटोलिफ्टिंग स्टॉपिंग आणि ऑटोलिफ्टिंग सिरीज पूर्ण-स्किमिंग सिरीज.
