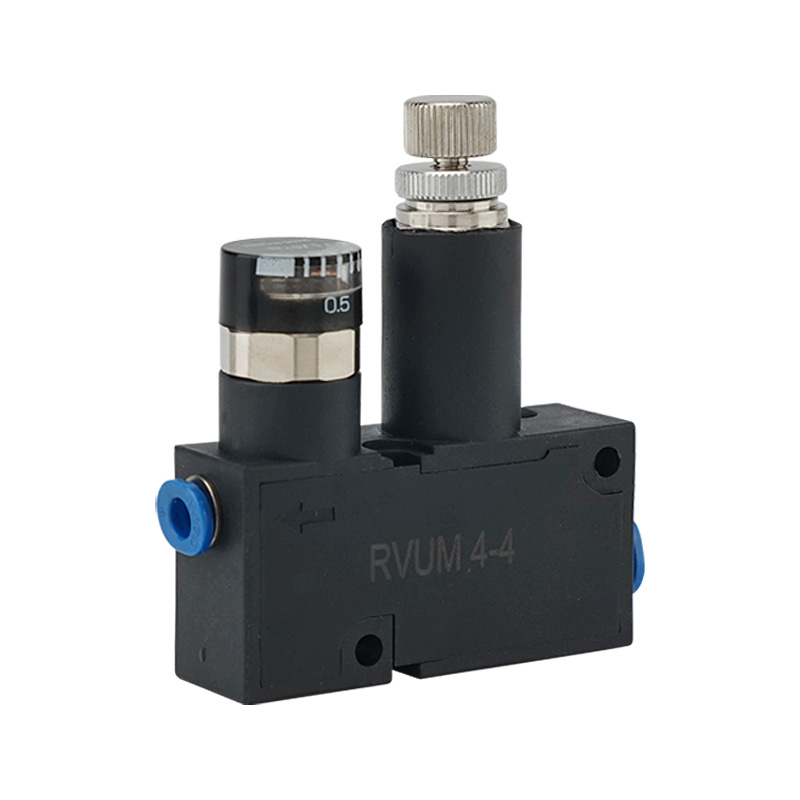

RVUM मालिका मिनी प्रेशर रेग्युलेटर वाल्व्ह

RVUM मालिका मिनी प्रेशर रेग्युलेटर वाल्व | एक-टच फिटिंगसह कॉम्पॅक्ट डायरेक्ट-ॲक्टिंग पिस्टन एअर प्रेशर कमी करणारे वाल्व

ब्रँड: SOLH by Richge Technology | अल्ट्रा-कॉम्पॅक्ट प्रेसिजन न्यूमॅटिक प्रेशर रेग्युलेटर

1. उत्पादन विहंगावलोकन

     SOLH RVUM मालिका आहे aअल्ट्रा-कॉम्पॅक्ट डायरेक्ट-ॲक्टिंग पिस्टन प्रकार मायक्रो प्रेशर रेग्युलेटर व्हॉल्व्ह, स्पेस-मर्यादित लघु वायवीय सर्किट्ससाठी विशेषतः विकसित. हे लवचिक सरळ/कोपर कनेक्शन पर्याय, एकात्मिक वन-टच फिटिंग्ज आणि 0.1–0.8MPa प्रिसिजन प्रेशर रेग्युलेशनसह, रिलीफ-टाइप (स्टँडर्ड) आणि नॉन-रिलीफ-प्रकार अशा दोन्ही संरचनांना समर्थन देते. अल्ट्रा-स्मॉल लाइटवेट डिझाइन, वैविध्यपूर्ण माउंटिंग पद्धती आणि स्थिर दाब आउटपुटसह, हे डिस्पेंसिंग, व्हॅक्यूम शोषण आणि मायक्रो एअर ब्लोइंग यांसारख्या सूक्ष्म-प्रवाह परिस्थितींमध्ये मोठ्या प्रमाणावर लागू केले जाते, लघु स्वयंचलित उपकरणांसाठी इष्टतम दाब स्थिरीकरण समाधान म्हणून काम करते.

2. कोर पोझिशनिंग आणि कामाचे तत्व

     • स्ट्रक्चरल डिझाइन: उच्च-परिशुद्धता डायरेक्ट-ॲक्टिंग पिस्टन रचना स्वीकारते, दोन आवृत्त्यांमध्ये उपलब्ध आहे: मानक आराम प्रकार आणि वैकल्पिक नॉन-रिलीफ प्रकार, विविध सर्किट दाब नियमन मागण्या पूर्ण करते.

     • प्रेसिजन प्रेशर स्थिरीकरण: कमाल इनलेट प्रेशर 0.9MPa पर्यंत पोहोचते, 0.1MPa ते 0.8MPa पर्यंत स्थिर समायोज्य आउटपुट दाबासह. रिलीफ-प्रकारचे डिझाइन सतत डाउनस्ट्रीम प्रेशर कायम ठेवण्यासाठी ओव्हरप्रेशर हवा आपोआप संपुष्टात आणते.

     • लागू माध्यम: शुद्ध संकुचित हवा, तेल-मुक्त स्नेहन ऑपरेशनला समर्थन देते, स्वच्छ आणि अचूक वायवीय कार्य वातावरणाशी पूर्णपणे जुळवून घेते.

3. उत्कृष्ट उत्पादन वैशिष्ट्ये

  ३.१ अल्ट्रा-कॉम्पॅक्ट आणि लाइटवेट बॉडी

     संपूर्ण व्हॉल्व्ह बॉडी अत्यंत लहान व्यवसायाच्या जागेसह लघु एकीकृत डिझाइनचा अवलंब करते. हे उपकरणे अंगभूत स्थापना, पॅनेल माउंटिंग आणि अरुंद जिग स्पेस लेआउटसाठी पूर्णपणे योग्य आहे, सूक्ष्म वायवीय प्रणालींसाठी शून्य-स्पेस ऑक्युपेशन ऑप्टिमायझेशन लक्षात घेऊन.

  3.2 लवचिक वन-टच फिटिंग पाइपिंग

     इन आणि आउट दोन्ही पोर्ट सरळ आणि कोपर प्रकारांच्या विनामूल्य स्विचिंगला समर्थन देतात. मेट्रिक φ4/φ6 आणि इम्पीरियल 5/32"/1/4" वायवीय ट्यूबसह सुसंगत. टूल-फ्री प्लग-इन इंस्टॉलेशन ऑन-साइट पाइपिंग आणि सुधारित कार्यक्षमता मजबूत सुसंगततेसह सुधारते.

  3.3 उच्च-परिशुद्धता स्थिर दाब नियमन

     व्यावसायिक 0–0.8MPa प्रेशर गेज ±5% FS च्या नियमन अचूकतेसह सुसज्ज आहे. हे ऑटोमॅटिक डिस्पेंसिंग, वर्कपीस व्हॅक्यूम शोषण, मायक्रो एअर ब्लोइंग आणि पोझिशनिंग कंट्रोल यासारख्या छोट्या-प्रवाह अचूक परिस्थितींसाठी अल्ट्रा-स्टेबल प्रेशर आउटपुट प्रदान करते, उत्पादनाच्या अचूकतेवर परिणाम करणारे दाब चढउतार प्रभावीपणे टाळते.

  3.4 विविध माउंटिंग पद्धती

     स्वतंत्र डायरेक्ट इन्स्टॉलेशन आणि ब्रॅकेट इंटिग्रेटेड क्लस्टर इन्स्टॉलेशनला सपोर्ट करते. सिंगल-पॉइंट स्वतंत्र दबाव नियमन आणि मल्टी-लूप एकात्मिक केंद्रीकृत दबाव नियंत्रण लक्षात घेऊन ते लवचिकपणे विविध उपकरणे लेआउट आवश्यकतांशी जुळवून घेऊ शकते.

  3.5 टिकाऊ आणि विश्वासार्ह कामगिरी

     व्हॉल्व्ह बॉडी उच्च-शक्ती ॲल्युमिनियम मिश्र धातु आणि राळ सामग्रीपासून बनलेली आहे, उत्कृष्ट गंज प्रतिकार आणि संरचनात्मक स्थिरता. कामकाजाचे तापमान 0 ℃ ते 60 ℃ (नॉन-फ्रीझिंग वातावरण) पर्यंत असते, ज्यामुळे औद्योगिक उत्पादन परिस्थितींमध्ये दीर्घ-चक्र स्थिर ऑपरेशन सुनिश्चित होते.

4. सामान्य तांत्रिक तपशील

5. मॉडेल कोडिंग नियम आणि निवड उदाहरणे

  5.1 संपूर्ण मॉडेल व्याख्या

     मानक मॉडेल स्वरूप: RVUM - [Tube Spec] - [Tube Spec] - [प्रत्यय]

     • RVUM: अल्ट्रा-कॉम्पॅक्ट पिस्टन प्रकारच्या मिनी प्रेशर रेग्युलेटरसाठी मालिका कोड

     • ट्यूब स्पेस कोड: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • प्रत्यय A: अचूक दाब गेजसह सुसज्ज

 5.2 सामान्य मॉडेल अर्ज प्रकरणे

     • RVUM6-6: पारंपारिक लघु वायवीय सर्किट्ससाठी φ6 सरळ इनलेट + φ6 सरळ आउटलेटसह मूलभूत मॉडेल

     • RVUM6-6-A: φ6 अंगभूत प्रेशर गेजसह सरळ इनलेट आणि आउटलेट, व्हिज्युअल प्रेशर रेग्युलेशन लक्षात घेऊन

     • RVUM4-6: φ4 सरळ इनलेट + φ6 एल्बो आउटलेट, अरुंद जागेसाठी लहान-कॅलिबर असममित मॉडेल आणि मायक्रो-फ्लो पाइपलाइन

6. विशिष्ट अनुप्रयोग परिस्थिती

     • मायक्रो ऑटोमेशन उपकरणे आणि जिग्स: 3C इलेक्ट्रॉनिक उपकरणे, वैद्यकीय उपकरणे, लहान रोबोटिक शस्त्रे आणि अचूक टूलिंग फिक्स्चरमध्ये मोठ्या प्रमाणावर वापरले जाते.

     • सुस्पष्टता लहान-प्रवाह नियंत्रण: स्वयंचलित वितरण, व्हॅक्यूम वर्कपीस शोषण, मायक्रो एअर ब्लोइंग क्लीनिंग आणि अचूक पोझिशनिंग प्रेशर कंट्रोलसाठी व्यावसायिक.

     • कॉम्पॅक्ट इंटिग्रेटेड सिस्टम: उपकरणे अंगभूत स्थापना, पॅनेल एम्बेडेड माउंटिंग आणि मल्टी-लूप क्लस्टर इंटिग्रेटेड वायवीय प्रणालींसाठी आदर्श.

     • सोलेनोइड वाल्व मागील सर्किट: दुय्यम दाब कमी करण्यासाठी आणि स्थिर दाब आउटपुटसाठी, हवेच्या दाबातील चढउतार दूर करण्यासाठी सोलेनोइड वाल्व्हचे थेट डाउनस्ट्रीम स्थापित केले.

7. उत्पादन मालिका तुलना आणि निवड मार्गदर्शक

एका वाक्याचा सारांश

     SOLH RVUM मालिका मिनी प्रेशर रेग्युलेटर अल्ट्रा-कॉम्पॅक्ट आकार, लवचिक वन-टच पाइपिंग आणि 0.1–0.8MPa अचूक दाब नियमन एकत्रित करते, हे स्पेस-लिमिटेड मायक्रो न्यूमॅटिक सर्किट्स आणि अचूक लघु-प्रवाह स्वयंचलित उपकरणांसाठी सर्वात जुळणारे उच्च-स्थिरता दाब स्थिरीकरण समाधान आहे.
