RSQ मालिका स्टॉपर सिलेंडर | निश्चित माउंटिंग उंची वायवीय स्टॉप सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH RSQ मालिका स्वयंचलित कन्व्हेयर लाइन पोझिशनिंग आणि वर्कपीस मर्यादित करण्यासाठी डिझाइन केलेले निश्चित माउंटिंग उंची स्टॉपर सिलेंडर आहे. यात φ12mm ते φ50mm बोर आकार 10mm ते 30mm या मानक स्ट्रोकसह समाविष्ट आहेत. निश्चित-उंचीची कठोर रचना, अंगभूत बफर, 10 पर्यायी रॉड एंड प्रकार आणि 4-साइड मॅग्नेटिक स्विच माउंटिंगसह, RSQ सिलिंडर कन्व्हेयर स्टेशन ब्लॉकिंग, पॅलेट पोझिशनिंग आणि वर्कपीस लिमिटिंगसाठी कमी किमतीची आणि उच्च-विश्वसनीयता स्टॉपिंग सोल्यूशन्स वितरीत करतो, मानक कोनमॅट सिस्टमसाठी कंपाऊंड काँमॅट म्हणून काम करतो.

  1.1 निश्चित उंचीची कठोर रचना

     उंची-समायोज्य RSG मालिकेपेक्षा वेगळी, RSQ मालिका नॉन-ॲडजस्टेबल निश्चित माउंटिंग उंची डिझाइनचा अवलंब करते. यात एक सोपी रचना, उच्च एकूण कडकपणा आणि साइटवर जलद स्थापना, निश्चित-उंची स्टेशन लेआउटशी पूर्णपणे जुळणारी आणि उंची कॅलिब्रेशन प्रक्रिया काढून टाकणे वैशिष्ट्यीकृत आहे.

  1.2 बहुमुखी बहु-रॉड-एंड अनुकूलन

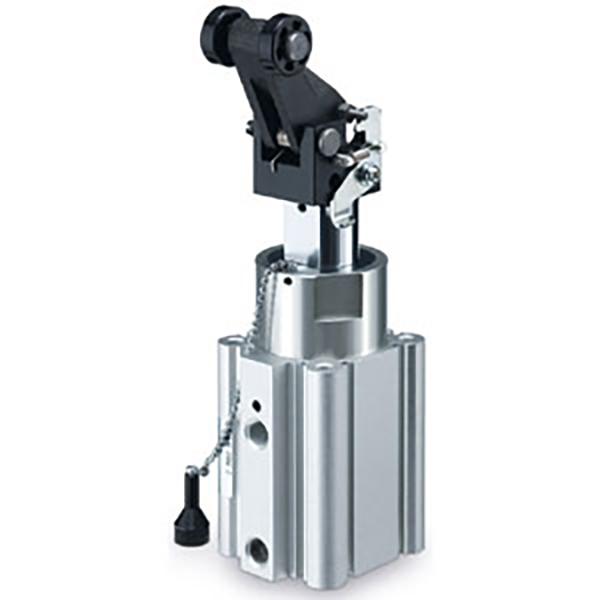

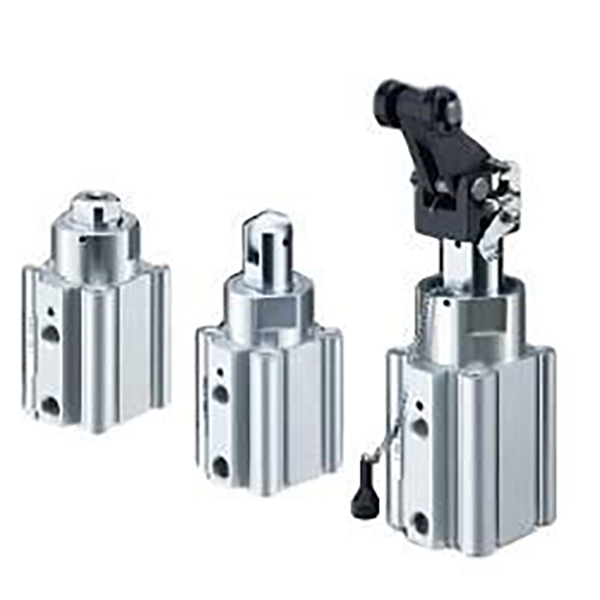

     रॉड रॉड, बेव्हल कट, रोलर आणि लीव्हर स्ट्रक्चर्ससह 10 प्रकारच्या रॉड एंड पर्यायांसह सुसज्ज, पूर्णपणे प्रकाश, मध्यम आणि जड भार थांबविण्याच्या परिस्थितीला कव्हर करते. लीव्हर प्रकार (L/B/C/D/E) उच्च-फ्रिक्वेंसी आणि जड-प्रभाव कार्य परिस्थितीसाठी उत्कृष्ट ऊर्जा शोषण आणि मजबूत प्रभाव प्रतिरोधासह अंगभूत हायड्रॉलिक बफर डिझाइनचा अवलंब करतात.

  1.3 लवचिक स्थापना आणि स्विच लेआउट

     सिलेंडर बॉडी 4-साइड मॅग्नेटिक स्विच इन्स्टॉलेशनला (D-A9□/M9□/P3DWA सिरीज स्विचेससह सुसंगत) अतिरिक्त माउंटिंग ॲक्सेसरीजशिवाय समर्थन देते. दोन मानक माउंटिंग पद्धती उपलब्ध आहेत: बी-टाइप थ्रू-होल माउंटिंग (स्टँडर्ड) आणि ए-टाइप डबल-एंड थ्रेडेड होल माउंटिंग, विविध उपकरणांच्या फ्रेम्स आणि इन्स्टॉलेशन स्पेसशी जुळवून घेणे.

  1.4 तेल-मुक्त आणि दीर्घ सेवा जीवन डिझाइन

     पर्यायी डबल-ॲक्टिंग, स्प्रिंग-रिटर्न डबल-ॲक्टिंग आणि सिंगल-ॲक्टिंग (स्प्रिंग एक्स्टेंड) मोड विविध क्रिया आवश्यकता पूर्ण करतात. मानक रबर बफर स्थिर ऑपरेशन सुनिश्चित करते. पिस्टन रॉड हार्ड क्रोम प्लेटिंग ट्रीटमेंटचा अवलंब करते आणि सिलेंडर बॉडी कठोर एनोडायझिंग प्रक्रियेतून जाते, ज्यामुळे उत्कृष्ट पोशाख प्रतिरोध आणि प्रभाव प्रतिरोध प्राप्त होतो. ऑइल-फ्री ऑपरेशन डिझाइन कमी देखभाल खर्चासह स्वच्छ आणि धूळ-मुक्त कार्य वातावरणास अनुकूल करते.

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1. ठराविक मॉडेल उदाहरणे: RSQB20-15, RSDQL32-20

  2. मानक ऑर्डर उदाहरणे

     • नॉन-चुंबकीय रिंग मानक मॉडेल: RSQB20-15 (कोणतीही चुंबकीय रिंग नाही, थ्रू-होल माउंटिंग, φ20 बोर, 15 मिमी स्ट्रोक, मानक गोल रॉड एंड)

     • चुंबकीय रिंग हायड्रोलिक बफर मॉडेल: RSDQL32-20 (बिल्ट-इन मॅग्नेटिक रिंग, थ्रू-होल माउंटिंग, φ32 बोर, 20 मिमी स्ट्रोक, लीव्हर-टाइप स्टॉपिंग एंड)

3. सामान्य तांत्रिक मापदंड (20℃, 0.5MPa मानक स्थिती)

  3.1 मूलभूत तपशील

     • ऑपरेशन मोड: डबल-अभिनय, स्प्रिंग-रिटर्न डबल-अभिनय, एकल-अभिनय (स्प्रिंग विस्तार)

     • कार्यरत दबाव श्रेणी: 0.05~1.0MPa; पुरावा दाब: 1.5MPa

     • सभोवतालचे तापमान: -10℃~70℃ (स्विचशिवाय); -10℃~60℃ (स्विचसह)

     • पिस्टन ऑपरेटिंग गती: ५०~५०० मिमी/से

     • बफर मोड: मानक रबर बफर; बिल्ट-इन हायड्रॉलिक बफरसह सुसज्ज लीव्हर प्रकार

     • स्नेहन मोड: तेल मुक्त ऑपरेशन

  3.2 मानक बोर आणि स्ट्रोक संयोजन

3.3 सैद्धांतिक स्टॉपिंग फोर्स (एकक: N @0.5MPa, डबल-ॲक्टिंग)

3.4 उत्पादनाचे वजन (युनिट: kg @20mm स्ट्रोक, RSQ मालिका)

4. रॉड एंड प्रकार आणि लागू परिस्थिती

5. विशिष्ट अनुप्रयोग परिस्थिती

     • असेंब्ली लाइन स्टॉपिंग: पॅलेट स्टॉपिंग, स्टेशन पोझिशनिंग आणि इलेक्ट्रॉनिक आणि होम अप्लायन्स असेंबली लाईन्ससाठी अँटी-शिफ्टिंगसाठी लागू. निश्चित-उंचीची रचना मानक कन्व्हेयर लाइन लेआउटशी पूर्णपणे जुळते.

     • कन्व्हेयर लाइन मर्यादा: बेल्ट आणि रोलर कन्व्हेयर्सवर वर्कपीस थांबणे, स्थानांतरित स्थान निश्चित करणे आणि डायव्हर्जिंग/मर्जिंग लाइन ब्लॉकिंगसाठी योग्य. एकाधिक रॉड एंड पर्याय विविध लोड ग्रेडशी जुळवून घेतात.

     • स्वयंचलित प्रक्रिया केंद्रे: मशीन टूल लोडिंग/अनलोडिंग लिमिटिंग, पॅकेजिंग मशीन पोझिशनिंग आणि इन्स्पेक्शन स्टेशन स्टॉपिंग, स्थिर आणि हस्तक्षेप विरोधी चक्रीय ऑपरेशनसाठी आदर्श.

     • हेवी-ड्युटी स्टॉपिंग परिस्थिती: हेवी पॅलेट आणि टूलींग बोर्ड स्टॉपिंग, वेल्डिंग स्टेशन पोझिशनिंगसाठी वापरले जाते. हायड्रॉलिक बफर लीव्हर प्रकार मजबूत प्रभाव आणि उच्च-फ्रिक्वेंसी कंपनांना प्रभावीपणे प्रतिकार करतो.

6. 3-चरण द्रुत निवड मार्गदर्शक

  १. बोर आकार निवड: प्रत्यक्ष स्टॉपिंग लोडनुसार बोअर निवडा. नियमाचे पालन करा: सैद्धांतिक स्टॉपिंग फोर्स ≥ वास्तविक लोड × 2 सुरक्षा घटक. हलक्या भारासाठी φ16~φ20, मध्यम भारासाठी φ32, भारी भारासाठी φ40~φ50.

  2. स्ट्रोक निवड: मानक स्ट्रोक 10 मिमी ते 30 मिमी पर्यंत आहे. यांत्रिक हस्तक्षेप टाळण्यासाठी वर्कपीसच्या उंचीवर आधारित 5~10mm अतिरिक्त स्ट्रोक मार्जिन राखून ठेवा.

  3. रॉड एंड सिलेक्शन

￮ हलका भार आणि कमी वेग: गोल रॉड किंवा बेव्हल कट प्रकार निवडा

￮ उच्च गती आणि हलका भार: रोलर प्रकार निवडा

￮ जास्त भार आणि उच्च-वारंवारता प्रभाव: हायड्रॉलिक बफर लीव्हर प्रकार निवडा (B/C/D/E)

एका वाक्याचा सारांश

     SOLH RSQ मालिकेतील निश्चित-उंची स्टॉपर सिलिंडरमध्ये कठोर निश्चित माउंटिंग स्ट्रक्चर, विविध रॉड एंड पर्याय, 4-साइड स्विच इन्स्टॉलेशन आणि ऑइल-फ्री लाँग-लाइफ कामगिरी, विविध स्वयंचलित कन्व्हेयर आणि प्रोसेसिंग स्टेशनसाठी किफायतशीर, स्थिर आणि प्रभाव-प्रतिरोधक स्टँडिंग सोल्यूशन्स प्रदान करतात.
