आरएम मालिका चुंबकीय कपलिंग रॉडलेस सिलेंडर | Airtac कॉम्पॅक्ट मार्गदर्शित लाँग स्ट्रोक प्रकार

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

आरएमT
आरएमTL

उत्पादन विहंगावलोकन

     SOLH RM मालिका ही मुख्य प्रवाहातील Airtac-शैलीतील चुंबकीय कपलिंग रॉडलेस सिलिंडर आहे जी कॉम्पॅक्ट, लाँग-स्ट्रोक आणि मार्गदर्शित रेखीय ड्रायव्हिंग मागणीसाठी डिझाइन केलेली आहे. अंतर्गत पिस्टन आणि बाह्य स्लाइड सारणी दरम्यान गैर-संपर्क चुंबकीय सिंक्रोनस ट्रांसमिशनचा अवलंब केल्याने, पूर्णपणे बंद केलेली रचना पूर्ण शून्य गळती आणि धूळ-मुक्त ऑपरेशन साध्य करते. मूलभूत प्रकार आणि मार्गदर्शित रॉड प्रकारासह चार कोर मॉडेल्स कव्हर करताना, बोअरचा आकार φ10 ते φ40mm पर्यंत असतो आणि कमाल स्ट्रोक 2000mm असतो. अंगभूत मार्गदर्शक, विस्तृत तापमान अनुकूलता आणि उच्च किमतीचे कार्यप्रदर्शन वैशिष्ट्यीकृत, हे SMC CY1/CY3 मालिकेला प्राधान्य दिलेला घरगुती पर्याय म्हणून काम करत, लाँग-स्ट्रोक लिनियर ट्रान्सफर आणि क्लीन-स्पेस ऑटोमेशन परिस्थितीसाठी पूर्णपणे अनुकूल आहे.

कोर मॉडेल वर्गीकरण आणि संरचनात्मक वैशिष्ट्ये

1. RM फॅमिली मॉडेलचे वर्गीकरण पूर्ण करा

• आरएमS मूलभूत प्रकार: अंगभूत मार्गदर्शक प्रणालीशिवाय अल्ट्रा-मिनिमलिस्ट संरचना. स्थापनेसाठी बाह्य समर्थन कंस आणि रेखीय मार्गदर्शक रेलची आवश्यकता आहे. हे सर्वात कमी खर्चाचे वैशिष्ट्य आहे आणि आरक्षित मार्गदर्शक संरचनांसह बजेट-संवेदनशील प्रकल्पांसाठी आदर्श आहे.

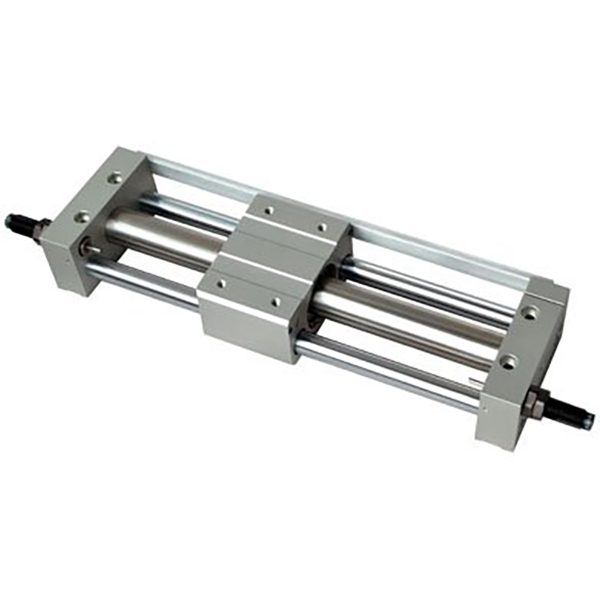

• आरएमT मानक मार्गदर्शित प्रकार: एकात्मिक मार्गदर्शक कार्यासाठी दुहेरी मार्गदर्शक रॉड आणि स्लाइडिंग बेअरिंगसह सुसज्ज. हे बाह्य मार्गदर्शक रेलशिवाय पार्श्व आणि विलक्षण भार सहन करू शकते, पारंपारिक कामकाजाच्या परिस्थितीसाठी सोपी आणि जलद स्थापना सक्षम करते.

• आरएमTL अचूक मार्गदर्शित प्रकार: रेखीय गती अचूकता वाढविण्यासाठी विस्तारित उच्च-परिशुद्धता मार्गदर्शक रॉड्स आणि उच्च-कठोरता बियरिंग्ज स्वीकारतात. उच्च-परिशुद्धता स्ट्रोक पोझिशनिंग आणि सूक्ष्म-अंतर हस्तांतरण आवश्यकता पूर्ण करून, पुनरावृत्ती स्थिती अचूकता ±0.1 मिमी पर्यंत पोहोचते.

• आरएमH हाय-लोड स्लाइड प्रकार: उत्कृष्ट लोड क्षमता आणि अँटी-डिफ्लेक्शन कार्यप्रदर्शन वैशिष्ट्यीकृत, प्रबलित स्लाइड रेल आणि उच्च-शक्तीच्या मार्गदर्शक रॉड संरचनेसह ऑप्टिमाइझ केलेले. हेवी-लोड आणि उच्च-स्थिरता ऑपरेशन परिस्थितींसाठी एक स्वतंत्र स्लाइडिंग टेबल म्हणून थेट वापरले जाऊ शकते.

2. कोर स्ट्रक्चरल फायदे

• चुंबकीय कपलिंग ड्राइव्ह आणि शून्य-गळती स्वच्छ कामगिरी: अंगभूत उच्च-शक्ती चुंबकीय ॲरे गैर-यांत्रिक सिंक्रोनस ट्रान्समिशन साकार करते. पूर्णपणे बंद केलेले सिलेंडर बॅरल बाह्य वातावरणापासून अंतर्गत वायु सर्किट पूर्णपणे वेगळे करते, शून्य हवा गळती आणि धूळ-मुक्त ऑपरेशन साध्य करते. हे अन्न, इलेक्ट्रॉनिक्स आणि वैद्यकीय स्वच्छ कार्यशाळा अनुप्रयोगांसाठी स्वच्छता मानकांचे पूर्णपणे पालन करते.

• रॉडलेस कॉम्पॅक्ट डिझाइन आणि स्पेस सेव्हिंग: कोणतीही पिस्टन रॉड विस्तार रचना पारंपारिक टाय-रॉड सिलिंडरच्या तुलनेत इंस्टॉलेशनची जागा 50% कमी करत नाही. हे जास्तीत जास्त 2000mm लाँग-स्ट्रोक परिस्थितीतही न वाकता स्थिर रेषीय ऑपरेशन राखते, कॉम्पॅक्ट उपकरण डिझाइनला उत्तम प्रकारे समर्थन देते.

• पृथक डस्टप्रूफ संरचना आणि विस्तारित सेवा जीवन: बाहेरील धूळ, घाण आणि अशुद्धता सिलेंडरच्या आतील भागात जाण्यापासून रोखण्यासाठी पिस्टन चेंबर आणि स्लाइड टेबल पूर्णपणे वेगळे केले जातात. ऑप्टिमाइझ केलेले पोशाख-प्रतिरोधक रिंग आणि डस्टप्रूफ रिंग संयोजन प्रभावीपणे घर्षण नुकसान कमी करते आणि एकूण सेवा आयुष्य वाढवते.

• एकात्मिक ड्युअल-गाइड रॉड डिझाइन (RMT/RMTL/RMH): स्वयंपूर्ण मार्गदर्शक रचना बाह्य स्लाइड रेलची आवश्यकता दूर करते. हे पार्श्व बल आणि विलक्षण लोड हस्तक्षेपास प्रभावीपणे प्रतिकार करते, उच्च प्रतिष्ठापन कार्यक्षमतेसह गुळगुळीत आणि स्थिर परस्पर गती सुनिश्चित करते.

• स्थिर ऑपरेशनसाठी मल्टी-बफर कॉन्फिगरेशन: मानक निश्चित ड्युअल-एंड रबर बफर ऑपरेटिंग प्रभाव शोषून घेतात आणि चालणारा आवाज कमी करतात. पर्यायी समायोज्य बफर आणि हायड्रॉलिक बफर कमाल 500mm/s वेगाने स्थिर ऑपरेशनला समर्थन देतात, उच्च-गती चक्रीय हालचाली दरम्यान कठोर प्रभाव टाळतात.

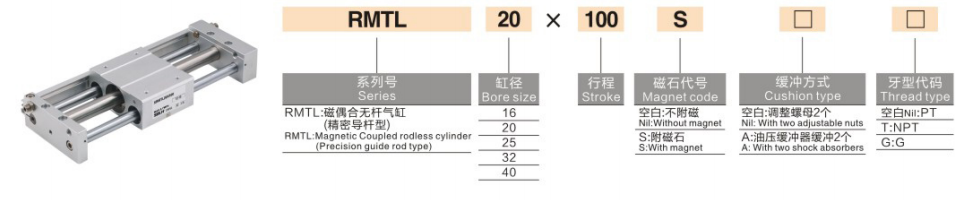

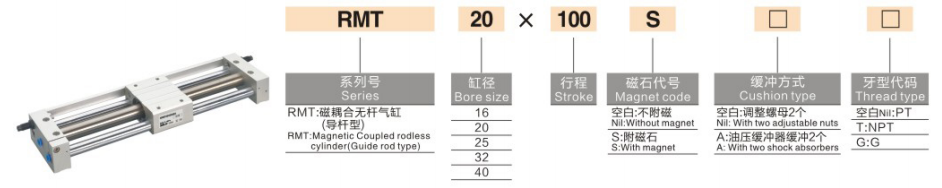

मॉडेल कोडिंग नियम पूर्ण करा

1.मॉडेल उदाहरणे: RMT20-500 | RMS16-300-एस

2.मानक ऑर्डर संदर्भ उदाहरणे

• आरएमS16-300: 16mm बोर, 300mm स्ट्रोक, चुंबकीय स्विचशिवाय मूलभूत गैर-मार्गदर्शित प्रकार

• आरएमT20-500-S: 20mm बोर, 500mm स्ट्रोक, मॅग्नेटिक ऍक्सेसरीसह मानक मार्गदर्शित प्रकार

• आरएमTL25-800: 25mm बोर, 800mm स्ट्रोक, उच्च-परिशुद्धता मार्गदर्शित प्रकार

मुख्य तांत्रिक तपशील (20℃ मानक स्थिती)

1. मूलभूत सामान्य तपशील

• ऑपरेशन मोड: दुहेरी-अभिनय चुंबकीय युग्मन नॉन-संपर्क सिंक्रोनस ट्रांसमिशन

• कार्यरत द्रव: फिल्टर केलेली संकुचित हवा (40μm फिल्टरेशन, तेल-मुक्त ऑपरेशन उपलब्ध)

• सभोवतालचे तापमान: -20℃~70℃ (अल्ट्रा-वाइड तापमान औद्योगिक ग्रेड)

• कार्यरत दबाव श्रेणी: 0.15~0.7MPa; पुरावा दाब: 1.0MPa

• मानक ऑपरेटिंग गती: ५०~५०० मिमी/से

• बफर मोड: मानक ड्युअल-एंड निश्चित रबर बफर; पर्यायी समायोज्य बफर / हायड्रॉलिक बफर

• चुंबकीय होल्डिंग फोर्स: 55~1400N (हळूहळू बोअरच्या आकारासह वाढते)

2. मुख्य कार्यप्रदर्शन पॅरामीटर चार्ट (@0.5MPa)

कोर कॉन्फिगरेशन आणि निवड मार्गदर्शक तत्त्वे

1. लोड आणि थ्रस्टनुसार बोर आकाराची निवड

• φ10~φ16 (मायक्रो लाइट ड्यूटी): ≤2kg लोडसाठी योग्य, लघु-स्ट्रोक अचूक घटक हस्तांतरण आणि सूक्ष्म इलेक्ट्रॉनिक ऑटोमेशन उपकरणांमध्ये मायक्रो-पोझिशनिंग ऑपरेशन्ससाठी समर्पित.

• φ20~φ25 (जनरल लाइट ड्यूटी): 4~6kg लाइट लोडसह जुळलेले, सामान्य स्वयंचलित उत्पादन लाइनमध्ये पारंपारिक लाँग-स्ट्रोक पुशिंग आणि पुलिंग ऑपरेशन्स (≤1000mm) साठी आदर्श.

• φ32~φ40 (मध्यम शुल्क): 10~16kg मध्यम भाराच्या परिस्थितीसाठी लागू, पॅकेजिंग आणि लॉजिस्टिक ऑटोमेशन उपकरणांमध्ये लाँग-स्ट्रोक सामग्री हाताळणी आणि उच्च-फ्रिक्वेंसी चक्रीय कार्य परिस्थितीशी उत्तम प्रकारे जुळवून घेतले.

2. मॉडेल आणि मार्गदर्शक प्रणाली निवड

• आरएमS मूलभूत प्रकार: अंगभूत मार्गदर्शकाशिवाय अल्ट्रा-कमी किमतीचे समाधान. बजेट-संवेदनशील प्रकल्पांसाठी आणि पूर्व-स्थापित बाह्य रेखीय मार्गदर्शक रेलसह उपकरणांसाठी योग्य, ज्यासाठी ड्युअल-एंड ब्रॅकेट फिक्सेशन आवश्यक आहे.

• आरएमT मानक मार्गदर्शित प्रकार: अंगभूत बेअरिंग मार्गदर्शकासह सर्व-इन-वन ड्युअल मार्गदर्शक रॉड डिझाइन. हे बाह्य मार्गदर्शक उपकरणांशिवाय पारंपारिक पार्श्व भारांना प्रतिकार करू शकते, ज्यामध्ये साधी स्थापना आणि मानक कामकाजाच्या परिस्थितीसाठी व्यापक अनुकूलता वैशिष्ट्यीकृत आहे.

• आरएमTL अचूक मार्गदर्शित प्रकार: विस्तारित उच्च-परिशुद्धता मार्गदर्शक रॉड ±0.1mm पर्यंत पुनरावृत्ती स्थिती अचूकता प्राप्त करून, रेखीय गती स्थिरता अनुकूल करतात. अचूक स्थिती, अचूक असेंबली आणि उच्च-रेखीय-मागणी परिस्थितीसाठी सर्वोत्तम निवड.

• आरएमH हाय-लोड स्लाइड प्रकार: प्रबलित स्लाइड रेल आणि उच्च-शक्तीच्या मार्गदर्शक रॉडची रचना अँटी-डिफ्लेक्शन क्षमता आणि लोड क्षमता मोठ्या प्रमाणात सुधारते. हेवी-लोड लाँग-स्ट्रोक ड्रायव्हिंग कार्ये पूर्ण करण्यासाठी स्वतंत्र स्लाइडिंग टेबल्स बदलू शकतात.

3. पर्यावरण आणि कार्यात्मक कॉन्फिगरेशन निवड

• स्वच्छ पर्यावरण अर्ज: शून्य-गळती आणि धूळ-मुक्त नॉन-संपर्क चुंबकीय प्रसारण दुय्यम प्रदूषण टाळते. RMT आणि RMTL स्वयं-मार्गदर्शित मॉडेल्सना अन्न, वैद्यकीय आणि इलेक्ट्रॉनिक क्लीन वर्कशॉपमध्ये दीर्घकालीन स्थिर ऑपरेशनसाठी प्राधान्य दिले जाते.

• हाय-स्पीड वर्किंग कंडिशन अपग्रेड: उच्च-फ्रिक्वेंसी चक्रीय उत्पादन लाइन्ससाठी 500mm/s पर्यंत सतत हाय-स्पीड ऑपरेशनला स्थिरपणे समर्थन देत, अंतिम प्रभाव दूर करण्यासाठी बाह्य हायड्रॉलिक बफरसह सुसज्ज करा.

• अचूक स्थिती अभिप्राय: -S चुंबकीय सुसज्ज कॉन्फिगरेशन जोडा, D-M9 मालिका चुंबकीय स्विचेससह सुसंगत, मल्टी-पॉइंट स्ट्रोक पोझिशनिंग आणि स्वयंचलित लिंकेज नियंत्रणासाठी रिअल-टाइम इलेक्ट्रिकल सिग्नल फीडबॅक.

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

• स्वच्छ खोली इलेक्ट्रॉनिक साहित्य हस्तांतरण: धूळ-मुक्त आणि शून्य-प्रदूषण चुंबकीय कपलिंग रचना सेमीकंडक्टर आणि एलसीडी धूळ-मुक्त कार्यशाळांमध्ये लांब-अंतर सामग्री हाताळण्यासाठी मोठ्या प्रमाणावर वापरली जाते, स्वच्छ उत्पादन वातावरणाचे प्रभावीपणे संरक्षण करते.

• अन्न आणि फार्मास्युटिकल पॅकेजिंग लाइन विस्थापन: स्वयं-मार्गदर्शित एकात्मिक डिझाइन स्थापना आणि दैनंदिन देखभाल सुलभ करते, हायजेनिक आणि विश्वासार्ह कार्यक्षमतेसह प्रकाश आणि मध्यम-कर्तव्य पॅकेजिंग उपकरणांच्या लाँग-स्ट्रोक वर्कपीस पुशिंग आणि खेचण्याची मागणी उत्तम प्रकारे पूर्ण करते.

• स्वयंचलित उपकरणे दरवाजा आणि ढाल नियंत्रण: रॉडलेस कॉम्पॅक्ट स्ट्रक्चर 50% इन्स्टॉलेशन स्पेस वाचवते, दीर्घ-स्ट्रोक उपकरणांचे संरक्षणात्मक दरवाजे, धूळ ढाल आणि सुरक्षा कव्हरच्या स्थिर उघडण्यासाठी आणि बंद ड्रायव्हिंगसाठी योग्य.

• लाँग-स्ट्रोक असेंबली लाइन प्रिसिजन पोझिशनिंग: RMTL उच्च-परिशुद्धता मार्गदर्शित मॉडेल उत्कृष्ट रेखीयता आणि पुनरावृत्ती स्थिती अचूकता सुनिश्चित करते, 1~2m अल्ट्रा-लाँग-डिस्टन्स अचूक पोझिशनिंग आणि उत्पादन लाइनच्या चक्रीय संदेशन आवश्यकता पूर्ण करते.

• कॉम्पॅक्ट उपकरणे नूतनीकरण आणि जागा बचत: हे लांब-स्ट्रोक (>500 मिमी) परिस्थितींमध्ये पारंपारिक टाय-रॉड सिलिंडरसाठी एक आदर्श बदल म्हणून काम करते, उपकरणे लेआउट मोठ्या प्रमाणात अनुकूल करते आणि कॉम्पॅक्ट स्वयंचलित उपकरणे डिझाइन साकार करते.

आरएम मालिका वि CY1 / CY3 मालिका कोर पॅरामीटर तुलना

तीन-चरण द्रुत निवड मार्गदर्शक

१. बोर आकाराची पुष्टी: सुरक्षितता घटक ≥2 सह वास्तविक लोड वजनावर आधारित आवश्यक थ्रस्टची गणना करा. शिफारस केलेले नियम: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. मॉडेल प्रकार पुष्टीकरण: अल्ट्रा-लो बजेटसाठी RMS निवडा; मानक सामान्य कामकाजाच्या परिस्थितीसाठी आरएमटी; उच्च-परिशुद्धता स्थिती मागणीसाठी RMTL; हेवी-लोड आणि अँटी-डिफ्लेक्शन परिस्थितींसाठी RMH.

3. स्ट्रोक तपशील पुष्टीकरण: पारंपारिक वापरासाठी मानक 50~1000mm स्ट्रोक निवडा; मध्यम-लांब अंतराच्या ड्रायव्हिंगच्या मागणीसाठी 2000 मिमी पर्यंत वैकल्पिक विस्तारित स्ट्रोक.

एका वाक्याचा सारांश

     SOLH RM मालिका Airtac-शैलीतील चुंबकीय कपलिंग रॉडलेस सिलेंडर वैविध्यपूर्ण स्वयं-मार्गदर्शित संरचना, अल्ट्रा-वाइड तापमान अनुकूलता आणि शून्य-गळती स्वच्छ कार्यप्रदर्शन एकत्रित करते, मध्यम-बजेट स्वयंचलित उपकरणांसाठी उच्च किंमत-कार्यक्षमता घरगुती लाँग-स्ट्रोक लिनियर ड्रायव्हिंग सोल्यूशन म्हणून काम करते.
