ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

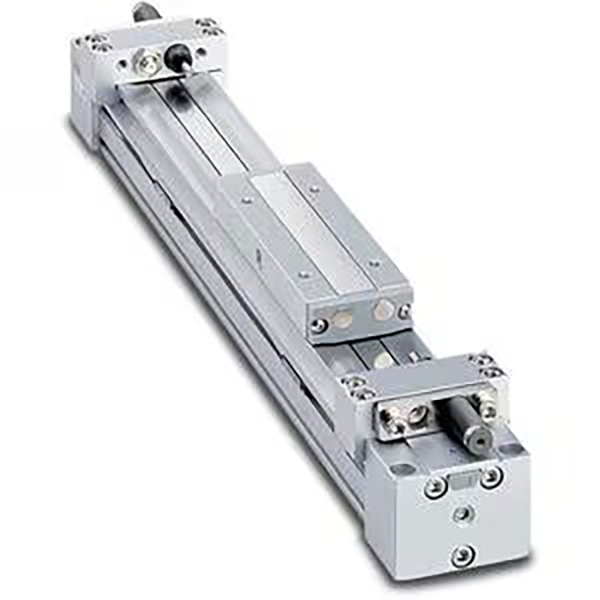

SOLH MY1B मालिका अल्ट्रा-लाँग-स्ट्रोक रेखीय ड्रायव्हिंग ऍप्लिकेशन्ससाठी डिझाइन केलेले एक क्लासिक यांत्रिकपणे जोडलेले रॉडलेस सिलेंडर आहे. अंतर्गत प्रेशर सीलिंग बेल्ट आणि बाह्य डस्टप्रूफ बेल्ट स्ट्रक्चरचा अवलंब केल्याने, हे पारंपारिक रॉड विस्तार काढून टाकते, वास्तविक स्ट्रोकच्या जवळपास समान स्थापना लांबी प्राप्त करते आणि पारंपारिक टाय-रॉड सिलिंडरच्या तुलनेत 50% पेक्षा जास्त इंस्टॉलेशन जागा वाचवते. φ10 ते φ100mm आणि कमाल स्ट्रोक 5000mm पर्यंत कव्हर करून, ते स्थिर मध्यम-गती आणि मध्यम-लोड रेखीय गती प्रदान करते. सामान्य ऑटोमेशन उपकरणांमध्ये लांब-अंतराच्या सामग्रीचे हस्तांतरण, स्टेशन शिफ्टिंग आणि वर्कपीस पुशिंग/पुलिंगसाठी हा इष्टतम किफायतशीर उपाय आहे.
• यांत्रिक संयुक्त रॉडलेस डिझाइन: पिस्टन रॉड न वाढवता एकात्मिक पिस्टन आणि स्लाइड टेबल स्ट्रक्चर. अंतर्गत सीलिंग बेल्ट हवेचा दाब राखतो तर बाह्य डस्टप्रूफ बेल्ट पूर्ण संरक्षण प्रदान करतो. एकंदर लांबी स्ट्रोकच्या बरोबरीची आहे, मर्यादित स्थापनेच्या परिस्थितीसाठी अत्यंत उच्च जागेचा वापर लक्षात घेऊन.
• उच्च-कडकपणा एकात्मिक स्लाइड सारणी: स्लाइड टेबल पिस्टनशी कठोरपणे जोडलेले आहे, उत्कृष्ट झुकणारा क्षण प्रतिकार वैशिष्ट्यीकृत आहे. लाइट-ड्यूटी ऍप्लिकेशन्ससाठी, यांत्रिक डिझाइन आणि असेंब्ली सुलभ करण्यासाठी अतिरिक्त मार्गदर्शक संरचनांशिवाय लोड थेट स्लाइड टेबलवर माउंट केले जाऊ शकतात.
• 4-वे पाइपिंग आणि लाइटवेट अपग्रेड: ऑप्टिमाइझ केलेले सिलेंडर हेड चार-दिशेच्या पाइपिंगला (समोर/मागे/बाजूला/तळाशी) सपोर्ट करते, ज्यामुळे लवचिक मांडणीसाठी ऑन-साइट पाइपिंग दिशा समायोजन करता येते. सुधारित सिलेंडर बॉडी स्ट्रक्चर जुन्या आवृत्त्यांच्या तुलनेत φ25/32/40 मॉडेलसाठी वजन 17% कमी करते, एकूण उपकरणाचा भार कमी करते.
• मानक समायोज्य एअर कुशन: दोन्ही टोकांना अंगभूत समायोज्य एअर बफर प्रभावीपणे ऑपरेटिंग प्रभाव शोषून घेतात आणि स्थिर मध्यम-गती ऑपरेशनसाठी धावणारा आवाज कमी करतात. बाह्य हायड्रॉलिक बफर हे हाय-स्पीड आणि हेवी-लोड कामाच्या परिस्थितीशी जुळवून घेण्यासाठी पर्यायी आहेत.
• तेल-मुक्त आणि दीर्घ सेवा जीवन: मानक तेल-मुक्त ऑपरेशन डिझाइन औद्योगिक वातावरण आणि सामान्य स्वयंचलित उत्पादन ओळी स्वच्छ करण्यासाठी अनुकूल करते. पोशाख-प्रतिरोधक सीलिंग बेल्ट कमी देखभाल खर्चासह दीर्घ-सायकल टिकाऊ ऑपरेशन सुनिश्चित करते.
• सुलभ चुंबकीय स्विच स्थापना: सिलेंडरच्या पुढच्या आणि विरुद्ध बाजूस पूर्व-आरक्षित माउंटिंग ग्रूव्ह्स D-M9 मालिका चुंबकीय स्विचेस थेट समोर स्थापित करण्यास परवानगी देतात, सोयीस्कर स्थिती सिग्नल शोधणे आणि लवचिक विद्युत एकत्रीकरण सक्षम करते.
मॉडेल उदाहरणे: MY1B25-500Z | MY1B40-800AZ
|
कोड विभाग |
तपशील अर्थ |
|
MY1B |
मालिका कोड: यांत्रिकरित्या जोडलेले रॉडलेस सिलेंडर, मूळ प्रकार |
|
10/16/20/25/32/40/50/63/80/100 |
कोर बोर आकार (मिमी) |
|
100~5000 |
स्ट्रोकची लांबी (मिमी): मानक 100~2000mm; कमाल विस्तारित 5000 मिमी |
|
A |
अचूक मर्यादा स्थितीसाठी ड्युअल-एंड स्ट्रोक समायोजन स्क्रू |
|
Z |
मानक ड्युअल-एंड एअर कुशन कॉन्फिगरेशन |
|
G |
पर्यायी केंद्रीकृत पाइपिंग प्रकार |
मानक ऑर्डर संदर्भ उदाहरणे
• MY1B25-500Z: 25mm बोर, 500mm स्ट्रोक, मानक ड्युअल-एंड एअर कुशन
• MY1B40-800AZ: 40mm बोर, 800mm स्ट्रोक, एअर कुशन + ड्युअल-एंड स्ट्रोक ऍडजस्टमेंट स्क्रू
1 मूलभूत सामान्य तपशील
• ऑपरेशन मोड: दुहेरी-अभिनय यांत्रिक संयुक्त ड्रायव्हिंग
• कार्यरत द्रव: संकुचित हवा (तेल मुक्त ऑपरेशन उपलब्ध)
• सभोवतालचे तापमान: 5~60℃ (कोणतेही अतिशीत वातावरण नाही)
• कार्यरत दबाव श्रेणी: 0.1~0.8MPa; पुरावा दाब: 1.2MPa
• पिस्टन ऑपरेटिंग गती: 100~1000mm/s (मानक एअर कुशनसह); 100~1500mm/s (बाह्य हायड्रॉलिक बफरसह)
• स्ट्रोक सहनशीलता: ≤1000mm स्ट्रोक: ±1.8mm; 1001~3000mm स्ट्रोक: ±2.8mm
• बफर मोड: मानक अंगभूत एअर कुशन (Z); पर्यायी बाह्य हायड्रॉलिक बफर (L/H)
2 की परफॉर्मन्स पॅरामीटर चार्ट (@0.5MPa)
|
बोर φ (मिमी) |
सैद्धांतिक जोर (N) |
अनुमत भार (किलो) |
अनुमत झुकणारा क्षण M1 (N·m) |
पोर्ट आकार |
|
10 |
39 |
2 |
0.8 |
M5×0.8 |
|
16 |
98 |
5 |
2.5 |
M5×0.8 |
|
20 |
157 |
8 |
5.0 |
Rc1/8 |
|
25 |
245 |
12 |
10 |
Rc1/8 |
|
32 |
402 |
20 |
20 |
Rc1/8 |
|
40 |
628 |
30 |
40 |
Rc1/4 |
|
50 |
981 |
50 |
78 |
Rc3/8 |
|
63 |
1559 |
80 |
160 |
Rc3/8 |
|
80 |
2513 |
130 |
315 |
Rc1/2 |
|
100 |
3927 |
200 |
615 |
Rc1/2 |
लोड आणि थ्रस्टनुसार 1 बोर आकाराची निवड
• φ10~φ20 (लाइट ड्यूटी): लोड ≤8kg आणि मायक्रो लाँग-स्ट्रोक (≤1000mm) परिस्थितींसाठी लागू, इलेक्ट्रॉनिक उपकरणे आणि लहान स्वयंचलित उपकरण हस्तांतरणासाठी आदर्श.
• φ25~φ40 (मध्यम-लाइट ड्यूटी): 12~30kg मध्यम-लाइट लोड आणि पारंपारिक 1000~2000mm लाँग-स्ट्रोक ऑपरेशनसाठी योग्य, असेंब्ली लाइन पुशिंग आणि मटेरियल लोडिंग/अनलोडिंगमध्ये मोठ्या प्रमाणावर वापरले जाते.
• φ50~φ63 (मध्यम शुल्क): 50~80kg मध्यम भार आणि हेवी वर्कपीस ट्रान्सफरसह जुळलेले, मशीन टूल्स आणि प्रोसेसिंग स्टेशनच्या लाँग-स्ट्रोक ड्रायव्हिंगसाठी योग्य.
• φ80~φ100 (हेवी ड्यूटी): 130~200kg जड भार, मोठ्या प्रमाणात उपकरणे आणि लॉजिस्टिक्स लांब-अंतर हाताळणीसाठी डिझाइन केलेले, उच्च-फ्रिक्वेंसी हेवी-ड्यूटी चक्रीय कामकाजाच्या परिस्थितीशी जुळवून घेत.
2 स्ट्रोक आणि बफर कॉन्फिगरेशन निवड
• स्ट्रोक श्रेणी: मानक स्ट्रोक 100~2000mm कव्हर; विस्तारित XB11 तपशील विशेष लांब-अंतराच्या ड्रायव्हिंग मागणीसाठी 5000mm पर्यंत अल्ट्रा-लाँग स्ट्रोकचे समर्थन करते.
• एअर कुशन (Z): मध्यम-गती ऑपरेशन (≤1000mm/s) साठी मानक अनिवार्य कॉन्फिगरेशन, स्थिर चक्रीय हालचालीसाठी प्रभावीपणे अंतिम प्रभाव आणि ऑपरेटिंग आवाज कमी करते.
• हायड्रोलिक बफर (L/H): अति-स्थिर हालचाल आणि आवाज कमी करण्यासाठी हाय-स्पीड ऑपरेशन (>1000mm/s) किंवा जड भार (>50kg) स्थितीसाठी शिफारस केलेले.
• स्ट्रोक समायोजन स्क्रू (A): ड्युअल-एंड फाइन स्ट्रोक कॅलिब्रेशनला समर्थन देणारी, अचूक मर्यादा स्थिती (±0.1 मिमी अचूकता) आवश्यक असलेल्या परिस्थितींसाठी सुसज्ज.
3 माउंटिंग आणि पाइपिंग सूचना
• माउंटिंग पद्धत: सिलेंडर बॉडी तळाशी किंवा बाजूला माउंटिंग होलद्वारे निश्चित केली जाऊ शकते; लाइट-ड्यूटी ऍप्लिकेशन्ससाठी आवश्यक असलेल्या अतिरिक्त मार्गदर्शक संरचनाशिवाय एकात्मिक स्लाइड टेबलवर लोड थेट स्थापित केले जाऊ शकतात.
• लवचिक 4-वे पाइपिंग: समोर, मागील, बाजू आणि तळाशी पाईपिंग स्विचिंगला समर्थन देते, ज्यामुळे ऑन-साइट दिशा समायोजन विविध उपकरणे लेआउट आवश्यकतांशी जुळवून घेते.
• चुंबकीय स्विच स्थापना: आरक्षित ड्युअल-साइड माउंटिंग ग्रूव्ह्स D-M9B/D-M9N मालिका स्विचसह सुसंगत, लवचिक आणि अचूक स्ट्रोक पोझिशन फीडबॅक लक्षात घेऊन.
• अल्ट्रा-लाँग स्ट्रोक मटेरियल ट्रान्सफर: 1~5m लांब-अंतर पुशिंग आणि इलेक्ट्रॉनिक, फूड आणि पॅकेजिंग असेंब्ली लाइन्समध्ये खेचण्यासाठी आदर्श, स्पेस-सेव्हिंग इन्स्टॉलेशन आणि हाय-स्पीड स्थिर ऑपरेशन वैशिष्ट्यीकृत.
• उपकरणे दरवाजा आणि कव्हर उघडणे/बंद करणे: कॉम्पॅक्ट स्ट्रक्चर आणि विश्वसनीय चक्रीय ऑपरेशन कामगिरीसह, मोठ्या मशीन टूल्स आणि स्वयंचलित उपकरणांच्या लाँग-स्ट्रोक डोअर बॉडी ड्रायव्हिंगवर लागू.
• जड वर्कपीस विस्थापन: ऑटोमोबाईल आणि यांत्रिक प्रक्रिया उद्योगांमध्ये 30~200kg हेवी वर्कपीस लाँग-स्ट्रोक हाताळणीसाठी योग्य, उच्च कडकपणा आणि उत्कृष्ट अँटी-बेंडिंग मोमेंट क्षमता प्रदान करते.
• असेंब्ली लाइन पोझिशनिंग आणि कन्व्हेइंग: उच्च-फ्रिक्वेंसी स्टार्ट-स्टॉप ऑपरेशन दरम्यान आवाज आणि प्रभाव कमी करण्यासाठी मानक एअर कुशन डिझाइनसह, दीर्घ-स्ट्रोक पोझिशनिंग आणि उत्पादन लाइनच्या चक्रीय पुशिंगसाठी वापरले जाते.
• सानुकूल ऑटोमेशन उपकरणे: विविध नॉन-स्टँडर्ड ऑटोमेटेड स्टेशनसाठी युनिव्हर्सल लाँग-स्ट्रोक रेखीय ड्रायव्हिंग सोल्यूशन, विशेषत: जागा-मर्यादित आणि खर्च-संवेदनशील ऑटोमेशन प्रकल्पांसाठी योग्य.
• बोर आकाराची पुष्टी: सुरक्षा घटक ≥1.5 सह लोड वजनावर आधारित आवश्यक थ्रस्टची गणना करा. शिफारस केलेले निवड नियम: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.
• स्ट्रोक तपशील पुष्टीकरण: पारंपारिक मागणीसाठी मानक 100~2000mm स्ट्रोक निवडा; 5000mm पर्यंतच्या अल्ट्रा-लाँग स्ट्रोकसाठी XB11 विस्तारित तपशील निवडा.
• कार्यात्मक कॉन्फिगरेशन जुळणी: मध्यम-गती ऑपरेशनसाठी मानक एअर कुशन (Z) स्वीकारा; हाय-स्पीड किंवा हेवी-लोड कामाच्या परिस्थितीसाठी हायड्रॉलिक बफर (L/H) वर अपग्रेड करा; अचूक मर्यादा स्थिती आवश्यकतांसाठी स्ट्रोक समायोजन स्क्रू (A) जोडा.
