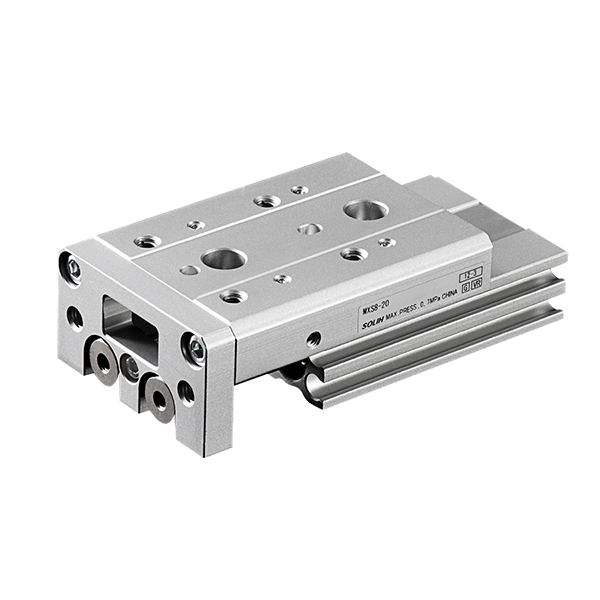

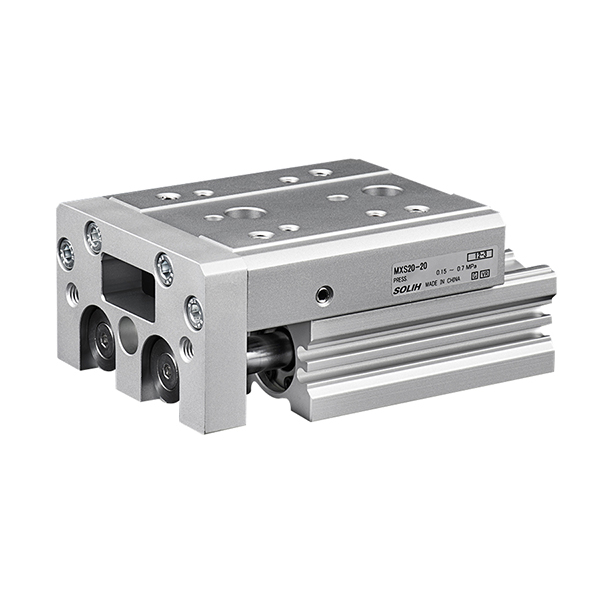

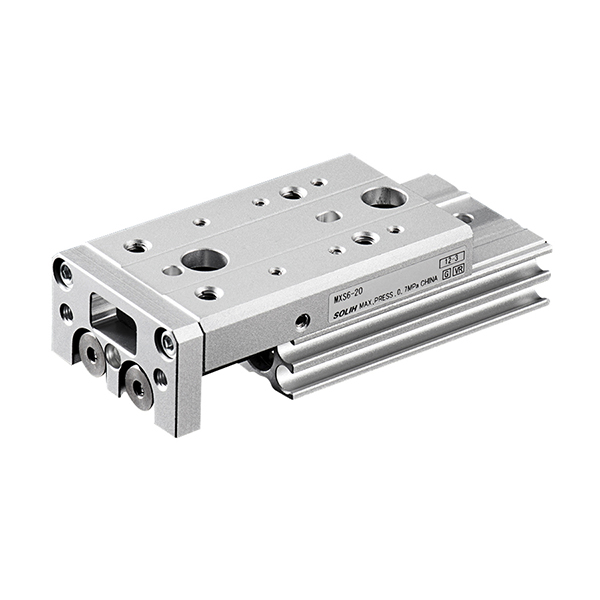

SOLH MXS उच्च-कडकपणा एकात्मिक वायवीय स्लाइड टेबल SMC MXS मालिकेसह पूर्णपणे बदलण्यायोग्य आहे. हे शून्य-क्लिअरन्स हालचालीसाठी ड्युअल-पिस्टन ड्रायव्हिंग आणि प्रीलोडेड क्रॉस रोलर गाईड रेलचा अवलंब करते, त्याच बोअरसह सिंगल-सिलेंडर स्लाइड्सच्या दुप्पट जोर देते आणि ±0.01 मिमी पर्यंत पोझिशनिंग अचूकता पुन्हा देते. अल्ट्रा-थिन इंटिग्रेटेड स्ट्रक्चर स्प्लिट सिलेंडर आणि बाह्य मार्गदर्शक सेटच्या तुलनेत 30% ~ 50% इंस्टॉलेशन स्पेस वाचवते. पोझिशनिंग पिन होल (तळाशी, बाजू आणि अक्षीय) सह तीन बाजूंनी माउंटिंग समर्थित आहे. मानक स्ट्रोक 10~150mm, पर्यायी 0~5mm स्ट्रोक ऍडजस्टरसह बोर आकार φ6~25mm. अंगभूत चुंबक चुंबकीय स्विचेस बसते आणि तेल-मुक्त ऑपरेशन सक्षम करते. सेमीकंडक्टरमध्ये उच्च-कठोरता, उच्च-परिशुद्धता रेखीय हस्तांतरण, 3C अचूक असेंबली आणि ऑप्टिकल घटक संरेखन स्टेशनसाठी मोठ्या प्रमाणावर वापरले जाते.

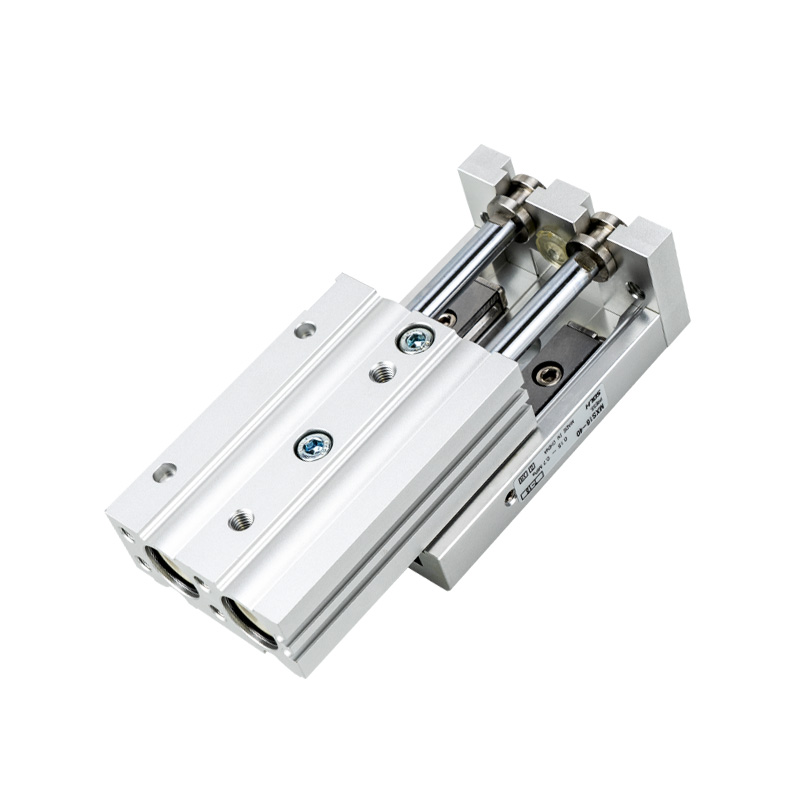

MXS मालिका वायवीय स्लाइड सारणी | क्रॉस रोलर मार्गदर्शक ड्युअल-सिलेंडर प्रकार

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH


उत्पादन विहंगावलोकन

     SOLH MXS मालिका ही एक उच्च-कठोरता, उच्च-परिशुद्धता एकात्मिक वायवीय स्लाइड टेबल आहे जी ड्युअल-पिस्टन ड्रायव्हिंग स्ट्रक्चर आणि व्यावसायिक क्रॉस रोलर मार्गदर्शक रेलने सुसज्ज आहे. अल्ट्रा-थिन कॉम्पॅक्ट बॉडी, शून्य-क्लिअरन्स प्रीलोडेड मार्गदर्शक प्रणाली आणि दुप्पट आउटपुट थ्रस्ट वैशिष्ट्यीकृत, ते ±0.01 मिमी पर्यंत पुनरावृत्ती अचूकतेसह अल्ट्रा-स्थिर रेखीय गती प्रदान करते. पारंपारिक स्प्लिट सिलेंडर + बाह्य मार्गदर्शक संयोजनांच्या तुलनेत ऑल-इन-वन इंटिग्रेटेड डिझाइन उपकरणांचे प्रमाण मोठ्या प्रमाणात कमी करते. पारंपारिक रेखीय ड्रायव्हिंग सोल्यूशन्ससाठी इष्टतम श्रेणीसुधारित प्रतिस्थापन म्हणून काम करत, अचूक रेखीय हस्तांतरण, अलाइनमेंट असेंब्ली, इलेक्ट्रॉनिक आणि सेमीकंडक्टर टूलिंगमध्ये हे मोठ्या प्रमाणावर लागू केले जाते.


मुख्य रचना आणि कार्य तत्त्व

     -- ड्युअल-पिस्टन ड्रायव्हिंग सिस्टम: दुहेरी-अभिनय दुहेरी-पिस्टन रचना स्वीकारते, समान बोर आकारासह सिंगल-सिलेंडर स्लाइड्सच्या दुप्पट जोर प्रदान करते. हे अत्यंत समकालिक ऑपरेशन सुनिश्चित करते आणि उच्च-फ्रिक्वेंसी हालचाली दरम्यान गती विक्षेपण आणि स्विंगिंग प्रभावीपणे काढून टाकते.

     -- प्रीमियम क्रॉस रोलर मार्गदर्शक रेल: प्रीलोड डिझाइनसह अंगभूत उच्च-सुस्पष्टता क्रॉस रोलर मार्गदर्शक, शून्य रनिंग क्लीयरन्स, उत्कृष्ट संरचनात्मक कडकपणा आणि रेडियल लोड आणि टॉर्क विक्षेपणासाठी मजबूत प्रतिकार. दीर्घकालीन चक्रीय ऑपरेशनसाठी हे स्थिरपणे ±0.01mm अल्ट्रा-हाय रिपीट पोझिशनिंग अचूकता राखते.

     -- एकात्मिक सर्व-इन-वन डिझाइन: सिलिंडर आणि स्लाईड सारणी एकच युनिट म्हणून पूर्णपणे एकत्रित केले आहेत, स्प्लिट-प्रकार संरचनांच्या तुलनेत एकंदर इंस्टॉलेशन व्हॉल्यूम 30% ~ 50% कमी करते. स्थापनेदरम्यान यास मॅन्युअल संरेखनाची आवश्यकता नाही, असेंबली कार्यक्षमता आणि संरचनात्मक सुसंगतता मोठ्या प्रमाणात सुधारते.

     -- लवचिक तीन बाजूंनी माउंटिंग: प्रीसेट प्रिसिजन पोझिशनिंग पिन होलसह तळ, बाजू आणि अक्षीय तीन-दिशा इंस्टॉलेशनला समर्थन देते. हे डायरेक्ट स्टॅकिंग इन्स्टॉलेशन आणि साइड फिक्स्ड माउंटिंगला सपोर्ट करते, वैविध्यपूर्ण कॉम्पॅक्ट इक्विपमेंट लेआउटच्या मागण्यांशी जुळवून घेते.

     -- अंगभूत सेन्सर अनुकूलन: D-M9□ आणि A93 मालिका चुंबकीय स्विचेससह सुसंगत शरीरावर आरक्षित एम्बेडेड ग्रूव्हसह, मानक अंतर्गत चुंबकीय रिंगसह सुसज्ज. फ्लश-माउंट केलेले डिझाइन स्ट्रक्चरल हस्तक्षेप टाळते आणि अचूक स्ट्रोक पोझिशन फीडबॅक सुनिश्चित करते.

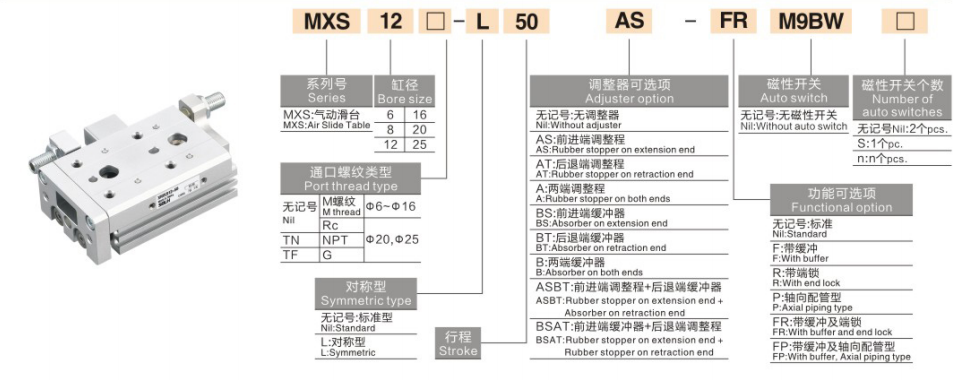

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण: MXS16-50AS-M9BW

स्थिती

कोड

तपशील वर्णन

1

MXS

मालिका कोड: क्रॉस रोलर मार्गदर्शक ड्युअल-सिलेंडर स्लाइड टेबल

2

६/८/१२/१६/२०/२५

बोर आकार (मिमी)

3

10/20/30/40/50/75/100/125/150

मानक स्ट्रोक (मिमी)

4

रिक्त/AS/AT/A

स्ट्रोक समायोजन: रिक्त = समायोजन नाही; AS=फ्रंट एंड 0~5mm समायोजन; AT=मागील टोक 0~5mm समायोजन; A=ड्युअल-एंड 0~5mm समायोजन

5

M9B/M9N/A93 + W/L

चुंबकीय स्विच: M9B(NPN)/M9N(PNP)/A93; वायरची लांबी: W=1m / L=3m

6

FR/B/BS/BT

पर्यायी प्रत्यय: FR=अक्षीय पाइपिंग; B=ड्युअल-एंड रबर बफर; BS/BT = सिंगल-एंड बफर

   2. मानक ऑर्डर संदर्भ उदाहरण

     -- MXS20-75A-FR-M9NL: बोर 20 मिमी, स्ट्रोक 75 मिमी, ड्युअल-एंड स्ट्रोक समायोजन, अक्षीय पाइपिंग, 3 मीटर वायर लांबीसह पीएनपी चुंबकीय स्विच


सामान्य कोर तांत्रिक तपशील

पॅरामीटर आयटम

तांत्रिक डेटा

बोर साइज रेंज

6 / 8 / 12 / 16 / 20 / 25 मिमी

मानक स्ट्रोक श्रेणी

10 ~ 150 मिमी (बोरच्या आकारासह वाढत आहे)

ऑपरेशन मोड

दुहेरी अभिनय

कार्यरत दबाव श्रेणी

0.15~0.7 MPa (इष्टतम: 0.5 MPa)

पुरावा दाब

1.05 MPa

सभोवतालचे तापमान

-10℃ ~ +60℃ (नॉन-फ्रीझिंग)

स्थिती अचूकतेची पुनरावृत्ती करा

±0.01 मिमी

कमाल ऑपरेटिंग गती

50~500 मिमी/से

बफर मोड

मानक रबर बफर; पर्यायी हायड्रॉलिक बफर

एअर पोर्ट आकार

M3×0.5 (φ6/φ8); M5×0.8 (φ12~φ25)

स्नेहन मोड

तेल-मुक्त ऑपरेशन

माउंटिंग पद्धत

पोझिशनिंग पिन होलसह तळ / बाजू / अक्षीय तीन-बाजूचे फिक्सिंग


आउटपुट फोर्स आणि लोड संदर्भ चार्ट (@0.5MPa, क्षैतिज स्थापना)

टीप: दीर्घ स्ट्रोक आणि उच्च गतीसह लोड क्षमता कमी होते; सुरक्षा घटक ≥2; अनुलंब लोडसाठी स्वीकार्य टॉर्क सत्यापन आवश्यक आहे

बोर (मिमी)

मॉडेल

सैद्धांतिक जोर (N)

कमाल क्षैतिज भार (किलो)

कमाल अनुलंब लोड (किलो)

वजन (किलो)

6

MXS6

12

0.6

0.3

0.12

8

MXS8

22

1.1

0.5

0.20

12

MXS12

40

2.0

1.0

0.35

16

MXS16

70

3.5

1.8

0.57

20

MXS20

110

5.5

2.8

0.95

25

MXS25

170

8.5

4.3

1.60


अर्ज परिस्थिती आणि निवड मार्गदर्शक तत्त्वे

   1. MXS मालिकेसाठी प्राधान्य अर्ज परिस्थिती

     --  अल्ट्रा-हाय प्रिसिजन पोझिशनिंग आणि ट्रान्सफर: कडक ±0.01mm पोझिशनिंग आवश्यकतांसह इलेक्ट्रॉनिक घटक, टर्मिनल्स, ऑप्टिकल लेन्स आणि सूक्ष्म मॉड्यूल्सच्या अचूक रेखीय हस्तांतरण आणि संरेखनासाठी आदर्श.

     -- स्पेस-लिमिटेड कॉम्पॅक्ट उपकरणे: अल्ट्रा-थिन इंटिग्रेटेड स्ट्रक्चरमुळे उपकरणांची उंची साधारण स्लाइड टेबलच्या तुलनेत 30% कमी होते, अगदी सूक्ष्म आणि अत्यंत कॉम्पॅक्ट ऑटोमेटेड स्टेशन्सच्या तुलनेत.

     -- उच्च-कडकपणा आणि विरोधी विक्षेपण कार्य परिस्थिती: क्रॉस रोलर मार्गदर्शक डिझाइन उत्कृष्ट टॉर्क प्रतिरोध आणि विक्षिप्त भार सहनशीलता प्रदान करते, रोबोट Z-अक्ष ड्रायव्हिंगसाठी आणि जटिल बल परिस्थितीसह उच्च-परिशुद्धता असेंबली स्टेशनसाठी योग्य आहे.

     -- उच्च-वारंवारता शॉर्ट-स्ट्रोक चक्रीय ऑपरेशन: 10~50mm शॉर्ट स्ट्रोकमध्ये दीर्घकालीन उच्च-फ्रिक्वेंसी ऑपरेशनसाठी स्थिर, ऑफसेट किंवा झिटरशिवाय सातत्यपूर्ण अचूकता राखणे.

     -- स्ट्रक्चरल सरलीकरण आणि खर्च कमी करणे: एकात्मिक सिलेंडर आणि मार्गदर्शक रचना पारंपारिक स्प्लिट "सिलेंडर + बाह्य मार्गदर्शक" संयोजन पूर्णपणे बदलते, यांत्रिक डिझाइन सुलभ करते आणि असेंबली आणि देखभाल खर्च कमी करते.


व्यावसायिक निवड मुख्य मुद्दे

     -- बोर आकार निवड: वर्कपीसचे वजन आणि इंस्टॉलेशन मोडनुसार बोअरचा आकार जुळवा. स्थिर ऑपरेशन सुनिश्चित करण्यासाठी रेट केलेल्या मूल्याच्या 50% च्या आत क्षैतिज भार आणि रेट केलेल्या मूल्याच्या 25% च्या आत अनुलंब लोड नियंत्रित करा.

     -- स्ट्रोक निवड: मॉडेल निवडीदरम्यान 5~10mm स्ट्रोक मार्जिन राखून ठेवा. अचूक स्ट्रोक ट्रिमिंग आवश्यक असल्यास AS/AT/A स्ट्रोक समायोजक (0~5mm दंड समायोजन) निवडा.

     -- माउंटिंग दिशा जुळणी: क्षैतिज सामग्री हाताळणीसाठी तळाशी माउंटिंग; पार्श्व निश्चित स्थापनेसाठी साइड माउंटिंग; Z-अक्ष स्टॅकिंग आणि मल्टी-लेयर असेंब्लीसाठी अक्षीय माउंटिंग.

     -- बफर कॉन्फिगरेशन ऑप्टिमायझेशन: पारंपारिक ऑपरेशनसाठी मानक रबर बफर. जेव्हा ऑपरेटिंग गती 300mm/s पेक्षा जास्त असेल किंवा टर्मिनल प्रभाव आणि कंपन कमी करण्यासाठी लोडचे वजन 5kg पेक्षा जास्त असेल तेव्हा हायड्रॉलिक बफरसह सुसज्ज करा.

     -- पोझिशन डिटेक्शन सेटअप: M9B/M9N चुंबकीय स्विचसह सुसंगत. ड्युअल-साइड एम्बेडेड ग्रूव्ह 2 स्विचच्या स्थापनेला समर्थन देतात ज्यामुळे स्ट्रोक वाढवणे आणि मागे घेणे या दोन्हीसाठी अचूक इन-प्लेस सिग्नल ओळखणे शक्य आहे.


एका वाक्याचा सारांश

     SOLH MXS मालिका ड्युअल-सिलेंडर न्यूमॅटिक स्लाइड टेबल प्रीमियम क्रॉस रोलर मार्गदर्शक आणि एकात्मिक ऑल-इन-वन स्ट्रक्चरचा अवलंब करते, ज्यामध्ये दुप्पट थ्रस्ट, ±0.01 मिमी अल्ट्रा-हाय प्रिसिजन, उत्कृष्ट कडकपणा आणि अँटी-डिफ्लेक्शन क्षमता, हाय-एंड लाइन प्री-डक्ट सोल्यूशन आणि इलेक्ट्रोकॉन ड्रायव्हिंग सोल्यूशन, इलेक्ट्रोकॅनिक ड्रायव्हिंग सोल्यूशन म्हणून काम करते. उच्च-फ्रिक्वेंसी पोझिशनिंग ऑटोमेशन.
