MXQ मालिका वायवीय स्लाइड टेबल | रीक्रिक्युलेटिंग बॉल गाइड / इकॉनॉमिकल प्रकार

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

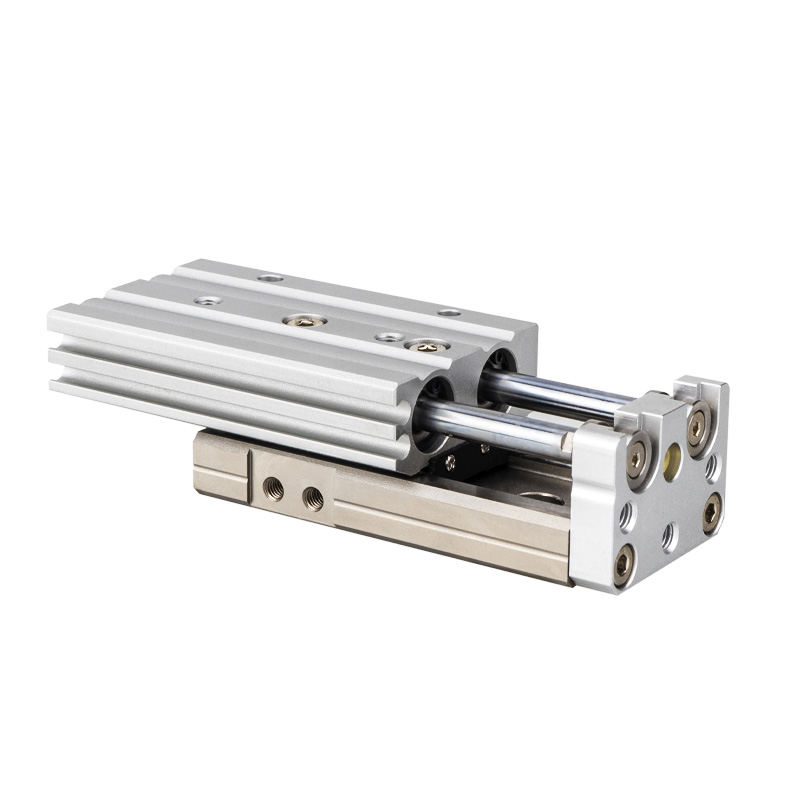

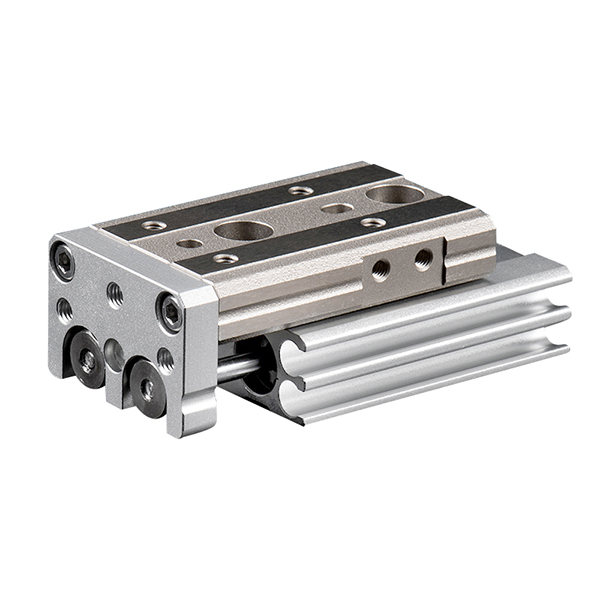

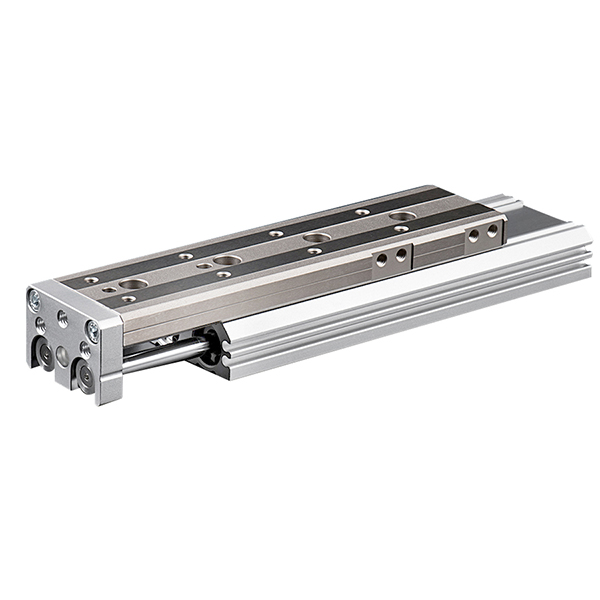

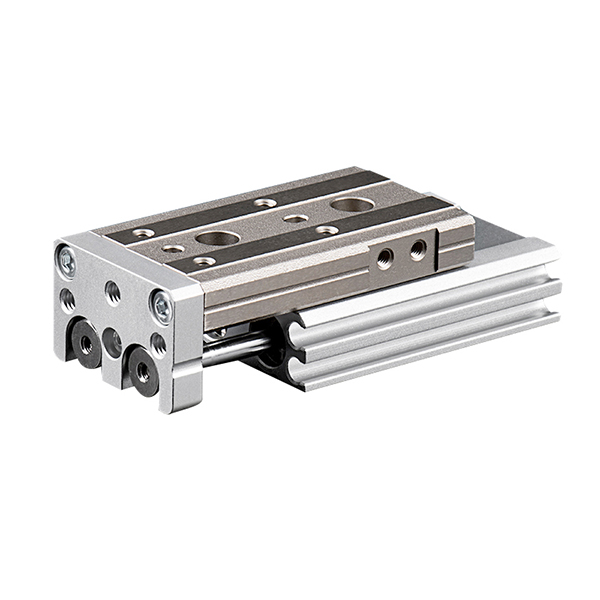

उत्पादन विहंगावलोकन

     SOLH MXQ मालिका ही एक किफायतशीर कॉम्पॅक्ट वायवीय स्लाइड टेबल आहे ज्यामध्ये ड्युअल-पिस्टन ड्रायव्हिंग सिस्टीम आणि बॉल गाईड रेलचे रीक्रिक्युलेटिंग आहे. अति-पातळ आणि हलक्या वजनाच्या एकात्मिक संरचनाचा अवलंब करून, ते ±0.02mm च्या पुनरावृत्ती अचूकतेसह स्थिर मध्यम-परिशुद्धता रेखीय गती प्रदान करते. पारंपारिक "सिलेंडर + बाह्य मार्गदर्शक" संयोजनासाठी एक किफायतशीर पर्याय म्हणून, ते विश्वसनीय कार्यप्रदर्शन राखून उपकरणांच्या खर्चात मोठ्या प्रमाणात घट करते. सामान्य स्वयंचलित हाताळणी आणि मानक तंतोतंत असेंब्ली परिस्थितींसाठी आदर्श, हे मास ऑटोमेटेड प्रोडक्शन लाइन्ससाठी प्राधान्यीकृत मूलभूत रेखीय ड्रायव्हिंग सोल्यूशन आहे.

मुख्य रचना आणि कार्य तत्त्व

     -- ड्युअल-पिस्टन डबल-ॲक्टिंग ड्राइव्ह: ड्युअल-पिस्टन स्ट्रक्चरसह सुसज्ज जे समान बोर आकारासह सिंगल-सिलेंडर स्लाइड्सच्या दुप्पट आउटपुट थ्रस्ट प्रदान करते. हे उच्च-फ्रिक्वेंसी चक्रीय ऑपरेशन दरम्यान शून्य स्विंगिंग किंवा डिफ्लेक्शनसह समकालिक आणि स्थिर रेखीय हालचाली सुनिश्चित करते.

     -- रीक्रिक्युलेटिंग बॉल गाइड रेल: नॉन-प्रीलोडेड रीक्रिक्युलेटिंग बॉल गाईड डिझाइनचा अवलंब करते, ज्यामध्ये हलकी-भारता हलकी हालचाल आणि कमी उत्पादन खर्च आहे. हे स्थिर ±0.02mm पुनरावृत्ती स्थिती अचूकता राखते, मध्यम-परिशुद्धता ऑटोमेशन आवश्यकता पूर्णतः पूर्ण करते.

     -- अल्ट्रा-थिन आणि लाइटवेट इंटिग्रेटेड बॉडी: एकात्मिक सिलेंडर आणि स्लाइड टेबलची रचना MXS मालिकेपेक्षा उंचीमध्ये 10% कमी आणि वजनाने 22% हलकी आहे, ज्यामुळे जागा-मर्यादित उपकरणांसाठी अधिक कॉम्पॅक्ट इंस्टॉलेशन लेआउट लक्षात येते.

     -- लवचिक तीन बाजूंनी माउंटिंग: प्रीसेट प्रिसिजन पोझिशनिंग पिन होलसह तळ, बाजू आणि अक्षीय तीन-दिशा फिक्सिंगला समर्थन देते. हे ऑन-साइट इंस्टॉलेशन आणि पोझिशनिंग प्रक्रिया सुलभ करते, एकूण असेंबली कार्यक्षमता सुधारते.

     -- अंगभूत चुंबकीय प्रेरण डिझाइन: D-M9□ आणि A93 मालिका चुंबकीय स्विचेससाठी आरक्षित साइड माउंटिंग ग्रूव्हसह मानक अंतर्गत चुंबकीय रिंग. फ्लश माउंटिंग डिझाइन स्ट्रक्चरल हस्तक्षेप टाळते आणि स्थिर स्थिती सिग्नल फीडबॅक सुनिश्चित करते.

 मॉडेल कोडिंग नियम पूर्ण करा

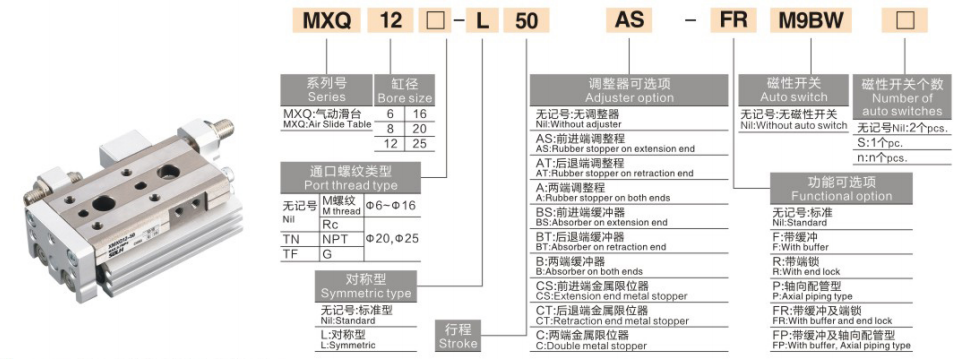

   1. मॉडेल उदाहरण: MXQ16-50AS-M9BW

   2. मानक ऑर्डर संदर्भ उदाहरण

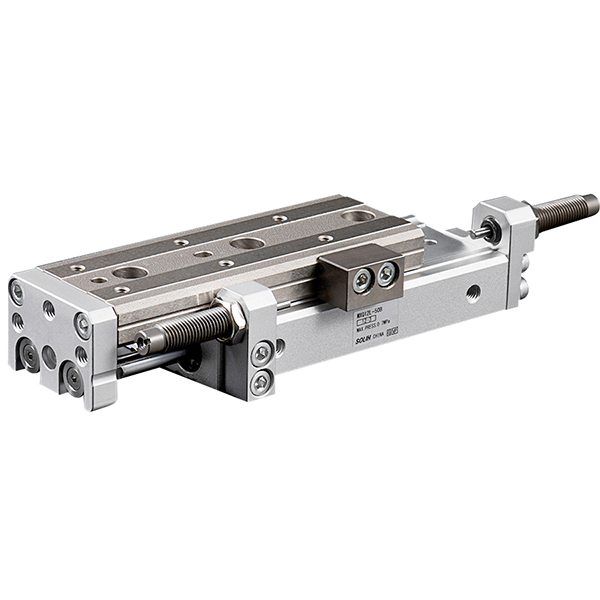

     -- MXQ20-75A-FR-M9NL: बोर 20 मिमी, स्ट्रोक 75 मिमी, ड्युअल-एंड स्ट्रोक समायोजन, अक्षीय पाइपिंग, 3 मीटर वायर लांबीसह PNP चुंबकीय स्विच

सामान्य कोर तांत्रिक तपशील

आउटपुट फोर्स आणि लोड संदर्भ चार्ट (@0.5MPa, क्षैतिज स्थापना)

टीप: दीर्घ स्ट्रोक आणि उच्च ऑपरेटिंग गतीसह लोड क्षमता कमी होते; सुरक्षा घटक ≥2; अनुलंब लोडसाठी स्वीकार्य टॉर्क सत्यापन आवश्यक आहे

अनुप्रयोग परिस्थिती आणि उत्पादन निवड तुलना

   1. MXQ मालिकेसाठी प्राधान्य अर्ज परिस्थिती

     --  सामान्य स्वयंचलित हाताळणी: लहान इलेक्ट्रॉनिक भाग, टर्मिनल्स, प्लॅस्टिक घटक आणि मानक परिशुद्धता आवश्यकतांसह हलके मॉड्यूलर फिक्स्चरच्या चक्रीय हस्तांतरणासाठी योग्य.

     -- खर्च-संवेदनशील ऑटोमेशन प्रकल्प: उच्च-सुस्पष्टता MXS मालिकेसाठी एक खर्च-प्रभावी पर्याय म्हणून, स्थिर मूलभूत कार्यप्रदर्शन राखून ते एकूण उपकरणांच्या खर्चात 30% पेक्षा जास्त कमी करते.

     -- अल्ट्रा-कॉम्पॅक्ट स्पेस लेआउट: शरीराची कमी उंची आणि MXS स्लाइड्सपेक्षा कमी वजनाची वैशिष्ट्ये, अत्यंत कॉम्पॅक्ट स्वयंचलित उपकरणांसाठी उभ्या स्थापनेची जागा वाचवते.

     -- मध्यम-परिशुद्धता लाइट-लोड ऑपरेशन: ±0.02mm पोझिशनिंग मागणी आणि उच्च कडकपणा किंवा जड टॉर्क प्रतिकार आवश्यकता नसलेल्या कामाच्या परिस्थितीसाठी आदर्श.

     -- उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक सायकलिंग: पारंपारिक स्प्लिट सिलेंडर आणि बाह्य मार्गदर्शक संयोजन प्रभावीपणे बदलून, 10~50mm शॉर्ट स्ट्रोकमध्ये दीर्घकालीन पुनरावृत्ती ऑपरेशनसाठी विश्वसनीय.

   2.MXQ वि MXS वि MXH | कोर SMC स्लाइड सारणी तुलना

व्यावसायिक निवड मुख्य मुद्दे

     -- बोअर साइज मॅचिंग: वर्कपीसचे वजन आणि स्थापनेची दिशा यानुसार योग्य बोअरचा आकार निवडा. स्थिर दीर्घकालीन ऑपरेशन सुनिश्चित करण्यासाठी रेट केलेल्या मूल्याच्या 50% च्या आत क्षैतिज भार आणि रेट केलेल्या मूल्याच्या 25% च्या आत अनुलंब लोड नियंत्रित करा.

     -- स्ट्रोक निवड आणि मार्जिन आरक्षण: मॉडेल निवडीदरम्यान 5~10mm स्ट्रोक मार्जिन राखून ठेवा. अचूक स्ट्रोक कॅलिब्रेशन आवश्यक असल्यास AS/AT/A दंड समायोजन प्रत्यय (0~5mm ट्रिमिंग) स्वीकारा.

     -- लवचिक माउंटिंग निवड: क्षैतिज सामग्री हाताळणीसाठी तळाशी माउंटिंग; पार्श्व निश्चित स्थापनेसाठी साइड माउंटिंग; Z-अक्ष स्टॅकिंग आणि मल्टी-लेयर उपकरण असेंब्लीसाठी अक्षीय माउंटिंग.

     -- बफर कॉन्फिगरेशन ऑप्टिमायझेशन: पारंपारिक कमी-गती ऑपरेशनसाठी मानक रबर बफर. जेव्हा ऑपरेटिंग गती 300mm/s पेक्षा जास्त असेल किंवा लोडचे वजन 5kg पेक्षा जास्त असेल तेव्हा पर्यायी हायड्रॉलिक बफर स्थापित करा (MXQ6 मॉडेलसाठी लागू नाही).

     -- पोझिशन डिटेक्शन कॉन्फिगरेशन: M9B/M9N/A93 चुंबकीय स्विचसह सुसंगत. ड्युअल-साइड एम्बेडेड ग्रूव्ह्स ड्युअल-स्विच इन्स्टॉलेशनला समर्थन देतात अचूक विस्तार/मागे इन-प्लेस सिग्नल फीडबॅक.

एका वाक्याचा सारांश

     SOLH MXQ मालिका किफायतशीर वायवीय स्लाइड टेबल हलके रीक्रिक्युलेटिंग बॉल गाईड आणि ड्युअल-पिस्टन इंटिग्रेटेड स्ट्रक्चरचा अवलंब करते, ज्यामध्ये अल्ट्रा-लाइट थिन बॉडी, ±0.02 मिमी स्थिर मध्यम अचूकता आणि कमी किमतीचा समावेश आहे, जे पारंपारिक सिलेंडर-ऑटोकॉम्बिनेशन लाइट असेंब्ली आणि सामान्य औद्योगिक सिलेंडर-गाईडसाठी सर्वोत्तम किफायतशीर बदली म्हणून काम करते.
