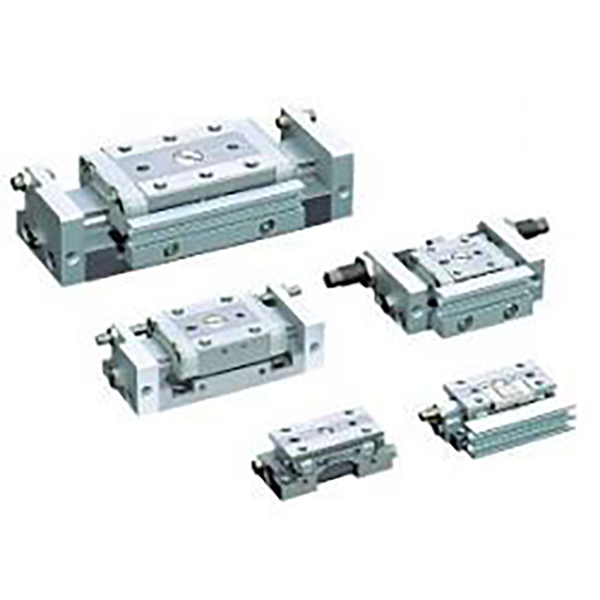

MXP मालिका अल्ट्रा-हाय प्रिसिजन कॉम्पॅक्ट वायवीय स्लाइड टेबल

MXP मालिका अल्ट्रा-हाय प्रिसिजन कॉम्पॅक्ट वायवीय स्लाइड टेबल

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH MXP मालिका कठोर सूक्ष्म-स्थिती परिस्थितीसाठी अभियंता असलेली उच्च-अंत-उच्च अचूकता कॉम्पॅक्ट वायवीय स्लाइड टेबल आहे. अंगभूत सिलिंडर मार्गदर्शक रेल संरचना आणि एकात्मिक स्टेनलेस स्टील बॉडीचा अवलंब करून, ते मायक्रोन-स्तरीय समांतरता, अल्ट्रा-लो रोटेशनल त्रुटी आणि अपवादात्मक कडकपणा प्रदान करते. दुहेरी-दिशा पाइपिंग आणि उच्च-फ्रिक्वेंसी स्थिर सायकलिंगला सपोर्ट करत, हे 3C अचूक असेंब्ली, ऑप्टिकल डिटेक्शन आणि उच्च-अचूकतेच्या सूक्ष्म घटक पोझिशनिंगसाठी उत्तम प्रकारे उपयुक्त आहे, अत्याधुनिक सूक्ष्म रेखीय ड्रायव्हिंग अनुप्रयोगांसाठी प्रीमियम मॉडेल म्हणून काम करते.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

     --  ड्राइव्ह मोड: दुहेरी-अभिनय द्विदिशात्मक ऑपरेशन, बोर आकार φ6/8/10/12/16mm, 10~120N ची लाईट लोड श्रेणी कव्हर करते.

     -- एकात्मिक प्रीमियम संरचना: अंगभूत सिलिंडर रेखीय मार्गदर्शक रेल आणि वन-पीस मार्टेन्सिटिक स्टेनलेस स्टील बॉडीची वैशिष्ट्ये. लोड-बेअरिंग यंत्रणा पिस्टन रॉड सीलिंग हालचालीपासून पूर्णपणे विलग आहे, अत्यंत कडकपणा आणि कमीतकमी घर्षण प्राप्त करते.

     -- अल्ट्रा-हाय प्रिसिजन ग्रेड: ट्रॅव्हल समांतरता 0.004mm, माउंटिंग समांतरता 0.02mm, रोटेशनल अचूकता ±0.03° (φ6/8/10) / ±0.04° (φ12/16), उद्योग-अग्रणी अल्ट्रा-स्टेबल प्रिसिजन पोझिशनिंग कामगिरी प्रदान करते.

     -- अल्ट्रा-कॉम्पॅक्ट अरुंद शरीर: शरीराची उंची फक्त 17~23mm, MXJ समतुल्य मॉडेल्सपेक्षा 10%~20% अरुंद, अत्यंत मर्यादित कामाच्या जागांसाठी अल्ट्रा-डेन्स लेआउट सक्षम करते.

     -- दुहेरी-दिशा पाइपिंग लवचिकता: ऑन-साइट स्विच करण्यायोग्य लेआउटसह दोन्ही बाजूकडील आणि अक्षीय पाइपिंगला समर्थन देते, विविध ऑन-साइट पाइपलाइन मार्ग आवश्यकतांशी जुळवून घेत.

     -- युनिव्हर्सल सेन्सर सुसंगतता: मानक दुहेरी चुंबकीय स्विच ग्रूव्ह विश्वसनीय द्विदिशीय स्थिती निरीक्षणासाठी 2 M9B चुंबकीय स्विच स्थापित करण्यास अनुमती देतात.

     -- बहु-स्तरीय बफरिंग आणि मर्यादा: आवाज आणि प्रभाव कमी करण्यासाठी मानक ड्युअल-एंड रबर बफर; पर्यायी सिंगल/ड्युअल-एंड मेटल स्ट्रोक लिमिटर्स, तसेच φ8 आणि वरील मॉडेल्ससाठी हायड्रॉलिक बफर पर्याय, अल्ट्रा-प्रिसाइज पोझिशनिंग कंट्रोलसाठी 0~5 मिमीच्या ॲडजस्टेबल स्ट्रोक रेंजसह.

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण: MXP8-15-B-M9BW

   2. मानक ऑर्डर संदर्भ उदाहरणे

     --  MXP6-5: मानक प्रकार, चुंबकीय स्विच नाही, बोर 6 मिमी, स्ट्रोक 5 मिमी, दुहेरी अभिनय

     --  MXP10-20-B-2M9B: बोर 10mm, स्ट्रोक 20mm, ड्युअल-एंड मेटल लिमिट, 2pcs M9B चुंबकीय स्विच

     -- MXP12-25-D: बोअर 12 मिमी, स्ट्रोक 25 मिमी, विस्तारित-एंड मेटल मर्यादा, अक्षीय पाइपिंग सुसंगत

मुख्य तांत्रिक तपशील (@0.5MPa, दुहेरी अभिनय)

मुख्य स्पर्धात्मक फायदे

   १. अल्ट्रा-हाय मायक्रॉन-स्तरीय अचूकता आणि स्थिरता
     -- 0.004mm ची अति-कमी प्रवास समांतरता आणि ±0.03° इतकी कमी रोटेशनल अचूकता, ±0.01mm पुनरावृत्ती स्थिती अचूकतेसह जोडलेली आहे. हे ऑप्टिकल डिटेक्शन, सूक्ष्म घटक लॅमिनेशन आणि उच्च-परिशुद्धता चाचणी प्रक्रियेसाठी कठोर परिशुद्धता मागणी पूर्ण करून सूक्ष्म-शेकिंग आणि स्थिती विचलन काढून टाकते.

   2. अंगभूत सिलेंडर स्ट्रक्चर आणि अल्ट्रा-नॅरो कॉम्पॅक्ट बॉडी
     -- सिलेंडर मार्गदर्शक रेल्वेच्या संरचनेत एम्बेड केलेले आहे, MXJ मॉडेलच्या तुलनेत शरीराची रुंदी 10%~20% कमी करते. नाविन्यपूर्ण दुहेरी-दिशा पार्श्व/अक्षीय पाइपिंग डिझाइन लवचिक ऑन-साइट स्विचिंग, अल्ट्रा-अरुंद दाट स्थानकांमध्ये पाइपलाइन लेआउट निर्बंध सोडविण्यास अनुमती देते.

   3. उच्च कडकपणा आणि दीर्घ सेवा जीवन
     -- वन-पीस मार्टेन्सिटिक स्टेनलेस स्टील बॉडी आणि इंटिग्रेटेड गाइड रेल स्ट्रक्चर उत्कृष्ट विकृती प्रतिरोध आणि संरचनात्मक कडकपणा प्रदान करते. स्वच्छ कार्यशाळा आणि हलक्या औद्योगिक वातावरणाशी सुसंगत, 5 दशलक्ष सायकल पेक्षा जास्त देखभाल-मुक्त सेवा जीवन प्राप्त करून, तेल-मुक्त लो-फ्रीक्शन सीलिंग डिझाइन स्वीकारते.

   4. उच्च-वारंवारता गुळगुळीत ऑपरेशन
     -- प्रिमियम लो-फ्रिक्शन सीलिंग आणि हाय-प्रिसिजन बॉल गाइड रेल अल्ट्रा-स्मूथ हालचाल सुनिश्चित करते. ऑपरेटिंग स्पीड 50 ते 500mm/s पर्यंत आहे, 350cpm वरील स्थिर उच्च-फ्रिक्वेंसी सायकलिंगला तोतरेपणा किंवा गोंधळ न घालता समर्थन देते, दीर्घकालीन शॉर्ट-स्ट्रोक पुनरावृत्ती पोझिशनिंग कार्यांसाठी आदर्श.

   ५. लवचिक मल्टी-सीन इंस्टॉलेशन अनुकूलन
     -- अचूक पोझिशनिंग पिन होलसह वरच्या, खालच्या आणि बाजूच्या तीन बाजूंच्या माउंटिंगला समर्थन देते. सिमेट्रिक एअर पोर्ट स्ट्रक्चर साइटवर डाव्या/उजव्या पाइपिंगची अदलाबदली सक्षम करते, दिशात्मक मर्यादा पूर्णपणे मोडून आणि विविध उपकरणांच्या संरचनात्मक डिझाइनशी जुळवून घेते.

माउंटिंग फॉर्म आणि ठराविक अनुप्रयोग

   1. माउंटिंग पद्धती

     -- शीर्ष माउंटिंग: अचूक पोझिशनिंग पिन होलसह छिद्रांद्वारे निश्चित केले जाते, वर्कपीस टॉप इंस्टॉलेशनसाठी योग्य आणि शून्य विस्थापन आवश्यक असलेल्या उच्च-परिशुद्धता स्थिती परिस्थितीसाठी.

     --  तळाशी माउंटिंग: स्थिर आणि विश्वासार्ह संरचनेसह तळाशी असलेल्या थ्रेडेड छिद्रांद्वारे निश्चित केलेले, मानक उपकरणाच्या पृष्ठभागाच्या असेंबलीसाठी आणि निश्चित रेखीय ड्रायव्हिंगसाठी लागू.

     --  साइड माउंटिंग: साइड थ्रेडेड होलद्वारे निश्चित केलेले, मर्यादित उभ्या जागेसह उपकरणांसाठी योग्य आणि एकाधिक स्लाइड युनिट्सची दाट समांतर व्यवस्था.

   2. विशिष्ट अनुप्रयोग परिस्थिती

     --  3C इलेक्ट्रॉनिक्स: चिप माउंटिंग आणि बाँडिंग, लेन्स मॉड्यूल फोकसिंग, मायक्रो कॉम्पोनेंट अल्ट्रा-प्रिसिजन पोझिशनिंग, प्रोब सायकल टेस्टिंग

     --  ऑप्टिकल उपकरणे: CCD कॅमेरा प्रिसिजन मूव्हमेंट, ऑप्टिकल लेन्स फाइन कॅलिब्रेशन, लेझर पोझिशनिंग, हाय-प्रिसिजन डिटेक्शन प्लॅटफॉर्म ड्रायव्हिंग

     --  मायक्रो प्रेसिजन असेंब्ली: लघु स्वयंचलित स्क्रू लॉकिंग, टर्मिनल क्रिमिंग, अचूक घटक समाविष्ट करणे, उच्च-परिशुद्धता जिग ड्रायव्हिंग

     -- वैद्यकीय उपकरणे: सूक्ष्म पंप अचूक नियंत्रण, लघु वाल्व अचूक स्विचिंग, लहान साधन दुर्बिणीसंबंधी स्थिती

स्लाइड टेबल निवड तुलना: MXP वि MXJ वि MXQ

3-चरण जलद निवड मार्गदर्शक

   १. भारानुसार बोअरची निवड
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. स्थिर अचूक ऑपरेशन सुनिश्चित करण्यासाठी 50% पेक्षा कमी लोड सुरक्षा मार्जिन राखून ठेवा.

   2. स्ट्रोक पुष्टीकरण मानक स्ट्रोक श्रेणी: 5 ~ 30 मिमी. उच्च स्थिती अचूकता आणि ऑपरेशनल स्थिरता राखण्यासाठी उच्च-फ्रिक्वेंसी कार्य परिस्थितीसाठी शॉर्ट स्ट्रोक (5~20mm) ला प्राधान्य द्या.

   3. कॉन्फिगरेशन जुळणी

      --  पोझिशन मॉनिटरिंग: रिअल-टाइम बायडायरेक्शनल स्ट्रोक पोझिशन फीडबॅकसाठी 2 M9B चुंबकीय स्विच सुसज्ज करा.

     -- अचूक मर्यादा आणि बफरिंग: 0~5 मिमी समायोज्य अचूक स्थितीसाठी ड्युअल-एंड मेटल मर्यादा (बी) निवडा; उच्च-फ्रिक्वेंसी प्रभाव कमी करण्यासाठी φ8 आणि त्यावरील मॉडेलसाठी हायड्रॉलिक बफर निवडा.

     --  पाइपिंग अनुकूलन: अल्ट्रा-नॅरो स्पेस लेआउटसाठी अक्षीय पाइपिंग आणि पारंपारिक मानक स्थापना परिस्थितींसाठी पार्श्व पाइपिंगचा अवलंब करा.

एका वाक्याचा सारांश

     SOLH MXP मालिका अल्ट्रा-हाय प्रिसिजन न्यूमॅटिक स्लाइड टेबलची वैशिष्ट्ये 0.004mm अल्ट्रा-लो समांतरता, किमान रोटेशनल एरर, बिल्ट-इन इंटिग्रेटेड गाईड रेल, ड्युअल-डिरेक्शन स्विचेबल पाइपिंग आणि पर्यायी हायड्रॉलिक बफर, प्रिमियम मायक्रो-रिक्ट्रीय स्टेजसाठी प्रिमियम मायक्रो-रिक्ट्री डिटेक्शन, अल्ट्रा-प्रिसिजन 3C असेंब्ली आणि हाय-एंड मेडिकल ऑटोमेशन उपकरणे.
