MXJ मालिका अल्ट्रा-कॉम्पॅक्ट उच्च-परिशुद्धता वायवीय स्लाइड सारणी

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH MXJ मालिका ही एक अति-सूक्ष्म, उच्च-परिशुद्धता वायवीय स्लाइड टेबल आहे जी सूक्ष्म अचूक रेखीय ड्रायव्हिंगसाठी डिझाइन केलेली आहे. अल्ट्रा-कॉम्पॅक्ट फूटप्रिंट, मायक्रॉन-लेव्हल पोझिशनिंग अचूकता, हलके बांधकाम आणि बहु-दिशात्मक माउंटिंग सुसंगतता वैशिष्ट्यीकृत, हे 3C इलेक्ट्रॉनिक प्रक्रिया, अचूक शोध, सूक्ष्म असेंब्ली आणि उच्च-फ्रिक्वेंसी शॉर्ट-स्ट्रोक चक्रीय ऑपरेशनसह मर्यादित-स्पेस ऑटोमेटेड स्टेशनसाठी पूर्णपणे तयार केले आहे. हे लघु ऑटोमेशन परिस्थितींसाठी मुख्य प्रवाहातील उच्च-परिशुद्धता सूक्ष्म रेखीय ॲक्ट्युएटर म्हणून काम करते.

मुख्य रचना आणि डिझाइन वैशिष्ट्ये

     --ड्राइव्ह मोड: दुहेरी-अभिनय द्विदिशात्मक ऑपरेशन, बोर आकार φ4.5/6/8/12/16mm, 5~50N च्या सूक्ष्म ते हलके लोड श्रेणीचे कव्हरिंग.

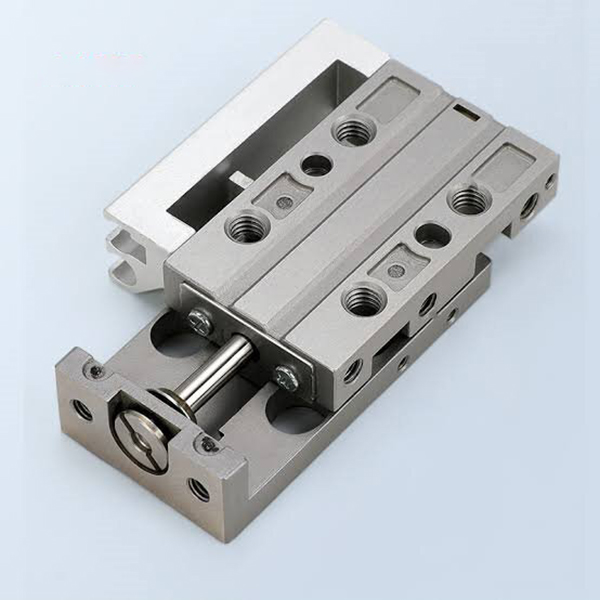

     -- प्रीमियम स्ट्रक्चर: मार्टेन्सिटिक स्टेनलेस स्टील बॉडी आणि इंटिग्रेटेड लीनियर बॉल गाइड रेलचा अवलंब करते. लोड-बेअरिंग स्ट्रक्चर पिस्टन रॉड सीलिंग हालचालीपासून वेगळे केले जाते, उच्च कडकपणा आणि अल्ट्रा-लो घर्षण ऑपरेशन प्रदान करते.

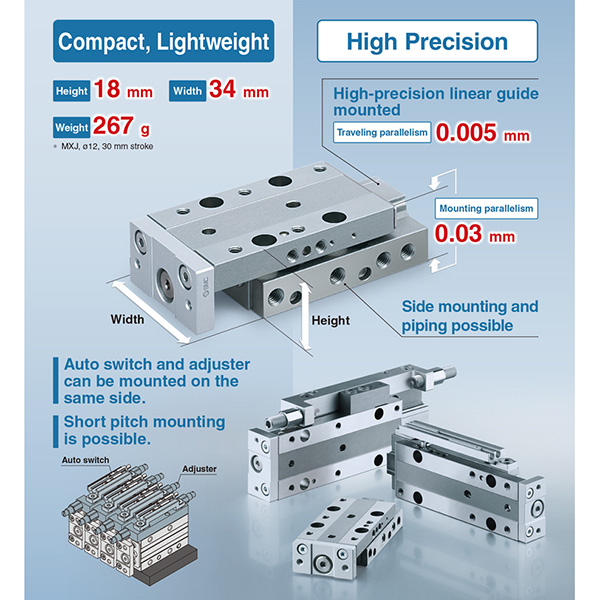

     --मायक्रॉन-लेव्हल प्रिसिजन: ट्रॅव्हल पॅरेललिझम 0.005mm, माउंटिंग पॅरेललिझम 0.03mm, verticality 0.01mm, अत्याधुनिक प्रक्रियांसाठी अल्ट्रा-स्टेबल प्रिसिजन पोझिशनिंग सुनिश्चित करणे.

     -- अल्ट्रा-कॉम्पॅक्ट आकार: φ4.5 बोर मॉडेलसाठी केवळ 10mm उंचीसह अल्ट्रा-थिन बॉडी डिझाइन आणि φ12 बोर मॉडेलसाठी 18mm उंची, समतुल्य MXQ स्लाइड टेबलपेक्षा 30%~50% लहान, दाट लेआउट स्टेशनसाठी जास्तीत जास्त जागेचा वापर.

     -- लवचिक मल्टी-साइड माउंटिंग: विविध बंदिस्त आणि दाट उपकरण लेआउट्सशी जुळवून घेत, अचूक पोझिशनिंग पिन होलसह वरच्या, खालच्या आणि बाजूच्या तीन बाजूंच्या स्थापनेला समर्थन देते.

     -- युनिव्हर्सल सेन्सर सुसंगतता: मानक म्हणून ड्युअल मॅग्नेटिक स्विच ग्रूव्हसह सुसज्ज. स्ट्रोक ≥5 मिमी असलेले मॉडेल 2 M9B चुंबकीय स्विच स्थापित करण्यास परवानगी देतात. सिमेट्रिक स्ट्रक्चरल डिझाइन साइटवर डावीकडे/उजवीकडे स्विच आणि पाइपिंग इंटरचेंजेबिलिटी सक्षम करते.

     -- समायोज्य बफरिंग आणि मर्यादा: आवाज आणि प्रभाव कमी करण्यासाठी मानक ड्युअल-एंड रबर बफर; पर्यायी सिंगल-एंड/ड्युअल-एंड मेटल स्ट्रोक लिमिटर्स 0~5 मिमी समायोज्य स्ट्रोक श्रेणीसह अल्ट्रा-स्पीझ पोझिशनिंगसाठी.

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण: MXJ6-10-CS-M9B

   2. मानक ऑर्डर संदर्भ उदाहरणे

     -- MXJ4.5-5: मानक प्रकार, कोणतेही चुंबकीय स्विच नाही, बोर 4.5 मिमी, स्ट्रोक 5 मिमी, दुहेरी अभिनय

     -- MXJ8-15-B-2M9B: बोर 8mm, स्ट्रोक 15mm, ड्युअल-एंड मेटल लिमिट, 2pcs M9B चुंबकीय स्विचेस

     -- MXJ12-20-L: सिमेट्रिक प्रकार, बोर 12mm, स्ट्रोक 20mm, रिव्हर्सिबल साइड पाइपिंग

मुख्य तांत्रिक तपशील (@0.5MPa, दुहेरी अभिनय)

   1. सूक्ष्म तपशील (φ4.5 / φ6 / φ8)

   2.लहान तपशील (φ12 / φ16)

मुख्य स्पर्धात्मक फायदे

   1. मायक्रोन-लेव्हल अल्ट्रा-हाय प्रिसिजन आणि स्थिरता

     -- उच्च-परिशुद्धता रेखीय बॉल मार्गदर्शक रेलसह जोडलेले एकात्मिक वन-पीस मशीनिंग ±0.01 मिमी आणि अल्ट्रा-लो समांतरता त्रुटीची पुनरावृत्ती स्थिती अचूकता सुनिश्चित करते, सूक्ष्म शोध आणि सूक्ष्म स्थिती प्रक्रियांसाठी कठोर परिशुद्धता आवश्यकता पूर्णतः पूर्ण करते.

   2. अल्ट्रा-कॉम्पॅक्ट आणि स्पेस-सेव्हिंग डिझाइन

     -- अति-पातळ आणि अति-लहान शरीराची रचना ज्याची किमान उंची फक्त 10mm आहे. थ्री-साइड माउंटिंग डिझाइन अल्ट्रा-अरुंद उभ्या आणि क्षैतिज जागेशी जुळवून घेते, पारंपारिक स्लाइड टेबलच्या तुलनेत 40% पेक्षा जास्त इंस्टॉलेशन जागा वाचवते, दाट स्वयंचलित उत्पादन लाइनसाठी आदर्श.

   3. हलके आणि उच्च-फ्रिक्वेंसी जलद प्रतिसाद

    -- ऑप्टिमाइझ्ड स्टेनलेस स्टील लाइटवेट स्ट्रक्चर (40~500g) हलणारी जडत्व प्रभावीपणे कमी करते. ऑपरेटिंग स्पीड 50 ते 500mm/s पर्यंत आहे, उत्पादन कार्यक्षमतेला चालना देण्यासाठी 300 सायकल प्रति मिनिट (cpm) वर स्थिर उच्च-फ्रिक्वेंसी ऑपरेशनला समर्थन देते.

   4. तेल-मुक्त ऑपरेशन आणि सुपर लाँग सर्व्हिस लाइफ

     -- स्वच्छ कार्यशाळा आणि किंचित तेलकट औद्योगिक वातावरणाशी सुसंगत, कमी घर्षण पोशाख-प्रतिरोधक सीलिंग आणि तेल-मुक्त डिझाइन स्वीकारते. टिकाऊ संरचनात्मक कॉन्फिगरेशन दीर्घकालीन स्थिर देखभाल-मुक्त ऑपरेशनसह 5 दशलक्ष सायकलचे सेवा आयुष्य सुनिश्चित करते.

   5. लवचिक स्थापनेसाठी सिमेट्रिक रिव्हर्सिबल डिझाइन

     -- सिमेट्रिक एअर पोर्ट आणि स्विच ग्रूव्ह स्ट्रक्चरमुळे साइटवर पाईपिंग आणि सेन्सर इन्स्टॉलेशनच्या डाव्या/उजवीकडे अदलाबदल होऊ शकते, दिशात्मक निर्बंध दूर होतात आणि ऑन-साइट डीबगिंग आणि संरचनात्मक अनुकूलन लवचिकता मोठ्या प्रमाणात सुधारते.

माउंटिंग फॉर्म आणि ठराविक अनुप्रयोग

   1. माउंटिंग पद्धती

     -- टॉप माउंटिंग: अचूक पोझिशनिंग पिन होलसह छिद्रांद्वारे निश्चित केले जाते, वर्कपीस टॉप इन्स्टॉलेशन आणि उच्च-परिशुद्धता स्थिती परिस्थितीसाठी योग्य.

     -- तळाशी माउंटिंग: तळाशी थ्रेड केलेल्या छिद्रांद्वारे निश्चित केलेले, स्थिर आणि विश्वासार्ह, मानक उपकरणांच्या पृष्ठभागाच्या स्थापनेसाठी लागू.

     -- साइड माउंटिंग: साइड थ्रेडेड होलद्वारे निश्चित केलेले, मर्यादित उभ्या जागेसह उपकरणांसाठी योग्य आणि एकाधिक स्लाइड्सची दाट समांतर व्यवस्था.

   2. विशिष्ट अनुप्रयोग परिस्थिती

     --3C इलेक्ट्रॉनिक्स: चिप हाताळणी आणि हस्तांतरण, कॅमेरा लेन्स फोकसिंग, सूक्ष्म घटक लॅमिनेशन, बटण जीवन टिकाऊपणा चाचणी

     -- प्रिसिजन डिटेक्शन: प्रोब पोझिशनिंग, सीसीडी कॅमेरा अचूक हालचाल, मायक्रो डायमेंशन मापन, ऑप्टिकल फाइन कॅलिब्रेशन

     --मायक्रो असेंब्ली: ऑटोमॅटिक स्क्रू लॉकिंग, टर्मिनल क्रिमिंग, प्रिसिजन कंपोनंट इन्सर्टेशन, मिनिएचर जिग ड्रायव्हिंग

     --वैद्यकीय उपकरणे: सूक्ष्म पंप अचूक नियंत्रण, लघु वाल्व्ह स्विचिंग, लहान साधन दुर्बिणीसंबंधी स्थिती

3-चरण जलद निवड मार्गदर्शक

   1. भारानुसार बोअरची निवड

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. स्थिर अचूक ऑपरेशनसाठी 50% पेक्षा कमी लोड सुरक्षा मार्जिन राखून ठेवा.

   2. स्ट्रोक पुष्टीकरण

     -- मानक स्ट्रोक श्रेणी: 5~50mm. उच्च तंतोतंत आणि ऑपरेशनल स्थिरता सुनिश्चित करण्यासाठी उच्च-फ्रिक्वेंसी कार्य परिस्थितीसाठी शॉर्ट स्ट्रोक (5~20mm) ला प्राधान्य द्या.

   3. कॉन्फिगरेशन जुळणी

     -- पोझिशन मॉनिटरिंग: द्विदिशात्मक स्ट्रोक पोझिशन फीडबॅकसाठी 2 M9B चुंबकीय स्विच सुसज्ज करा.

     -- अचूक मर्यादा: 0~5 मिमी समायोज्य अचूक स्ट्रोक स्थितीसाठी ड्युअल-एंड मेटल मर्यादा (B) निवडा.

     -- माउंटिंग ॲडप्टेशन: दाट स्टेशन लेआउटसाठी साइड माउंटिंग निवडा, मानक पृष्ठभागाच्या स्थापनेसाठी तळाशी माउंटिंग निवडा.

एका वाक्याचा सारांश

     SOLH MXJ मालिका अल्ट्रा-कॉम्पॅक्ट उच्च-परिशुद्धता वायवीय स्लाइड टेबलमध्ये मायक्रोन-स्तरीय स्थिती अचूकता, तीन बाजूंनी लवचिक माउंटिंग, लाइटवेट उच्च-फ्रिक्वेंसी ऑपरेशन आणि पर्यायी ॲडजस्टेबल मेटल लिमिटर्स, किफायतशीर सुस्पष्टता मायक्रो लिनियर ऍक्च्युएटर, 3C मध्ये मोठ्या प्रमाणावर वापरले जाणारे वैद्यकीय ऑटोमेशन आणि इलेक्ट्रोनिक असेंब्ली डिटेक्टिंग उपकरणे.
