MXH मालिका कॉम्पॅक्ट एअर स्लाइड टेबल
  • MXH मालिका कॉम्पॅक्ट एअर स्लाइड टेबलMXH मालिका कॉम्पॅक्ट एअर स्लाइड टेबल

MXH मालिका कॉम्पॅक्ट एअर स्लाइड टेबल

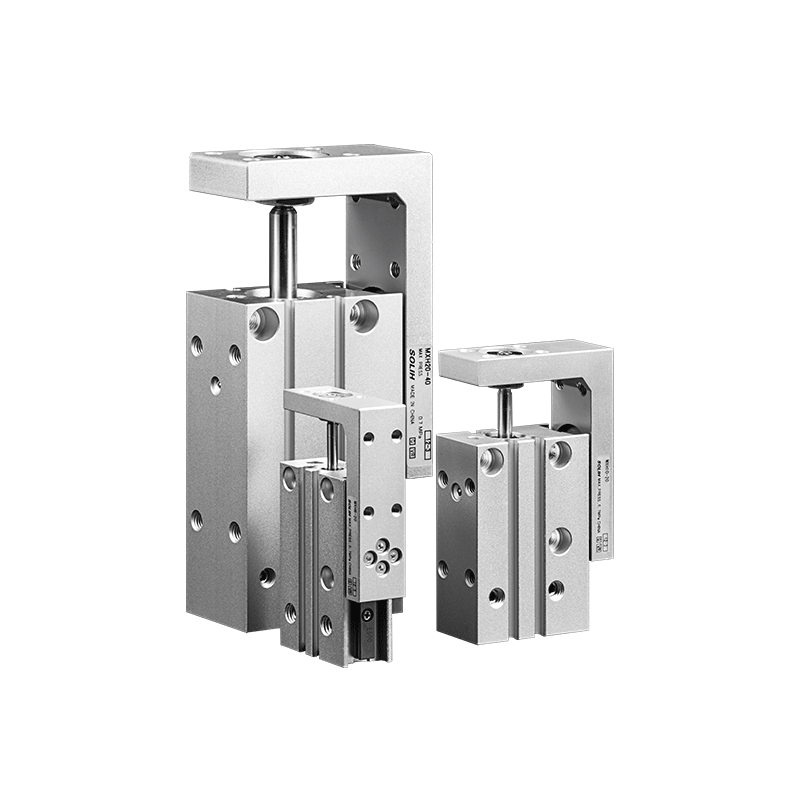

SOLH MXH अरुंद कॉम्पॅक्ट वायवीय स्लाइड सारणी SMC MXH मालिकेसह अदलाबदल करण्यायोग्य आहे. ड्युअल पिस्टनने चालविलेले आणि सर्कुलटिंग बॉल गाइड रेलने सुसज्ज, ते दाट बाजू-बाय-साइड लेआउटसाठी योग्य अल्ट्रा-नॅरो बॉडी स्वीकारते. यात पारंपारिक MXU स्लाइड्सच्या सुमारे 6 पट परवानगीयोग्य टॉर्कसह उत्कृष्ट अँटी-ऑफसेट आणि अँटी-टॉर्शन क्षमता, पुनरावृत्ती स्थिती अचूकता ±0.02 मिमी आणि 60 मिमी पर्यंत कमाल मानक स्ट्रोक आहे. 4-दिशा माउंटिंग आणि 3-साइड पाइपिंगला सपोर्ट करणारे, हे अंगभूत चुंबकासह येते जे विविध चुंबकीय स्विचेस, ड्युअल-एंड रबर बफरसह सुसंगत आहे आणि सतत तेल-मुक्त ऑपरेशन सक्षम करते. बोर आकार φ6~20mm, 3C घटकांच्या मध्यम-सुस्पष्टता लाँग-स्ट्रोक उच्च-फ्रिक्वेंसी हस्तांतरणासाठी आणि जागा-मर्यादित ऑटोमेशन उपकरणांमध्ये कॅन्टिलिव्हर किंवा एकतर्फी लोड अंतर्गत लहान प्लास्टिक भागांसाठी मोठ्या प्रमाणावर वापरले जाते.


MXH मालिका कॉम्पॅक्ट अरुंद लांब-स्ट्रोक वायवीय स्लाइड टेबल

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH


उत्पादन विहंगावलोकन

     SOLH MXH मालिका ही एक अरुंद-प्रकारची कॉम्पॅक्ट वायवीय स्लाइड सारणी आहे ज्यामध्ये परिसंचारी बॉल रेखीय मार्गदर्शक प्रणाली आहे. लाइटवेट डिझाइन, उच्च कडकपणा आणि 60mm पर्यंत विस्तारित स्ट्रोक कार्यप्रदर्शन एकत्रित करून, यात एक अल्ट्रा-नॅरो बॉडी रुंदी आहे जी महत्त्वपूर्ण स्थापनेची जागा वाचवते. उत्कृष्ट अँटी-डिफ्लेक्शन लोड क्षमता आणि मध्यम अचूक पोझिशनिंग क्षमतेसह, हे 3C इलेक्ट्रॉनिक्स आणि अचूक ऑटोमेशनसाठी एक आदर्श लाँग-स्ट्रोक मायक्रो रेखीय ड्रायव्हिंग सोल्यूशन म्हणून काम करत, अत्यंत जागा-मर्यादित स्वयंचलित परिस्थितींमध्ये साइड-बाय-साइड मल्टी-स्लाइड इन्स्टॉलेशन आणि अचूक हस्तांतरण ऑपरेशन्ससाठी विशेषतः ऑप्टिमाइझ केले आहे.


मुख्य रचना आणि डिझाइन वैशिष्ट्ये

     --  ड्युअल-पिस्टन ड्रायव्हिंग स्ट्रक्चर: डबल-पिस्टन डबल-ॲक्टिंग ड्रायव्हिंग मोडचा अवलंब करते, स्थिर आउटपुट फोर्स आणि उत्कृष्ट सिंक्रोनस ऑपरेशन कार्यप्रदर्शन प्रदान करते, उच्च-फ्रिक्वेंसी चक्रीय कार्य दरम्यान सुसंगत रेखीय गती सुनिश्चित करते.

     --  अनंत परिसंचारी बॉल मार्गदर्शक रेल: उच्च स्ट्रक्चरल कडकपणा आणि उत्कृष्ट रेखीय गती स्थिरता वैशिष्ट्यीकृत, अंतहीन परिसंचारी बॉल रेखीय मार्गदर्शक रेलसह सुसज्ज. लहान स्ट्रोकसाठी प्रवासाची समांतरता 0.05 मिमीच्या आत नियंत्रित केली जाते, प्रभावीपणे मोशन जिटर आणि विचलन टाळते.

     -- अल्ट्रा-नॅरो कॉम्पॅक्ट बॉडी: ऑप्टिमाइझ केलेली अरुंद-रुंदीची रचना, पारंपारिक MXQ आणि MXS मालिका स्लाइड सारण्यांपेक्षा खूपच सडपातळ, उपकरणांच्या जागेचा जास्तीत जास्त वापर करण्यासाठी एकाधिक स्लाइड्सच्या दाट व्यवस्थेस उत्तम प्रकारे समर्थन देते.

     -- सुपीरियर अँटी-ऑफसेट लोड क्षमता: स्वीकार्य टॉर्क पारंपारिक MXU मालिकेच्या अंदाजे 6 पट आहे, विक्षिप्त भार आणि कॅन्टीलिव्हर लोडला मोठ्या प्रमाणात वाढीव प्रतिकारासह, जटिल एकतर्फी शक्ती ऑपरेटिंग परिस्थितीशी जुळवून घेत.

     --  बहु-दिशात्मक लवचिक स्थापना: छिद्र/थ्रेडेड होल आणि रेखांशाच्या थ्रेडेड होलमधून ट्रान्सव्हर्ससह 4-वे माउंटिंगला समर्थन देते. 3-साइड पाइपिंग डिझाइनशी जुळलेले, ते अरुंद आणि स्टॅक केलेल्या उपकरणांच्या संरचनांसाठी विविध स्थापना आणि पाइपिंग लेआउट आवश्यकता पूर्ण करते.

     -- युनिव्हर्सल सेन्सर अनुकूलन: बिल्ट-इन मॅग्नेटिक रिंग मानक म्हणून, ड्युअल-साइड सेन्सर ग्रूव्हसह D-M9□ आणि A93 मालिका चुंबकीय स्विचसह सुसंगत, अचूक स्ट्रोक स्थिती ओळखणे आणि सिग्नल फीडबॅक.

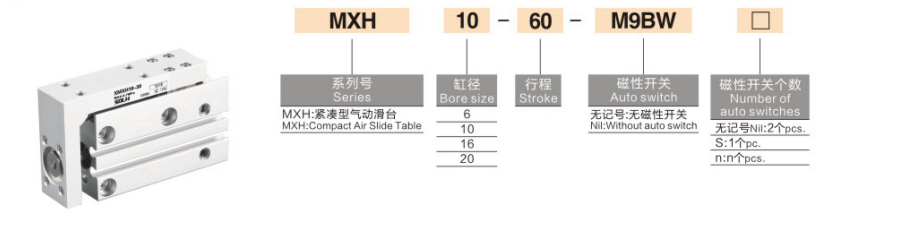

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण: MXH16-50Z-M9NL

स्थिती

कोड

तपशील वर्णन

1

MXH

मालिका कोड: संक्षिप्त संकीर्ण-प्रकार वायवीय स्लाइड सारणी

2

६/१०/१६/२०

बोर आकार (मिमी)

3

5/10/15/20/25/30/40/50/60

मानक स्ट्रोक (मिमी)

4

Z/रिक्त

चुंबकीय रिंग (मानक कॉन्फिगरेशन, सहसा वगळले जाते)

5

M9B/M9N/A93

चुंबकीय स्विच: M9B(NPN)/M9N(PNP)/A93

6

W/L

वायरची लांबी: W=1m / L=3m

   2. मानक ऑर्डर संदर्भ उदाहरण

     --  MXH10-30-M9BW: बोर 10mm, स्ट्रोक 30mm, NPN चुंबकीय स्विच 1m वायर लांबीसह


मुख्य तांत्रिक तपशील

पॅरामीटर आयटम

तांत्रिक डेटा

बोर आकार

6 / 10 / 16 / 20 मिमी

मानक स्ट्रोक श्रेणी

5~60 मिमी

ऑपरेशन मोड

दुहेरी अभिनय

कार्यरत दबाव श्रेणी

0.15~0.7 MPa

पुरावा दाब

1.05 MPa

सभोवतालचे तापमान (स्विचसह)

-10℃ ~ +60℃

स्थिती अचूकतेची पुनरावृत्ती करा

±0.02 मिमी

प्रवास समांतरता

≤0.05 मिमी (स्ट्रोक ≤30 मिमी); ≤0.1 मिमी (स्ट्रोक 40~60 मिमी)

कमाल ऑपरेटिंग गती

50~500 मिमी/से

बफर मोड

ड्युअल-एंड रबर बफर (मानक)

एअर पोर्ट आकार

M3×0.5 (φ6); M4×0.7 (φ10); M5×0.8 (φ16/20)

स्नेहन मोड

तेल-मुक्त ऑपरेशन


आउटपुट फोर्स आणि लोड संदर्भ चार्ट (@0.5MPa)

सुरक्षा घटक ≥2; अनुलंब लोडसाठी स्वीकार्य टॉर्क सत्यापन आवश्यक आहे

बोर (मिमी)

सैद्धांतिक जोर (N)

कमाल क्षैतिज भार (किलो)

कमाल अनुलंब लोड (किलो)

वजन (किलो)

6

12

0.5

0.25

0.08

10

28

1.2

0.6

0.15

16

70

3.0

1.5

0.42

20

110

5.0

2.5

0.72


अनुमत टॉर्क स्पेसिफिकेशन (अँटी-ऑफसेट लोड क्षमता, N·m)

बोर (मिमी)

पिच मोमेंट Mp

याव क्षण माझा

रोल मोमेंट श्री

6

0.81

0.81

1.40

10

1.69

1.69

3.19

16

3.49

3.49

6.47

20

5.86

5.86

11.66


अनुप्रयोग परिस्थिती आणि उत्पादन निवड तुलना

   1. MXH मालिकेसाठी प्राधान्य अर्ज परिस्थिती

     --  अत्यंत जागा-अवरोधित उपकरणे: अल्ट्रा-नॅरो बॉडी डिझाइन मल्टिपल स्लाइड टेबलच्या शेजारी-बाय-साइड इंस्टॉलेशनला सपोर्ट करते, मिनिएच्युराइज्ड ऑटोमेटेड इक्विपमेंट इंटीरियरला उत्तम प्रकारे बसवते.

     --  मध्यम-परिशुद्धता लाँग-स्ट्रोक ऑपरेशन्स: ±0.02mm पुनरावृत्ती अचूकतेसह 60mm पर्यंत कमाल स्ट्रोक, सामान्य वायवीय सिलिंडरच्या स्थिती स्थिरतेपेक्षा खूप जास्त, मध्यम-सुस्पष्टता दीर्घ-प्रवास हस्तांतरण मागणी पूर्ण करते.

     --  लाइट-लोड उच्च-वारंवारता हस्तांतरण: इलेक्ट्रॉनिक घटक, टर्मिनल्स, छोटे प्लास्टिकचे भाग आणि अचूक टूलिंग फिक्स्चरच्या चक्रीय हाताळणी आणि स्थितीसाठी आदर्श.

     --  अँटी-ऑफसेट लोड कामाच्या अटी: उत्कृष्ट टॉर्क रेझिस्टन्स एकतर्फी शक्ती आणि कॅन्टीलिव्हर इंस्टॉलेशनच्या परिस्थितीत स्थिर ऑपरेशन सक्षम करते, सामान्य स्लाइड्सचे विक्षेपण आणि जिटर समस्या सोडवते.


MXH वि MXQ वि MXS मालिका तुलना

तुलना आयटम

MXH (अरुंद आणि लांब-स्ट्रोक)

MXQ (आर्थिक प्रकार)

MXS (उच्च-परिशुद्धता प्रकार)

शरीराची रुंदी

अल्ट्रा-नॅरो (साइड-बाय-साइड माउंटिंगसाठी सर्वोत्तम)

मध्यम

रुंद

स्थिती अचूकता

±0.02 मिमी

±0.02 मिमी

±0.01 मिमी

स्ट्रोक श्रेणी

5~60 मिमी

10~150 मिमी

10~150 मिमी

कडकपणा आणि टॉर्क प्रतिरोध

मजबूत

मध्यम

सर्वात मजबूत

किंमत पातळी

मध्यम

कमी (खर्च-प्रभावी)

मध्यम-उच्च


व्यावसायिक निवड मार्गदर्शक तत्त्वे

     --  बोअर साइज मॅचिंग: रेट केलेल्या मूल्याच्या 50% च्या आत क्षैतिज भार आणि रेट केलेल्या मूल्याच्या 25% च्या आत अनुलंब लोड नियंत्रित करा, स्थिर दीर्घकालीन ऑपरेशन सुनिश्चित करण्यासाठी 2 पेक्षा कमी नसलेल्या हमी सुरक्षा घटकासह.

     -- स्ट्रोक आरक्षण: निवड करताना 5~10mm स्ट्रोक मार्जिन राखून ठेवा; मर्यादा प्रभाव टाळण्यासाठी आणि सेवा जीवन सुधारण्यासाठी MXH मालिकेचा कमाल मानक स्ट्रोक 60mm आहे.

     -- माउंटिंग मोड निवड: अल्ट्रा-अरुंद जागेच्या लेआउटसाठी ट्रान्सव्हर्स माउंटिंग निवडा; एकूण उपकरणाची जागा वाचवण्यासाठी स्टॅक केलेल्या आणि मल्टी-लेयर इंस्टॉलेशन परिस्थितींसाठी अनुदैर्ध्य माउंटिंगचा अवलंब करा.

     -- बफर ऑप्टिमायझेशन: जेव्हा ऑपरेटिंग गती 300mm/s पेक्षा जास्त असेल किंवा लोडचे वजन 3kg पेक्षा जास्त असेल तेव्हा हायड्रॉलिक बफरसह सुसज्ज करा, प्रभावीपणे टर्मिनल प्रभाव आणि कंपन कमी करा.

     -- सेन्सर कॉन्फिगरेशन: ड्युअल-साइड सेन्सर ग्रूव्ह्स ड्युअल मॅग्नेटिक स्विच इन्स्टॉलेशनला सपोर्ट करतात, पूर्ण-स्ट्रोक पोझिशन मॉनिटरिंगसाठी एक्सटेंड आणि रिट्रॅक्ट स्ट्रोक या दोन्ही ठिकाणी अचूक ओळख करून देतात.


एका वाक्याचा सारांश

     SOLH MXH मालिका अरुंद कॉम्पॅक्ट वायवीय स्लाइड टेबलमध्ये अल्ट्रा-नॅरो बॉडी, उच्च टॉर्क प्रतिरोध, 60 मिमी लांब स्ट्रोक आणि ± 0.02 मिमी मध्यम अचूकता, 4-दिशा माउंटिंग आणि ऑइल-फ्री ऑपरेशनसह वैशिष्ट्यपूर्ण आहे, दाट-प्री-फिन्सी-कॉन्फ्रेटेड स्पेस-प्री-फिन्सी-कॉन्फ्रेटेड स्थानांतरणासाठी इष्टतम किफायतशीर उपाय आहे.
