एमएक्सएफ मालिका अल्ट्रा-पातळ उच्च-कडकपणा वायवीय स्लाइड टेबल

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

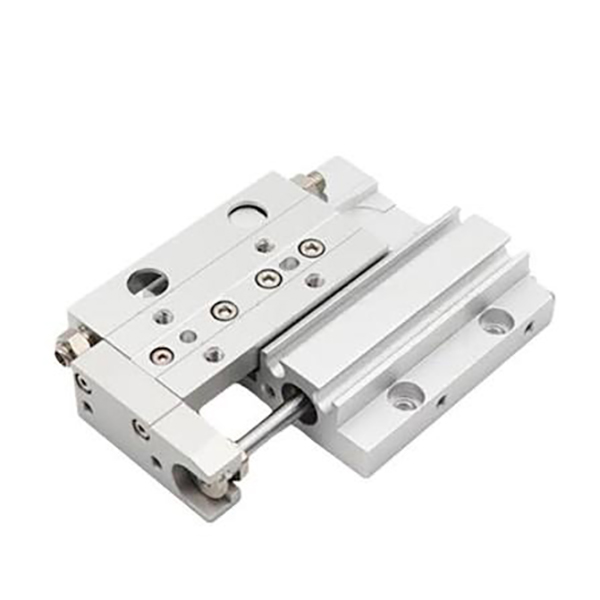

उत्पादन विहंगावलोकन

     SOLH MXF मालिका ही एक अति-पातळ, उच्च-कठोरता, लाँग-स्ट्रोक वायवीय स्लाइड टेबल आहे जी उंची-मर्यादित ऑटोमेशन उपकरणांसाठी डिझाइन केलेली आहे. सिलेंडर आणि क्रॉस रोलर गाईड रेलचा समांतर मांडणी, दुहेरी बाजू असलेला टॉप/बॉटम माउंटिंग स्ट्रक्चर आणि मध्यम-लोड वाहून नेण्याची क्षमता असलेले, हे त्याच स्पेसिफिकेशनच्या पारंपारिक MXS स्लाइड्सपेक्षा 40% सडपातळ शरीराची उंची गाठते. स्थिर मध्यम-परिशुद्धता पोझिशनिंग, गुळगुळीत लाँग-स्ट्रोक ऑपरेशन आणि उच्च-फ्रिक्वेंसी चक्रीय टिकाऊपणासह, हे कॉम्पॅक्ट ऑटोमेटेड सिस्टममध्ये अचूक सामग्री हाताळणी, असेंब्ली आणि स्टेशन स्विचिंगसाठी मुख्य मुख्य प्रवाहातील लो-प्रोफाइल स्लाइड सोल्यूशन म्हणून काम करते.

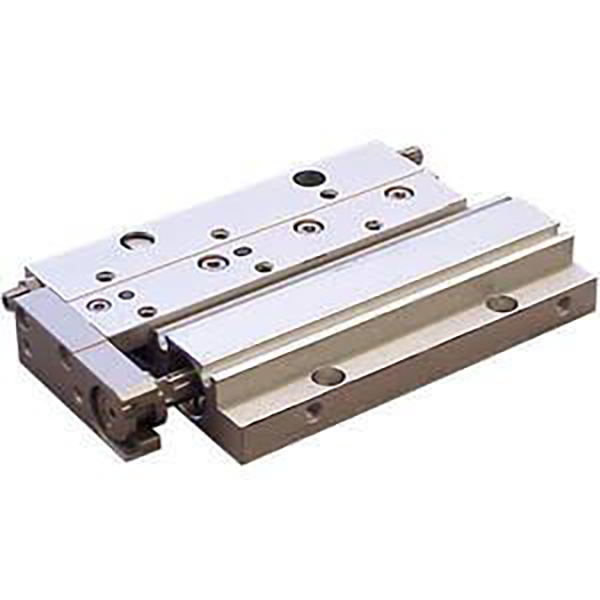

कोर पोझिशनिंग आणि स्ट्रक्चरल वैशिष्ट्ये

     -- ड्युअल-ॲक्टिंग ड्रायव्हिंग स्ट्रक्चर: φ8 ते φ20mm बोर आकारांसह स्थिर दुहेरी-अभिनय ऑपरेशन स्वीकारते, 20~180N चे विश्वसनीय मध्यम लोड आउटपुट प्रदान करते, मध्यम-कर्तव्य अचूक हाताळणी परिस्थितीशी उत्तम प्रकारे जुळते.

     -- समांतर सिलेंडर आणि क्रॉस रोलर मार्गदर्शक डिझाइन: मार्गदर्शक रेल आणि सिलिंडर समांतर, पिस्टन रॉड सीलिंग हालचालीपासून लोड बेअरिंग वेगळे करून व्यवस्था केली आहे. ही रचना उच्च कडकपणा, कमी घर्षण, शून्य-अंतर ऑपरेशन आणि अत्यंत गुळगुळीत रेखीय गती प्रदान करते.

     -- अल्ट्रा-पातळ लो-प्रोफाइल शरीर: शरीराची उंची फक्त 16~27mm, समतुल्य MXS मॉडेलपेक्षा 40% कमी आहे. अल्ट्रा-लो क्लीयरन्स आणि अत्यंत कॉम्पॅक्ट उपकरणे लेआउटसाठी ही सर्वोत्तम निवड आहे.

     --विश्वसनीय मध्यम अचूक कामगिरी: 0.03mm धावणारी समांतरता, 0.05mm अनुलंबता आणि ±0.02mm पुनरावृत्ती स्थिती अचूकता सुनिश्चित करते, मानक मध्यम-परिशुद्धता ऑटोमेशन पोझिशनिंग आवश्यकता पूर्णतः पूर्ण करते.

     -- दुहेरी बाजूंनी उच्च-परिशुद्धता माउंटिंग: शीर्षस्थानी छिद्र आणि तळाशी टॅप केलेले छिद्र, तसेच अचूक पोझिशनिंग पिन होलसह सुसज्ज. पॉझिटिव्ह आणि रिव्हर्स इन्स्टॉलेशनला सपोर्ट करते, पृथक्करण आणि पुन्हा जोडल्यानंतर उच्च पुनरावृत्ती माउंटिंग अचूकतेची हमी देते.

     -- लवचिक पाइपिंग आणि सेन्सर स्थापना: ट्रान्सव्हर्स आणि अक्षीय द्विदिशात्मक पाइपिंगशी सुसंगत. चुंबकीय स्विच इंस्टॉलेशनसाठी लपविलेल्या स्लाइडर ग्रूव्ह डिझाइनसह अंगभूत चुंबकीय रिंग, संरचनात्मक हस्तक्षेपाशिवाय इंस्टॉलेशनची जागा वाचवते.

     -- समायोज्य स्ट्रोक आणि मल्टी-बफर पर्याय: स्थिर उशीसाठी दोन्ही टोकांना मानक पॉलीयुरेथेन बफर. 5mm समायोज्य स्ट्रोक प्रति एंड (10mm एकूण मानक ट्रिमिंग श्रेणी), 15mm अल्ट्रा-लाँग फाईन ऍडजस्टमेंटसाठी वैकल्पिक X11 तपशील आणि उच्च-फ्रिक्वेंसी प्रभाव परिस्थितीसाठी पर्यायी हायड्रॉलिक बफर्ससह वैशिष्ट्ये.

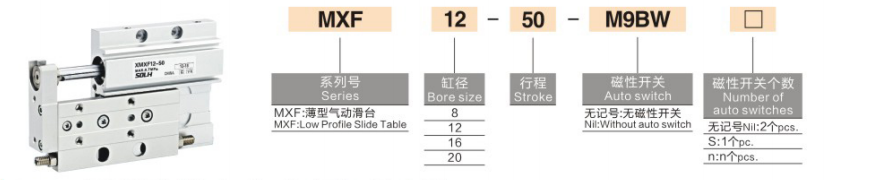

मॉडेल कोडिंग नियम पूर्ण करा

   1. मॉडेल उदाहरण: MXF12-50-M9BW

   2. मानक ऑर्डर संदर्भ उदाहरणे

     -- एमएक्सएफ8-20: स्विचशिवाय मानक मॉडेल, 8 मिमी बोर, 20 मिमी स्ट्रोक, दुहेरी अभिनय

     -- एमएक्सएफ20-100-2M9B: 20 ​​मिमी बोर, 100 मिमी लांब स्ट्रोक, द्विदिशीय स्थिती निरीक्षणासाठी दुहेरी चुंबकीय स्विच

     -- एमएक्सएफ16-75-X11: 16mm बोर, 75mm स्ट्रोक, 15mm विस्तारित स्ट्रोक समायोजन

मुख्य तांत्रिक तपशील (@0.5MPa, दुहेरी अभिनय)

मुख्य कार्यप्रदर्शन आणि उत्पादन फायदे

     -- अत्यंत स्पेस सेव्हिंगसाठी अल्ट्रा-थिन कॉम्पॅक्ट स्ट्रक्चर: 16 ~ 27 मिमीच्या अल्ट्रा-लो बॉडीची उंचीसह, MXS मालिकेपेक्षा 40% स्लिम, हे अल्ट्रा-लो क्लीयरन्स उपकरणे आणि दाट मॉड्यूलर लेआउट परिस्थितीशी पूर्णपणे जुळवून घेते जेथे पारंपारिक स्लाइड्स स्थापित केल्या जाऊ शकत नाहीत.

     -- उच्च कडकपणा आणि स्थिर दीर्घ-स्ट्रोक ऑपरेशन: एकात्मिक मोनोलिथिक बॉडीसह जोडलेले क्रॉस रोलर मार्गदर्शक धावणारे अंतर आणि विकृती काढून टाकते. हे जास्तीत जास्त 100 मिमी लांब स्ट्रोक आणि उच्च-फ्रिक्वेंसी सायकलिंग परिस्थितीत जिटर-फ्री स्थिर ऑपरेशन राखते.

     -- मजबूत अनुकूलतेसह दुहेरी-बाजूचे माउंटिंग: टॉप थ्रू-होल फिक्सिंग आणि बॉटम टॅप होल इन्स्टॉलेशनला सपोर्ट करते, पॉझिटिव्ह आणि रिव्हर्स माउंटिंग दोन्हीशी सुसंगत. पुनरावृत्ती आणि असेंब्ली नंतर उच्च पुनरावृत्ती अचूकता सुनिश्चित करण्यासाठी अचूक पोझिशनिंग पिन होलसह सुसज्ज.

     -- लवचिक समायोज्य स्ट्रोक आणि मल्टी-स्टेशन अनुकूलन: प्रति एंड मानक 5 मिमी दंड समायोजन (10 मिमी एकूण ट्रिमिंग श्रेणी). पर्यायी X11 तपशील 15 मिमी विस्तारित स्ट्रोक समायोजन प्रदान करते, मल्टी-स्टेशन स्वयंचलित प्रक्रियांसाठी अचूक स्ट्रोक कॅलिब्रेशन आवश्यकता पूर्ण करते.

     -- कमी देखभालीसह तेल-मुक्त आणि दीर्घ सेवा जीवन: कमी-घर्षण सीलिंग आणि तेल-मुक्त ऑपरेटिंग डिझाइनचा अवलंब करते, ज्याचे सेवा आयुष्य 5 दशलक्ष सायकल्सपेक्षा जास्त आहे. हे स्वच्छ औद्योगिक वातावरण आणि पारंपारिक स्वयंचलित उत्पादन ओळींना किमान दैनंदिन देखभाल आवश्यकतांसह लागू आहे.

माउंटिंग पद्धती आणि विशिष्ट अनुप्रयोग परिस्थिती

   1. दुहेरी माउंटिंग पद्धती

     -- शीर्ष माउंटिंग: वरच्या भाराच्या व्यवस्थेसह छिद्रांमधून शीर्षस्थानी निश्चित केले. उच्च-परिशुद्धता पोझिशनिंग आणि स्थिर लोड बेअरिंगसाठी पोझिशनिंग पिनशी जुळलेले.

     -- तळाशी माउंटिंग: थेट उपकरणाच्या पृष्ठभागाच्या स्थापनेसाठी तळाशी टॅप केलेल्या छिद्रांद्वारे निश्चित केले जाते. वैशिष्ट्यपूर्ण असेंब्ली आणि रिव्हर्स माउंटिंग ऍप्लिकेशन्ससाठी आदर्श आहे.

   2.नमुनेदार औद्योगिक अनुप्रयोग

     -- 3C इलेक्ट्रॉनिक्स उद्योग: स्क्रीन लॅमिनेशन, मॉड्यूल हाताळणी, पीसीबी बोर्ड हस्तांतरण, डिटेक्शन स्टेशन स्विचिंग आणि अचूक इलेक्ट्रॉनिक घटक पोझिशनिंग.

     -- प्रेसिजन असेंब्ली ऑटोमेशन: लहान भाग दाबणे, टर्मिनल असेंबली, स्क्रू लॉकिंग फिक्स्चर ड्रायव्हिंग आणि लाइटवेट टूलिंग चक्रीय ऑपरेशन.

     -- पॅकेजिंग मशिनरी: मटेरियल पुशिंग, कटिंग टूल ड्रायव्हिंग, लेबल लॅमिनेटिंग आणि लहान-अंतराचे साहित्य पोहोचवणे.

     -- सामान्य ऑटोमेशन उपकरणे: इक्विपमेंट डोअर बॉडी स्लाइडिंग, प्रोडक्शन लाइन स्टेशन स्विचिंग आणि मध्यम-लोड हाय-फ्रिक्वेंसी चक्रीय रेखीय ड्रायव्हिंग.

एमएक्सएफ वि MXH वि MXS | लो-प्रोफाइल आणि संक्षिप्त स्लाइड सारणी तुलना

तीन-चरण द्रुत निवड मार्गदर्शक

   १. भारानुसार बोर आकाराची निवड: वर्कपीस वजनानुसार बोरचा व्यास जुळवा: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. स्थिर दीर्घकालीन ऑपरेशन सुनिश्चित करण्यासाठी 50% पेक्षा कमी लोड मार्जिन राखून ठेवा.

   2. स्ट्रोक पुष्टीकरण: मानक स्ट्रोक 10 मिमी ते 100 मिमी पर्यंत आहे. दीर्घ-स्ट्रोक परिस्थितीसाठी MXF मालिका प्राधान्य द्या (≥50mm); शॉर्ट-स्ट्रोक आणि उच्च-फ्रिक्वेंसी सायकलिंग कामाच्या परिस्थितीसाठी MXH मालिका निवडा.

   3. कॉन्फिगरेशन जुळणी:
     --  पोझिशन डिटेक्शन: अचूक द्विदिशात्मक स्ट्रोक स्थिती निरीक्षणासाठी ड्युअल M9B चुंबकीय स्विचसह सुसज्ज करा.

     -- स्ट्रोक दंड समायोजन: नियमित वापरासाठी मानक -X10 (5 मिमी ट्रिमिंग) निवडा; मल्टी-स्ट्रोक अचूक कॅलिब्रेशनसाठी -X11 (15 मिमी विस्तारित ट्रिमिंग) निवडा.

     --  बफरिंग ऑप्टिमायझेशन: पारंपारिक ऑपरेशनसाठी मानक पॉलीयुरेथेन बफरचा अवलंब करा; उच्च-फ्रिक्वेंसी प्रभाव आणि आवाज कमी करण्याच्या परिस्थितीसाठी हायड्रॉलिक बफरमध्ये अपग्रेड करा.

एका वाक्याचा सारांश

     SOLH MXF मालिका अल्ट्रा-थिन हाय-रिजिडीटी न्यूमॅटिक स्लाइड टेबलमध्ये MXS पेक्षा शरीराची 40% कमी उंची, क्रॉस रोलर हाय-रिजिडीटी गाइड, ड्युअल-साइड माउंटिंग आणि लाँग-स्ट्रोक मध्यम-लोड स्थिरता, उंची-मर्यादित-मर्यादित ऑटोमॅक्टियम-प्रीमित ऑटोमॅक्शनसाठी उच्च खर्च-कार्यक्षमता कोर सोल्यूशन म्हणून काम करते. हाताळणी
