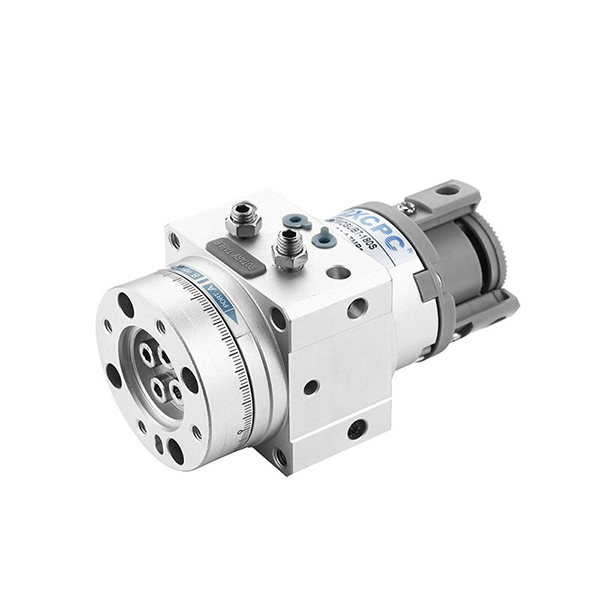

MSUB मालिका व्हेन रोटरी सिलेंडर | उच्च परिशुद्धता कॉम्पॅक्ट ऑसीलेटिंग सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादनाचे विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH MSUB मालिका हा एक उच्च-परिशुद्धता सिंगल-वेन रोटरी टेबल सिलेंडर आहे जो प्रकाश-लोड अचूक ऑसीलेटिंग ऍप्लिकेशनसाठी डिझाइन केलेला आहे. यात इंटिग्रेटेड कॉम्पॅक्ट स्ट्रक्चर, फाइन-ट्यून करण्यायोग्य स्विंग अँगल, मल्टी-सर्फेस माउंटिंग आणि अल्ट्रा-लो बॅकलॅश कामगिरी आहे. 4 आकाराचे तपशील (बोर φ10/φ15/φ20/φ30 शी संबंधित), हे मॅनिपुलेटर रोटेशन, स्मॉल इंडेक्सिंग पोझिशनिंग आणि वर्कपीस फ्लिपिंग स्टेशनमध्ये मोठ्या प्रमाणावर लागू केले जाते, स्वयंचलित अचूक उत्पादन लाइनसाठी मुख्य प्रवाहातील उच्च-परिशुद्धता स्विंग सोल्यूशन म्हणून काम करते.

  1.1 एकात्मिक रोटरी टेबल आणि सिलेंडर संरचना

     रोटरी प्लॅटफॉर्म आणि ड्रायव्हिंग सिलेंडरची एकात्मिक रचना वाढीव एकूण कडकपणासह गियर क्लिअरन्स पूर्णपणे काढून टाकते. मानक मॉडेल अल्ट्रा-लो रनआउट सहिष्णुता प्राप्त करते, तर अपग्रेड केलेली MSUA उच्च-परिशुद्धता आवृत्ती ≤0.03mm मध्ये प्लॅटफॉर्म वॉबल अचूकता प्रदान करते, स्थिर आणि पुनरावृत्ती करण्यायोग्य अचूक स्थिती सुनिश्चित करते.

 1.2 उच्च-लोड सिंगल वेन डिझाइन

     ऑप्टिमाइज्ड सिंगल-वेन स्ट्रक्चरल लेआउटचा अवलंब करून, सिलेंडरमध्ये लहान व्हॉल्यूम आणि वजन कमी आहे. त्याची लोड क्षमता समान आकाराच्या पारंपारिक CRB1 मालिकेतील सिलिंडरपेक्षा 2~3 पट जास्त आहे, एकाच वेळी सूक्ष्मीकरण आणि उच्च-टॉर्क आउटपुट लक्षात येते.

  1.3 अचूकपणे समायोजित करण्यायोग्य स्विंग कोन

     • मानक स्ट्रोक: विविध रोटरी मागण्यांसाठी 90° / 180° पर्यायी.

     • ललित समायोजन सहिष्णुता: सिंगल-वेन डिझाइन दोन्ही टोकांना ±5° फाइन ट्यूनिंगला समर्थन देते; ड्युअल-वेन प्रकार ±2.5° फाइन ट्यूनिंगला समर्थन देतो.

     • स्थिती अचूकता: 90°±10′ / 180°±10′ ची कठोर स्विंग अँगल सहनशीलता, उच्च-परिशुद्धता अनुक्रमणिका आणि फ्लिपिंग आवश्यकता पूर्ण करते.

 1.4 लवचिक माउंटिंग आणि पाइपिंग पर्याय

     • पाइपिंग मोड: साइड पाइपिंग आणि अक्षीय पाइपिंग पर्यायी; चुंबकीय स्विच-सुसज्ज मॉडेल केवळ स्थिर सिग्नल संपादनासाठी साइड पाईपिंगला समर्थन देतात.

     • माउंटिंग मोड: मल्टी-फेस फ्लँज रचना सर्व-दिशात्मक स्थापनेला समर्थन देते, प्रभावीपणे उपकरणांच्या अंतर्गत जागेची बचत करते आणि कॉम्पॅक्ट लेआउट परिस्थितीशी जुळवून घेते.

  1.5 कमी गळती आणि दीर्घ सेवा जीवन

     अंतर्गत आणि बाह्य वायु गळती कमी करण्यासाठी सानुकूलित विशेष सीलिंग संरचना स्वीकारणे. मानक तेल-मुक्त ऑपरेशन डिझाइन स्वच्छ उत्पादन वातावरण आणि सामान्य औद्योगिक कार्य परिस्थितीशी जुळवून घेते, देखभाल खर्च कमी करते आणि सतत सेवा आयुष्य वाढवते.

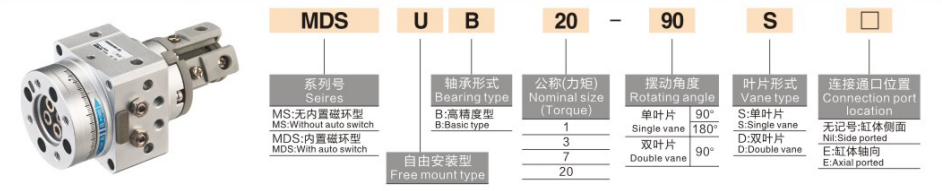

2. संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

  1. ठराविक मॉडेल उदाहरणे: MSUB7-180S, MDSUB20-90S

  2. मानक ऑर्डर उदाहरणे

     • मानक नॉन-चुंबकीय मॉडेल: MSUB7-180S (आकार 7, 180° स्विंग एंगल, चुंबकीय रिंगशिवाय)

     • चुंबकीय अभिप्राय मॉडेल: MDSUB20-90S (आकार 20, 90° स्विंग अँगल, स्विच इंस्टॉलेशनसाठी अंगभूत चुंबकीय रिंग)

3. सामान्य तांत्रिक मापदंड (20℃, मानक स्थिती)

  3.1 मूलभूत तपशील

     • ऑपरेशन मोड: डबल-ॲक्टिंग सिंगल वेन

     • कार्यरत द्रव: संकुचित हवा (तेल-मुक्त ऑपरेशन)

     • सभोवतालचे तापमान: 5℃~60℃

     • कार्यरत दबाव श्रेणी: आकार 1: 0.2~0.7MPa; आकार 3/7: 0.15~0.7MPa; आकार 20: 0.15~1.0MPa

     • स्विंग टाइम (@0.5MPa): 0.07~0.3s/90° (समायोज्य)

     • बेअरिंग प्रकार: हाय-लोड स्लाइडिंग बेअरिंग

  3.2 की परफॉर्मन्स पॅरामीटर सारणी

4. कोर कॉन्फिगरेशन आणि निवड मार्गदर्शक तत्त्वे

  4.1 आकार निवड (टॉर्क आणि लोडवर आधारित)

     • आकार 1 (φ10): 0.3N·m टॉर्क आउटपुट, सूक्ष्म अल्ट्रा-लाइट लोड (≤1kg) आणि उच्च-फ्रिक्वेंसी अचूक रोटरी मोशन परिस्थितीसाठी योग्य.

     • आकार 3 (φ15): 0.7N·m टॉर्क आउटपुट, लहान लाइट-लोड (1~3kg) ऍप्लिकेशन जसे की रोबोटिक आर्म जॉइंट रोटेशनसाठी आदर्श.

     • आकार 7 (φ20): 0.9N·m टॉर्क आउटपुट, लहान आणि मध्यम भार (3~5kg) इंडेक्सिंग पोझिशनिंग आणि वर्कपीस फ्लिपिंग स्टेशनशी पूर्णपणे जुळणारे.

     • आकार 20 (φ30): 2.9N·m उच्च टॉर्क आउटपुट, मध्यम हेवी-लोड (5~10kg) हेवी-ड्यूटी रोटरी पोझिशनिंग कार्यांसाठी लागू.

  4.2 कोन आणि अचूक निवड

     • 90° स्विंग एंगल: वर्कपीस लोडिंग/अनलोडिंग आणि 90° स्टीयरिंग पोझिशनिंगमध्ये मोठ्या प्रमाणात वापरल्या जाणाऱ्या, उजव्या कोनात फ्लिपिंग आणि दिशात्मक स्विचिंगसाठी डिझाइन केलेले.

     • 180° स्विंग एंगल: अर्ध-सायकल रोटेशन आणि वर्कपीस फ्लिपिंगसाठी योग्य, 180° रिव्हर्स पोझिशनिंग आणि द्विदिश स्टेशन स्विचिंग लक्षात येते.

     • उच्च-परिशुद्धता अपग्रेड: प्लॅटफॉर्म वॉबल अचूकतेसह अति-उच्च अचूक आवश्यकतांसाठी MSUA मालिका निवडा ≤0.03mm.

  4.3 चुंबकीय स्विच कॉन्फिगरेशन

     • MSUB (नॉन-चुंबकीय): चुंबकीय रिंगशिवाय मूलभूत आर्थिक आवृत्ती, सिग्नल फीडबॅक मागणीशिवाय साध्या चक्रीय गतीसाठी किफायतशीर.

     • MDSUB (चुंबकीय): अंगभूत चुंबकीय रिंग, D-T791/D-T792 चुंबकीय स्विचसह अनियंत्रितपणे समायोजित करण्यायोग्य सेन्सिंग पोझिशन्ससह सुसंगत, स्वयंचलित PLC सिग्नल लिंकेज नियंत्रणास समर्थन देते.

5. विशिष्ट अनुप्रयोग परिस्थिती

     • अचूक रोबोटिक प्रणाली: लहान रोबोट जॉइंट रोटेशन आणि एंड-इफेक्टर स्विंगिंगवर लागू, हलके, कॉम्पॅक्ट आकार आणि उच्च स्थितीची पुनरावृत्तीक्षमता वैशिष्ट्यीकृत.

     • ऑटोमेटेड इंडेक्सिंग स्टेशन्स: इलेक्ट्रॉनिक्स आणि लहान गृहोपयोगी उद्योगांमध्ये 90°/180° अचूक अनुक्रमणिका, डिटेक्शन पोझिशनिंग आणि असेंबली स्टेशन पोझिशनिंगसाठी योग्य.

     • वर्कपीस फ्लिपिंग आणि स्टीयरिंग: कन्व्हेयर लाईन्सवर लाइट-लोड वर्कपीस (≤10kg) चे फ्लिपिंग आणि दिशा रूपांतरण, शून्य-बॅकलॅश आणि कमी-प्रभाव गुळगुळीत रोटेशन साध्य करण्यासाठी आदर्श.

     • लहान रोटरी प्लॅटफॉर्म: मायक्रो रोटेटिंग प्लॅटफॉर्म, लेबल प्रिंटिंग आणि मार्किंग स्टेशन रोटेशनमध्ये मोठ्या प्रमाणावर वापरले जाते, लवचिक स्थापना आणि कमी देखभाल अडचणीसह.

6. MSUB वि CRB2 / CRBU2 मालिका द्रुत तुलना

7. 3-चरण द्रुत निवड मार्गदर्शक

     १. आकार निवड: सुरक्षा घटक ≥2 सह वर्कपीस वजन आणि रोटेशन त्रिज्या यावर आधारित टॉर्कची गणना करा. लोड ≤1kg साठी आकार 1, 1~3kg साठी आकार 3, 3~5kg साठी आकार 7, 5~10kg साठी आकार 20 निवडा.

     2. कोन निवड: उजव्या-कोनात फ्लिपिंग आणि स्टीयरिंगसाठी 90° स्विंग अँगल निवडा; हाफ-सायकल फ्लिपिंग आणि रिव्हर्स पोझिशनिंगसाठी 180° स्विंग अँगल निवडा.

     3. कार्यात्मक निवड: सिग्नल फीडबॅक आणि पीएलसी लिंकेजसाठी चुंबकीय रिंगसह MDSUB निवडा; अल्ट्रा-हाय प्रिसिजन पोझिशनिंग मागणीसाठी MSUA मालिकेत अपग्रेड करा.

एका वाक्याचा सारांश

     SOLH MSUB मालिका कॉम्पॅक्ट व्हेन रोटरी सिलिंडरमध्ये एकात्मिक उच्च-सुस्पष्टता टेबल डिझाइन, समायोज्य स्विंग अँगल आणि उच्च लोड क्षमता, 10kg-स्तरीय लाइट-लोड स्वयंचलित फ्लिपिंग आणि इंडेक्सिंग स्टेशनसाठी कमी-बॅकलॅश, उच्च-स्थिरता आणि जागा-बचत अचूक रोटरी सोल्यूशन्स प्रदान करते.
