ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

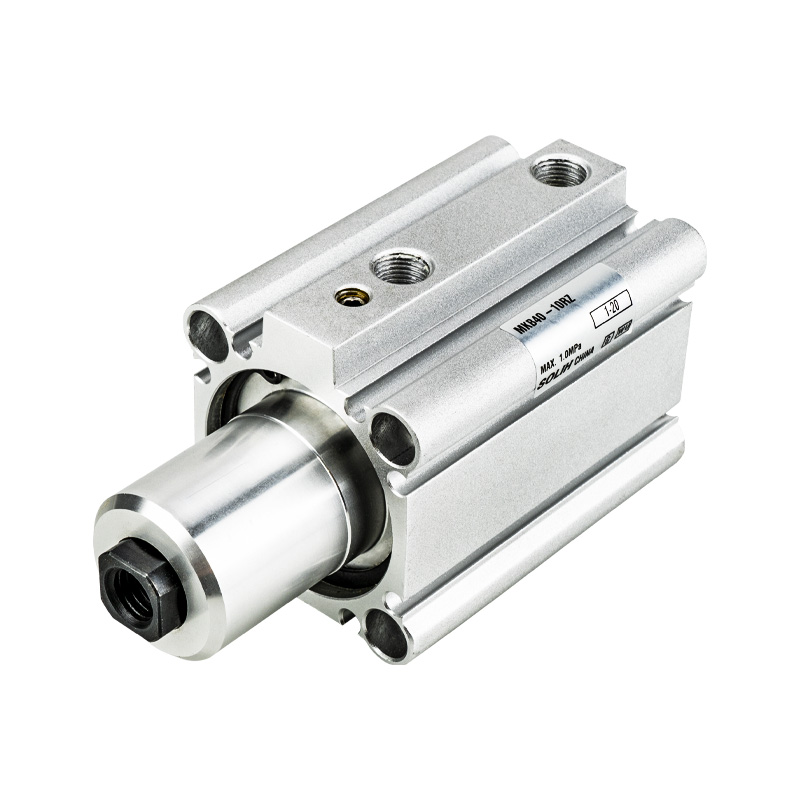

SOLH MK मालिका एक मानक 2-इन-1 रोटरी क्लॅम्प सिलेंडर आहे जो 90° रोटेशन आणि रेखीय क्लॅम्पिंग मोशन एकत्रित करतो. हे φ12mm ते φ63mm बोर आकार 5mm ते 50mm पर्यंत मानक क्लॅम्पिंग स्ट्रोकसह कव्हर करते. अल्ट्रा-कॉम्पॅक्ट इन्स्टॉलेशन, 3 वेळा अपग्रेड केलेले स्वीकार्य जडत्व टॉर्क, 4-साइड मॅग्नेटिक स्विच माउंटिंग आणि पर्यायी डावे/उजवे रोटेशन वैशिष्ट्यीकृत, हा सिलेंडर वर्कपीस पोझिशनिंग, क्लॅम्पिंग आणि फिक्सिंगसाठी स्पेस-कंस्ट्रेन्ड ऑटोमेटेड स्टेशनसाठी आदर्श आहे, कोरंट न्यूमॅटिक मानक ऑटोमॅटिक सिस्टम फिक्सिंग सिस्टम म्हणून काम करतो.
1. कंपाऊंड रोटेशन आणि क्लॅम्पिंग मोशन
• कार्य क्रम: मागे घ्या → 90° डावे/उजवे रोटेशन → क्लॅम्पिंगसाठी विस्तारित करा; रिव्हर्स सीक्वेन्स: रिलिझ क्लॅम्प → रिव्हर्स 90° रोटेशन → रीसेट करण्यासाठी विस्तार करण्यासाठी मागे घ्या.
• उच्च-परिशुद्धता स्थिती: ±5° सहिष्णुतेसह स्थिर 90° रोटेशन कोन, उत्कृष्ट रोटेशन कार्यप्रदर्शन आणि विश्वसनीय पुनरावृत्ती स्थिती अचूकता प्रदान करते.
2. अपग्रेड केलेली उच्च भार क्षमता
• 3X उच्च जडत्व टॉर्क: नवीन श्रेणीसुधारित MK मालिका स्वीकार्य जडत्व टॉर्कच्या तिप्पट वाढवते, पारंपारिक MK2 मालिकेच्या हेवी-लोड कामगिरीशी जुळते, उच्च-गती ऑपरेशन आणि मोठ्या-जडता वर्कपीस क्लॅम्पिंग परिस्थितीशी उत्तम प्रकारे जुळवून घेते.
• शक्तिशाली क्लॅम्पिंग फोर्स: कमाल φ63 बोर मॉडेल 0.5MPa वर 12.4kN पर्यंत मजबूत क्लॅम्पिंग फोर्स प्रदान करते, हेवी-ड्यूटी ऍप्लिकेशन्ससाठी स्थिर आणि मजबूत क्लॅम्पिंग सुनिश्चित करते.
3. कॉम्पॅक्ट बॉडी आणि लवचिक मल्टी-डायरेक्शनल इंस्टॉलेशन
• सडपातळ आणि लहान रचना: पारंपारिक MK2 सिलिंडरपेक्षा एकूण लांबी 3~10mm कमी असलेली अल्ट्रा-थिन बॉडी डिझाइन, अरुंद आणि कॉम्पॅक्ट उपकरण लेआउटसाठी जागेच्या वापरामध्ये मोठ्या प्रमाणात सुधारणा करते.
• मल्टी-साइड स्विच माउंटिंग: 4-साइड चुंबकीय स्विच इंस्टॉलेशनला सपोर्ट करते (फक्त 2-साइडसाठी φ20/φ25). एम्बेडेड स्विच डिझाइन बाह्य प्रदर्शन आणि हस्तक्षेप टाळते, लवचिक आणि नीटनेटका सर्किट लेआउट सक्षम करते.
• युनिव्हर्सल माउंटिंग पद्धत: छिद्र आणि डबल-एंड थ्रेडेड होलसह सुसज्ज, विविध असेंब्ली आवश्यकता पूर्ण करण्यासाठी थेट निश्चित माउंटिंग आणि फ्लँज माउंटिंगसह सुसंगत.
4. विश्वासार्ह आणि टिकाऊ कामगिरी
• स्थिर बफरिंग: द्विपक्षीय रबर बफरसह दुहेरी-अभिनय रचना दीर्घकालीन स्थिर चक्रीय ऑपरेशनसाठी ऑपरेटिंग प्रभाव, कंपन आणि धावणारा आवाज प्रभावीपणे कमी करते.
• तेल-मुक्त ऑपरेशन: व्यावसायिक तेल-मुक्त स्नेहन डिझाइन स्वीकारते, धूळ-मुक्त आणि स्वच्छ कार्य वातावरणासाठी योग्य.
• मानक चुंबकीय कॉन्फिगरेशन: चुंबकीय स्विचेससाठी आरक्षित माउंटिंग ग्रूव्हसह अंगभूत चुंबकीय रिंग, स्ट्रोक स्थिती शोधण्यासाठी सोयीस्कर.

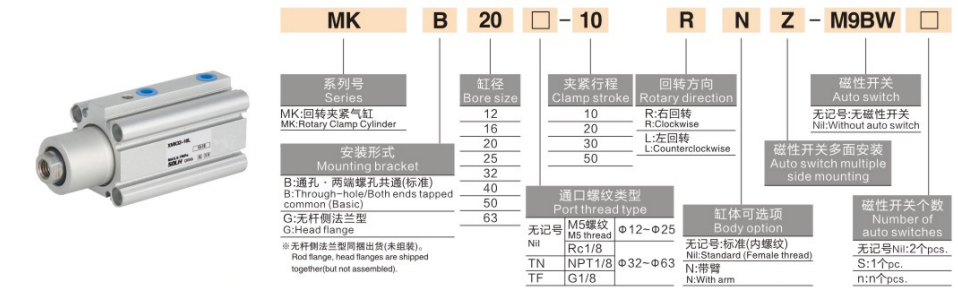

1.नमुनेदार मॉडेल उदाहरणे: MKB20-10RZ, MKB40-20LZ-M9BW
|
कोड विभाग |
व्याख्या |
|
MKB |
मालिका कोड: मानक रोटरी क्लॅम्प सिलेंडर |
|
20/40 |
बोर आकार: φ12/16/20/25/32/40/50/63 मिमी |
|
10/20 |
क्लॅम्पिंग स्ट्रोक: 5/10/15/20/25/30/40/50 मिमी |
|
RZ / LZ |
रोटेशन दिशा: RZ = उजव्या हाताने (घड्याळाच्या दिशेने); LZ = डाव्या हाताने (घड्याळाच्या उलट दिशेने) |
|
M9BW |
चुंबकीय स्विच मॉडेल (पर्यायी: D-M9BW, D-A93, इ.) |
2.मानक ऑर्डरची उदाहरणे
• मानक उजवे रोटेशन: MKB25-15RZ (φ25 बोर, 15 मिमी स्ट्रोक, घड्याळाच्या दिशेने फिरणे, स्विच नाही)
• ड्युअल स्विचसह डावे रोटेशन: MKB32-20LZ-2S (φ32 बोर, 20 मिमी स्ट्रोक, घड्याळाच्या उलट दिशेने फिरणे, ड्युअल पोझिशन स्विचेस)
• मोठा बोअर हेवी-ड्युटी प्रकार: MKB63-50RZ (φ63 बोर, 50mm कमाल स्ट्रोक, हेवी लोड क्लॅम्पिंगसाठी उजवे रोटेशन)
1. मूलभूत तपशील
• ऑपरेशन मोड: डबल-ॲक्टिंग कंपाऊंड मोशन (90° रोटेशन + रेखीय क्लॅम्पिंग)
• कार्यरत दबाव श्रेणी: 0.1~1.0MPa; पुरावा दाब: 1.5MPa
• सभोवतालचे तापमान: -10℃~70℃ (नॉन-फ्रीझिंग); -10℃~60℃ चुंबकीय स्विचेससह
• पिस्टन ऑपरेटिंग गती: ५०~२०० मिमी/से
• बफर मोड: द्विपक्षीय रबर बफर
• स्नेहन मोड: तेल मुक्त ऑपरेशन (स्नेहन आवश्यक नाही)
2. क्लॅम्पिंग फोर्स डेटा (युनिट: kN @0.5MPa)
|
बोर आकार (मिमी) |
φ१२ |
φ16 |
φ२० |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
क्लॅम्पिंग फोर्स (kN) |
0.57 |
1.01 |
1.57 |
2.45 |
4.02 |
6.28 |
9.81 |
12.40 |
3. अनुमत जडत्व टॉर्क (युनिट: kg·m²)
|
बोर आकार (मिमी) |
φ१२ |
φ16 |
φ२० |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
जडत्व टॉर्क (kg·m²) |
0.001 |
0.003 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
4. उत्पादनाचे वजन (युनिट: किलो @ 20 मिमी स्ट्रोक)
|
बोर आकार (मिमी) |
φ१२ |
φ16 |
φ२० |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
वजन (किलो) |
0.35 |
0.55 |
0.9 |
1.4 |
2.2 |
3.5 |
5.8 |
9.5 |
• वर्कपीस पोझिशनिंग आणि क्लॅम्पिंग: मशीन टूल फिक्स्चर, वेल्डिंग पोझिशनिंग, स्टॅम्पिंग फिक्सिंग आणि असेंबली स्टेशन क्लॅम्पिंगसाठी मोठ्या प्रमाणावर वापरले जाते. एकात्मिक 2-इन-1 रोटेशन आणि क्लॅम्पिंग डिझाइन यांत्रिक संरचना सुलभ करते आणि स्थापनेची जागा वाचवते.
• इलेक्ट्रॉनिक आणि अचूक घटक फिक्सिंग: तेल-मुक्त आणि कमी-धूळ वैशिष्ट्ये सेमीकंडक्टर ट्रे क्लॅम्पिंग, फोन शेल पोझिशनिंग आणि मायक्रो प्रिसिजन पार्ट फिक्सिंग, उच्च स्वच्छता आणि उच्च-सुस्पष्टता आवश्यकता पूर्ण करतात.
• स्वयंचलित हस्तांतरण मर्यादा: रोटरी टेबल लिमिटिंग, फ्लिपिंग मेकॅनिझम पोझिशनिंग आणि शॉर्ट-स्ट्रोक रोटरी क्लॅम्पिंग स्टेशनसाठी आदर्श, स्थिर आणि पुनरावृत्ती करण्यायोग्य कंपाऊंड मोशन कार्यप्रदर्शन प्रदान करते.
• हेवी-ड्युटी फिक्सिंग स्टेशन: उच्च क्लॅम्पिंग फोर्स आणि उत्कृष्ट अँटी-डिफ्लेक्शन क्षमतेसह सुसज्ज, हे हेवी वर्कपीस क्लॅम्पिंग, मोल्ड फिक्सिंग आणि मोठ्या-लोड अचूक पोझिशनिंग परिस्थितींसाठी लागू आहे.
१. बोर आकार निवड: वास्तविक क्लॅम्पिंग लोडनुसार बोअरचा आकार निवडा. सैद्धांतिक क्लॅम्पिंग फोर्स ≥ वास्तविक लोड × 1.5 सुरक्षा घटक सुनिश्चित करा; हेवी-ड्युटी कामाच्या परिस्थितीसाठी φ40 किंवा मोठ्या बोअरला प्राधान्य द्या.
2. स्ट्रोक निवड: मानक क्लॅम्पिंग स्ट्रोक 5 मिमी ते 50 मिमी पर्यंत आहे. वर्कपीसच्या वास्तविक उंचीवर आधारित स्ट्रोक निवडा आणि यांत्रिक हस्तक्षेप टाळण्यासाठी 3~5 मिमी मार्जिन राखून ठेवा.
3. कॉन्फिगरेशन निवड
￮ रोटेशन दिशा: ऑन-साइट स्टेशन लेआउट जुळण्यासाठी RZ (घड्याळाच्या दिशेने उजवे रोटेशन) किंवा LZ (घड्याळाच्या विरुद्ध दिशेने डावे रोटेशन) निवडा.
￮ पोझिशन डिटेक्शन: क्लॅम्पिंग आणि रिलीझ स्थितीसाठी ड्युअल पोझिशन सिग्नल प्राप्त करण्यासाठी 2S ड्युअल-स्विच कॉन्फिगरेशन निवडा.
SOLH MK मालिका स्टँडर्ड रोटरी क्लॅम्प सिलिंडर 90° रोटेशन आणि रेखीय क्लॅम्पिंग फंक्शन्स समाकलित करतो, ज्यामध्ये 3-वेळा अपग्रेड केलेले इनर्टिया टॉर्क, अल्ट्रा-कॉम्पॅक्ट बॉडी, मल्टी-डिरेक्शन माउंटिंग आणि मजबूत हेवी-लोड क्लॅम्पिंग क्षमता आहे, इष्टतम स्पेस-सेव्हिंग आणि ऑटोमॅटिक पोझिशनिंग सोल्यूशन आणि ऑटोमॅटिक पोझिशनिंग सोल्यूशनसाठी सर्वोत्तम पर्याय आहे. क्लॅम्पिंग स्टेशन्स.
