ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

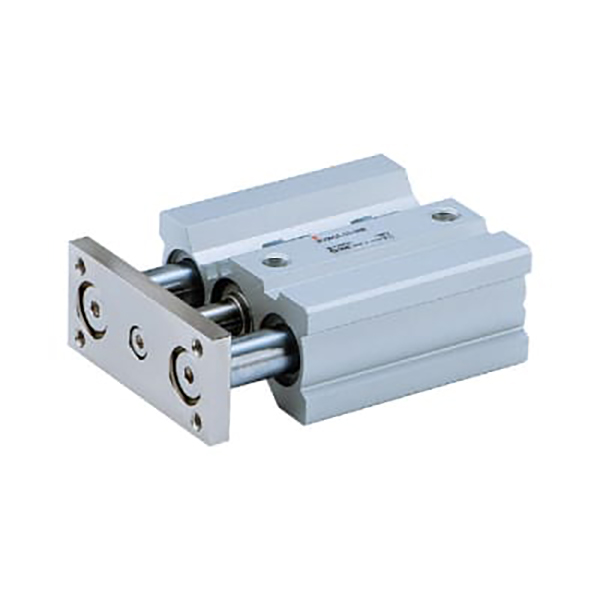

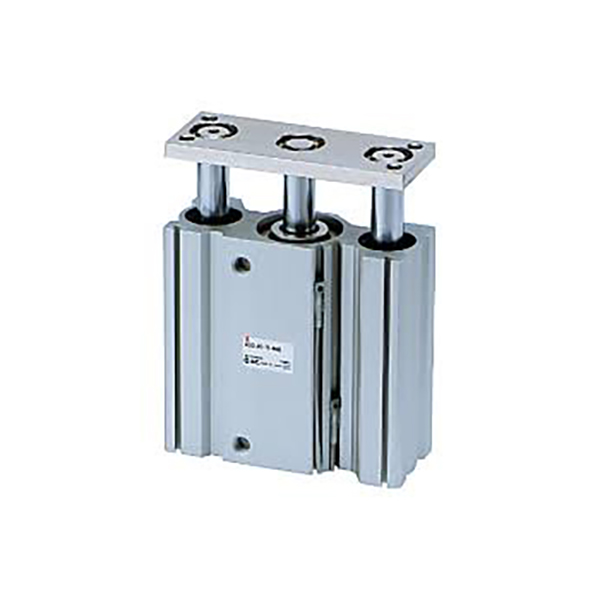

SOLH MGQ मालिका ही एक पातळ एकात्मिक मार्गदर्शक रॉड सिलिंडर आहे जी जागा-प्रतिबंधित ऑटोमेशन स्टेशनसाठी डिझाइन केलेली आहे. अल्ट्रा-थिन इंटिग्रेटेड गाईड रॉड स्ट्रक्चरचा अवलंब केल्याने, ते उत्कृष्ट पार्श्व भार प्रतिरोध आणि उच्च-परिशुद्धता विरोधी रोटेशन कार्यप्रदर्शन प्रदान करते. φ12mm ते φ100mm पर्यंत संपूर्ण बोअर रेंज कव्हर करून, मालिका दोन कोर बेअरिंग कॉन्फिगरेशन प्रदान करते: MGQM स्लाइड बेअरिंग आणि MGQL बॉल बेअरिंग. हे तंतोतंत पुशिंग, लिफ्टिंग, वर्कपीस स्टॉपिंग आणि पोझिशनिंग परिस्थितीसाठी मोठ्या प्रमाणावर लागू केले जाते ज्यासाठी कॉम्पॅक्ट इंस्टॉलेशन, कठोर मार्गदर्शक आणि शून्य-विक्षेपण ऑपरेशन आवश्यक आहे.
• अल्ट्रा-थिन इंटिग्रेटेड बॉडी: मार्गदर्शक रॉड्स आणि सिलेंडर बॉडी एकाग्रपणे तयार केली जातात, पारंपारिक मार्गदर्शक रॉड सिलेंडरच्या तुलनेत एकूण जाडी 50% कमी करतात. अत्यंत कॉम्पॅक्ट उपकरणे डिझाइन आणि जागा-मर्यादित प्रतिष्ठापन मांडणीसाठी ही सर्वोत्तम निवड आहे.
• दुहेरी-मार्गदर्शक उच्च कडकपणा संरचना: सममितीय ड्युअल गाईड रॉड सपोर्ट लॅटरल लोड रेझिस्टन्स मोठ्या प्रमाणात वाढवते, ज्याची साइड लोड क्षमता सामान्य स्टॉपर सिलिंडरपेक्षा दुप्पट असते. हे वाकणे आणि टॉर्शनला प्रभावीपणे प्रतिकार करते, विक्षिप्त भाराशी जुळवून घेते आणि कामकाजाच्या परिस्थितीवर परिणाम करते.
• वर्ग-अग्रगण्य विरोधी रोटेशन अचूकता: MGQL बॉल बेअरिंग प्रकार ±0.04°~±0.08° (मोठ्या बोअरसह उच्च अचूकता) ची अल्ट्रा-हाय नॉन-रोटेशन अचूकता प्राप्त करतो; MGQM स्लाइड बेअरिंग प्रकार ±0.05°~±0.10° ची स्थिर पोझिशनिंग अचूकता देते, विविध अचूक पोझिशनिंग मागणी पूर्ण करते.
• संपूर्ण परिस्थितीसाठी ड्युअल बेअरिंग कॉन्फिगरेशन: स्लाईड बेअरिंग (MGQM) कमी खर्चासह जड-भार, धूळयुक्त आणि कठोर वातावरणासाठी; अति-गुळगुळीत कमी-घर्षण हालचाली आणि उच्च-फ्रिक्वेंसी अचूक सायकलिंगसाठी बॉल बेअरिंग (MGQL).
• मानक प्रीमियम कॉन्फिगरेशन: चुंबकीय स्विच सुसंगततेसाठी अंगभूत चुंबकीय रिंग, स्थिर ऑपरेशनसाठी ड्युअल-एंड रबर बफर आणि स्वच्छ औद्योगिक वातावरणासाठी योग्य तेल-मुक्त देखभाल-मुक्त डिझाइन.
• पूर्ण मानक तपशील: पूर्ण बोर आकार φ12mm ते φ100mm, मानक स्ट्रोकसह 25mm ते 250mm पर्यंत, बहुतेक मध्यम आणि मोठ्या लोड ऑटोमेशन ड्रायव्हिंग परिस्थितींचा समावेश आहे.

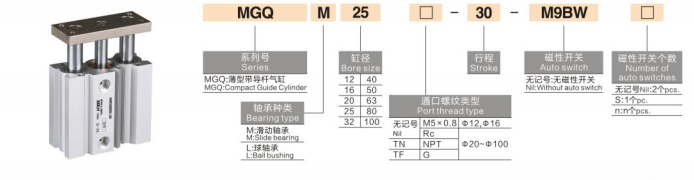

मॉडेल उदाहरण: MGQM32-50-M9BW-XB6
|
कोड विभाग |
तपशील अर्थ |
|
MGQ |
मालिका कोड: पातळ एकात्मिक मार्गदर्शक रॉड सिलेंडर |
|
M/L |
बेअरिंग प्रकार: M=कार्बन मिश्र धातु स्लाईड बेअरिंग; L=उच्च-परिशुद्धता बॉल बेअरिंग |
|
१२~१०० |
बोर आकार (मिमी): संपूर्ण श्रेणी φ12/16/20/25/32/40/50/63/80/100 |
|
२५~२५० |
मानक स्ट्रोक (मिमी): 25/50/75/100/125/150/175/200/250 |
|
M9BW / 2M9B |
पर्यायी चुंबकीय स्विच: ड्युअल-एंड पोझिशन शोधण्यासाठी सिंगल किंवा ड्युअल स्विच |
|
-XB6 |
उच्च-तापमान प्रतिकार पर्याय: कार्यरत तापमान -10℃~150℃ |
मानक ऑर्डर संदर्भ उदाहरणे
• MGQM25-30: 25mm बोर, 30mm स्ट्रोक, स्लाईड बेअरिंग मानक प्रकार
• MGQL40-75-2M9B: 40 मिमी बोर, 75 मिमी स्ट्रोक, दुहेरी चुंबकीय स्विचसह बॉल बेअरिंग प्रकार
• MGQM50-100-XB6: 50mm बोर, 100mm स्ट्रोक, उच्च-तापमान प्रतिरोधक स्लाइड बेअरिंग मॉडेल
(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, 0.5MPa रेट केलेले दाब)
1. सामान्य कामगिरी पॅरामीटर्स
• कार्यरत दबाव श्रेणी: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)
• सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त पारंपारिक वातावरण); -10℃~150℃ (XB6 उच्च-तापमान आवृत्ती)
• पिस्टन ऑपरेटिंग गती: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 मोठे बोर)
• बफर मोड: मानक ड्युअल-एंड रबर बफर; उच्च-प्रभाव कामाच्या परिस्थितीसाठी पर्यायी एअर कुशन बफर
• स्नेहन मोड: तेल-मुक्त देखभाल-मुक्त ऑपरेशन, स्वच्छ कार्यशाळांसाठी योग्य
2. सैद्धांतिक थ्रस्ट डेटा (@0.5MPa, एकक: N)
|
बोर आकार (मिमी) |
सैद्धांतिक जोर (N) |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. उत्पादन वजन डेटा (50 मिमी स्ट्रोक, युनिट: किलो)
|
बोर आकार (मिमी) |
MGQM वजन (किलो) |
MGQL वजन (किलो) |
|
12 |
0.18 |
0.20 |
|
16 |
0.28 |
0.30 |
|
20 |
0.42 |
0.45 |
|
25 |
0.65 |
0.70 |
|
32 |
1.05 |
1.10 |
|
40 |
1.60 |
1.70 |
|
50 |
2.45 |
2.55 |
|
63 |
3.70 |
3.85 |
|
80 |
6.30 |
6.50 |
|
100 |
9.80 |
10.10 |
|
तुलना आयटम |
MGQM (स्लाइड बेअरिंग) |
MGQL (बॉल बेअरिंग) |
|
बेअरिंग प्रकार |
कार्बन मिश्र धातु स्लाइड बुशिंग |
उच्च-परिशुद्धता रेखीय बॉल बुशिंग |
|
बाजूकडील लोड क्षमता |
उत्कृष्ट (सामान्य सिलिंडरपेक्षा 2 पट जास्त) |
मध्यम (सुरळीत ऑपरेशनला प्राधान्य देते) |
|
नॉन-रोटेशन अचूकता |
±0.05°~±0.10° |
±0.04°~±0.08° (उच्च सुस्पष्टता) |
|
गती वैशिष्ट्ये |
उत्कृष्ट पोशाख प्रतिरोध आणि ऑपरेशनल स्थिरता |
अल्ट्रा-लो घर्षण, अति-गुळगुळीत स्ट्रोक, स्थिर उच्च-फ्रिक्वेंसी सायकलिंग |
|
लागू परिस्थिती |
जास्त भार, धुळीचे वातावरण, विक्षिप्त भार, वर्कपीस थांबवणे आणि उचलणे |
|
|
खर्च पातळी |
आर्थिकदृष्ट्या |
प्रीमियम |
1. लवचिक मल्टी-माउंट डिझाइन
• थेट शरीर माउंटिंग: थेट फिक्सिंगसाठी वरच्या, खालच्या आणि बाजूच्या पृष्ठभागावर आरक्षित स्क्रू छिद्रे; φ32mm वरील मॉडेल्समध्ये सर्व दिशात्मक चुंबकीय स्विच स्थापनेसाठी 4-बाजूचे स्विच ग्रूव्ह आहेत, जलद असेंबली आणि देखभाल सक्षम करते.
• वैकल्पिक सहाय्यक माउंटिंग: फ्लँज (F) आणि फूट ब्रॅकेट (L) ॲक्सेसरीज उपलब्ध आहेत, जे क्षैतिज आणि उभ्या मल्टी-एंगल लेआउटला विविध उपकरणांच्या स्ट्रक्चरल डिझाइन्सशी जुळवून घेण्यास समर्थन देतात.
2. मुख्य औद्योगिक अनुप्रयोग
• कन्व्हेयर लाइन ऑटोमेशन: वर्कपीस थांबवणे, पॅलेटची स्थिती आणि सामग्री उचलणे; मजबूत प्रभाव प्रतिकार उच्च-गती संदेशवहन आणि मर्यादा दरम्यान वर्कपीस ऑफसेट प्रतिबंधित करते.
• 3C इलेक्ट्रॉनिक प्रिसिजन प्रोसेसिंग: पीसीबी पिन इजेक्शन, टर्मिनल क्रिमिंग पोझिशनिंग आणि लाइट वर्कपीस भाषांतर; उच्च अँटी-रोटेशन अचूकता शून्य-विक्षेपण अचूक असेंबली सुनिश्चित करते.
• पॅकेजिंग मशिनरी: मटेरियल बेफल ड्रायव्हिंग, सायलो गेट स्विचिंग आणि कमी अंतराचे मटेरियल पुशिंग; अल्ट्रा-थिन बॉडी कॉम्पॅक्ट पॅकेजिंग उपकरणाच्या लेआउटशी पूर्णपणे जुळवून घेते.
• सामान्य औद्योगिक ऑटोमेशन: जिग लिफ्टिंग, पार्ट इजेक्शन आणि विक्षिप्त लोड ड्रायव्हिंग; उपकरणांची रचना सुलभ करण्यासाठी आणि खर्च कमी करण्यासाठी पारंपारिक वेगळे सिलेंडर + मार्गदर्शक रॉड संयोजन बदलते.
|
तुलना आयटम |
MGQ (पातळ प्रकार) |
MGP (मानक प्रकार) |
MGG (हेवी-ड्युटी प्रकार) |
|
शरीराची जाडी |
अति-पातळ (50% जागा वाचवली) |
मानक जाडी |
जाड उच्च-कडक शरीर |
|
बेअरिंग प्रकार |
स्लाइड / बॉल दुहेरी पर्याय |
स्लाइड / बॉल दुहेरी पर्याय |
फक्त स्लाइड बेअरिंग |
|
नॉन-रोटेशन अचूकता |
±0.04° पर्यंत (सर्वोच्च सुस्पष्टता) |
±0.08°~±0.15° |
±0.10°~±0.20° |
|
बाजूकडील लोड क्षमता |
मजबूत |
मध्यम |
सर्वात मजबूत |
|
कोर लागू परिस्थिती |
जागा-मर्यादित लेआउट, उच्च-परिशुद्धता स्थिती |
पारंपारिक मांडणी, मध्यम भार सामान्य परिस्थिती |
जड भार, लांब स्ट्रोक, उच्च प्रभाव काम परिस्थिती |
१. बोर आकार निवड: वास्तविक भारावर आधारित आवश्यक थ्रस्टची गणना करा; सैद्धांतिक जोरासह बोर आकार निवडा ≥ वास्तविक भार × 1.5, ओव्हरलोड टाळण्यासाठी 50% सुरक्षितता मार्जिन राखून ठेवा.
2. बेअरिंग प्रकार निवड: जड-भार, धूळयुक्त आणि विलक्षण कार्य परिस्थितीसाठी MGQM स्लाइड बेअरिंग निवडा; उच्च-परिशुद्धता स्थिती आणि उच्च-फ्रिक्वेंसी चक्रीय गतीसाठी MGQL बॉल बेअरिंग निवडा.
3. कार्यात्मक कॉन्फिगरेशन निवड
￮ स्थिती शोधण्याची मागणी: M9B/M9BW चुंबकीय स्विचेस सुसज्ज करा (बोर ≥32mm साठी 4-बाजूचे इंस्टॉलेशन उपलब्ध)
￮ उच्च-तापमान वातावरण: -XB6 उच्च-तापमान प्रतिरोधक पर्याय निवडा (कमाल 150℃)
￮ उच्च-प्रभाव ऑपरेशन: पर्यायी एअर कुशन बफरवर अपग्रेड करा (रबर बफरसह मानक)
SOLH MGQ मालिका अल्ट्रा-थिन हाय-रिजिडीटी गाईड रॉड सिलिंडर स्पेस-सेव्हिंग डिझाइन, मजबूत अँटी-लॅटरल लोड क्षमता आणि अल्ट्रा-हाय अँटी-रोटेशन अचूकता एकत्रित करते, कॉम्पॅक्ट, अचूक आणि हेवी-ड्यूटी ऑटोमेशन आणि पशलिफ्टिंग स्टेशनसाठी स्वस्त-प्रभावी आणि उच्च-स्थिरता रेखीय ड्रायव्हिंग सोल्यूशन्स प्रदान करते.
