MGP मालिका पातळ संक्षिप्त मार्गदर्शक रॉड सिलेंडर | उच्च कठोर नॉन-रोटेशन वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन आणि संरचनात्मक वैशिष्ट्ये

     SOLH MGP मालिका एक उच्च-कडक पातळ-प्रकारचा ड्युअल गाईड रॉड सिलिंडर आहे जो सिलिंडर बॉडी, ड्युअल गाईड रॉड्स आणि अचूक बियरिंग्ज एकत्रित करतो. अंगभूत अँटी-टॉर्शन कार्यप्रदर्शन आणि मजबूत पार्श्व लोड प्रतिरोधक वैशिष्ट्यांसह, यास बाह्य मार्गदर्शक यंत्रणेची आवश्यकता नाही. सपाट अल्ट्रा-थिन बॉडी आणि हलक्या वजनाच्या डिझाइनसह (पारंपारिक सिलेंडरच्या तुलनेत वजन 17% ~ 24% कमी केले आहे), ते दाबणे, पोझिशनिंग, लिफ्टिंग आणि वर्कपीस हस्तांतरित करण्याच्या परिस्थितीसाठी कॉम्पॅक्ट ऑटोमेशन लेआउटमध्ये पूर्णपणे फिट आहे. तीन अदलाबदल करण्यायोग्य बेअरिंग प्रकार हेवी-ड्युटी, हाय-स्पीड आणि अल्ट्रा-प्रिसिजन कामाच्या परिस्थितीला कव्हर करतात, पूर्ण-दृश्य सार्वत्रिक रेखीय ड्रायव्हिंग सोल्यूशन्स साकारतात.

कोर स्ट्रक्चरल फायदे

• समाक्षीय दुहेरी मार्गदर्शक रॉड डिझाइन: पिस्टन आणि ड्युअल गाईड रॉड समकालिक ऑपरेशन सुनिश्चित करण्यासाठी एकात्मिक समाक्षीय मांडणीचा अवलंब करतात, हालचाली दरम्यान विक्षेपण आणि टॉर्शन प्रभावीपणे काढून टाकतात आणि एकंदर कडकपणा आणि स्थिरता मोठ्या प्रमाणात सुधारतात.

• पर्यायी मल्टी-टाइप बफरिंग: पारंपारिक स्थिर ऑपरेशनसाठी मानक ड्युअल-एंड रबर बफर; पर्यायी एअर कुशन बफर (AZ प्रकार, बोर ≥20mm साठी उपलब्ध) हाय-स्पीड आणि हेवी-लोड चक्रीय गती दरम्यान कठोर प्रभाव दूर करण्यासाठी.

• अति-पातळ हलके शरीर: ऑप्टिमाइझ केलेली सपाट पातळ रचना इंस्टॉलेशनची जागा वाचवते आणि एकंदर उपकरणाचे वजन कमी करते, उच्च समाकलित कॉम्पॅक्ट स्वयंचलित उपकरण डिझाइनसाठी योग्य.

• अंगभूत चुंबकीय चर: सरळ चुंबकीय स्विच इन्स्टॉलेशनसाठी अतिरिक्त ब्रॅकेटशिवाय आरक्षित मार्गदर्शक रॉड ग्रूव्ह, साधी आणि व्यवस्थित स्थिती सिग्नल फीडबॅक कॉन्फिगरेशन सक्षम करते.

तीन मुख्य उप-मालिका (बेअरिंग वर्गीकरण आणि मुख्य निवड आधार)

     MGP मालिका अंतर्गत बेअरिंग स्ट्रक्चर्सवर आधारित तीन उप-मॉडेलमध्ये विभागली गेली आहे, ज्यामध्ये कमी-घर्षण उच्च-गती, पोशाख-प्रतिरोधक हेवी-ड्युटी आणि शून्य-क्लिअरन्स अल्ट्रा-प्रिसिजन परिस्थिती समाविष्ट आहे, जे द्रुत मॉडेल निवडीसाठी मुख्य आधार आहे.

मॉडेल नामकरण नियम पूर्ण करा

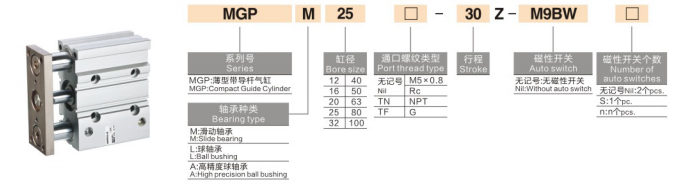

मॉडेल उदाहरण: MGPM20-50Z-M9B

1.कोड सेगमेंट व्याख्या

• मालिका कोड: MGP + बेअरिंग प्रत्यय (M/L/A), वेगवेगळ्या बेअरिंग कॉन्फिगरेशनसह पातळ-प्रकारच्या ड्युअल गाईड रॉड सिलेंडरचे प्रतिनिधित्व करतो

• बोर आकार: 12/16/20/25/32/40/50/63/80/100 (मिमी, पूर्ण औद्योगिक मानक तपशील)

• स्ट्रोक लांबी: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (मानक पूर्ण स्ट्रोक श्रेणी)

• बफर आणि चुंबकीय रिंग कॉन्फिगरेशन

￮ Z: मानक प्रकार, ड्युअल-एंड रबर बफर + अंगभूत चुंबकीय रिंग, चुंबकीय स्विच इंस्टॉलेशनशी सुसंगत

￮ AZ: एअर कुशन बफर प्रकार (फक्त बोअर ≥20 मिमीसाठी), हाय-स्पीड आणि हेवी-लोड ऑपरेशन दरम्यान प्रभावीपणे प्रभावाचा प्रतिकार करतो

￮ प्रत्यय नाही: चुंबकीय रिंगशिवाय, चुंबकीय स्विच स्थापित करणे शक्य नाही

• चुंबकीय स्विच: पर्यायी M9B, A93, D-M9N आणि इतर मॉडेल्स, ब्रॅकेट न लावता थेट मार्गदर्शक रॉड ग्रूव्हमध्ये स्थापित

2. ठराविक ऑर्डरची उदाहरणे

• MGPM20-50Z: 20 मिमी बोर, 50 मिमी स्ट्रोक, स्लाइडिंग बेअरिंग, चुंबकीय रिंगसह मानक रबर बफर

• एमजीपीएल25-100Z-A93: 25 मिमी बोर, 100 मिमी स्ट्रोक, बॉल बेअरिंग हाय-स्पीड प्रकार, A93 चुंबकीय स्विचसह

• MGPA32-75AZ: 32 मिमी बोर, 75 मिमी स्ट्रोक, उच्च-परिशुद्धता बेअरिंग, उच्च-परिशुद्धता अँटी-इम्पॅक्ट ऑपरेशनसाठी एअर कुशन बफर

सामान्य कोर तांत्रिक पॅरामीटर्स

(मानक चाचणी परिस्थिती: 20 ℃ सामान्य तापमान, रेट केलेले कामकाजाचा दाब)

• ऑपरेशन मोड: दुहेरी-अभिनय परस्पर गती

• कार्यरत दबाव श्रेणी: 0.12~1.0MPa; किमान प्रारंभिक दाब: 0.1MPa

• पुरावा दाब: 1.5MPa

• सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण आवश्यक)

• ऑपरेटिंग गती: 50~500mm/s (MGPL कमाल 500mm/s; MGPM/MGPA कमाल 400mm/s)

• बफर मोड: मानक ड्युअल-एंड रबर बफर; बोअर 20~100mm साठी एअर कुशन बफर पर्यायी

• नॉन-रोटेशन अचूकता: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01mm

पोर्ट आकार तपशील

• बोर 12/16 मिमी: M5×0.8

• बोर 20/25/32 मिमी: PT1/8

• बोर 40/50 मिमी: PT1/4

• बोर 63/80/100 मिमी: PT3/8

सैद्धांतिक जोर आणि तणाव डेटा (@0.5MPa, एकक: N)

एक-वाक्य द्रुत निवड मार्गदर्शक तत्त्वे

१. बेअरिंग मॉडेल निवड: जड-भार, पोशाख-प्रतिरोधक आणि धुळीच्या वातावरणासाठी MGPM निवडा; हाय-स्पीड, कमी-घर्षण आणि वारंवार सायकलिंगसाठी MGPL निवडा; अल्ट्रा-प्रिसिजन पोझिशनिंग आणि उच्च-पुनरावृत्ती अचूकता मागण्यांसाठी MGPA निवडा.

2. चुंबकीय रिंग कॉन्फिगरेशन: पोझिशन डिटेक्शन आणि सिग्नल फीडबॅक आवश्यक असलेल्या उपकरणांसाठी Z प्रत्यय निवडा; स्विच फंक्शनची आवश्यकता नसल्यास नॉन-झेड मूलभूत प्रकार निवडा.

3. बफर मोड निवड: हाय-स्पीड, लाँग-स्ट्रोक आणि मोठ्या-प्रभावी कामाच्या परिस्थितीसाठी AZ एअर कुशन बफरचा अवलंब करा; पारंपारिक सामान्य परिस्थितींसाठी मानक रबर बफर लागू आहे.

4. बोअर आणि स्ट्रोक मॅचिंग: वास्तविक भार आणि थ्रस्ट आवश्यकतांनुसार योग्य बोर आकार निवडा; बहुतेक औद्योगिक ऑटोमेशन मागण्या पूर्ण करण्यासाठी मानक स्ट्रोक श्रेणी 5~ 300mm आहे.

ठराविक अनुप्रयोग परिस्थिती

• इलेक्ट्रॉनिक ऑटोमेशन: पीसीबी बोर्ड पोझिशनिंग, कॉम्पोनंट प्रेसिंग, मायक्रो-मॉड्यूल लिफ्टिंग आणि इलेक्ट्रॉनिक पार्ट्सची अचूक असेंबली.

• अचूक ओळख उपकरणे: डिटेक्शन प्रोब लिफ्टिंग, वर्कपीस पोझिशनिंग आणि क्लॅम्पिंग, उच्च-परिशुद्धता फिटिंग आणि कॅलिब्रेशन.

• पॅकेजिंग आणि लॉजिस्टिक मशिनरी: वर्कपीस शॉर्ट-डिस्टन्स ट्रान्सफरिंग, मटेरियल जॅकिंग आणि पोझिशनिंग, स्थिर परस्पर फीडिंग क्रिया.

• सामान्य औद्योगिक ऑटोमेशन: कॉम्पॅक्ट इक्विपमेंट मर्यादित पोझिशनिंग, स्टॅम्पिंग ऑक्झिलरी प्रेसिंग, लो-स्पीड हेवी-ड्युटी चक्रीय ऑपरेशन धुळीच्या वर्कशॉपमध्ये.

एका वाक्याचा सारांश

     SOLH MGP मालिका पातळ कॉम्पॅक्ट गाईड रॉड सिलिंडर हेवी-ड्यूटी, हाय-स्पीड आणि अल्ट्रा-प्रिसिजन परिस्थिती कव्हर करण्यासाठी तीन बेअरिंग कॉन्फिगरेशन एकत्रित करते, ज्यामध्ये उच्च कडकपणा, मजबूत लॅटरल लोड रेझिस्टन्स आणि स्पेस-सेव्हिंग डिझाईन आहे, जे ऑटो-ड्युटी-इंडस्ट्रियल इंडस्ट्रियल-इंडस्ट्रियल इंडस्ट्रियल-लाइनर ड्रायव्हिंगसाठी सर्वात अष्टपैलू म्हणून काम करते.
