एमजीजे मालिका अल्ट्रा-कॉम्पॅक्ट मिनी मार्गदर्शक रॉड सिलेंडर | उच्च परिशुद्धता विरोधी रोटेशन प्रकार

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन

     SOLH MGJ मालिका एक अति-लहान, उच्च-सुस्पष्टता आणि हलके मार्गदर्शक रॉड सिलिंडर आहे जे विशेषतः मायक्रो ऑटोमेशन परिस्थितीसाठी डिझाइन केलेले आहे. अल्ट्रा-कॉम्पॅक्ट सूक्ष्म रचना, ±0.1° अचूक अँटी-रोटेशन कामगिरी, दुहेरी-दिशा माउंटिंग आणि सिंगल-साइड सेंट्रलाइज्ड पाइपिंग आणि वायरिंग डिझाइन वैशिष्ट्यीकृत, ही मालिका 5 मिमी ते 20 मिमी पर्यंतच्या अल्ट्रा-शॉर्ट स्ट्रोकसह फक्त φ6 आणि φ10 बोअर आकारांचा समावेश करते. हे सूक्ष्म-लोड, स्पेस-मर्यादित आणि इलेक्ट्रॉनिक उपकरणे, वैद्यकीय उपकरणे आणि अचूक यंत्रसामग्रीमधील उच्च-परिशुद्धता पोझिशनिंग ऍप्लिकेशन्ससाठी उत्तम प्रकारे तयार केलेले आहे, लघु स्वयंचलित प्रणालींसाठी मुख्य कार्यकारी घटक म्हणून काम करते.

कोर पोझिशनिंग आणि स्ट्रक्चरल वैशिष्ट्ये

1.अत्यंत सूक्ष्मीकरण आणि अल्ट्रा-कॉम्पॅक्ट आकार

• अल्ट्रा-स्मॉल स्पेसिफिकेशन कव्हरेज: 5/10/15mm (φ6) आणि 5/10/15/20mm (φ10) च्या जुळलेल्या शॉर्ट स्ट्रोकसह, φ6mm आणि φ10mm अल्ट्रा-स्मॉल बोर आकारात उपलब्ध, केवळ मायक्रो-स्ट्रोक ड्रायव्हिंग मागणीसाठी डिझाइन केलेले.

• सडपातळ आणि पातळ शरीर आकारमान: MGJ6 अल्ट्रा-कॉम्पॅक्ट मॉडेलमध्ये 23+ स्ट्रोक (लांबी) × 29 मिमी (रुंदी) × 14.5 मिमी (उंची) च्या अल्ट्रा-पातळ आणि अरुंद बॉडी आकाराचे वैशिष्ट्य आहे, कमीतकमी इंस्टॉलेशन जागा व्यापते आणि अत्यंत एकात्मिक कॉम्पॅक्ट उपकरण लेआउटशी जुळवून घेते.

2.उच्च-परिशुद्धता विरोधी रोटेशन कार्यप्रदर्शन

• अंगभूत ड्युअल गाईड रॉड्स आणि इंटिग्रेटेड गाईड फ्रेम स्ट्रक्चरने सुसज्ज, MGJ सिरीज उत्कृष्ट अँटी-डिफ्लेक्शन क्षमता प्राप्त करते. अल्ट्रा-लो रोटेशन सहिष्णुता पोहोचते±0.1°, मायक्रो-पार्ट क्लॅम्पिंग, असेंबली आणि बारीक ऍडजस्टमेंट दरम्यान स्थितीचे विचलन प्रभावीपणे टाळणे आणि सातत्यपूर्ण उच्च-परिशुद्धता स्थिती अचूकता सुनिश्चित करणे.

3.लवचिक माउंटिंग आणि केंद्रीकृतपाइपिंग डिझाइन

• दुहेरी-दिशा माउंटिंग सपोर्ट: तळाशी आणि मागील दोन्ही पृष्ठभाग स्थिर स्थापनेसाठी राखीव आहेत, मजबूत दृश्य अनुकूलतेसह अरुंद आणि मर्यादित जागांमध्ये मल्टी-एंगल लेआउटला समर्थन देतात.

• सिंगल-साइड सेंट्रलाइज्ड पाइपिंग आणि वायरिंग: एअर पाईप्स आणि चुंबकीय स्विच लाईन्स एकाच बाजूला एकसमानपणे मांडल्या जातात, दाट मल्टी-सिलेंडर व्यवस्थेदरम्यान व्यवस्थित आणि प्रमाणित वायरिंग लक्षात घेऊन, साइटवर स्थापना आणि नंतर देखभाल सुलभ करते.

• अल्ट्रा-शॉर्ट स्ट्रोकसाठी डबल स्विच इंस्टॉलेशन: 5 मिमी किमान स्ट्रोक देखील दोन चुंबकीय स्विचसह सुसज्ज असू शकतो, दोन्ही स्ट्रोकच्या टोकांना मृत कोनाशिवाय सर्वसमावेशक स्थिती ओळखणे.

4.हलके आणि टिकाऊ चक्रीय ऑपरेशन

• अल्ट्रा-लाइट शरीराचे वजन: अत्यंत कमी एकूण वजन — MGJ6-5 फक्त 27.3g आहे, आणि कमाल-विशेष MGJ10-20 फक्त 63.2g आहे, जे उपकरणाचा भार मोठ्या प्रमाणात कमी करते आणि हलक्या वजनाच्या मायक्रो ऑटोमेटेड मेकॅनिझमसाठी योग्य आहे.

• देखभाल-मुक्त आणि स्थिर ऑपरेशन: ड्युअल-एंड रबर बफरसह ऑइल-फ्री स्नेहन डिझाइनचा अवलंब करून, ते दीर्घकालीन उच्च-फ्रिक्वेंसी लाइट-लोड चक्रीय हालचालींना समर्थन देते, कमी आवाज, स्थिर ऑपरेशन आणि दीर्घ सेवा आयुष्य वैशिष्ट्यीकृत करते.

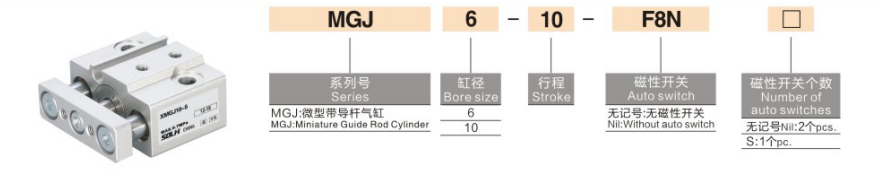

मॉडेल कोडिंग नियम पूर्ण करा

मॉडेल उदाहरणे: MGJ6-10-F8N | MGJ10-15S

मानक ऑर्डर संदर्भ उदाहरणे

• एमजीजे6-5: φ6 बोर, 5mm स्ट्रोक, चुंबकीय स्विचशिवाय मानक प्रकार

• एमजीजे10-15-2S: φ10 बोर, 15mm स्ट्रोक, ड्युअल-एंड पोझिशन डिटेक्शनसाठी 2 चुंबकीय स्विचसह सुसज्ज

• एमजीजे6-10-F8N: φ6 बोर, 10mm स्ट्रोक, D-F8N चुंबकीय स्विचशी जुळलेला

मुख्य तांत्रिक तपशील (20℃, 0.5MPa मानक स्थिती)

1. मूलभूत सामान्य तपशील

• ऑपरेशन मोड: दुहेरी-अभिनय परस्पर गती

• कार्यरत दबाव श्रेणी: 0.15~0.7MPa; प्रूफ प्रेशर: 1.05MPa

• सभोवतालचे तापमान: -10℃~60℃ (बर्फमुक्त कामाचे वातावरण)

• पिस्टन ऑपरेटिंग गती: ५०~५०० मिमी/से

• बफर मोड: स्थिर प्रभाव शोषणासाठी ड्युअल-एंड रबर बफर

• स्नेहन मोड: तेल-मुक्त देखभाल-मुक्त ऑपरेशन

2.सैद्धांतिक आउटपुट थ्रस्ट (@0.5MPa)

3.उत्पादन वजन तपशील (g)

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

• इलेक्ट्रॉनिक अचूक उपकरणे: मोबाईल फोन आणि कॅमेरा घटकांचे मायक्रो क्लॅम्पिंग, लहान पीसीबी बोर्ड पुशिंग, टर्मिनल क्रिमिंग पोझिशनिंग आणि मायक्रो-मॉड्यूल अचूक असेंबली.

• वैद्यकीय उपकरणे: सूक्ष्म व्हॉल्व्ह स्विचिंग, सॅम्पलिंग सुई उचलणे आणि कमी करणे आणि कमीतकमी हल्ल्याच्या वैद्यकीय उपकरणांचे अचूक ड्रायव्हिंग, वैद्यकीय दर्जाच्या स्वच्छ आणि स्थिर ऑपरेशन आवश्यकता पूर्ण करणे.

• प्रिसिजन मशिनरी आणि ऑप्टिक्स: मायक्रो-पार्ट्स असेंब्ली पोझिशनिंग, ऑप्टिकल लेन्स फाइन ऍडजस्टमेंट, डिटेक्शन प्रोब मायक्रो-डिस्प्लेसमेंट कॅलिब्रेशन आणि उच्च-परिशुद्धता मायक्रो-ॲडजस्टमेंट यंत्रणा.

• सेमीकंडक्टर उद्योग: धूळ-मुक्त स्वच्छ अर्धसंवाहक कार्यशाळेत लहान वेफर्स, सूक्ष्म जिग लिफ्टिंग आणि पोझिशनिंग आणि लाइट-लोड कार्यकारी क्रिया यांचे सूक्ष्म भाषांतर.

एमजीजे मालिका वि MGP मालिका कोर तुलना (मिनी वि मानक)

द्रुत निवड मार्गदर्शक

१. बोर आकार निवड: वर्किंग लोडसाठी φ6mm निवडा ≤10N; कार्यरत लोड ≤30N साठी φ10mm निवडा, स्थिर ऑपरेशनसाठी सुरक्षा घटक ≥2 शी जुळवा.

2. स्ट्रोक तपशील निवड: वास्तविक सूक्ष्म-विस्थापन ड्रायव्हिंग आवश्यकतांनुसार 5/10/15/20 मिमी अल्ट्रा-शॉर्ट स्ट्रोक निवडा.

3. चुंबकीय स्विच कॉन्फिगरेशन: ड्युअल-एंड स्थिती शोधण्यासाठी 2S निवडा; सिंगल-एंड सिग्नल फीडबॅकसाठी सिंगल एस निवडा; स्विच-फ्री बेसिक मॉडेलसाठी मार्किंग नाही.

एका वाक्याचा सारांश

     SOLH MGJ मालिका अल्ट्रा-कॉम्पॅक्ट मिनी गाईड रॉड सिलिंडरमध्ये सूक्ष्म आकार, ±0.1° उच्च रोटेशन अचूकता, हलके तेल-मुक्त ऑपरेशन आणि लवचिक माउंटिंग वैशिष्ट्ये आहेत, जागा-मर्यादित लघु ऑटोमेशन, वैद्यकीय आणि इलेक्ट्रॉनिक उपकरणांसाठी इष्टतम उच्च-परिशुद्धता मायक्रो न्यूमॅटिक ॲक्ट्युएटर आहे.
