ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

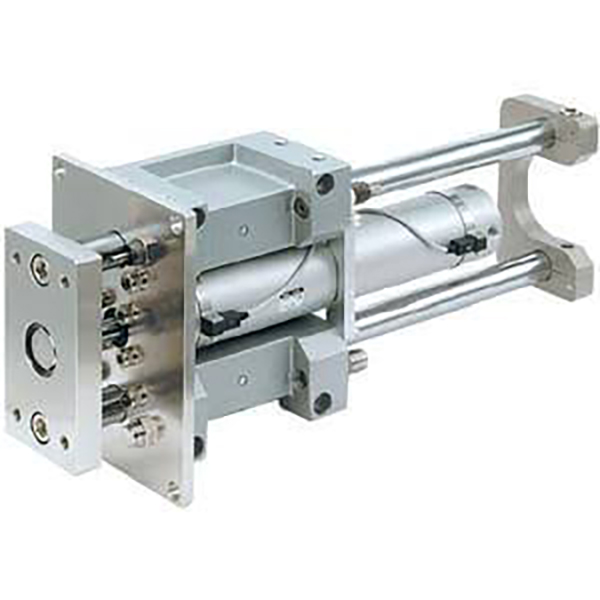

SOLH MGG मालिका एक व्यावसायिक हेवी-ड्युटी लाँग-स्ट्रोक मार्गदर्शक रॉड सिलेंडर आहे ज्यामध्ये एक गोल सिलेंडर ट्यूब + बाह्य ड्युअल मार्गदर्शक रॉड रचना आहे. अति-उच्च कडकपणा, अत्यंत पार्श्व भार प्रतिरोध, स्थिर दीर्घ-प्रवास ऑपरेशन आणि उच्च-सुस्पष्टता विरोधी रोटेशन कार्यप्रदर्शनासाठी अभियंता, ही मालिका φ20mm ते φ100mm बोर आकारांचा समावेश करते, दोन कॉन्फिगर करण्यायोग्य मॉडेल ऑफर करते: MGGM कार्बन अलॉय स्लाईड बेअरिंग प्रकार आणि bearciGL प्रकार हाय-एमजीआरसीओएल. हे विशेषत: लाँग-स्ट्रोक, हेवी-लोड, उच्च-प्रभाव आणि विलक्षण कार्य परिस्थितीसाठी डिझाइन केलेले आहे, स्वयंचलित लिफ्टिंग, भाषांतर, थांबणे आणि पुशिंग स्टेशनमध्ये मोठ्या प्रमाणावर लागू केले जाते.
• अति-उच्च कडकपणा हेवी-ड्यूटी संरचना: जाड गोल सिलेंडर ट्यूब आणि रुंद स्पॅन डिझाइनसह मोठ्या-व्यासाच्या बाह्य दुहेरी मार्गदर्शक रॉड्सचा अवलंब करून, MGG मालिका वाकणे, टॉर्शन आणि पार्श्व शक्तीसाठी उद्योग-अग्रणी प्रतिकार प्रदान करते. त्याची साइड लोड क्षमता सामान्य सिलिंडरच्या 3 पटीने जास्त पोहोचते, ज्यामुळे लांब स्ट्रोकमध्ये शून्य सॅगिंग आणि जड भारांमध्ये शून्य ऑफसेट सुनिश्चित होते.
• उद्योग-अग्रणी दीर्घ-स्ट्रोक कामगिरी: पूर्ण मालिका 1300mm च्या कमाल मानक स्ट्रोकला समर्थन देते, MGP आणि MGQ मालिकेतील स्ट्रोक मर्यादेपेक्षा जास्त आहे. हे लांब-अंतराचे साहित्य पोहोचवणे, उच्च-प्रवास प्लॅटफॉर्म उचलणे आणि विस्तारित रेखीय ड्रायव्हिंग परिस्थितीशी उत्तम प्रकारे जुळवून घेते.
• संपूर्ण परिस्थितीसाठी ड्युअल बेअरिंग कॉन्फिगरेशन
￮ एमजीजीM (स्लाइड बेअरिंग): कार्बन मिश्रधातू स्लाइडिंग बुशिंगसह सुसज्ज, यात उत्कृष्ट पार्श्व भार प्रतिरोध, प्रभाव प्रतिरोध आणि पोशाख प्रतिरोध आहे, जड-भार, धूळयुक्त आणि उच्च-प्रभाव असलेल्या कठोर कामकाजाच्या परिस्थितीसाठी प्रथम पसंती म्हणून काम करते.
￮ एमजीजीL (बॉल बेअरिंग): उच्च-परिशुद्धता रेखीय बॉल बेअरिंगचा अवलंब केल्याने, ते अल्ट्रा-लो घर्षण, अल्ट्रा-स्मूथ स्ट्रोक हालचाल आणि स्थिर उच्च-फ्रिक्वेंसी सायकलिंग प्राप्त करते, अचूक लाँग-स्ट्रोक पोझिशनिंग आणि हाय-स्पीड रेसिप्रोकेटिंग मोशनसाठी आदर्श आहे.
• मानक बिल्ट-इन हायड्रोलिक बफर: पारंपारिक रबर बफर सिलिंडरपेक्षा वेगळे, MGG मालिका मानक कॉन्फिगरेशन म्हणून ड्युअल-एंड बिल्ट-इन हायड्रॉलिक बफरसह सुसज्ज आहे. हे दीर्घ-स्ट्रोक आणि हाय-स्पीड हालचालींद्वारे निर्माण होणारी प्रचंड प्रभाव ऊर्जा कार्यक्षमतेने शोषून घेते, टक्कर आवाज काढून टाकते आणि उपकरणे आणि वर्कपीसचे नुकसान होण्यापासून संरक्षण करते.
• अल्ट्रा-हाय अँटी-रोटेशन प्रेसिजन: ±0.02°~±0.07° ची अपवादात्मक अँटी-रोटेशन अचूकता प्राप्त करते, मोठ्या बोर आकाराने उच्च अचूकता प्रदान करते. φ100mm मॉडेल ±0.02° च्या सर्वोच्च अचूकतेपर्यंत पोहोचते, अत्यंत स्थिर आणि विश्वासार्ह पुनरावृत्ती स्थितीची हमी देते.
• मॉड्यूलर कमी देखभाल डिझाइन: सिलेंडर बॉडी आणि गाईड फ्रेम स्वतंत्र मॉड्यूलर स्ट्रक्चरचा अवलंब करते, ज्यामुळे सिलेंडर ट्यूब आणि पिस्टन घटक वेगळे बदलता येतात, ज्यामुळे नंतरच्या देखभालीचा खर्च मोठ्या प्रमाणात कमी होतो. मल्टी-डायरेक्शनल मॅग्नेटिक स्विच ग्रूव्ह लवचिक पोझिशन डिटेक्शन इन्स्टॉलेशनला समर्थन देतात.

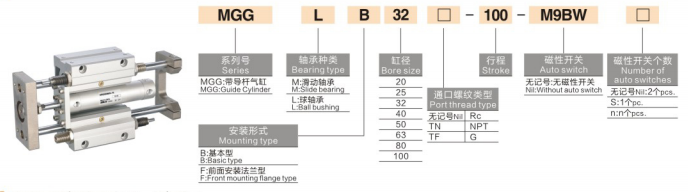

मॉडेल उदाहरणे: MGGM32-200-M9BW | MGGL50-500J-50S-XB6
|
कोड विभाग |
तपशील अर्थ |
|
एमजीजी |
मालिका कोड: हेवी-ड्यूटी बाह्य मार्गदर्शक रॉड सिलेंडर |
|
M/L |
बेअरिंग प्रकार: M=MGGM कार्बन स्लाइड बेअरिंग; L=MGGL अचूक बॉल बेअरिंग |
|
बी / एफ |
माउंटिंग प्रकार: बी = मूलभूत प्रकार; F=फ्लँज माउंटिंग प्रकार |
|
२०~१०० |
बोर आकार (मिमी): φ20/25/32/40/50/63/80/100 |
|
२५~१३०० |
मानक लांब स्ट्रोक (मिमी): पूर्ण श्रेणी 25 मिमी ते 1300 मिमी |
|
J |
समायोज्य स्ट्रोक प्रकार (0 ~ 50 मिमी स्ट्रोक समायोजन श्रेणी) |
|
M9BW |
पोझिशन सेन्सिंगसाठी पर्यायी सिंगल/ड्युअल मॅग्नेटिक स्विच |
|
S |
अंगभूत चुंबकीय रिंग (मानक कॉन्फिगरेशन) |
|
-XB6 |
उच्च-तापमान प्रतिरोधक पर्याय: कार्यरत तापमान -10℃~150℃ |
मानक ऑर्डर संदर्भ उदाहरणे
• एमजीजीM40-300S: 40mm बोर, 300mm लांब स्ट्रोक, अंगभूत चुंबकासह स्लाइड बेअरिंग प्रकार
• एमजीजीL25-200J-30S: 25mm बोर, 200mm मानक स्ट्रोक, 30mm समायोज्य स्ट्रोक, अचूक बॉल बेअरिंग प्रकार
• एमजीजीM63-400F-XB6: 63mm बोर, 400mm स्ट्रोक, फ्लँज माउंटिंग, उच्च-तापमान प्रतिरोधक हेवी-ड्युटी सिलेंडर
(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, 0.5MPa रेट केलेले दाब)
1. सामान्य कामगिरी पॅरामीटर्स
• कार्यरत दबाव श्रेणी: 0.1~1.0MPa; पुरावा दाब: 1.5MPa
• सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त पारंपारिक वातावरण); -10℃~150℃ (-XB6 उच्च-तापमान आवृत्ती)
• पिस्टन ऑपरेटिंग गती: 50~1000mm/s, लाँग-स्ट्रोक हाय-स्पीड ऑपरेशनसाठी खास ऑप्टिमाइझ केलेले
• बफर मोड: शक्तिशाली प्रभाव ऊर्जा शोषणासह मानक ड्युअल-एंड हायड्रॉलिक बफर
• स्नेहन मोड: तेल-मुक्त देखभाल-मुक्त ऑपरेशन, विविध औद्योगिक वातावरणासाठी योग्य
2. सैद्धांतिक थ्रस्ट डेटा (@0.5MPa, एकक: N)
|
बोर आकार (मिमी) |
सैद्धांतिक जोर (N) |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. उत्पादन वजन डेटा (100 मिमी स्ट्रोक, युनिट: किलो)
|
बोर आकार (मिमी) |
एमजीजीM वजन (किलो) |
एमजीजीL वजन (किलो) |
|
20 |
0.95 |
1.00 |
|
25 |
1.45 |
1.50 |
|
32 |
2.10 |
2.20 |
|
40 |
3.20 |
3.30 |
|
50 |
4.80 |
4.95 |
|
63 |
7.10 |
7.30 |
|
80 |
11.80 |
12.10 |
|
100 |
18.50 |
18.90 |
|
तुलना आयटम |
एमजीजीM (स्लाइड बेअरिंग) |
एमजीजीL (बॉल बेअरिंग) |
|
बेअरिंग प्रकार |
कार्बन मिश्र धातु स्लाइडिंग बेअरिंग |
उच्च-परिशुद्धता बॉल बेअरिंग |
|
बाजूकडील लोड क्षमता |
अत्यंत (सामान्य सिलेंडरच्या 3 पट) |
मजबूत (गुळगुळीत गतीला प्राधान्य देते) |
|
नॉन-रोटेशन अचूकता |
±0.03°~±0.07° |
±0.02°~±0.05° (उच्च सुस्पष्टता) |
|
गती वैशिष्ट्ये |
सुपर पोशाख-प्रतिरोधक, प्रभाव-प्रतिरोधक, दीर्घ सेवा जीवन |
अल्ट्रा-लो घर्षण, गुळगुळीत स्ट्रोक, स्थिर उच्च-वारंवारता ऑपरेशन |
|
लागू परिस्थिती |
जास्त भार, लांब स्ट्रोक, धुळीचे वातावरण, उच्च-प्रभाव कामाची परिस्थिती |
प्रिसिजन लाँग-स्ट्रोक पोझिशनिंग, हाय-स्पीड सायकलिंग, कमी घर्षण आवश्यक स्टेशन |
|
खर्च पातळी |
आर्थिकदृष्ट्या |
प्रीमियम |
1. ड्युअल माउंटिंग पर्याय
• मूळ प्रकार (B): थेट फिक्सिंगसाठी तळाशी आणि बाजूच्या पृष्ठभागावर पूर्व-आरक्षित स्क्रू छिद्रे. साधी असेंब्ली आणि डिससेम्बली वैशिष्ट्ये, पारंपारिक क्षैतिज आणि उभ्या उपकरणे लेआउटसाठी योग्य.
• फ्लँज प्रकार (F): फ्रंट फ्लँज माउंटिंग स्ट्रक्चर, विशेषतः उभ्या खाली ढकलण्यासाठी, खेचण्यासाठी आणि निलंबित लोड कामाच्या परिस्थितीसाठी डिझाइन केलेले, स्थिर लोड बेअरिंग सुनिश्चित करते.
2. मुख्य औद्योगिक अनुप्रयोग
• लाँग-स्ट्रोक लिफ्टिंग प्लॅटफॉर्म: इक्विपमेंट लिफ्टिंग आणि वर्कबेंच व्हर्टिकल ड्रायव्हिंग, जास्तीत जास्त 1300mm अल्ट्रा-लाँग स्ट्रोकला सपोर्ट करणे, पूर्ण-स्ट्रोक हेवी लोड अंतर्गत शून्य-सॅग स्थिरता राखणे.
• हेवी-ड्यूटी कन्व्हेयर भाषांतर: वर्कपीस भाषांतर, पॅलेट हस्तांतरण आणि लांब-अंतराची सामग्री पुशिंग; उत्कृष्ट अँटी-सेन्ट्रिक आणि अँटी-ऑफसेट कामगिरी सातत्यपूर्ण ऑपरेशन अचूकता सुनिश्चित करते.
• हाय-इम्पॅक्ट स्टॉपिंग स्टेशन: उत्पादन लाइन वर्कपीस थांबवणे, स्थिती आणि प्रभाव मर्यादित करणे; मानक हायड्रॉलिक बफर उपकरणांचे संरक्षण करण्यासाठी तात्काळ प्रभाव गतिज ऊर्जा पूर्णपणे शोषून घेते.
• जनरल ऑटोमेशन हेवी-ड्यूटी ड्रायव्हिंग: जिग लिफ्टिंग, हेवी पार्ट इजेक्शन आणि विक्षिप्त लोड ड्रायव्हिंग; यांत्रिक संरचना सुलभ करण्यासाठी आणि सिस्टम स्थिरता सुधारण्यासाठी पारंपारिक स्प्लिट सिलेंडर + हेवी गाइड पोस्ट कॉम्बिनेशन बदलते.
|
तुलना आयटम |
एमजीजी (हेवी-ड्यूटी लाँग स्ट्रोक) |
MGP (मानक प्रकार) |
MGQ (पातळ कॉम्पॅक्ट प्रकार) |
|
स्ट्रोक श्रेणी |
२५~१३००mm (कमाल सर्वात लांब) |
25 ~ 500 मिमी |
25~250mm (सर्वात लहान) |
|
स्ट्रक्चर डिझाइन |
गोल ट्यूब + बाह्य दुहेरी मार्गदर्शक रॉड |
चौरस पातळ शरीर + अंतर्गत दुहेरी मार्गदर्शक रॉड |
अति-पातळ चौरस शरीर + अंतर्गत दुहेरी मार्गदर्शक रॉड |
|
बाजूकडील लोड क्षमता |
सर्वात मजबूत (3× सामान्य सिलेंडर) |
मध्यम (2× सामान्य सिलेंडर) |
मजबूत (2×+ सामान्य सिलेंडर) |
|
बफर प्रकार |
मानक हायड्रॉलिक बफर |
रबर बफर (पर्यायी एअर बफर) |
रबर बफर (पर्यायी एअर बफर) |
|
नॉन-रोटेशन अचूकता |
±0.02° पर्यंत (सर्वोच्च सुस्पष्टता) |
±0.08°~±0.15° |
±0.04°~±0.10° |
|
मुख्य अनुप्रयोग परिस्थिती |
लांब स्ट्रोक, भारी भार, उच्च प्रभाव |
मानक मांडणी, मध्यम भार |
जागा मर्यादित, उच्च-परिशुद्धता स्थिती |
१. बोर आकार निवड: प्रत्यक्ष कामाच्या भारानुसार बोअरचा आकार निवडा. सैद्धांतिक जोर ठेवा ≥ वास्तविक भार × 1.5; रॉड सॅगिंग आणि स्थिती विचलन टाळण्यासाठी दीर्घ-स्ट्रोक कामाच्या परिस्थितीसाठी 80% सुरक्षितता मार्जिन राखून ठेवा.
2. बेअरिंग प्रकार निवड: भारी-भार, धूळयुक्त आणि उच्च-प्रभाव परिस्थितींसाठी MGGM स्लाइड बेअरिंग निवडा; अचूक लाँग-स्ट्रोक पोझिशनिंग आणि उच्च-फ्रिक्वेंसी चक्रीय गतीसाठी MGGL बॉल बेअरिंग निवडा.
3. कार्यात्मक कॉन्फिगरेशन निवड
￮ अल्ट्रा-लाँग स्ट्रोकची मागणी: MGG मालिकेला प्राधान्य द्या (कमाल 1300mm स्ट्रोक, MGP/MGQ क्षमतेच्या पलीकडे)
￮ स्थिती शोधण्याची मागणी: एस मॅग्नेट कॉन्फिगरेशन + बहु-दिशात्मक चुंबकीय स्विचेस सुसज्ज करा
￮ उच्च-तापमान वातावरण: -XB6 उच्च-तापमान प्रतिरोधक पर्याय निवडा (-10℃~150℃)
SOLH MGG मालिका हेवी-ड्युटी लाँग-स्ट्रोक मार्गदर्शक रॉड सिलिंडरमध्ये कमाल कडकपणा, अत्यंत प्रभावाचा प्रतिकार आणि उद्योग-अग्रणी 1300mm लाँग-स्ट्रोक स्थिरता, मानक हायड्रॉलिक बफर आणि अल्ट्रा-हाय अँटी-रोटेशन अचूकतेने सुसज्ज, हेवी-लोड, लाँग-ट्रॅव्हिंग ऑटोमॅटिक स्टेशनसाठी इष्टतम उपाय बनले आहे.
