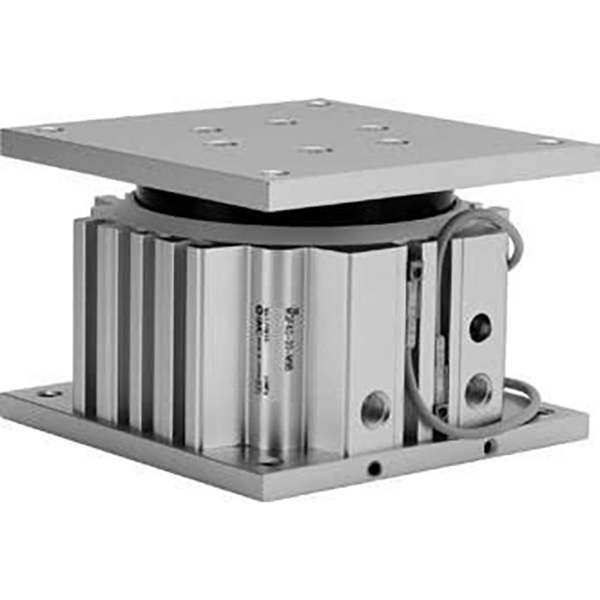

एमजीएफ मालिका मार्गदर्शक टेबल सिलेंडर | लो-प्रोफाइल उच्च अँटी-डिफ्लेक्शन वायवीय सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

उत्पादन विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH MGF मालिका ही एक लो-प्रोफाइल मार्गदर्शक टेबल सिलेंडर आहे ज्यामध्ये मोठ्या संकेंद्रित मार्गदर्शक स्लीव्ह रचना आणि 360° एकसमान अँटी-डिफ्लेक्शन लोड क्षमता आहे. φ40mm, φ63mm आणि φ100mm बोर आकार 30mm ते 100mm या मानक शॉर्ट स्ट्रोकसह झाकून, हा सिलेंडर अल्ट्रा-पातळ कमी-उंची डिझाइनचा अवलंब करतो आणि वरच्या आणि खालच्या दुहेरी-दिशा माउंटिंगला समर्थन देतो. हे उत्कृष्ट अँटी-विकेंद्रित भार कार्यप्रदर्शन आणि उच्च-परिशुद्धता विरोधी रोटेशन क्षमता प्रदान करते, शॉर्ट-स्ट्रोक हेवी-लोड कामाच्या परिस्थितीसाठी योग्य आहे जसे की वर्कपीस लिफ्टिंग, अचूक पोझिशनिंग, स्टेशन टर्निंग आणि हेवी-ड्यूटी पुशिंग, कॉम्पॅक्ट ऑटोमेटेड उपकरणांसाठी पसंतीचे वायवीय समाधान म्हणून काम करते.

मुख्य स्ट्रक्चरल फायदे

• अल्ट्रा-लो प्रोफाइल आणि किमान उंची: एकंदर इंस्टॉलेशनची उंची MGQ मालिकेपेक्षा 15-20% कमी आहे, अत्यंत कॉम्पॅक्ट उपकरण लेआउटमध्ये बसण्यासाठी अल्ट्रा-थिन बॉडी जाणवते. पारंपारिक ड्युअल गाईड रॉड स्ट्रक्चरला मोठ्या-व्यासाच्या एकाग्र मार्गदर्शक स्लीव्हने बदलल्याने एकूण वजन अंदाजे 15% कमी होते आणि दिशात्मक संवेदनशीलतेशिवाय सातत्यपूर्ण 360° सर्वदिशा विरोधी विक्षेपण कार्यप्रदर्शन मिळते.

• शक्तिशाली विरोधी विक्षिप्त भार आणि उच्च कडकपणा: इंटिग्रेटेड लार्ज गाइड स्लीव्ह आणि अंगभूत अँटी-रोटेशन पिन स्ट्रक्चर सिलेंडरला अल्ट्रा-लार्ज स्वीकार्य टॉर्क देते, φ100mm मॉडेलसाठी 409N·m पर्यंत पोहोचते. हे कोणत्याही 360° दिशेतून विक्षेपण किंवा जॅमिंगशिवाय स्थिरपणे विलक्षण भार सहन करते. उच्च-परिशुद्धता विरोधी रोटेशन अचूकता स्थिर पुनरावृत्ती स्थिती सुनिश्चित करते: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).

• लवचिक माउंटिंग आणि पाइपिंग लेआउट: नाविन्यपूर्ण शीर्ष आणि खालच्या द्वि-दिशात्मक माउंटिंग डिझाइनचा अवलंब करते, आडव्या उचलणे, उभ्या दाबणे आणि बहु-दिशात्मक कार्य परिस्थितीशी जुळवून घेण्यासाठी वरच्या आणि खालच्या दोन्ही पृष्ठभागांवर निश्चित स्थापना सक्षम करते. चार बाजूंच्या टी-स्लॉट डिझाइनसह सुसज्ज (पाइपिंग पृष्ठभाग वगळून तीन उपलब्ध बाजू), लवचिक मल्टी-पोझिशन स्ट्रोक शोधण्यासाठी चार बाजूंनी चुंबकीय स्विच स्थापित केले जाऊ शकतात.

• टिकाऊ आणि कमी देखभाल डिझाइन: ड्युअल-एंड रबर बफरसह डबल-ॲक्टिंग रेसिप्रोकेटिंग स्ट्रक्चर प्रभावीपणे हालचाली प्रभाव आणि ऑपरेटिंग आवाज कमी करते, सिलेंडर आणि परिधीय उपकरणांचे सेवा आयुष्य वाढवते. तेल-मुक्त देखभाल-मुक्त डिझाइन स्वच्छ वातावरणात ऑपरेशनला समर्थन देते आणि दैनंदिन देखभाल खर्च मोठ्या प्रमाणात कमी करते.

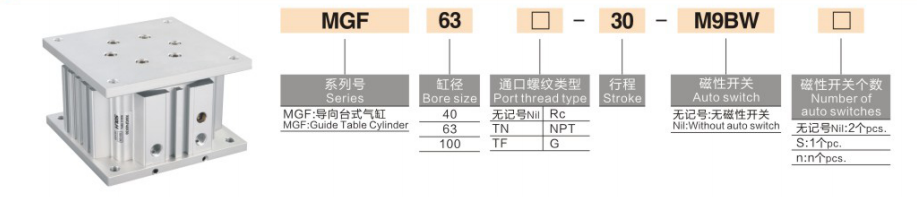

मॉडेल नामकरण नियम पूर्ण करा

मॉडेल उदाहरणे: MGF63-50-M9BW | 10-MGF40-30-Y59B

मानक ऑर्डर संदर्भ उदाहरणे

• एमजीएफ40-30: 40mm बोर, 30mm स्ट्रोक, चुंबकीय स्विचशिवाय मानक प्रकार

• एमजीएफ63-75-2S: 63 मिमी बोर, 75 मिमी स्ट्रोक, दुहेरी-स्थिती शोधण्यासाठी दुहेरी चुंबकीय स्विच

• 10-MGF100-100-Y59B: 100mm बोर, 100mm स्ट्रोक, Y59B चुंबकीय स्विचसह कमी-धूळ मालिका स्वच्छ

मानक कोर तांत्रिक मापदंड

(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, 0.5MPa रेट केलेले दाब)

1. सामान्य कार्यप्रदर्शन तपशील

• ऑपरेशन मोड: दुहेरी-अभिनय परस्पर गती

• कार्यरत दबाव श्रेणी: 0.1~1.0MPa; पुरावा दाब: 1.5MPa

• सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)

• पिस्टन ऑपरेटिंग गती: ५०~५०० मिमी/से

• बफर मोड: प्रभाव कमी करण्यासाठी आणि आवाज निर्मूलनासाठी ड्युअल-एंड रबर बफर

• स्नेहन मोड: तेल-मुक्त देखभाल-मुक्त ऑपरेशन, स्वच्छ कार्यशाळेशी सुसंगत

2. सैद्धांतिक थ्रस्ट डेटा (एकक: N)

3. परवानगीयोग्य टॉर्क डेटा (100mm/s, युनिट: N·m)

4. उत्पादन वजन डेटा (50 मिमी स्ट्रोक, युनिट: किलो)

ठराविक अनुप्रयोग परिस्थिती

• लिफ्टिंग आणि पोझिशनिंग स्टेशन्स: उत्पादन लाइन वर्कपीस जॅकिंग, पॅलेट पोझिशनिंग आणि जिग इजेक्शनसाठी आदर्श. उच्च-कठोरता मार्गदर्शक संरचना स्थिती विचलनाशिवाय शॉर्ट-स्ट्रोक हेवी-लोड परिस्थितीत स्थिर ऑपरेशन सुनिश्चित करते.

• स्टेशन टर्निंग आणि डायरेक्शन स्विचिंग: इंडेक्स प्लेट रोटेशन, 90° वर्कपीस फ्लिपिंग आणि ऑटोमेटेड डायरेक्शन स्विचिंग प्रक्रियेसाठी योग्य. अल्ट्रा-हाय अँटी-रोटेशन अचूकता सातत्यपूर्ण मशीनिंग आणि असेंबली अचूकतेची हमी देते.

• हेवी-ड्यूटी शॉर्ट-डिस्टन्स भाषांतर: शॉर्ट-स्ट्रोक हेवी-लोड पुशिंग/पुलिंग आणि 360° अनियंत्रित दिशा विक्षिप्त लोड ड्रायव्हिंगसाठी योग्य. एकसमान सर्वदिशा विरोधी विक्षेपण क्षमता पारंपारिक ड्युअल-गाइड-रॉड सिलिंडरची दिशात्मक मर्यादा सोडवते.

• उच्च-स्वच्छता स्वयंचलित उपकरणे: तेल-मुक्त आणि कमी-धूळ डिझाइन सेमीकंडक्टर, 3C इलेक्ट्रॉनिक्स आणि वैद्यकीय उपकरणांच्या कठोर कामकाजाच्या वातावरणाशी जुळवून घेते, कमी देखभाल आवश्यकतांसह स्वच्छ कार्यशाळा उत्पादन मानकांची पूर्तता करते.

एमजीएफ वि MGQ कोर फरक तुलना

तीन-चरण द्रुत निवड मार्गदर्शक

१. बोर आकार निवड: प्रत्यक्ष कामाच्या भारावर आधारित योग्य बोअर निवडा. सैद्धांतिक जोर ≥ वास्तविक भार × 1.5 याची खात्री करा. स्थिरता आणि अँटी-डिफ्लेक्शन कार्यप्रदर्शन वाढविण्यासाठी विक्षिप्त लोड कामाच्या परिस्थितीसाठी मोठ्या बोर आकारांना प्राधान्य द्या.

2. स्ट्रोक निवड: मानक स्ट्रोक पर्याय 30mm, 50mm, 75mm आणि 100mm आहेत. सर्व शॉर्ट-स्ट्रोक ऍप्लिकेशन्ससाठी (≤100mm) कमी प्रोफाइल आणि उच्च विक्षिप्त क्षमता आवश्यक असलेल्या MGF मालिकेला प्राधान्य द्या.

3. कॉन्फिगरेशन निवड

￮ ड्युअल-पोझिशन स्ट्रोक डिटेक्शन: अचूक एंड-टू-एंड पोझिशनिंग मॉनिटरिंगसाठी 2S ड्युअल मॅग्नेटिक स्विच कॉन्फिगरेशन निवडा.

￮ उच्च-स्वच्छता वातावरण: सेमीकंडक्टर, वैद्यकीय आणि इलेक्ट्रॉनिक अचूक उपकरणे परिस्थितीशी जुळवून घेण्यासाठी 10- उपसर्ग स्वच्छ लो-डस्ट मालिका निवडा.

एका वाक्याचा सारांश

     SOLH MGF मालिका लो-प्रोफाइल मार्गदर्शक टेबल सिलिंडरमध्ये अल्ट्रा-थिन इन्स्टॉलेशन उंची, 360° एकसमान अँटी-डिफ्लेक्शन लोड क्षमता, मोठे स्वीकार्य टॉर्क आणि द्वि-दिशात्मक माउंटिंग लवचिकता, कॉम्पॅक्ट अचूक ऑटोमेशन उपकरणांसाठी इष्टतम शॉर्ट-स्ट्रोक हेवी-लोड न्यूमॅटिक सोल्यूशन म्हणून काम करते.
