CY3 मालिका चुंबकीय कपलिंग रॉडलेस सिलेंडर | CY3B बेसिक / CY3R डायरेक्ट माउंट प्रकार

CY3 मालिका चुंबकीय कपलिंग रॉडलेस सिलेंडर | CY3B बेसिक / CY3R डायरेक्ट माउंट प्रकार

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

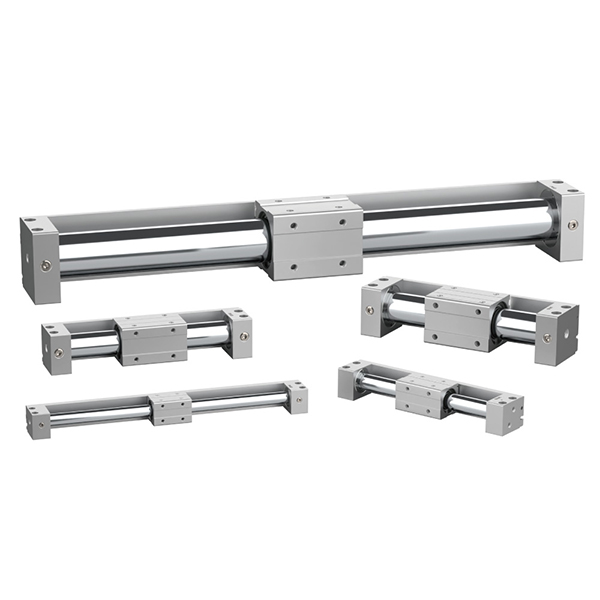

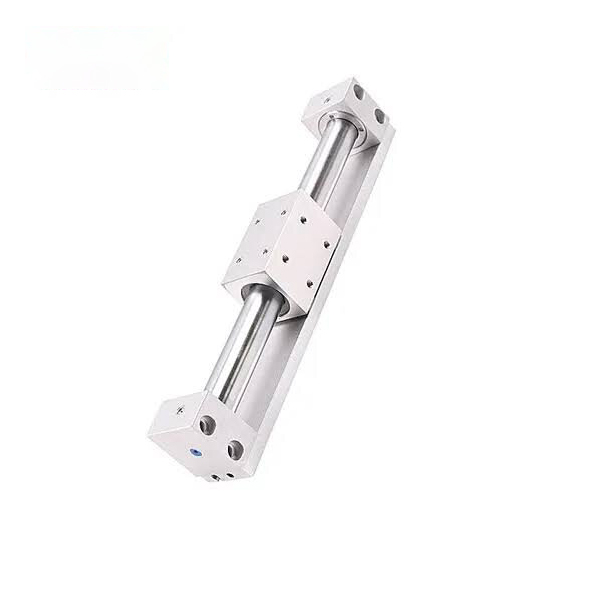

CY3R

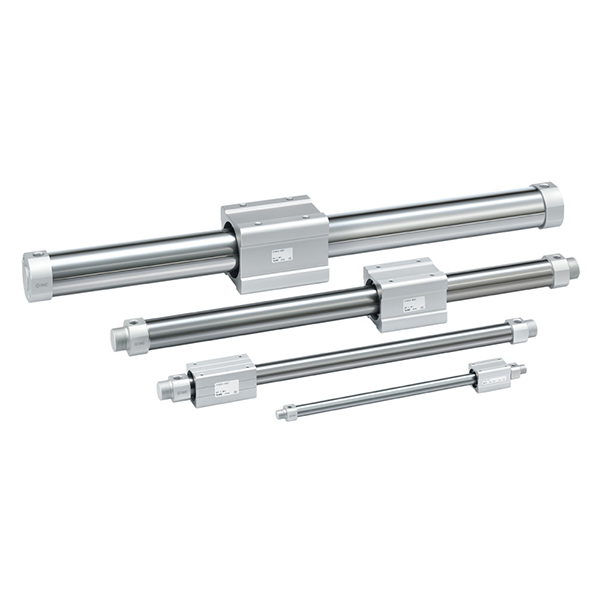

CY3B

उत्पादन विहंगावलोकन

     SOLH CY3 मालिका क्लासिक SMC CY1 मालिकेवर आधारित एक अपग्रेड केलेला चुंबकीय कपलिंग रॉडलेस सिलेंडर आहे, जो दोन मुख्य प्रवाहातील मॉडेलमध्ये विभागलेला आहे: माउंटिंग पृष्ठभागाशिवाय CY3B मूलभूत प्रकार आणि CY3R थेट माउंटिंग प्रकार. मजबूत चुंबकीय कपलिंगद्वारे अंतर्गत पिस्टन आणि बाह्य स्लाइड टेबलची समकालिक हालचाल लक्षात घेऊन, पूर्णपणे बंदिस्त चुंबकीय गैर-संपर्क संप्रेषण रचना स्वीकारते. शून्य गळती, धूळ-मुक्त आणि प्रदूषण-मुक्त ऑपरेशन, अल्ट्रा-लाँग स्ट्रोक आणि कॉम्पॅक्ट इन्स्टॉलेशन वैशिष्ट्यीकृत, हे क्लीन-ग्रेड, हलके-ते-मध्यम भार, लांब-अंतराच्या रेषीय ड्रायव्हिंग परिस्थितीसाठी मोठ्या प्रमाणावर लागू आहे. φ6 ते φ63mm पर्यंत बोअर रेंज आणि कमाल स्ट्रोक 5000mm सह, हे पारंपारिक टाय-रॉड सिलिंडरच्या तुलनेत 50% इन्स्टॉलेशन स्पेस वाचवते आणि उच्च-मानक ऑटोमेटेड उत्पादन लाइन्ससाठी पसंतीचे स्वच्छ लाँग-स्ट्रोक ड्रायव्हिंग सोल्यूशन म्हणून काम करते.

कोर पोझिशनिंग आणि स्ट्रक्चरल वैशिष्ट्ये

• चुंबकीय कपलिंग ट्रान्समिशन आणि शून्य लीकेज क्लीन ऑपरेशन: पिस्टन आणि स्लाइड टेबल पूर्णपणे बंद सिलेंडर बॅरल डिझाइनसह चुंबकीय सिंक्रोनस ड्रायव्हिंगचा अवलंब करतात. कोणतीही पिस्टन रॉड बाहेरच्या दिशेने पसरत नाही, पूर्ण हवा घट्टपणा, शून्य गळती आणि शून्य धूळ प्रदूषण प्राप्त करते. हे अन्न प्रक्रिया, वैद्यकीय उपकरणे आणि सेमीकंडक्टर इलेक्ट्रॉनिक्स यासारख्या कठोर उत्पादन वातावरणाशी पूर्णपणे जुळते.

• वर्धित टिकाऊपणासह CY1 अपग्रेड केलेली आवृत्ती: पारंपारिक CY1 मालिकेच्या तुलनेत, परिधान-प्रतिरोधक रिंग लांबी 70% ने वाढली आहे, प्रभावीपणे असर क्षमता आणि सरकता स्थिरता सुधारते. डस्टप्रूफ रिंगचा अंगभूत स्नेहन राखून ठेवणारा एक चिरस्थायी संरक्षणात्मक स्नेहन फिल्म बनवतो, किमान कामकाजाचा दाब 0.12MPa पर्यंत कमी करतो आणि सेवा आयुष्य मोठ्या प्रमाणात वाढवतो. φ6 स्पेसिफिकेशन वगळता, इतर सर्व मॉडेल्स थेट बदलण्यासाठी आणि अपग्रेडसाठी CY1 प्रमाणेच माउंटिंग परिमाण राखून ठेवतात.

• CY3B मूलभूत प्रकार मिनिमलिस्ट संरचना: गुळगुळीत सिलेंडर बॅरेलमध्ये कोणतीही आरक्षित माउंटिंग पृष्ठभाग नसते आणि फिक्सेशनसाठी दोन-एंड सपोर्ट ब्रॅकेटची आवश्यकता असते. स्लाइड टेबल अंगभूत मार्गदर्शक संरचनेसह सुसज्ज नाही, त्यामुळे विक्षिप्त भार आणि चुंबकीय डीकपलिंग अपयश टाळण्यासाठी बाह्य रेखीय मार्गदर्शक किंवा मार्गदर्शक रॉड अनिवार्य आहेत.

• मानक रबर बफर आणि हाय-स्पीड पर्यायी तपशील: अंगभूत ड्युअल-एंड रबर बफर ऑपरेटिंग प्रभाव शोषून घेतात आणि स्थिर पारंपारिक चक्रीय ऑपरेशनसाठी चालणारा आवाज कमी करतात. पर्यायी X160 हाय-स्पीड स्पेसिफिकेशन उच्च-फ्रिक्वेंसी जलद-गतीमान कार्य परिस्थितीशी जुळवून घेण्यासाठी 1500mm/s च्या कमाल ऑपरेटिंग गतीला समर्थन देते.

• सोयीस्कर चुंबकीय स्विच स्थापना: सिलेंडर बॉडीच्या दोन्ही बाजूंना प्री-आरक्षित स्विच ग्रूव्ह्स D-M9 मालिकेतील चुंबकीय स्विचेसशी सुसंगत आहेत, स्ट्रोक पोझिशनिंगसाठी लवचिक आणि अचूक रिअल-टाइम पोझिशन फीडबॅक ओळखतात.

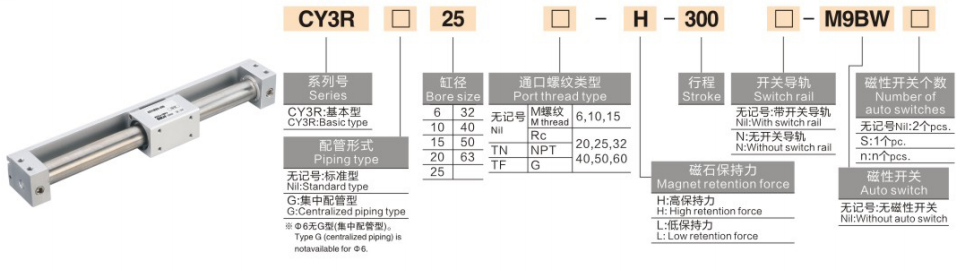

मॉडेल कोडिंग नियम पूर्ण करा

1.मॉडेल उदाहरणे: CY3B20-500 | CY3B40-800-M9PL

2.मानक ऑर्डर संदर्भ उदाहरणे

• CY3B20-500: 20mm बोर, 500mm स्ट्रोक, चुंबकीय स्विचशिवाय मूलभूत प्रकार

• CY3B40-800-M9PL: 40mm बोर, 800mm स्ट्रोक, चुंबकीय स्थिती स्विचसह मूलभूत प्रकार

मुख्य तांत्रिक तपशील (20℃ मानक स्थिती)

1 मूलभूत सामान्य तपशील

• ऑपरेशन मोड: दुहेरी-अभिनय चुंबकीय युग्मन नॉन-संपर्क ट्रांसमिशन

• कार्यरत द्रव: संकुचित हवा (तेल-मुक्त ऑपरेशन मानक)

• सभोवतालचे तापमान: 5~60℃ (कोणतेही अतिशीत वातावरण नाही)

• कार्यरत दबाव श्रेणी: 0.12~0.7MPa; पुरावा दाब: 1.0MPa

• ऑपरेटिंग गती: 50~500mm/s (मानक); कमाल 1500mm/s (पर्यायी X160 हाय-स्पीड स्पेस)

• बफर मोड: मानक ड्युअल-एंड रबर बफर

• चुंबकीय होल्डिंग फोर्स: 19.6~2450N (बोअरच्या आकारमानाने वाढते)

2 की परफॉर्मन्स पॅरामीटर चार्ट (@0.5MPa)

कोर कॉन्फिगरेशन आणि निवड मार्गदर्शक तत्त्वे

लोड आणि थ्रस्टनुसार 1 बोर आकाराची निवड

• φ6~φ15 (मायक्रो लाइट ड्यूटी): ≤2.5kg लोडसाठी योग्य, इलेक्ट्रॉनिक आणि वैद्यकीय उपकरणांमधील लहान घटकांच्या शॉर्ट-स्ट्रोक अचूक हस्तांतरणासाठी समर्पित.

• φ20~φ32 (जनरल लाइट ड्यूटी): 4~10kg लाइट लोडसह जुळलेले, सामान्य स्वयंचलित उत्पादन लाइनमध्ये पारंपारिक लाँग-स्ट्रोक पुशिंग आणि पुलिंग (≤1000mm) साठी आदर्श.

• φ40~φ63 (मध्यम कर्तव्य): 16~40kg मध्यम भार परिस्थितीसाठी लागू, हेवी लाँग-स्ट्रोक हाताळणी आणि अन्न आणि पॅकेजिंग उद्योगांमध्ये उच्च-फ्रिक्वेंसी चक्रीय ऑपरेशनसाठी योग्य.

2 स्ट्रोक आणि मार्गदर्शक प्रणाली निवड

• स्ट्रोक श्रेणी: मानक स्ट्रोक कव्हर 50~1000mm; विशेष लांब-अंतराच्या ड्रायव्हिंग मागणीसाठी 5000mm पर्यंत विस्तारित अल्ट्रा-लाँग स्ट्रोक.

• अनिवार्य बाह्य मार्गदर्शक डिझाइन: CY3B मूलभूत प्रकारात कोणतीही अंगभूत मार्गदर्शक संरचना नाही. बाह्य रेखीय स्लाइड रेल किंवा मार्गदर्शक रॉड लोडला समर्थन देण्यासाठी आणि विलक्षण शक्तीच्या विचलनामुळे चुंबकीय डीकपलिंग टाळण्यासाठी सुसज्ज असले पाहिजेत.

• मानक फिक्सिंग पद्धत: निलंबित सिलेंडर बॉडी आणि शून्य संपर्क घर्षण असलेल्या पर्यायी टू-एंड सपोर्ट ब्रॅकेटद्वारे निश्चित केले जाते, स्थिर चुंबकीय कपलिंग ऑपरेशन सुनिश्चित करते.

3 पर्यावरण आणि कार्यात्मक कॉन्फिगरेशन निवड

• स्वच्छ पर्यावरणाला प्राधान्य: शून्य-गळती आणि प्रदूषण-मुक्त डिझाइन अन्न, वैद्यकीय आणि इलेक्ट्रॉनिक सेमीकंडक्टर उद्योगांमध्ये कठोर धूळ-मुक्त आणि निर्जंतुक कार्य परिस्थितीशी जुळवून घेते.

• हाय-स्पीड वर्किंग कंडिशन अपग्रेड: हाय-स्पीड प्रभाव दूर करण्यासाठी आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी बाह्य हायड्रॉलिक बफरसह सुसज्ज असलेले वैकल्पिक X160 हाय-स्पीड स्पेसिफिकेशन (कमाल 1500mm/s) निवडा.

• अचूक स्थिती अभिप्राय: द्वि-बिंदू किंवा बहु-पॉइंट अचूक स्ट्रोक पोझिशनिंग आणि सिग्नल फीडबॅक लक्षात घेण्यासाठी D-M9 मालिका चुंबकीय स्विचसह सुसज्ज करा.

CY3B वि CY3R | मॉडेल फरक तुलना

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

• स्वच्छ खोली साहित्य हस्तांतरण: इलेक्ट्रॉनिक, सेमीकंडक्टर आणि वैद्यकीय धूळ-मुक्त कार्यशाळांमध्ये स्वच्छ वातावरणास दूषित न करता लांब-अंतराची सामग्री हाताळण्यासाठी शून्य-गळती आणि धूळ-मुक्त चुंबकीय जोडणीची रचना आदर्श आहे.

• अन्न आणि पेय पॅकेजिंग लाइन्स: गंज-प्रूफ स्टेनलेस स्टील सिलिंडर बॅरल स्वच्छ-सफाई-सहज पृष्ठभागासह स्वच्छतेच्या उत्पादन मानकांशी जुळवून घेते, अन्न प्रक्रिया उपकरणांमध्ये प्रकाश आणि मध्यम-कर्तव्य वर्कपीसच्या दीर्घ-स्ट्रोक विस्थापनासाठी योग्य.

• उपकरणे दरवाजा आणि कव्हर ड्रायव्हिंग: कोणतीही रॉड एक्स्टेंशन डिझाइन बाह्य जागेची बचत करत नाही, ऑटोमेटेड उपकरणे संरक्षक दरवाजे आणि शील्डिंग कव्हर्सच्या कॉम्पॅक्ट लाँग-स्ट्रोक ओपनिंग आणि क्लोजिंग ड्रायव्हिंगवर उत्तम प्रकारे लागू केले जाते.

• लाँग-स्ट्रोक प्रिसिजन पोझिशनिंग प्लॅटफॉर्म: 1~2m लांब-अंतराच्या अचूक पोझिशनिंगसाठी आणि असेंबली लाईन्सच्या चक्रीय संदेशनसाठी योग्य, स्थिर पुनरावृत्ती स्थिती अचूकता प्राप्त करण्यासाठी बाह्य उच्च-परिशुद्धता मार्गदर्शक रेलसह सहकार्य करते.

• टाय-रॉड सिलिंडरसाठी जागा-बचत बदलणे: लांब-स्ट्रोक (>500 मिमी) परिस्थितींमध्ये पारंपारिक टाय-रॉड सिलिंडरची जागा व्यापण्याची समस्या सोडवते, कॉम्पॅक्ट उपकरण डिझाइनसाठी एकूण उपकरणे स्थापनेची जागा 50% कमी करते.

तीन-चरण द्रुत निवड मार्गदर्शक

१. बोर आकाराची पुष्टी: सुरक्षा घटक ≥2 सह लोड वजनावर आधारित आवश्यक थ्रस्टची गणना करा. शिफारस केलेले नियम: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. स्ट्रोक तपशील पुष्टीकरण: पारंपारिक मागण्यांसाठी मानक 50~1000mm स्ट्रोक निवडा; 5000 मिमी पर्यंतच्या अल्ट्रा-लाँग स्ट्रोकसाठी विस्तारित तपशील निवडा.

3. कार्यात्मक कॉन्फिगरेशन जुळणी: स्वच्छ प्रदूषण-मुक्त कामकाजाच्या परिस्थितीसाठी प्राधान्य निवड; जलद ऑपरेशनसाठी X160 हाय-स्पीड स्पेक + हायड्रॉलिक बफर वर अपग्रेड करा; रिअल-टाइम स्थिती शोधण्यासाठी D-M9 मालिका चुंबकीय स्विच जोडा.

एका वाक्याचा सारांश

     SOLH CY3 मालिका मॅग्नेटिक कपलिंग रॉडलेस सिलिंडर एक अपग्रेड केलेला CY1 क्लीन-ग्रेड ऑइल-फ्री ऍक्च्युएटर आहे, ज्यामध्ये शून्य गळती, 5000mm अल्ट्रा-लाँग स्ट्रोक, कमी प्रारंभिक दाब आणि ड्युअल माउंटिंग प्रकार आहेत, जे ऑटोमड्री-लोड क्लीन-स्ट्रोक इक्विपमेंट क्लीन-स्ट्रोक सोल्यूशन क्लीन-एमड्री उपकरणांसाठी इष्टतम जागा-बचत करते.
